In diesem Artikel finden Sie Diagramme des Sicherungskastens des Honda S2000 1999-2009, erhalten Informationen über die Position der Sicherungspaneele im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).

Sicherungs- und Relaiskasten-Diagramm – Honda S2000

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Kabine

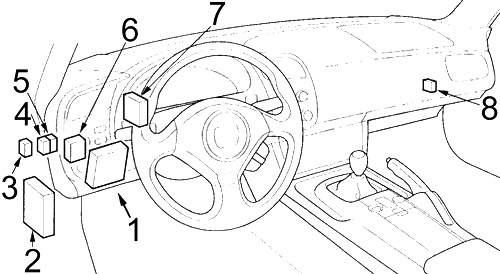

1. Sicherungskasten
2. Motorsteuergerät (ECM)
3. 2006-2009: Relais für die elektronische Drosselklappensteuerung (ETCS)
4. Fernlicht-Deaktivierungsrelais
5. 2000-2001: Scheibenwischerrelais
   2002-2009: Heckscheibenentfeuchter-Relais
6. Schlüssellose Türschloss-Steuereinheit
7. 2000-2005: Tempomat
8. 2006-2009: Drosselklappenaktuator-Steuermodul

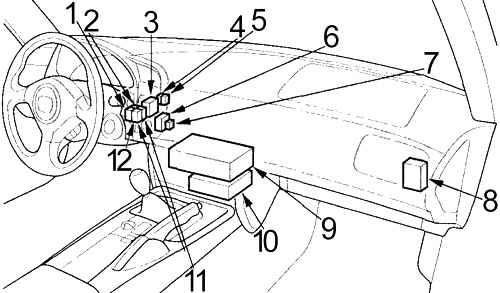

1. Zündspulenrelais
2. Luft-Kraftstoff-Verhältnis (A/F) Sensorrelais
3. 2000-2005: PGM-FI Hauptrelais
4. 2006-2009: PGM-FI Hauptrelais Nr. 1
5. 2006-2009: PGM-FI Hauptrelais Nr. 2
6. Tagfahrlicht-Steuereinheit
7. Zweite Tagfahrlicht-Steuereinheit
8. Ersatz-Dachsteuergerät
9. Audio-Einheit
10. Rückhaltesystem (SRS) Einheit
11. Zündrelais (IG2)
12. Zubehörsteckdosenrelais

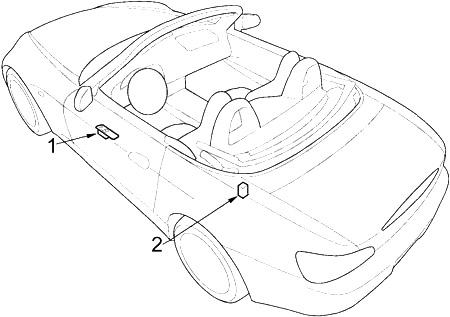

1. Hauptschalter für Fensterheber
2. 2002-2009: Heckscheibenentfeuchter-Austauschrelais

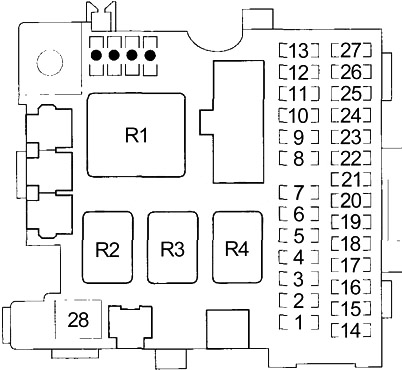

Sicherungsdiagramm der Kabine

Der Innenraum-Sicherungskasten befindet sich unter dem Armaturenbrett auf der Fahrerseite. Um ihn zu öffnen, drehen Sie den Knopf.

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	10	Zusätzliches Rückhaltesystem (SRS) Einheit
2	15	Zusätzliches Wegfahrsperrensystem (SRS) Einheit, Kraftstoffpumpe, Wegfahrsperren-Empfänger-Steuereinheit (2006-2009), PGM-FI Hauptrelais (2000-2005), Kraftstofftanksensor-Einheit, Beifahrerairbag-Deaktivierungsanzeige, Beifahrergewichtssensor-Einheit
3	7,5	Kupplungssperrschalter, Motorstartschalter, Anlasser-Deaktivierungsrelais, Anlasser-Magnetventil
4	15	2000-2005: Zündspulen
5	7,5	Rückfahrscheinwerfer, Ladesystemleuchte (2004-2005), Tagfahrlicht (DRL) Anzeige, Elektronische Servolenkung (EPS) Steuereinheit, Kombiinstrument, Schlüssellose Türschloss-Steuereinheit, Verdeck-Steuereinheit
6	15	Luftregelventil-Magnetventil, Lichtmaschine, Ladesystemanzeige (2000-2003), Tempomat, Tempomat-Hauptschalter, Elektrische Lastsensor (ELD) Einheit, Verdampfungsemissions-Bypass-Magnetventil (EVAP), EVAP-Tank-Deaktivierungsventil, EVAP-Tank-Spülventil, Primäre und sekundäre beheizte Lambdasonden, Heckscheibenentfeuchter-Austauschrelais (2002-2005)
7	7,5	Scheinwerfer/Notfallrelais
8	20	Hauptschalter Fensterheber, Scheibenwischermotor, Intervallwischerrelais
9	10	Zubehörsteckdose, Audiomodul, Radio-Fernbedienungsschalter, Verdeck-Lichtschalter
10	7,5	2006-2009: Luft-Kraftstoff-Verhältnis (A/F) Sensorrelais (LAF)
11	7,5	2006-2009: Elektronisches Drosselklappensteuerungssystem (ETCS) Steuerrelais
12	15	Scheibenwischermotor, Verdeckschalter
13	7,5	Intermittierender Wischermotorkreis (im Kombiinstrument)
14	15	2006-2009: Drosselklappenaktuator-Steuermodul
15	20	2006-2009: Luft-Kraftstoff-Verhältnis (A/F) Sensor Nr. 1, Verdampfungsemissions-Tankentlüftungsventil (EVAP)
16	15	2006-2009: Zündspulen, Zündspulenrelais

Nummer	Ampere [A]	Beschreibung
17	20	Fahrerfenstermotor
18	20	Beifahrerfenstermotor, Verdeck-Dachsteuergerät
19	7,5	ABS-Modulator-Steuergerät (2000-2005), Tagfahrlicht-Steuereinheit, Spiegelaktuator, Heckscheibenentfeuchter-Relais
20	7,5	Klimakompressorkupplungsrelais, Gebläsemotorrelais, Klimakondensatorlüfterrelais, Heizungsbedienfeld, Kühlerlüfterrelais, Umluftsteuermotor
21	7,5	Motorsteuergerät (ECM), PGM-FI Hauptrelais (2000-2005), Reifendrucküberwachungssystem (TPMS) Steuereinheit
22	15	Audio-Einheit
23	10	Rücklichtrelais, Audiomodulbeleuchtung, Tempomat-Hauptschalterbeleuchtung, vordere Standlichter, Blinker, Notlichtschalter, Heizungsbedienfeldbeleuchtung, schlüssellose Türschloss-Steuereinheit, Kennzeichenbeleuchtung, optionaler Stecker, Verdeckschalterlichter, Radioschalter für Lichter, hintere Seitenlichter, Rücklichter, Entfeuchterschalterlicht, Beifahrerairbag-Deaktivierungsanzeigebeleuchtung (2006-2009), VSA-Schalterlicht
24	7,5	Decken-/Kofferraumbeleuchtung
25	7,5	Motorsteuergerät (ECM), Kombiinstrument, Heizungsbedienfeld, Wegfahrsperrenanzeige, Verdeck-Steuereinheit, Wegfahrsperren-Steuereinheit-Empfänger (2006-2009), XM-Empfänger, Wegfahrsperrensystemanzeige
26	15	Schlüssellose Türschloss-Steuereinheit, Kofferraumentriegelungsmagnet
27	10	Tagfahrlicht-Steuereinheit
28	–	–
Relais
R1	Scheinwerfer/Notfall
R2	2000-2001 (Hardtop): Heckscheibenentfeuchter
R3	Anlasserrelais
R4	Rücklichter
