Honda Odyssey RA (1994-1998) – Sicherungskasten
In diesem Artikel finden Sie Schaltpläne des Sicherungskastens des Honda Odyssey (RA) 1994-1998, erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

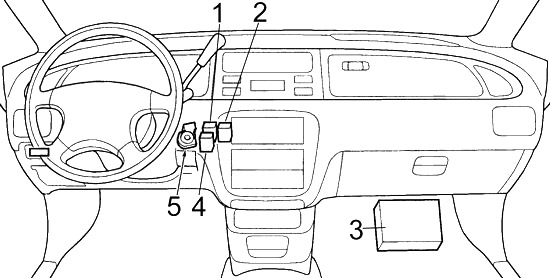

Kabine
- Sicherungskasten
- Tagfahrlicht (DRL) Steuereinheit
- 1994→?: Anlasser-Trennschalter-Relais
?→1999: Dachöffnungsrelais
?→ 1999: Abblendlicht-Trennschalter-Relais (mit DRL) - Dachschließrelais
- 1994→?: Dachöffnungsrelais
?→ 1999: Anlasser-Trennschalter-Relais - 1994→?: Abblendlichtrelais (mit DRL)
?→ 1999 : PGM-FI Hauptrelais - Schloss-Steuereinheit
- 1994→?: Hupenrelais
?→ 1999: ABS-Sicherheitsrelais - ?→1999: Rückfahr-A/T-Relais
- Getriebesteuerungsmodul (PCM)
- Zigarettenanzünderrelais
- ?→1999: Wegfahrsperren-Einheit
- ? →1999: Hupenrelais
- ?→1999: Rückfahr-A/T-Relais
1994→?: ABS-Schutzrelais (vorne) - 1994 → ?: ABS-Sicherheitsrelais (hinten)
- ABS-Steuereinheit

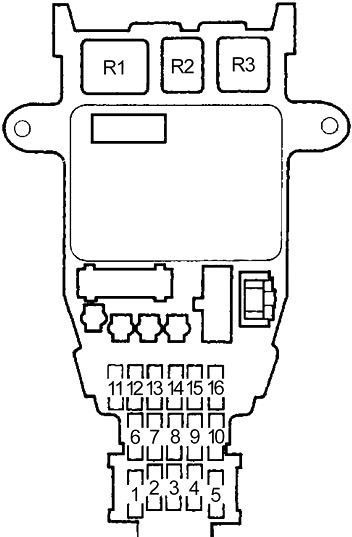

Sicherungskasten in der Kabine
Der Sicherungskasten befindet sich hinter der Abdeckung an der unteren Verkleidung auf der Fahrerseite.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Reserve |
| 2 | 10 | Rückfahrlichter, Blinker und Warn-/Blinkerleuchten, Getriebepositionsanzeige, Getriebesperren-Elektromagnet, Sicherheitsanzeige, Fahrzeuggeschwindigkeitssensor (VSS), Blinkerleuchten/Relais, integrierte Steuereinheit |
| 3 | 15 | PGM-FI Hauptrelais, Kraftstoffpumpe, Rückhaltesystem (SRS) Einheit |
| 4 | 10 | Rückhaltesystem (SRS) Einheit |
| 5 | 7,5 | Reserve |
| 6 | 20 | Reserve |
| 7 | 7,5 | 1994→?: Lichtmaschine, Getriebesteuerungsmodul (TCM), elektrischer Lastsensor (ELD), Kühlerlüfter-Steuerungsmodul, Tempomat (ECU) |
| 15 | ?→1999: Lichtmaschine, Getriebesteuerungsmodul (TCM), elektrischer Lastsensor (ELD), Kühlerlüfter-Steuerungsmodul, Tempomat (ECU) | |
| 8 | 10 | 1994→?: Fensterrelais, Dachpanel, Heckscheibenwischer |
| 15 | ?→1999: Zündspulen | |
| 9 | 30 | 1994→?: Frontscheibenwischer/Düse, Intervallwischer |
| 10 | ?→1999: Frontscheibenwischer/Düse, Intervallwischer |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 10 | 10 | Reserve |
| 11 | 30 | Reserve |
| 12 | 7,5 | Spiegelstromversorgung |
| 13 | 7,5 | Heizungssteuerungsrelais, Klimakompressor-Trennschalterrelais, Kühlerlüfter-Steuerungsmodul, Umluft-Steuerungsmotor, Heizungssteuerungsfeld, Heckscheibenheizungsanzeige, Modus-Steuerungsmotor, Klimaanlagen-Thermostat, Heckscheibenheizungsrelais, Lüftermotorrelais |
| 14 | 7,5 | PGM-FI Hauptrelais, Motor-/Antriebsstrang-Steuerungsmodul (ECM/PCM), Blinker (Bremssteuerkreis), Anlassersignal |
| 15 | 7,5 | Tagfahrlicht (DRL) Steuereinheit |
| 16 | 7,5 | Radio-Motorantenne, Zigarettenanzünderrelais |
| 17 | 10 | ?→1999: Elektrisches Fensterrelais, Schiebedachrelais, Heckscheibenwischer |
| R1 | Blinker und Warnblinkanlage | |
| R2 | Lüftermotor | |
| R3 | Heckscheibenheizung | |
