Honda Odyssey RL5 (2011-2017) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Honda Odyssey (RL5) 2011-2017, erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
2011, 2012, 2013, 2014, 2015, 2016, 2017.
Die Sicherungen des Zigarettenanzünders (Steckdosen) im Honda Odyssey sind die Sicherungen Nr. 14 (Zubehörsteckdose hinten), Nr. 15 (Zubehörsteckdose vorne (falls vorhanden)) und Nr. 27 (Zubehörsteckdose vorne) im Sicherungskasten auf der Beifahrerseite.

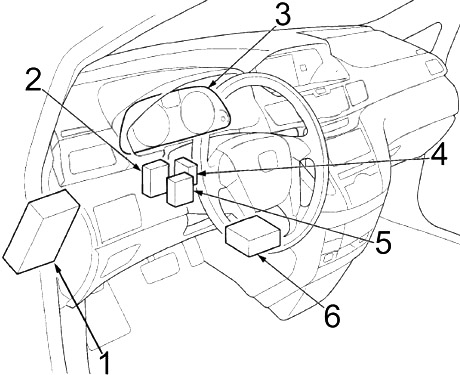

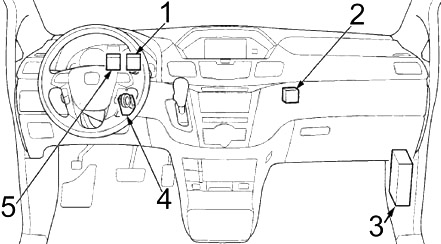

Kabine
- Sicherungskasten Nr. 1
- Reifendrucküberwachungssystem (TPMS) Steuergerät
- Blinkermodul
- Scheinwerferausrichtungs-Steuergerät (mit HID)
- Park- und Rückfahrkamera-Steuergerät
- Rückhaltesystem (SRS) Einheit
- Fahreranschlussfeld Nr. 1
- Zentrales Anschlussfeld
- Sicherungskasten Nr. 2
- Schlüsselloses Wegfahrsperren-Steuergerät
- Fahreranschlussfeld Nr. 2

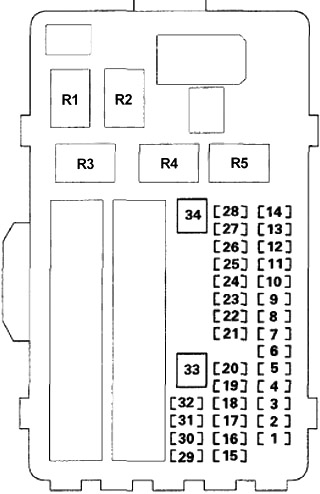

Sicherungskasten Kabine 1
Befindet sich unter dem Armaturenbrett. Die Position der Sicherungen ist auf dem Etikett an der Seitenverkleidung angegeben.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 7,5 | Stellmotor Beifahrertürschloss vorne |
| 2 | 7,5 | Rechter Schiebetürschloss-Stellmotor |
| 3 | 7,5 | Fahrertürschloss-Stellmotor |
| 4 | 7,5 | Stellmotor Beifahrertürschloss vorne |
| 5 | 7,5 | Rechter Schiebetürschloss-Stellmotor |
| 6 | 7,5 | Fahrertürschloss-Stellmotor (Türschloss-Stromrelais (DR UNLOCK)), Türschloss-Stromrelais (DR UNLOCK) |
| 7 | 20 | Sicherungen (Sicherungsverteilerkasten Kabine Nr. 1): Nr. 1, 2, 3, 4, 5 |
| 8 | 10 | HAC-Option |
| 9 | 20 | Steuergerät linke Schiebetür |
| 10 | 15 | Sicherungen (Sicherungsverteilerkasten Kofferraum): Nr. 12, 13 |
| 11 | 7,5 | Rückfahrrelais, automatisch abblendender Innenspiegel, elektrischer Kompass, Blinkermodul, Rückfahrlichter, integriertes Multiplex-Steuergerät (MICU), Park- und Rückfahrkamera-Steuergerät, elektrisches Spiegel-Steuergerät, Sitzleistungs-Steuergerät, Getriebesperr-Magnet, Reifendrucküberwachungssystem (TPMS) Steuergerät |
| 12 | 20 | Sicherungen (Sicherungsverteilerkasten Motor Nr. 1): Nr. 3, 4, 5, 6, 7 |
| 13 | 7,5 | Audio Display – USB-Adapter-Steuergerät, Audioeinheit, Audio-Navigationsgerät, Zubehör-Stromrelais Kofferraum, Zubehör-Stromrelais vorne unten, Zubehör-Stromrelais vorne oben, vorderes Mikrofon aktive Geräuschunterdrückung (ANC), vorderes HFL-ANC Mikrofon, Navigationsdisplay, Schnittstellen-Drehknopf, Schlüsselspule, hinteres Mikrofon aktive Geräuschunterdrückung (ANC) |
| 14 | 7,5 | Antriebsstrang-Steuergerät – PCM, Starter-Signal |
| 15 | 20 | Elektrischer Verstellmotor Fahrersitz vorne (Fahrersitz-Verstellschalter), Schiebesitzmotor Fahrer (Fahrersitz-Verstellschalter), HandsFreeLink-Steuergerät, elektrisches Sitz-Steuergerät |
| 16 | 20 | Steuergerät/leiser Antrieb Schiebedach |
| 17 | 20 | Linkes hinteres Fensterrelais, linker hinterer Fensterschalter |
| 18 | 10 | Intelligentes Zugangssystem |
| 19 | 20 | Hauptschalter Fensterheber |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 20 | – | – |
| 21 | 20 | Kraftstoffpumpe (PGM-FI Hauptrelais Nr. 2), schlüsselloses Wegfahrsperren-Steuergerät, Antriebsstrang-Steuergerät – PCM (IG1) |
| 22 | 15 | Sicherungen (Sicherungskasten Kabine Nr. 1): Nr. 19, 20, 21, 22, 23 |
| 23 | 7,5 | VSA-Modulator-Steuergerät, Neigungswinkel-Beschleunigungssensor |
| 24 | 7,5 | Elektrischer Lastdetektor (ELD), Bremspedalpositionsschalter, Antriebsstrang-Steuergerät (PCM) |
| 25 | 7,5 | Antriebsstrang-Steuergerät – PCM (STRLD) |
| 26 | 7,5 | Klimakompressor-Schaltrelais, Klimakondensatorlüfterrelais (A/C-Diode), Klimainvertermodul, automatisch abblendender Innenspiegel, Klimaanlage, Kühlerlüftermotor, Lüftersteuerungsrelais (A/C-Diode), vorderes Lüftermotorrelais, HVAC-Steuergerät, elektrisches Spiegel-Steuergerät, Hauptschalter elektrischer Fensterheber, hinteres Klimabedienfeld, hinteres Klimaanlagen-Steuergerät, hinteres Lüftermotorrelais, hinteres Heckscheibenentfeuchter-Relais, Sitzheizungsrelais |
| 27 | 7,5 | Tagfahrlicht (DRL), Relais-Steuergerät |
| 28 | 7,5 | Tastensperre |
| 29 | 7,5 | Fahrer-Lordosenstützenmotor (Fahrer-Lordosenstützenschalter) |
| 30 | 7,5 | Reifendrucküberwachungssystem (TPMS) Steuergerät |
| 31 | – | – |
| 32 | 20 | Elektrischer Motor zum Absenken des hinteren Fahrersitzes, Fahrersitz-Verstellschalter, Fahrersitz-Neigungsmotor, elektrisches Sitz-Steuergerät |
| 33 | 40 | Steuergerät linke Schiebetür |
| 34 | – | – |
| R1 | Startunterbrechung Nr. 1 | |
| R2 | Startunterbrechung Nr. 2 | |
| R3 | PGM-FI Haupt Nr. 2 (Kraftstoffpumpe) | |
| R4 | Zündung (IG2-Abschaltung) | |
| R5 | Zündung (ACC-Abschaltung) | |

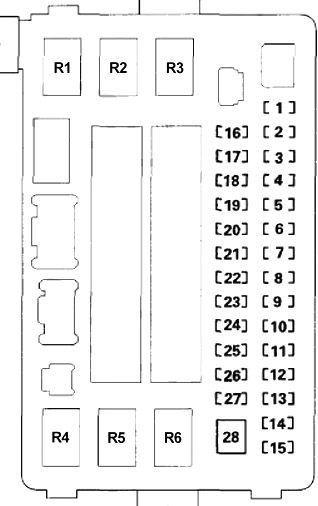

Sicherungskasten Kabine Nr. 2
Befindet sich in der unteren Seitenverkleidung. Entfernen Sie die Abdeckung zum Öffnen.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30 | Audioverstärker |
| 2 | 20 | Rechtes hinteres Fensterrelais, rechter hinterer Fensterschalter |
| 3 | 10 | Motorlager-Steuergerät (Aktives Motorlager-Steuerrelais (ACM)) |
| 4 | – | – |
| 5 | 20 | Sitzheizungs-Steuergerät (Sitzheizungsrelais) |
| 6 | – | – |
| 7 | 20 | Schiebesitzmotor Beifahrer vorne (Verstellschalter Beifahrersitz vorne) |
| 8 | 20 | Elektrischer Neigungsmotor Beifahrersitz vorne (Verstellschalter Beifahrersitz vorne) |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | 20 | Steuergerät rechte Schiebetür |
| 14 | 15 | Zubehörsteckdose Kofferraum (Relais Zubehörsteckdose Kofferraum) |
| 15 | 15 | Zubehörsteckdose vorne unten (Relais Zubehörsteckdose vordere Konsole) |
| 16 | – | – |
| 17 | – | – |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 18 | 20 | Fensterschalter Beifahrer vorne |
| 19 | 10 | Zusatzschutzsystem (SRS) Einheit |
| 20 | 7,5 | Aktives Motorlager-Steuerrelais (ACM), Motorlager-Steuergerät, Steuergerät rechte Schiebetür, Sitzheizungs-Steuergerät |
| 21 | 7,5 | Scheinwerferausrichtungs-Steuergerät (mit HID) |
| 22 | – | – |
| 23 | 7,5 | Deaktivierungsanzeige Beifahrerairbag, Insassenerkennungssystem (ODS) Modul, Zusatzschutzsystem (SRS) Modul, Sicherung (Sicherungsverteilerkasten Kabine Nr. 1): Nr. 24 |
| 24 | – | – |
| 25 | 7,5 | Beleuchtung: Beleuchtung A/T Getriebepositionsanzeige, Audiomodul, Audiomodul, BSI OFF Schalterlampe, Klimamodul, Kühlschrankschalterlampe, Fußraumbeleuchtung Fahrer, Heckklappen-Stromschalterlampe Fahrer, Handschuhfachlampe, Warnblinkerschalterlampe, HVAC-Steuergerät, HomeLink-Einheit, Innenbeleuchtungsschalter, Stromschalter Schiebetür B-Säule links, Park- und Rückfahrkamera-Sensorschalterlampe, Fußraumbeleuchtung Beifahrer, Stromschalterlampe Schiebetür, hinteres Klimabedienfeld, hinterer Controller und Display, Res Hilfssteckdosen-Gruppe, Stromschalter Schiebetür B-Säule rechts, Lenkradschalterbeleuchtung, VSA OFF Schalterlampe |
| 26 | – | – |
| 27 | 15 | Zubehörsteckdose vorne (Relais Zubehörsteckdose vorne) |
| 28 | – | – |
| R1 | Sitzheizung | |
| R2 | Rechtes hinteres Fenster | |
| R3 | Aktive Motorlagersteuerung (ACM) | |
| R4 | Zubehörsteckdose Laderaum | |
| R5 | Zubehörsteckdose vorne unten | |
| R6 | Zubehörsteckdose vorne oben | |
Relaiskasten Kabine
| Nummer | Relais |
|---|---|
| R1 | Innenbeleuchtung deaktiviert |
| R2 | Vorderer Lüftermotor |
