Kia Ceed 2 JD (2016-2018) – Sicherungskasten
Kia Ceed 3 (CD) – Sicherungskastenbelegung
Baujahr: 2016, 2017, 2018.
Sicherungen für den Zigarettenanzünder (Steckdose) im Kia Ceed JD sind die Sicherungen 46 (20A) im Sicherungskasten des Armaturenbretts.

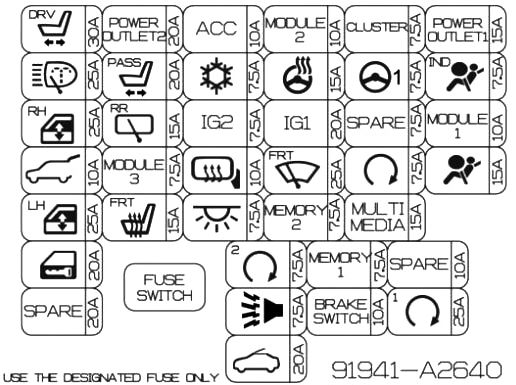

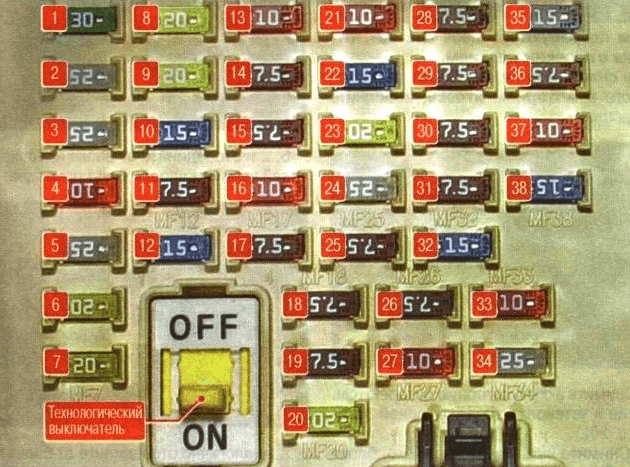

Sicherungskasten im Fahrgastraum

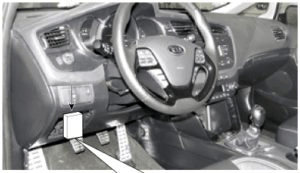

Befindet sich im unteren Teil des Armaturenbretts auf der linken Seite.
| Nummer | Beschreibung |
| 1 | Elektrisch verstellbarer Fahrersitz 30A |
| 2 | 25A Scheinwerferwaschanlage |
| 3 | 25A Elektrische Fensterheber (rechte Seite) |
| 4 | 10A Elektrische Heckklappenverriegelung |
| 5 | 25A Elektrische Fensterheber (linke Seite) |
| 6 | 20A Zentralverriegelung |
| 7 | 20A Reserve |
| 8 | 20A Zigarettenanzünder;
Steckdose hinten. |
| 9 | Elektrisch verstellbarer Fahrersitz 20A |
| 10 | 15A Heckscheibenwischer |
| 11 | 7,5A Automatisches Scheinwerfersystem;
Wählhebelsperre Automatikgetriebe; Alarmschalter. |
| 12 | 15A Beheizbare Vordersitze |
| 13 | 10A Audiosystem;
Uhr; Schlüsselloses Zugangssystem; Elektronische Karosseriesteuerung (BCM); Elektrisch verstellbare Außenspiegel. |
| 14 | Klimaanlage 7,5 A |
| 15 | 7,5A Scheinwerferwaschanlage;
Regensensor; Elektronische Karosseriesteuerung (BCM); Automatische Spiegeleinstellung; Elektrisches Schiebedach; Schlüsselloses Zugangssystem; Beheizbare Vordersitze. |
| 16 | 10A Beheizbare Außenspiegel;
Klimaanlage. |
| 17 | 7,5A Innenbeleuchtung |
| 18 | 7,5A Schlüsselloses Zugangssystem;
Motorstart- und -stopptaste. |
| 19 | 7,5A Diebstahlwarnanlage |
| 20 | 20A Elektrisches Schiebedach |
| 21 | 10A Elektrische Feststellbremse;
Elektrische Scheinwerferhöhenverstellung; Klimaanlage; Einparkhilfesystem; Scheinwerfer; Anzeige der Wählhebelposition des Automatikgetriebes; Beleuchtung des Armaturenbrettschalters; Beheizbare Vordersitze. |
| 22 | 15A Lenkradheizung |
| 23 | 20A Sicherungs- und Relaiskasten im Motorraum |
| 24 | 25A Scheibenwischer;
Regensensor. |
| 25 | Wegfahrsperre 7,5A |
| 26 | 7,5A Elektrische Außenspiegelverstellung;
Zentralverriegelung; Instrumententafel; Klimaanlage; Reifendrucküberwachungssystem; Einparkhilfesystem; Beleuchtung des Zündschalters; Karosseriesteuergerät (BCM). |
| 27 | 10A Schlüsselloses Zugangssystem;
Bremslichter. |
| 28 | 7,5A Instrumententafel;
Uhr. |
| 29 | 7,5A Elektrische Servolenkung |
| 30 | 7,5A Reserve |
| 31 | 7,5A Anlassermotor;
Zündschlüssel; Positionssensor des Automatikgetriebewählhebels; Automatikgetriebesteuerung. |
| 32 | 15A Audiosystem;
Uhr. |
| 33 | 10A Reserve |
| 34 | Schlüsselloses Zugangssystem 25A |
| 35 | 15A Vordere Steckdose |
| 36 | 7,5A Instrumententafel |
| 37 | 10A Elektronische Karosseriesteuerung (BCM);
Reifendrucküberwachungssystem; Automatischer Getriebewähler; Audiosystem; Automatisches Scheinwerfersteuerungssystem; Spurverlassenswarnsystem. |
| 38 | 15A SRS-Passivsicherheitssystem |
| Nummer | Beschreibung |
| 1 | Elektrisch verstellbarer Fahrersitz 30A |
| 2 | 25A Scheinwerferwaschanlage |
| 3 | 25A Elektrische Fensterheber (rechte Seite) |
| 4 | 10A Elektrische Heckklappenverriegelung |
| 5 | 25A Elektrische Fensterheber (linke Seite) |
| 6 | 20A Zentralverriegelung |
| 7 | 20A Reserve |
| 8 | 20A Zigarettenanzünder;
Steckdose hinten. |
| 9 | Elektrisch verstellbarer Fahrersitz 20A |
| 10 | 15A Heckscheibenwischer |
| 11 | 7,5A Automatisches Scheinwerfersystem;
Wählhebelsperre Automatikgetriebe; Alarmschalter. |
| 12 | 15A Beheizbare Vordersitze |
| 13 | 10A Audiosystem;
Uhr; Schlüsselloses Zugangssystem; Elektronische Karosseriesteuerung (BCM); Elektrisch verstellbare Außenspiegel. |
| 14 | Klimaanlage 7,5 A |
| 15 | 7,5A Scheinwerferwaschanlage;
Regensensor; Elektronische Karosseriesteuerung (BCM); Automatische Spiegeleinstellung; Elektrisches Schiebedach; Schlüsselloses Zugangssystem; Beheizbare Vordersitze. |
| 16 | 10A Beheizbare Außenspiegel;
Klimaanlage. |
| 17 | 7,5A Innenbeleuchtung |
| 18 | 7,5A Schlüsselloses Zugangssystem;
Motorstart- und -stopptaste. |
| 19 | 7,5A Diebstahlwarnanlage |
| 20 | 20A Elektrisches Schiebedach |
| 21 | 10A Elektrische Feststellbremse;
Elektrische Scheinwerferhöhenverstellung; Klimaanlage; Einparkhilfesystem; Scheinwerfer; Anzeige der Wählhebelposition des Automatikgetriebes; Beleuchtung des Armaturenbrettschalters; Beheizbare Vordersitze. |
| 22 | 15A Lenkradheizung |
| 23 | 20A Sicherungs- und Relaiskasten im Motorraum |
| 24 | 25A Scheibenwischer;
Regensensor. |
| 25 | Wegfahrsperre 7,5A |
| 26 | 7,5A Elektrische Außenspiegelverstellung;
Zentralverriegelung; Instrumententafel; Klimaanlage; Reifendrucküberwachungssystem; Einparkhilfesystem; Beleuchtung des Zündschalters; Karosseriesteuergerät (BCM). |
| 27 | 10A Schlüsselloses Zugangssystem;
Bremslichter. |
| 28 | 7,5A Instrumententafel;
Uhr. |
| 29 | 7,5A Elektrische Servolenkung |
| 30 | 7,5A Reserve |
| 31 | 7,5A Anlassermotor;
Zündschlüssel; Positionssensor des Automatikgetriebewählhebels; Automatikgetriebesteuerung. |
| 32 | 15A Audiosystem;
Uhr. |
| 33 | 10A Reserve |
| 34 | Schlüsselloses Zugangssystem 25A |
| 35 | 15A Vordere Steckdose |
| 36 | 7,5A Instrumententafel |
| 37 | 10A Elektronische Karosseriesteuerung (BCM);
Reifendrucküberwachungssystem; Automatischer Getriebewähler; Audiosystem; Automatisches Scheinwerfersteuerungssystem; Spurverlassenswarnsystem. |
| 38 | 15A SRS-Passivsicherheitssystem |
Im Motorraum
Haupteinheit

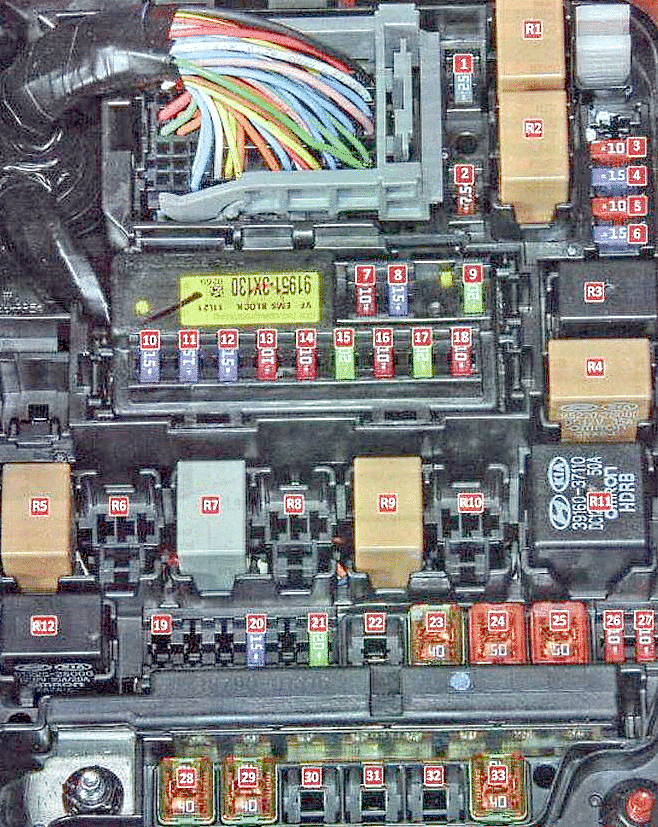

Der Sicherungs- und Relaiskasten der Haupteinheit befindet sich auf der linken Seite des Motorraums.
| Nummer | Beschreibung |
| 1 | 25A Reserve |
| 2 | 7,5A Reserve |
| 3 | 10A Rückfahrlicht |
| 4 | 15A Motorsteuergerät;
Wegfahrsperre; Schlüsselloses Zugangssystem. |
| 5 | 10A Antiblockiersystem ABS, ESC |
| 6 | 15A Steuergerät für Automatikgetriebeelektronik;
Bremslichter. |
| 7 | 10A Reserve |
| 8 | 15A Reserve |
| 9 | 20A Reserve |
| 10 | Kraftstoffpumpe 15A |
| 11 | 15A Motorsteuergerät |
| 12 | 15A Akustische Signale;
Hupe. |
| 13 | 10A Kraftstoffpumpe |
| 14 | 10A Motorsteuergerät |
| 15 | Zündspulen 20A |
| 16 | 10A Anlassermotor, Phasenverteilungssystem |
| 17 | 20A Motorsteuergerät |
| 18 | 10A Lambdasonden;
System zur Variation der Länge der Ansaugkrümmerkanäle; Tankentlüftungsventil. |
| 19 | 15F Beheizbare Frontscheibe |
| 20 | 15A Bremslichter, Berganfahrhilfe |
| 21 | 20A Motorsteuergerät |
| 22 | 40A Steuergerät für Automatikgetriebeelektronik |
| 23 | 40A Sicherungen Nr. 10-18 |
| 24 | 50A Sicherungskasten im Fahrgastraum |
| 25 | Gebläse der elektrischen Heizung 50A |
| 26 | 10A Klimaanlage |
| 27 | 10A Regensensor |
| 28 | 40A Beheizbare Heckscheibe |
| 29 | 40A Zündschalter;
Sicherungskasten im Fahrgastraum. |
| 30 | 40A Elektronisches Steuergerät für Automatikgetriebe |
| 31 | 30A Elektrische Feststellbremse |
| 32 | 30A Elektrische Feststellbremse |
| 33 | Gebläse des elektrischen Kühlers 40A |
| Relais | |
| R1 | Relais Kühlerventilator (niedrige Geschwindigkeit) |
| R2 | Relais Kühlerventilator (hohe Geschwindigkeit) |
| R3 | Relais Notbremswarnung |
| R4 | Relais Heizungsgebläse |
| R5 | Relais beheizbare Heckscheibe |
| R6 | Relais Zündsystem |
| R7 | Relais Scheibenwischer |
| R8 | Relais Zündsystem |
| R9 | Relais Anlassermotor |
| R10 | Relais Zündschalter |
| R11 | Zusatzheizungsrelais |
| R12 | Relais für Berganfahrhilfe |

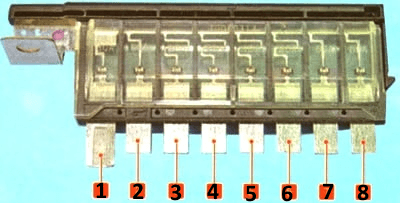

Schaltplan der Stromversorgungsicherungen
Befindet sich in der Haupteinheit
| Nummer | Beschreibung |
| 1 | 80A Elektrische Servolenkung |
| 2 | 60A Montageblock im Fahrgastraum;
Linker Scheinwerferblock; Blinker; Tagfahrlicht. |
| 3 | 40A Antiblockiersystem ABS, ESC |
| 4 | 40A ABS;
ESC; Diagnosestecker. |
| 5 | 40A Zündschalter;
Anlassermotor. |
| 6 | 40A Unbenutzt |
| 7 | 60A Zusatzheizung |
| 8 | 50A Montageblock im Fahrgastraum;
Rechter Scheinwerferblock; Nebelscheinwerfer; Rücklichter. |
Zusätzlicher Block
Wird hauptsächlich in Dieselmotoren verbaut.
| Beschreibung |
| A: PTC (Benzin) / Kraftstoffheizungsrelais (Diesel) |
| B: Glühkerzenrelais |
| C: Relais PTK3 |
| D: Relais PTK2 |
| E: Relais PTK1 |
Die Hauptsicherung befindet sich am Pluspol der Batterie.
