KIA Picanto (2012-2017) – Sicherungskastenbelegung

Baujahr: 2012, 2013, 2014, 2015, 2016, 2017.

Die Sicherungen für den Zigarettenanzünder (Steckdose)im KIA Picanto befinden sich im Sicherungskasten auf dem Armaturenbrett (siehe Sicherungen „P/OUTLET“ (Steckdose) und „C/LIGHT“ (Zigarettenanzünder)).

Instrumententafel (Sicherungskasten auf der Fahrerseite)

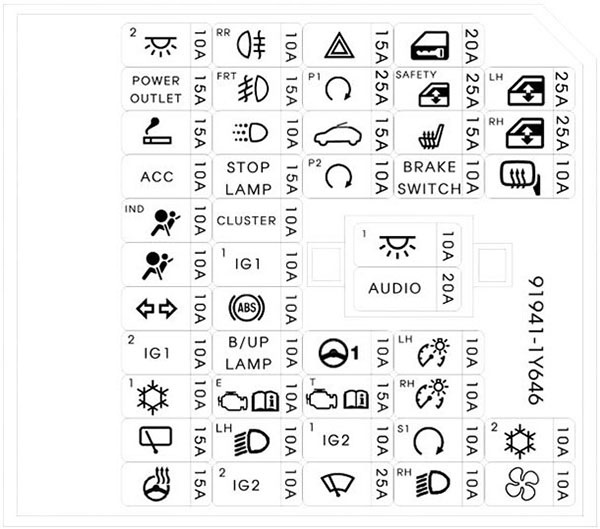

Sicherungskasten auf der Fahrerseite im KIA Picanto, Detailansicht der Sicherungen.

Name Symbol Stromstärke [A] Beschreibung
ROOM1 Nahaufnahme des Sicherungskastens auf der Fahrerseite mit Beschriftungen für Zigarettenanzünder. 10 Kofferraumlampe;

Klimaanlagen-Steuermodul;

BCM/TACM;

Lichtsensor und automatisches Licht;

Getränkehalter;

Instrumentensatz;

Zündschlüssel ILL;

Türwarnschalter;

Fahrer-Nachtlampe;

Obere Panellampe (mit Schiebedach);

Innenlampe (ohne Schiebedach).
AUDIO Sicherungskasten auf der Fahrerseite, spezifisch für die Innenlampe ohne Schiebedach. 20 Audio (ohne ISG);

DC-DC-Wandler niedrig (mit ISG).
P WDW LH Detailansicht des Sicherungskastens auf der Fahrerseite für den DC-DC-Wandler (mit ISG). 25 Schalter für hinteres elektrisches Fenster links;

Hauptschalter für elektrische Fensterheber;

Sicherheitsmodul für Beifahrer-Fensterheber;

Schalter für Beifahrer-Fensterheber.
P WDW RH Sicherungskasten auf der Fahrerseite, relevant für den Schalter des Beifahrer-Fensterhebers. 25 Schalter für hinteres elektrisches Fenster rechts;

Hauptschalter für elektrische Fensterheber;

Schalter für Fahrer-Fensterheber.
HTD MIRR Sicherungskasten auf der Fahrerseite, zeigt die Sicherung für den Fahrer-Fensterheber. 10 Stromversorgung für Fahrer- und Beifahrer-Außenspiegel;

ECM/PCM;

Klimaanlagen-Steuermodul.
A/CON Detail des Sicherungskastens auf der Fahrerseite, zuständig für das Klimaanlagen-Steuermodul. 10 Klimaanlagen-Steuermodul
BLOWER Sicherungskasten auf der Fahrerseite, mit Fokus auf die Klimaanlagen-Steuerung. 10 ECM/PCM;

Gebläseschalter;

Gebläsewiderstand.
DOOR LOCK Sicherungskasten auf der Fahrerseite, zeigt die Sicherung für den Gebläsewiderstand. 20 Türverriegelungs-/Entriegelungsrelais;

Heckklappen-Entriegelungsrelais.
SAFETY P/WDW Detailansicht des Sicherungskastens auf der Fahrerseite für das Heckklappen-Entriegelungsrelais. 25 Fahrerseitiges Sicherheitsmodul
S/HTD Sicherungskasten auf der Fahrerseite, mit Fokus auf das Heckklappen-Entriegelungsrelais. 15 Sitzheizung Fahrer und Beifahrer
TAIL LH Sicherungskasten auf der Fahrerseite, spezifisch für das Heckklappen-Entriegelungsrelais. 10 Instrumententafel;

Linke Rückleuchte;

Kennzeichenbeleuchtung;

Heckstoßstangenleuchte;

Linker Reflektor;

Linke Frontleuchte.
TAIL RH Sicherungskasten auf der Fahrerseite, relevant für die linke Frontleuchte des Fahrzeugs. Detailansicht des Sicherungskastens auf der Fahrerseite, zuständig für die linke Frontleuchte. 10 Rechte Rückleuchte;

Kennzeichenbeleuchtung;

Heckstoßstangenleuchte;

Rechter Reflektor;

Rechte Frontleuchte.

ILL. (+).
START Sicherungskasten auf der Fahrerseite, zeigt die Sicherung für ILL. (+). 10 Zündschalter;

ECM/PCM;

Leiterplatten-Sicherung und Sicherungskasten (Anlasserrelais).
H/LP RH Sicherungskasten auf der Fahrerseite mit Leiterplatten-Sicherung und Anlasserrelais. 10 Instrumentensatz;

Rechte Frontleuchte.
HAZARD Sicherungskasten auf der Fahrerseite, relevant für die rechte Frontleuchte des Fahrzeugs. 15 Warnblinkrelais;

Schalter;

Warnblinkschalter.
PDM1 Detailansicht des Sicherungskastens auf der Fahrerseite, zuständig für den Warnblinkschalter. 25 Smart Key Steuermodul
S/ROOF Sicherungskasten auf der Fahrerseite, mit Fokus auf den Warnblinkschalter. 15 Schiebedachmotor
PDM3 Sicherungskasten auf der Fahrerseite, spezifisch für den Warnblinkschalter. 10 Smart Key Steuermodul;

Wegfahrsperrenmodul;

Start/Stop-Knopfschalter
TCU Sicherungskasten auf der Fahrerseite, zeigt die Sicherung für den Start/Stop-Knopfschalter. 15 Impulsgeber „A“/„B“;

Fahrzeuggeschwindigkeitssensor;

Motorbereichsschalter.
IGN COIL Detailansicht des Sicherungskastens auf der Fahrerseite, zuständig für den Motorbereichsschalter. 15 Zündspule;

Kondensator.
IG2 Sicherungskasten auf der Fahrerseite, relevant für den Kondensator des Fahrzeugs. 10 BCM / TACM;

Klimaanlagen-Steuermodul;

Schiebedachmotor;

Heckwischeruhr;

Doppelkontaktschalter;

Stellglied für Scheinwerfer-Nivellierung;

I/P-Sicherungskasten (Fensterheberrelais).
Leggere  KIA Sportage (2000-2020) – Sicherungskasten
F/WPR I/P-Sicherungskasten auf der Fahrerseite, zeigt das Fensterheberrelais. 25 Frontwischermotor;

Multifunktionsschalter.
R/FOG Sicherungskasten auf der Fahrerseite, relevant für den Multifunktionsschalter. 10 Nebelschlussleuchtenrelais
F/FOG Detailansicht des Sicherungskastens auf der Fahrerseite, zuständig für den Multifunktionsschalter. 10 Nebelscheinwerferrelais
DRL Sicherungskasten auf der Fahrerseite, mit Fokus auf den Multifunktionsschalter. 10 BCM/TACM
STOP LAMP Sicherungskasten auf der Fahrerseite, spezifisch für den Multifunktionsschalter. 15 Bremslichtrelais;

Sicherungskasten und Relais-Leiterplatte (HAC-Relais);

Bremslichtschalter;

Datenverbindungsstecker;

Smart Key Steuermodul;

Fensterheberrelais.
CLUSTER Sicherungskasten auf der Fahrerseite, zeigt das Fensterheberrelais. 10 BCM;

TACM;

Sicherheitsgurt-Timer;

Klimaanlagen-Steuermodul;

Instrumentensatz.
IGN1 Detailansicht des Sicherungskastens auf der Fahrerseite, zuständig für den Instrumentensatz. 10 Bremslichtschalter;

Lichtmaschine (G3LA/G4LA);

Parksensor hinten (links und rechts);

Parksensor hinten (Mitte – rechts und links);

Sitzheizungsschalter;

Sitzheizung Fahrer und Beifahrer;

Stoßstangenschalter;

DC-DC-Wandler niedrig;

Elektrochromatischer Spiegel.
ABS Sicherungskasten auf der Fahrerseite, relevant für den elektrochromatischen Spiegel. 10 Gierratensensor;

Lenkungsstecker;

ESC-Steuermodul;

ABS-Steuermodul;

Sicherungskasten und Relais-Leiterplatte

(HAC-Relais, ESS-Relais);

Lenkwinkelsensor, universal.
B/UP LAMP Sicherungskasten auf der Fahrerseite, zeigt die Sicherung für den Lenkwinkelsensor. 10 Rückfahrlichtschalter
PCU Detailansicht des Sicherungskastens auf der Fahrerseite, zuständig für den Lenkwinkelsensor. 10 Smart Key Steuermodul;

Wegfahrsperrenmodul;

ECM/PCM.
H/LP LH Sicherungskasten auf der Fahrerseite, relevant für ECM/PCM-Komponenten. 10 Scheinwerfer vorne links
PDM2 Detailansicht des Sicherungskastens auf der Fahrerseite, zuständig für ECM/PCM. 10 Smart Key Steuermodul
ROOM2 Sicherungskasten auf der Fahrerseite, mit Fokus auf ECM/PCM-Sicherungen. 10 Innenleuchtenrelais
P/OUTLET Sicherungskasten auf der Fahrerseite, spezifisch für ECM/PCM-Komponenten. 15 Steckdose
C/LIGHT Sicherungskasten auf der Fahrerseite, zeigt weitere ECM/PCM-Sicherungen. 15 Zigarettenanzünder
ACC Detailansicht des Sicherungskastens auf der Fahrerseite, zuständig für ECM/PCM. 10 BCM;

Audio;

DC-DC-Wandler niedrig;

Smart Key Steuermodul;

Außenspiegel-Stromschalter.
A/BAG IND Sicherungskasten auf der Fahrerseite, relevant für den Außenspiegel-Stromschalter. 10 Instrumententafel
A/BAG Detailansicht des Sicherungskastens auf der Fahrerseite, zuständig für den Außenspiegel-Stromschalter. 10 Klimaanlagen-Steuermodul;

SRS-Steuermodul.
T/SIG Sicherungskasten auf der Fahrerseite, relevant für das SRS-Steuermodul. 10 Multifunktionsschalter (Europa);

Warnblinkschalter (außer Europa).
MDPS Sicherungskasten auf der Fahrerseite, zeigt den Warnblinkschalter (außer Europa). 10 EPS-Steuermodul
R/WPR Detailansicht des Sicherungskastens auf der Fahrerseite, zuständig für den Warnblinkschalter (außer Europa). 15 Multifunktionsschalter;

Heckwischermotor.
HTD STRG Sicherungskasten auf der Fahrerseite, relevant für den Heckwischermotor. 15 Lenkradheizung

Hauptsicherungskasten im Motorraum

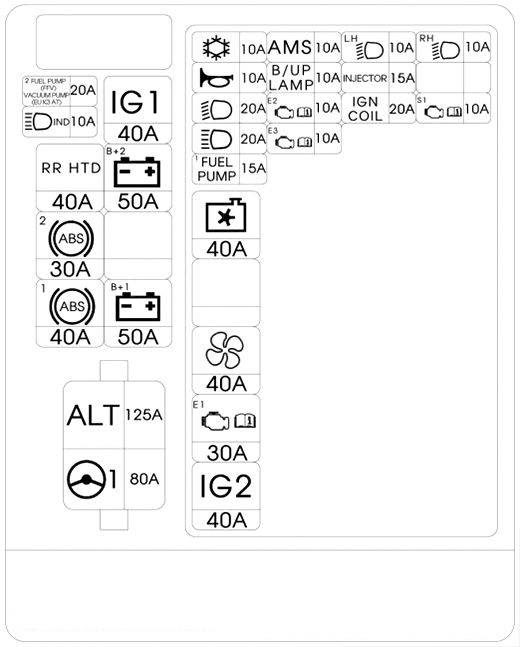

Hauptsicherungskasten im Motorraum, Detailansicht der Sicherungen.

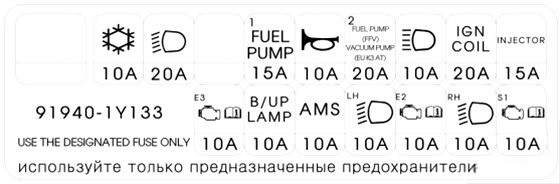

Nahaufnahme des Hauptsicherungskastens im Motorraum mit Beschriftungen.

Sicherung Symbol Ampere [A] Beschreibung
MULTI FUSE Hauptsicherungskasten im Motorraum, zeigt die Anordnung der Sicherungen. 80 EPS-Steuermodul
Detailansicht des Hauptsicherungskastens im Motorraum, verschiedene Sicherungen. 125 Lichtmaschine;

Sicherungskasten und Relais-Platine.
SICHERUNG Hauptsicherungskasten im Motorraum, mit Sicherungskasten und Relais-Platine. 50 I/P-Anschluss-Sicherungskasten

(Stromanschluss-Sicherung: F1 10 A/F2 20 A,

Sicherung: F24 10 A / F25 10 A/F26 10 A/F27 15 A,

Rücklichtrelais)
Hauptsicherungskasten im Motorraum, zeigt das Rücklichtrelais. 40 Scheinwerfer:

E/R-Hilfssicherungskasten

(Sicherung: F1 10A / F2 20A / F4 15A / F5 10A / F7 10A)
Detailansicht des Hauptsicherungskastens im Motorraum mit spezifischen Sicherungswerten. 50 I/P-Anschluss-Sicherungskasten

(Sicherung: F8 20A / F9 25A / F10 15A / F16 15A / F17 25A / F18 15A / F19 10A / F35 10A,

Fensterrelais)
Hauptsicherungskasten im Motorraum, relevant für das Fensterrelais. 40 E/R-Anschluss-Sicherungskasten (Sicherung: F11 15A);

Zündschalter;

PDM-Relais-Sicherungskasten (ESCL-Relais).
PDM-Relais-Sicherungskasten im Motorraum, zeigt das ESCL-Relais. 40 ABS-Steuerrelais;

ESC-Steuerrelais.
Hauptsicherungskasten im Motorraum, relevant für das ESC-Steuerrelais. 30 ABS-Steuerrelais;

ESC-Steuerrelais.
Detailansicht des Hauptsicherungskastens im Motorraum, zuständig für das ESC-Steuerrelais. 40 Heckentfeuchterrelais
Hauptsicherungskasten im Motorraum, mit Fokus auf das ESC-Steuerrelais. 10 Anzeigetafel;

Rechtes Vorderlicht;

Sicherungskasten und Relais-Platine

(Fernlichtrelais).
Hauptsicherungskasten im Motorraum, zeigt das Fernlichtrelais. 15 Sicherungskasten und Relais auf der Platine (Kraftstoffpumpenrelais Nr. 2)
Detailansicht des Hauptsicherungskastens im Motorraum, zuständig für das Fernlichtrelais. 40 Sicherungskasten und Relais-Platine (Anlasserrelais);

Zündschalter;

PDM-Relais-Sicherungskasten (ESCL-Relais).
PDM-Relais-Sicherungskasten im Motorraum, zeigt das ESCL-Relais. 30 Sicherungskasten und Relais auf der Platine (Motorsteuerungsrelais, Sicherung: F23 10A)
Detailansicht des PDM-Relais-Sicherungskastens im Motorraum, zuständig für das ESCL-Relais. 40 Sicherungskasten und Relais-Platine (Lüfterrelais)
Leggere  KIA Cadenza VG (2011-2016) – Sicherungskasten
PDM-Relais-Sicherungskasten im Motorraum, mit Fokus auf das ESCL-Relais. 4 Sicherungskasten und Relais-Platine (Kühlerlüfterrelais)
SICHERUNG (allgemeiner Frontlampentyp) PDM-Relais-Sicherungskasten im Motorraum, spezifisch für das ESCL-Relais. 15 Sicherungskasten und Relais auf der Platine (Kraftstoffpumpenrelais Nr. 1)
PDM-Relais-Sicherungskasten im Motorraum, zeigt weitere ESCL-Relais. 20 Sicherungskasten und Relais-Platine (Fernlichtrelais)
Detailansicht des PDM-Relais-Sicherungskastens im Motorraum, zuständig für das ESCL-Relais. 20 Sicherungskasten und Relais-Platine (Abblendlichtrelais)
PDM-Relais-Sicherungskasten im Motorraum, mit Fokus auf das ESCL-Relais. 10 Sicherungskasten und Relais-Platine (Hupenrelais, Diebstahlwarnhupenrelais)
PDM-Relais-Sicherungskasten im Motorraum, spezifisch für das ESCL-Relais. 10 Sicherungskasten und Relais-Platine (A/C-Relais)
PDM-Relais-Sicherungskasten im Motorraum, zeigt weitere ESCL-Relais. 10 PCM (B3LA)
Detailansicht des PDM-Relais-Sicherungskastens im Motorraum, zuständig für das ESCL-Relais. 10 TCM (F3LA / F4LA / F3LA), PCM (B3LA)
PDM-Relais-Sicherungskasten im Motorraum, mit Fokus auf das ESCL-Relais. 10 Motorbrückenbereichsschalter;

TCM/PCM;

ESC-Steuermodul;

Hintere Stoßfängerlampe;

Anzeigetafel;

BCM;

Rückfahrleuchte links und rechts;

Rückfahrlichtschalter.
Hauptsicherungskasten im Motorraum, relevant für den Rückfahrlichtschalter. 10 ECM/PCM;

Scheibenwischermotor vorne;

Multifunktionsschalter.
Detailansicht des Hauptsicherungskastens im Motorraum, zuständig für den Multifunktionsschalter. 15 TCM / PCM;

Injektor #1/#2/#3/#4 (G4LA);

Anschlusskabel 1;

Pads-Schalter (B4LA);

Kraftstoffpumpenrelais #2 (B3LA).
Hauptsicherungskasten im Motorraum, zeigt das Kraftstoffpumpenrelais #2 (B3LA). 10 Linker Frontscheinwerfer
Detailansicht des Hauptsicherungskastens im Motorraum, zuständig für das Kraftstoffpumpenrelais #2 (B3LA). 10 G3LA / G4LA / F3LA:

TCM / ECM;

Nockenwellenpositionssensor #1/#2;

Sauerstoffsensor (hoch)/(niedrig);

Tankspül-Magnetventil;

Ölregelventil #1/#2;

Sicherungskasten und Relais-Platine (Klimaanlagenrelais, Kühlerlüfterrelais, Anlasserrelais);

B3LA:

PCM, c

Nockenwellenpositionssensor Nr. 1 / Nr. 2, s

Sicherungskasten und Relais auf der Platine (Klimaanlagenrelais, Kühlerlüfterrelais);

Sauerstoffsensor (hoch)/(niedrig);

Tankspül-Magnetventil;

Ölregelventil Nr. 1/Nr. 2;

Variables Ansaug-Magnetventil.
10 Rechter Frontscheinwerfer
Hauptsicherungskasten im Motorraum, relevant für das variable Ansaug-Magnetventil. 20 Zündspule;

Kondensator.

Sicherungskasten im Motorraum (nur Projektor-Scheinwerfertyp)

Sicherung Symbol Ampere [A] Beschreibung
SICHERUNG (Projektorlampentyp) Sicherungskasten im Motorraum (Projektor-Scheinwerfertyp), zeigt den Kondensator. 10 Sicherungskasten und Relais-Platine (Klimaanlagenrelais)
Detailansicht des Sicherungskastens im Motorraum (Projektor-Scheinwerfertyp), zuständig für den Kondensator. 20 Sicherungskasten und Relais-Platine (Abblendlichtrelais)
Sicherungskasten im Motorraum (Projektor-Scheinwerfertyp), mit Fokus auf den Kondensator. 15 Sicherungskasten und Relais auf der Platine (Kraftstoffpumpenrelais Nr. 1)
Sicherungskasten im Motorraum (Projektor-Scheinwerfertyp), spezifisch für den Kondensator. 10 Sicherungskasten und Relais-Platine (Hupenrelais, Diebstahlwarnhupenrelais)
Sicherungskasten im Motorraum (Projektor-Scheinwerfertyp), zeigt weitere Kondensator-Sicherungen. 15 B3LA:

Sicherungskasten und Relais-Platine (Kraftstoffpumpenrelais Nr. 2)
Sicherungskasten und Relais-Platine im Motorraum (Projektor-Scheinwerfertyp), Kraftstoffpumpenrelais Nr. 2. 10 Sicherungskasten und Relais-Platine (Fernlichtrelais)
Detailansicht des Sicherungskastens im Motorraum (Projektor-Scheinwerfertyp), Kraftstoffpumpenrelais Nr. 2. 15 Sicherungskasten und Relais-Platine (Motorsteuerungsrelais, Kraftstoffpumpenrelais Nr. 1, Kraftstoffpumpenrelais Nr. 2 (F3LA));

Injektor Nr. 1/Nr. 2/Nr. 3 (B3LA);

PCM.
Sicherungskasten im Motorraum (Projektor-Scheinwerfertyp), relevant für PCM. 10 B3LA:

PCM;

Sicherungskasten und Relais-Platine (Motorsteuerungsrelais).
Sicherungskasten und Relais-Platine im Motorraum (Projektor-Scheinwerfertyp), Motorsteuerungsrelais. 10 TCM;

Motorbrückenbereichsschalter;

Hintere Stoßfängerlampe;

Anzeigetafel;

BCM;

Rückfahrleuchte, links und rechts;

Rückfahrlichtschalter.
Sicherungskasten im Motorraum (Projektor-Scheinwerfertyp), relevant für den Rückfahrlichtschalter. 10 ECM;

Scheibenwischermotor vorne;

Multifunktionsschalter.
Sicherungskasten im Motorraum (Projektor-Scheinwerfertyp), relevant für den Multifunktionsschalter. 10 Linker Frontprojektor
Detailansicht des Sicherungskastens im Motorraum (Projektor-Scheinwerfertyp), zuständig für den Multifunktionsschalter. 10 ECM/TCM/PCM;

Sicherungskasten und Relais-Platine (Motorsteuerungsrelais).
Sicherungskasten und Relais-Platine im Motorraum (Projektor-Scheinwerfertyp), Motorsteuerungsrelais. 10 Rechter Frontprojektor
Detailansicht des Sicherungskastens im Motorraum (Projektor-Scheinwerfertyp), Motorsteuerungsrelais. 10 Sicherungskasten und Relais auf der Platine (Motorsteuerungsrelais, Klimaanlagenrelais, Klimaanlagenrelais, Kühlerlüfterrelais, Anlasserrelais);

ECM/PCM;

Tankentlüftungsventil;

Ölregelventil Nr. 1;

Ölregelventil Nr. 2 (ohne F3LA);

Nockenwellenpositionssensor Nr. 1;

Nockenwellenpositionssensor Nr. 2 (ohne F3LA);

Variables Ansaug-Magnetventil (B3LA).
Sicherungskasten im Motorraum (Projektor-Scheinwerfertyp), variables Ansaug-Magnetventil (B3LA). 20 Zündspule;

Kondensator.
Leggere  Kia Ceed 3 CD (2018-2022) – Sicherungskasten

Über KIA Picanto (2012-2017)

Der KIA Picanto der Baujahre 2012 bis 2017 ist ein kompakter Stadtwagen, der sich durch modernes Design und effiziente Raumnutzung auszeichnet. Dieses Modell ist beliebt für seine Zuverlässigkeit und Wirtschaftlichkeit, was es ideal für den Stadtverkehr macht. Der KIA Picanto bietet verschiedene Motoroptionen, darunter Benzinmotoren mit 1,0 und 1,2 Litern Hubraum, die ausreichend Leistung für den täglichen Gebrauch bieten. Der Innenraum des Fahrzeugs ist auf Komfort und Funktionalität ausgelegt und bietet moderne Technologien und Sicherheitsmerkmale, die den Komfort und die Sicherheit der Passagiere erhöhen.

Sicherungskasten-Schema KIA Picanto

Diese Seite zeigt das Sicherungskasten-Schema für das KIA Picanto Modell der Baujahre 2012 bis 2017. In diesem Fahrzeug befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Schemata auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und das ordnungsgemäße Funktionieren der elektrischen Geräte im Auto, daher ist es wichtig, ihm Aufmerksamkeit zu schenken und seinen Zustand regelmäßig zu überprüfen.

Post correlati:

  1. Kia Ceed JD (2013-2015) – Sicherungskasten
  2. Kia Optima IV (2016-2018) – Sicherungskasten
  3. KIA Sorento (2018) – Sicherungskasten
  4. KIA Sportage 3 (SL) (2010-2015) – Sicherungskasten
  5. KIA Rio (2000-2005) – Sicherungskasten
  6. KIA Soul (2008-2013) – Sicherungskasten
  7. Kia Ceed (2010-2011) – Sicherungskasten
  8. Kia Ceed (ED) (2006-2012) – Sicherungskasten
Thomas Schneider

Thomas Schneider

Thomas Schneider ist Kfz-Techniker und Automobilenthusiast mit über 12 Jahren Erfahrung im Bereich Fahrzeug­elektrik und Diagnose. Er spezialisiert sich auf Sicherungskästen, elektrische Systeme und Fahrzeugdiagramme verschiedener Automarken. Auf sicherungskasten-schema.com veröffentlicht er übersichtliche Sicherungsbelegungen, Schaltpläne und praktische Hinweise, die Autofahrern helfen, elektrische Probleme schneller zu verstehen und zu lösen.
