KIA Sorento (2018) – Sicherungskasten
KIA Sorento (2018) – Sicherungskastenbelegung
Baujahr: 2018.
Die Sicherung des Zigarettenanzünders (Steckdose) im KIA Sorento (2018) ist die Sicherung POWER
OUTLET 1 im Sicherungskasten im Motorraum.

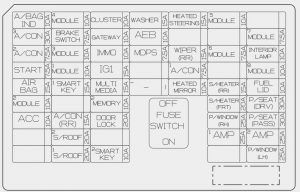

Innenliegender Sicherungskasten
| Name | Amp [A] | Beschreibung |
| AIR BAG IND | 10 | Instrumententafel, Klimaanlagen-Steuermodul |
| A / CON 3 | 30 | Sicherung – A / CON 2;
Gebläsemotor. |
| A / CON 2 | 7,5 | Klimaanlagen-Steuermodul (Auto) |
| START | 7,5 | E / R-Steckverbinderblock (Startrelais);
Motorbrückenbereichsschalter. |
| AIR BAG | 15 | SRS-Steuermodul;
Beifahrererkennungssensor. |
| MODULE 2 | 10 | Pads-Schalter;
4WD ECM; Spurverlassenswarnmodul; Konsolenschalter; Parksensor hinten links und rechts; Parksensor hinten Summer; Parksensor hinten links und rechts (zentral); Totwinkel-Radarsensor links und rechts; Elektrische Feststellbremse – Modul. |
| ACC | 10 | Platinenblock
(PDM-Relais (ACC), Ausgangsrelais); BCM; Audio-Haupteinheit; A / V und Navigation; 360°-Kameraüberwachungseinheit; Smart Key-Steuermodul; Verstärker; USB-Ladegerät; Telematik-Einheit |
| MODULE 4 | 10 | Modul für automatische Scheinwerfer-Nivellierung;
Stellmotor für Scheinwerfer-Nivellierung, links und rechts. |
| BRAKE SWITCH | 7,5 | Smart Key-Steuermodul;
Bremslichtschalter. |
| MODULE 3 | 10 | Klimaanlagen-Steuermodul;
A / V- und Navigations-Haupteinheit; Elektrochromatischer Spiegel; Fahrer-IMS-Steuermodul; ATM-Getriebehebelanzeige; Sitzheizung hinten links; Modul zur Steuerung der vorderen Luftzufuhr; Modul zur Steuerung der vorderen Sitzheizung; Telematik-Einheit. |
| MODULE 1 | 10 | BCM;
Bremslichtschalter; Fahrer- und Beifahrertürmodul. |
| SMART KEY 1 | 15 | Smart Key-Steuermodul |
| A / CON (RR) | 15 | ICM-Relaisplan (hinteres Gebläsemotorrelais) |
| SUNROOF 2 | 20 | Schiebedach-Steuermodul (Rollo) |
| SUNROOF 2 | 20 | Schiebedach-Steuermodul (Glas) |
| CLUSTER | 10 | Instrumententafel |
| GATEWAY | 10 | Gateway (MCU IG1) |
| IMMO | 10 | Smart Key-Steuermodul;
Wegfahrsperrenmodul. |
| IG1 | 15 | E / R-Steckverbinderblock (Sicherung – MDPS 3, TCU 1);
Leiterplattenblock (Sicherung – ABS 3, SENSOR 6, ECU 1, CRUISE). |
| MULTIMEDIA | 15 | USB-Ladegerät;
Audio-Haupteinheit; A / V und Navigation; Telematik-Einheit. |
| MEMORY 2 | 10 | Anzeigetafel;
Datenbus-Steckverbinder; Klimaanlagen-Steuermodul; Klimaanlagen-Steuermodul hinten; Chronometerfeder; MUT; Elektrochromatischer Spiegel; Fahrer- und Beifahrertürmodul; Beifahrerfensterschalter; Fahrer-IMS-Steuermodul. |
| DOOR LOCK | 20 | Türverriegelungsrelais, p
Tür-Entriegelungsrelais, p Heckklappenrelais, FAHRER-/BEIFAHRER-/HL-/HR-TÜRMODUL |
| SMART KEY 2 | 10 | Start / Stopp-Tastschalter;
Smart Key-Steuergerät; Wegfahrsperrenmodul. |
| AEB | 10 | AEB-Einheit |
| WASHER | 15 | BCM, Multifunktionsschalter |
| MDPS | 7,5 | MDPS-EINHEIT (SÄULENTYP), Lenkwinkelsensor |
| MEMORY 1 | 10 | BCM |
| HEATED STEERING |
15 | BCM, Lenkradheizung |
| WIPER (RR) | 15 | Heckscheibenwischerrelais;
Heckscheibenwischermotor. |
| A / CON 1 | 7,5 | Klimaanlagen-Steuermodul;
Instrumententafel-Ionisator; E / R-Steckverbinderblock (Gebläseregelrelais); ICM-Relaisplan (hinteres Gebläsemotorrelais). |
| HEATED MIRROR | 10 | Klimaanlagen-Steuermodul;
Beheizter Außenspiegel Fahrer- und Beifahrerseite |
| MODULE 5 | 10 | BCM, Smart Key-Steuergerät |
| MODULE 6 | 7,5 | 360°-Kameraüberwachungseinheit;
Hinteres Klimaanlagen-Steuermodul; Sitzheizung hinten links; Modul zur Steuerung der vorderen Luftzufuhr; Modul zur Steuerung der vorderen Sitzheizung; AC-Invertermodul; Stoßstangenschalter. |
| S / HEATER (RR) | 15 | Sitzheizung hinten links |
| S/HEATER (FRT) | 20 | Modul zur Steuerung der vorderen Luftzufuhr;
Modul zur Steuerung der vorderen Sitzheizung. |
| P / FINESTRA (RH) | 25 | Sicherheitsfenster hinten rechts;
Elektrischer Fensterheberschalter hinten rechts; Beifahrer-Sicherheitsfenstermodul; Beifahrertürmodul; Elektrischer Fensterheberschalter Beifahrer. |
| AMP 1 | 25 | AMP |
| MODULE 7 | 7,5 | Gateway (MCU B +);
Sportmodus-Schalter; Schlüsselsolenoid. |
| LAMPADA INTERNA | 10 | Handschuhfachlampe;
Zündschlüsselbeleuchtung und Türwarnschalter; Fahrerfußraumlampe; Innenraumlampe; Kofferraumlampe; Zentrale Innenraumlampe; Obere Panellampe; Hintere persönliche Lampe. |
| SPORTELLO CARBURANTE | 10 | Tankklappe und Heckklappenschalter |
| P / SEAT (DRV) | 30 | Fahrer-IMS-Steuermodul;
Manueller Fahrersitzschalter. |
| P / SEAT (PASS) | 30 | Manueller Beifahrersitzverstellschalter |
| AMP 2 | 25 | AMP |
| P/FINESTRA (LH) | 25 | Sicherheitsfenster hinten links;
Elektrischer Fensterheberschalter hinten links; Fahrer-Sicherheitsfenstermodul; Fahrertürmodul. |
| MODULE 8 | 10 | BCM;
Regensensor. |

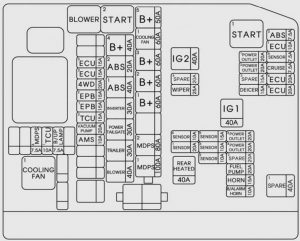

Motorraum
| Beschreibung | Amp [A] | Beschreibung | |
| MULTI FUSE | MDPS 1 | 100 | MDPS-Einheit (Fahrgestelltyp) |
| MDPS 2 | 80 | MDPS-Einheit (Säulentyp) | |
| COOLING FAN 1 | 80 | Kühlerlüfterrelais 1 | |
| B + 1 | 60 | IGPM
(Sicherung – S/HEATER (RR), P/SEAT (DRV), P/SEAT (PASS), P/WINDOW (LH)) |
|
| B + 2 | 60 | IGPM
(Sicherung – S/HEATER (FRT), P/WINDOW (RH), FUEL LID, AMP 1, AMP 2) |
|
| B + 3 | 60 | IGPM
(IPS 1, Sicherung – MODULE 7, Sicherung für Leckstrom-Autocut-Gerät – MULTIMEDIA, MEMORY 2, MEMORY 1), INNENBELEUCHTUNG |
|
| B + 5 | 50 | IGPM
(IPS 0 / IPS 2 / IPS 3 / IPS 4 / IPS 5 / IPS 6 / IPS 7 / IPS 8, S / ROOF 1) |
|
| FUSIBILE | B + 4 | 40 | IGPM (Sicherung – TÜRVERRIEGELUNG, SMART KEY 1,
SMART KEY 2, BREMSSCHALTER, A/CON (RR), S/ROOF 2) |
| ABS 2 | 20 | ESC-Modul | |
| ABS 1 | 40 | ESC-Modul;
Universeller Prüfstecker. |
|
| INVERTER | 30 | AC-Invertermodul | |
| POWER TAIL GATE | 30 | Power Tail Gate Modul | |
| ANHÄNGER | 30 | Anhängersteckdose |
| LÜFTER | 40 | Lüfterrelais |
| AMS | 10 | Batteriesensor |
| VAKUUMPUMPE | 20 | [G4KH] Vakuumpumpe |
| TCU 2 | 15 | [G4KJ / G4KH] PCM |
| EPB 1 | 15 | Modul der elektrischen Feststellbremse |
| EPB 2 | 15 | Modul der elektrischen Feststellbremse |
| 4WD | 20 | 4WD ECM |
| ECU 2 | 15 | PCM |
| ECU 3 | 15 | [G6DH] IDB (Injektor-Steuergeräteplatine) |
| MDPS 3 | 7,5 | MDPS-Einheit (Fahrgestelltyp) |
| TCU 1 | 10 | Motorbereichsschalter |
| B/UP LAMP | 7,5 | Rücklichtkombination (IN) LH / RH, BCM;
Elektrochromatischer Spiegel; Audio (UVO). |
| Name | Amp [A] | Beschreibung |
| ABS 3 | 7,5 | ESC-Steuermodul;
Universeller Prüfstecker. |
| ECU 1 | 10 | PCM, [G6DH] IDB (Injektor-Steuergeräteplatine) |
| IG 2 | 40 | RLY. 4 (Startrelais);
PDM-Relais (IG2); Zündschalter. |
| POWER OUTLET 1 |
20 | Steckdose vorne und Zigarettenanzünder |
| SENSOR 6 | 7,5 | [G4KH] Bremsunterdruckschalter;
Vakuumpumpe. |
| POWER OUTLET 2 |
20 | Steckdose vorne |
| CRUISE | 7,5 | Intelligenter Tempomat-Radar |
| ECU 4 | 20 | [G4KJ / G4KH] PCM (E-CVVT-Relais) |
| WIPER | 25 | Wischerrelais bei niedriger Geschwindigkeit |
| DEICER | 15 | Relais für Frontscheibenenteisung |
| ECU 5 | 20 | [G4KJ / G4KH] PCM (E-CVVT-Relais) |
| IG 1 | 40 | PDM-Relais (IG1), PDM-Relais (ACC);
Zündschalter. |
| SENSOR 4 | 10 | [G4KJ / G4KH] Sauerstoffsensor (hoch / niedrig);
[G6DH] PCM, Sauerstoffsensor # 1 / # 2 / # 3 / # 4. |
| SENSOR 5 | 15 | [G4KJ / G4KH] PCM;
[G6DH] IDB (Injektor-Steuergeräteplatine). |
| POWER OUTLET 3 |
20 | Steckdose hinten |
| SENSOR 1 | 20 | [G4KJ / G4KH] Zündspule # 1 / # 2 / # 3 / # 4;
[G6DF] Zündspule # 1 / # 2 / # 3 / # 4 / # 5 / # 6; Kondensator # 1 / # 2. |
| SENSOR 3 | 10 | [G4KJ / G4KH] Kraftstoffpumpenrelais;
[G6DF] Kraftstoffpumpenrelais, PCM. |
| POWER OUTLET 4 |
20 | Steckdose Kofferraum |
| REAR HEATED |
40 | Relais für Heckheizung |
| SENSOR 2 | 10 | [G4KJ / G4KH] E / R-Steckverbinderblock (Kühlerlüfterrelais 1);
Ölregelventil (Auslass); Vakuumregel-Magnetventil; Tankverschlussventil; Variables Ansaug-Magnetventil; RCV-Regel-Magnetventil (G4KH). |
| [G6DH] E / R-Steckverbinderblock (Kühlerlüfterrelais 1);
Variables Ansaug-Magnetventil # 1 / # 2; Durchflussregel-Magnetventil; Ölregelventil # 1 / # 2 / # 3 / # 4 (Einlass / Auslass); PCM; Tankverschlussventil. |
||
| FUEL PUMP | 20 | Kraftstoffpumpenrelais |
| HORN | 15 | Hupenrelais |
| B / ALARM HORN |
10 | Relais für Diebstahlwarnhupe |
| Relais | Relaisname | Typ |
| E31 | Lüfterrelais | MICRO |
| E32 | START-Relais # 2 | MICRO |
| E33 | Kühlrelais Nr. 1 | MINI |
Über KIA Sorento (2018)
Der KIA Sorento aus dem Jahr 2018 ist ein robustes und geräumiges SUV, das eine komfortable Fahrt und moderne Technologien bietet. Dieses Modell ist bekannt für seine Zuverlässigkeit und ein hohes Maß an Sicherheit. Es sind verschiedene Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die ausreichend Leistung für den täglichen Gebrauch und längere Fahrten bieten. Der Innenraum ist auf Komfort und Funktionalität ausgelegt und bietet viel Platz für Passagiere und Gepäck. Der KIA Sorento 2018 ist eine ideale Wahl für Familien und diejenigen, die ein Fahrzeug mit einem ausgewogenen Verhältnis zwischen Leistung und Komfort suchen.
Sicherungskastenbelegung KIA Sorento
Diese Seite zeigt die Sicherungskastenbelegung für den KIA Sorento aus dem Jahr 2018, die für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Motorraum und der Innenraum des Fahrzeugs, normalerweise unter dem Armaturenbrett. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen.
