Kia Sorento I (2002-2009) – Sicherungskasten
Kia Sorento I (2002-2009) – Sicherungskastenbelegung
Baujahr: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Sicherungskasten auf der Fahrerseite
| Nr | Beschreibung | Ampere [A] | Beschreibung |
|---|---|---|---|
| Nr | Beschreibung | Ampere [A] | Beschreibung |
| 1 | W/SHD | 15 A | Enteiser |
| 2 | S/ROOF | 20 A | Schiebedach |
| 3 | START | 10 A | Startsystem;
PCM; ACC. |
| 4 | HAZARD | 15 A | Blinker;
Warnblinkanlage. |
| 5 | P/SCK(CTR) | 15 A | Zentrale Stromversorgung |
| 6 | CIGAR (FRT) | 15 A | Zigarettenanzünder |
| 7 | DRL/OBD-II | 10 A | Diagnosestecker |
| 8 | WIPER (FRT) | 20 A | Scheibenwischer und -waschanlage;
Scheinwerfer; Vordere Heizung und Klimaanlage; Kühlsystem; Enteiser. |
| 9 | P/SCK (FRT, RR) | 30 A | Vordere und hintere Stromversorgung |
| 10 | RELAY COIL | 10 A | Relaisspule |
| 11 | WIPER (RR) | 10 A | Scheibenwischer und -waschanlage;
ETWIS; Heizung und Klimaanlage; Bordcomputer; Schiebedach. |
| Nummer | Beschreibung | Ampere [A] | Beschreibung |
|---|---|---|---|
| 12 | ACC | 10 A | Spiegelversorgung;
Zigarettenanzünder; Stromversorgung; Uhr; Schlüsselloser Zugang; Audio. |
| 13 | TCCS | 20 A | Getriebesteuergerät |
| 14 | FOG (RR) | 15 A | Nebelschlussleuchte |
| 15 | O/S MIRROR | 10 A | Elektrischer Spiegel mit Fernbedienung |
| 16 | ROOM LAMP | 10 A | Instrumententafel;
ETWIS; Scheinwerfer; DRL; Schlüsselloser Zugang; Innenbeleuchtung; Uhr. |
| 17 | S/WARMER | 20 A | Sitzheizung |
| 18 | PREMIUM AUDIO | 30 A | Audio |
| 19 | STOP LAMP | 20 A | Bremslicht |
| 20 | TURN LAMP | 10 A | Blinker;
Warnblinkanlage |
| 21 | A/BAG | 10 A | Airbag |
| 22 | METER | 10 A | PCM;
ACC; Bordcomputer; Bremslicht; DRL; ETWIS; Instrumententafel; Vordere Heizung und Klimaanlage. |
| 23 | TRAILER | 15 A | Anhängerzubehör |
| 24 | ENGINE | 10 A | PCM;
Kühlung; Geschwindigkeitssensor; Diagnosestecker; ACC; Instrumententafel; ABS. |

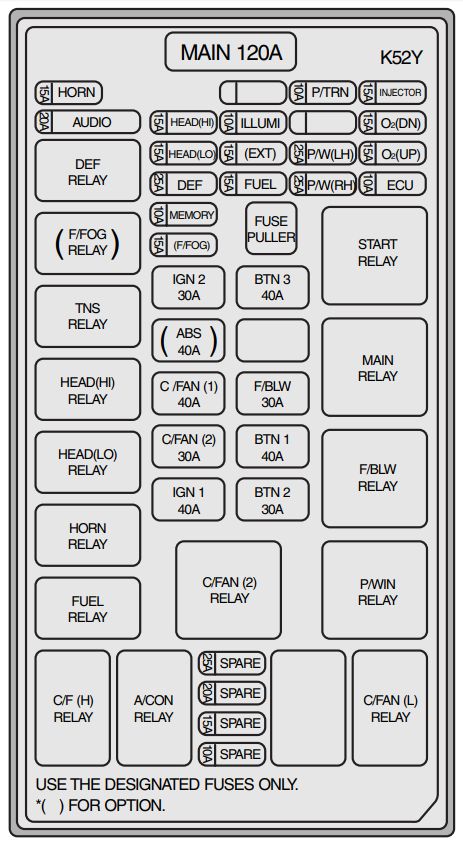

Motorraum
| Sicherung | Ampere [A] | Beschreibung |
|---|---|---|
| Sicherung | Ampere [A] | Beschreibung |
| HORN | 15 A | Hupe |
| P/TRN | 10 A | PCM;
Hauptrelais. |
| INJECTOR | 15 A | PCM |
| AUDIO | 20 A | Audio |
| HEAD (HI) | 15 A | Hauptscheinwerfer |
| ILUMI | 10 A | Zündschlüsselbeleuchtung |
| O2 (DN) | 15 A | PCM |
| HEAD (LO) | 15 A | Hauptscheinwerfer |
| EXT | 15 A | DRL;
Kennzeichenbeleuchtung; Rücklicht; Positionslicht; Abbiegelicht. |
| P/W (LH) | 25 A | Fensterheber |
| O2 (UP) | 15 A | PCM |
| DEF | 25 A | Heckscheibenheizung |
| Sicherung | Ampere [A] | Beschreibung |
|---|---|---|
| FUEL | 15 A | Kraftstoffpumpenrelais |
| P/W (RH) | 25 A | Fensterheber |
| ECU | 10 A | PCM;
Kühlung. |
| MEMORY | 10 A | Vordere Heizung und Klimaanlage;
ETWIS; Schlüsselloses Zugangssystem. |
| F/FOG | 15 A | Nebelscheinwerfer vorne |
| IGN 2 | 30 A | Zündschlüssel |
| BTN 3 | 40 A | Blinker;
Warnblinkanlage; Türverriegelung. |
| ABS 1 | 40 A | ABS |
| C/FAN (1) | 40 A | Kühlsystem |
| P/BLW | 30 A | Vordere Heizung und Klimaanlage |
| C/FAN (2) | 30 A | Kühlsystem |
| BTN 1 | 40 A | Zigarettenanzünder;
Stromversorgung. |
| IGN 1 | 40 A | Zündschlüssel |
| BTN 2 | 30 A | Elektrischer Sitz;
PCM. |

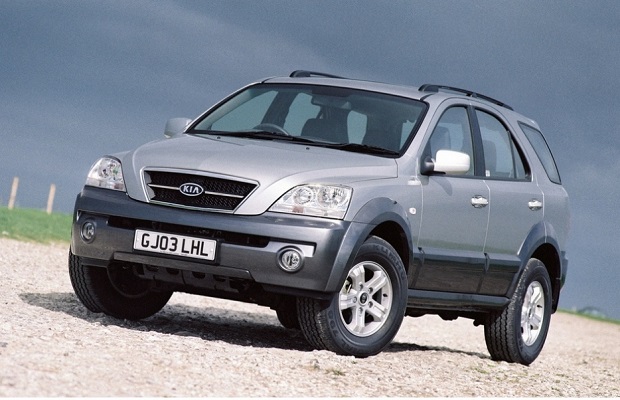

Über Kia Sorento I (2002-2009)
Der Kia Sorento der ersten Generation, hergestellt von 2002 bis 2009, ist ein robustes SUV, das sich aufgrund seiner Zuverlässigkeit und Geräumigkeit großer Beliebtheit erfreute. Dieses Modell bietet verschiedene Motorisierungen, darunter Benzin- und Dieselmotoren, die ausreichend Leistung für Stadt- und Geländefahrten liefern. Der Sorento I ist bekannt für seinen komfortablen Innenraum und die Möglichkeit des Allradantriebs, was ihn ideal für Familienausflüge und Abenteuer abseits befestigter Straßen macht. Dank seiner Konstruktion und seines Designs behauptet dieses Modell immer noch seinen Platz unter den beliebten SUVs auf dem Markt.
Sicherungskastenbelegung Kia Sorento I
Diese Seite zeigt die Sicherungskastenbelegung für den Kia Sorento I, die für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Fahrzeuginnenraum, unter dem Armaturenbrett auf der Fahrerseite, und ein zweiter Sicherungskasten kann im Motorraum untergebracht sein. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, genaue Informationen über seine Konfiguration zu haben.
