SEAT Toledo NH (2012-2019) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des SEAT Toledo (NH) 2012–2019, Informationen zur Position der Sicherungstafeln im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsbelegung).
SEAT Toledo NH (2012-2019) – Sicherungsplan
Baujahr: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Die Sicherung des Zigarettenanzünders (Steckdose) im SEAT Toledo ist die Sicherung #47 (2012-2015) oder #44 (2016-2019) im Sicherungskasten des Armaturenbretts.
| Farbe | Ampere [A] |
|---|---|
| Schwarz | 1 |
| Violett | 3 |
| Hellbraun | 5 |
| Braun | 7,5 |
| Rot | 10 |
| Blau | 15 |
| Gelb | 20 |
| Weiß oder transparent | 25 |
| Grün | 30 |
| Orange | 40 |
Fahrgastraum
Die Sicherungen befinden sich auf der Fahrerseite des Armaturenbretts hinter einer Abdeckung.
Motorraum
Der Sicherungskasten befindet sich auf der rechten Seite des Motors.
2012, 2013, 2014, 2015
Armaturenbrett
Lenkrad links

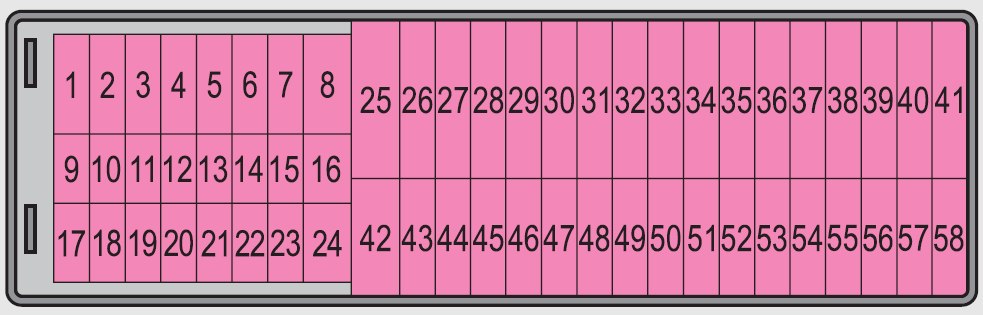

Sicherungsbelegung im Armaturenbrett (2012)
| Nr | Elektrische Geräte |
|---|---|
| Nr | Elektrische Geräte |
| 1 | S – Starten |
| 2 | Start/Stop |
| 3 | Instrumententafel;
Scheinwerfer-Durchflusskontrolle; Telefon; Ölstandsensor. |
| 4 | ABS/ESC-Steuergerät |
| 5 | Benzinmotor:
Tempomat. |
| 6 | Rückfahrlicht (Schaltgetriebe) |
| 7 | Schalter, Motorsteuergerät, Automatikgetriebe |
| 8 | Bremslichtschalter;
Kupplungsschalter; Kühlgebläse. |
| 9 | Heizungsbedienfeld;
Klimaanlagensteuerung; Einparkhilfe; Elektrische Fensterheber; Kühlerlüfter; Vordere Scheibenwischerdüsen. |
| 10 | DC-DC-Wandler |
| 11 | Außenspiegelsteuerung |
| 12 | Anhängerkupplungssteuergerät |
| 13 | Automatikgetriebesteuerung;
Automatische Gangwahl. |
| 14 | Scheinwerfer-Durchflusskontrolle |
| 15 | Leer |
| 16 | Servolenkung;
Geschwindigkeitssensor; Motorsteuergerät. |
| 17 | Radio (START-STOP);
Tagfahrlicht |
| 18 | Beheizbare Spiegel |
| 19 | Zündschloss |
| 20 | Motorsteuerung;
Kraftstoffpumpensteuerung; Kraftstoffpumpe. |
| 21 | Rückfahrlicht (Automatikgetriebe);
Nebelscheinwerfer mit CORNER-Funktion. |
| 22 | Heizungsbedienfeld;
Klimaanlagensteuerung; Telefon; Allgemeine Instrumententafel; Lenkwinkelsensor; Multifunktionslenkrad; Automatikgetriebe-Schlüsselsperre. |
| 23 | Innenbeleuchtung;
Beleuchtung des Handschuhfachs und des Kofferraums; Seitenlichter. |
| 24 | Zentrale Steuereinheit des Fahrzeugs |
| 25 | Leer |
| 26 | Heckscheibenwischer |
| 27 | Leer |
| 28 | Benzinmotor:
AKF-Ventil; Heizung. |
| Nr | Elektrische Geräte |
|---|---|
| 29 | Einspritzung;
Kühlmittelpumpe. |
| 30 | Kraftstoffpumpe;
Zündung; Tempomat. |
| 31 | Lambdasonde |
| 32 | Hochdruckkraftstoffpumpe;
Druckventil. |
| 33 | Motorsteuergerät |
| 34 | Motorsteuergerät;
Vakuumpumpe. |
| 35 | Tastenbeleuchtung;
Kennzeichenbeleuchtung; Parklichter; Scheinwerferwaschanlage. |
| 36 | Fernlicht |
| 37 | Nebelschlussleuchten;
DC/DC-Wandler. |
| 38 | Nebelscheinwerfer |
| 39 | Heizungsgebläse |
| 40 | Vakuum |
| 41 | Beheizbare Vordersitze |
| 42 | Beheizbare Heckscheibe |
| 43 | Hupe |
| 44 | Scheibenwischer |
| 45 | Heckklappenverriegelung;
Zentralverriegelung. |
| 46 | Alarm |
| 47 | Zigarettenanzünder;
Steckdose im Kofferraum. |
| 48 | ABS |
| 49 | Blinker;
Bremslichter. |
| 50 | DC-DC-Wandler;
Radio. |
| 51 | Elektrische Fensterheber (Fahrer + hinten links) |
| 52 | Elektrische Fensterheber (Beifahrer + hinten rechts) |
| 53 | Heckscheibenwaschanlage |
| 54 | Instrumententafel allgemein START-STOP;
Modul unter dem Lenkrad, Multifunktionslenkrad. |
| 55 | Automatikgetriebe-Steuergerät |
| 56 | Scheinwerferwaschanlage |
| 57 | Abblendlicht (linke Seite) |
| 58 | Abblendlicht (rechte Seite) |
Motorraum

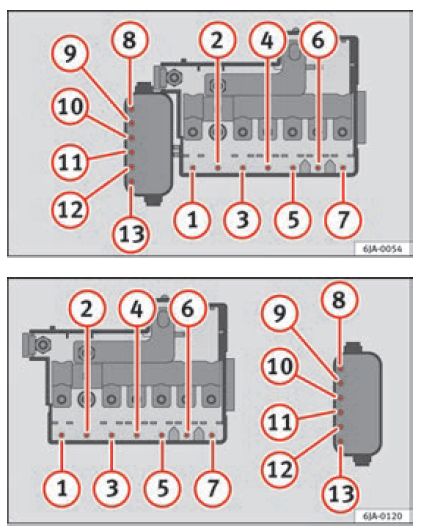

Sicherungsbelegung im Motorraum (2012)
| Nr | Beschreibung |
|---|---|
| 1 | Lichtmaschine |
| 2 | Leer |
| 3 | Innenraum (Version 1) / Stromversorgung Sicherungskasten (Version 2) |
| 4 | Zusatzheizung (Version 1) / Innenraum (Version 2) |
| 5 | Innenraum |
| 6 | Kühlerlüfter;
Glühkerzensteuergerät. |
| 7 | Elektrohydraulische Servolenkung |
| 8 | ABS |
| 9 | Kühlerlüfter |
| 10 | Automatikgetriebe |
| 11 | ABS |
| 12 | Zentrale Steuereinheit |
| 13 | Zusatzheizung |
2016
Armaturenbrett
Lenkrad links

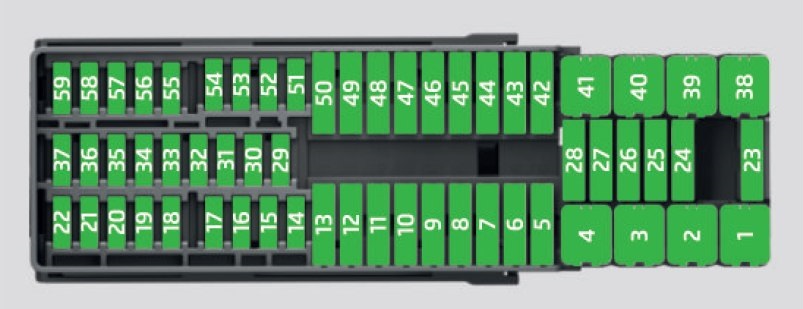

Sicherungsbelegung im Armaturenbrett (2016)
| Nr | Verbraucher |
|---|---|
| Nr | Verbraucher |
| 1 | Linkes Licht |
| 2 | Zentralverriegelung |
| 3 | Relais Startsystem |
| 4 | Rechtes Licht |
| 5 | Elektrische Fensterheber – Fahrer |
| 6 | Zentrale Steuereinheit;
Innenbeleuchtung. |
| 7 | Hupe |
| 8 | Anhängerkupplung;
Linkes Licht. |
| 9 | Steuerung unter dem Lenkrad;
Motorsteuerung (ohne Keyless Access); Automatikgetriebe (ohne Keyless Access); Automatikgetriebesteuerung (ohne Keyless Access); ESC (ohne Keyless Access); Anhänger-Sensor-Steuerung (ohne Keyless Access); Lenkunterstützung (ohne Keyless Access); Airbag (ohne Keyless Access). |
| 10 | Elektrisches Fenster – hinten links |
| 11 | Scheinwerferwaschdüse |
| 12 | Radio- und Navigationsdisplay |
| 13 | Taxivorbereitung |
| 14 | Steuerung unter dem Lenkrad;
Lichtschalter; Traktionssperre mit Startschlüssel (Automatikgetriebe); Blinker; SmartGate-Steuerung; Regensensor; Telefonvorbereitung. |
| 15 | Klimaanlagensteuerung;
Automatikgetriebesteuerung; Diagnosestecker. |
| 16 | Instrumententafel |
| 17 | Alarmsensor;
Hupe. |
| 22 | Scheibenwaschanlage vorne (ohne Keyless Access) |
| 23 | Beheizbare Vordersitze |
| 24 | Klimaanlagenlüfter;
Heizung; Klimaanlagensteuerung. |
| 26 | Schalter für Sitzheizung vorne. |
| Nr | Verbraucher |
|---|---|
| 27 | Heckscheibenwischer |
| 29 | Airbag (Keyless Access) |
| 30 | Elektrische Fensterheber;
Scheinwerferschalter; Rückfahrlichtschalter; Klimaanlagensteuerung; Einparkhilfesteuerung; Außenspiegel; Stromversorgung der zentralen Tastenleiste; Stromversorgung der seitlichen Tastenleiste; Innenspiegel; Telefonvorbereitung. |
| 31 | Kraftstoffpumpe;
Kühlerlüftersteuerung; Tempomat; Relais für Scheibenwaschanlage vorne und hinten. |
| 32 | Diagnosesteckdose;
Scheinwerfer-Durchflussregler; Bedienhebel unter dem Lenkrad. |
| 33 | Zündrelais;
Kupplungspedalschalter. |
| 34 | Beheizte Scheibenwaschdüsen vorne |
| 37 | Radar |
| 39 | Zusätzliche elektrische Heizung |
| 41 | Heckscheibenheizung |
| 42 | Elektrische Fensterheber – Beifahrer |
| 43 | Anhängerkupplung – Steckeranschluss |
| 44 | Zigarettenanzünder, 12V-Steckdose |
| 45 | Elektrisches Fenster – hinten rechts |
| 46 | Scheibenwaschanlage vorne und hinten;
Bedienhebel unter dem Lenkrad. |
| 47 | Anhängerkupplung – Steckeranschluss |
| 48 | Anhängerkupplung – Rechtes Licht |
| 49 | Kraftstoffpumpensteuergerät |
| 50 | Radio |
| 51 | Außenspiegelheizung |
| 52 | Keyless Access |
| 53 | Lenkradschloss (Keyless Access) |
| 54 | ABS/ESC-Steuergerät |
Motorraum
Sicherungsbelegung im Motorraum (2016)
| Nr | Beschreibung |
|---|---|
| 1 | Kühlerlüfter |
| 2 | Steuergerät für Glühkerzenanlage |
| 3 | ABS/ESC-Steuergerät |
| 4 | Elektrische Heizung – Stromkreis 2 |
| 5 | Elektrische Heizung – Stromkreis 3 |
| 6 | Automatikgetriebe |
| 7 | Motorsteuergerät |
| 8 | Heckscheibenwischer |
| 9 | Zentrale Steuereinheit;
Batteriedatenmodul. |
| 10 | ABS/ESC-Steuergerät |
| 12 | Motorelemente |
| 13 | Bremspedalschalter |
| 14 | Motorelemente;
Kraftstoffpumpenrelais; Kühlerlüfter; Kühlmittelpumpe. |
| 15 | Motorsteuergerät |
| 16 | Anlasser |
| 17 | Motorsteuergerät |
| 18 | Motorelemente;
Zusätzliches Relais für elektrische Heizung. |
| 19 | Lambdasonde |
| 20 | Glühkerzensteuergeräte;
Heizung der Ölwanne. |
2017, 2018, 2019
Armaturenbrett
Lenkrad links
Sicherungsbelegung im Armaturenbrett (2017, 2018, 2019)
| Nr | Verbraucher |
|---|---|
| Nr | Verbraucher |
| 1 | Linkes Licht |
| 2 | Zentralverriegelung;
Heckscheibenwischer; Schlüsselloser Zugang. |
| 3 | Relais des Startsystems |
| 4 | Rechtes Licht |
| 5 | Elektrische Fensterheber – Fahrer |
| 6 | Zentrale Steuereinheit;
Innenbeleuchtung. |
| 7 | Hupe |
| 8 | Anhängerkupplung;
Linkes Licht. |
| 9 | Lenkradbedienung (ohne schlüssellosen Zugang);
Motorsteuergerät (ohne schlüssellosen Zugang); Steuergerät Automatikgetriebe (ohne schlüssellosen Zugang); Automatikgetriebehebel (ohne schlüssellosen Zugang); ESP-Steuergerät (ohne schlüssellosen Zugang); Steuergerät Anhängerkupplung (ohne schlüssellosen Zugang); Lenkunterstützung (ohne schlüssellosen Zugang). |
| 10 | Linkes hinteres Fenster |
| 11 | Scheinwerfer-Spritzdüse |
| 12 | Radio- und Navigationsdisplay |
| 13 | Vorbereitung als Taxi |
| 14 | Lenkstockhebel;
Lichtschalter; Zündschlüssel-Traktionssperre (Automatikgetriebe); Blinker; SmartGate-Steuergerät; Regen-/Lichtsensor; Rückfahrkamera. |
| 15 | Klimaanlagensteuerung;
Automatikgetriebehebel; Diagnosestecker. |
| 16 | Armaturenbrett |
| 17 | Alarmsensor;
Hupe. |
| 22 | Scheibenwaschanlage Frontscheibe (ohne schlüssellosen Zugang) |
| 23 | Beheizbare Vordersitze |
| 24 | Klimaanlagenlüfter;
Heizung; Klimaanlagensteuerung. |
| 26 | Schalter für Sitzheizung vorne. |
| 27 | Heckscheibenwischer |
| 29 | Airbag |
| Nr | Verbraucher |
|---|---|
| 30 | Elektrische Fensterheber;
Rückfahrlichtschalter; Klimaanlagensteuerung; Park Assist Steuerung; Außenspiegel; Stromversorgung zentrale Tastenleiste; Stromversorgung seitliche Tastenleiste; Innenspiegel. |
| 31 | Kraftstoffpumpe;
Kühlerlüftersteuerung; Tempomat; Relais Scheibenwaschanlage vorne und hinten; Lichtschalter. |
| 32 | Diagnosesteckdose;
Scheinwerfer-Durchflussregler; Lenkstockhebel; Innenbeleuchtungsregler. |
| 33 | Zündrelais;
Kupplungspedalschalter. |
| 34 | Beheizte Scheibenwaschanlage Frontscheibe |
| 36 | USB-Ladebuchse |
| 37 | Radar |
| 39 | Zusätzliche elektrische Heizung |
| 41 | Heckscheibenheizung |
| 42 | Elektrische Fensterheber – Beifahrer |
| 43 | Anhängerkupplung – Steckeranschluss |
| 44 | 12-V-Steckdose innen, 12-V-Steckdose im Kofferraum |
| 45 | Rechtes hinteres Fenster |
| 46 | Scheibenwaschanlage vorne und hinten;
Lenkstockhebel. |
| 47 | Anhängerkupplung – Steckeranschluss |
| 48 | Anhängerkupplung – Rechtes Licht |
| 49 | Steuergerät Kraftstoffpumpe |
| 50 | Radio |
| 51 | Beheizbare Außenspiegel |
| 52 | Schlüsselloser Zugang |
| 53 | Lenkradsperre (schlüsselloser Zugang) |
| 54 | ABS/ESC-Steuergerät |
| 56 | Diagnose |
| 59 | Komplettes LED |
Motor

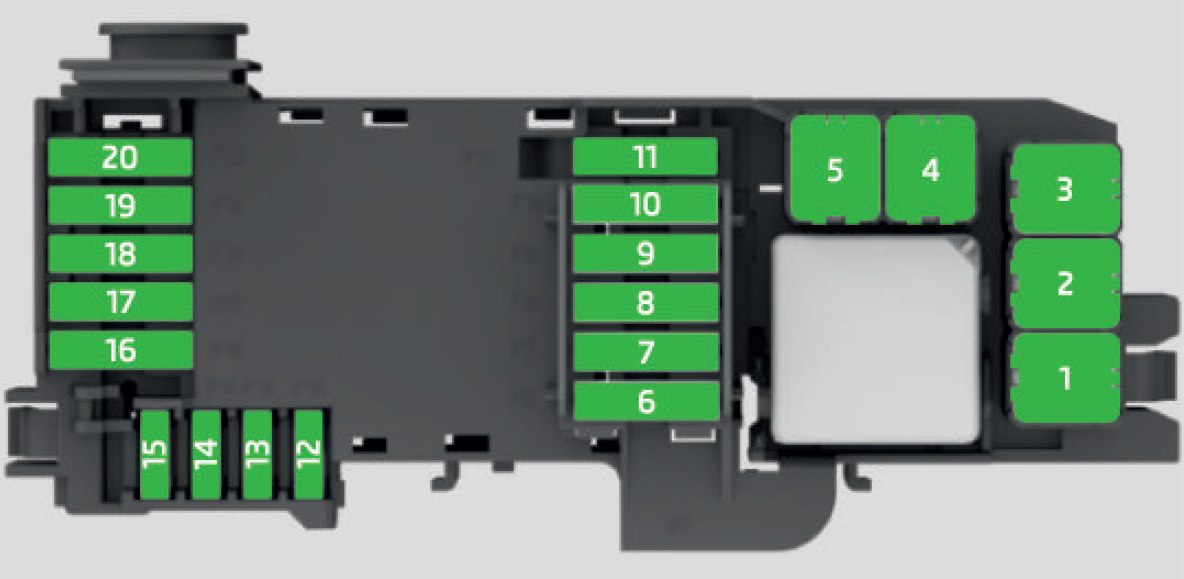

Sicherungsbelegung im Motorraum (2017, 2018, 2019)
| Nr | Beschreibung |
|---|---|
| 1 | Kühlerlüfter |
| 2 | Steuergerät für Glühkerzenanlage |
| 3 | ABS/ESC-Steuergerät |
| 4 | Elektrische Heizung – Kreis 2 |
| 5 | Elektrische Heizung – Kreis 3 |
| 6 | Automatikgetriebe |
| 7 | Motorsteuergerät |
| 8 | Heckscheibenwischer |
| 9 | Zentrale Steuereinheit;
Batteriedatenmodul. |
| 10 | ABS/ESC-Steuergerät |
| 12 | Motorelemente |
| 13 | Bremspedalschalter |
| 14 | Motorelemente;
Relais Kraftstoffpumpe; Kühlerlüfter; Kühlmittelpumpe. |
| 15 | Motorsteuergerät |
| 16 | Anlassermotor |
| 17 | Motorsteuergerät |
| 18 | Motorelemente;
Zusätzliches Relais elektrische Heizung. |
| 19 | Lambdasonde |
| 20 | Glühkerzen-Systemsteuergeräte;
Heizung Ölwanne Lüfter. |
Über SEAT Toledo NH (2012-2019)
Der SEAT Toledo NH, produziert von 2012 bis 2019, ist ein kompaktes Familienauto, das Praktikabilität und stilvolles Design vereint. Dieses Modell ist bekannt für seine Geräumigkeit und seinen Komfort, was es ideal für den täglichen Gebrauch und längere Fahrten macht. Der Toledo NH bietet verschiedene Motorisierungen, darunter Benzin- und Dieselmotoren, die eine ausgewogene Leistung und einen effizienten Kraftstoffverbrauch gewährleisten. Dank moderner Technologien und Sicherheitsmerkmale ist dieses Modell bei Fahrern beliebt, die ein zuverlässiges und wirtschaftliches Fahrzeug suchen.
Sicherungsplan SEAT Toledo NH
Diese Seite zeigt den Sicherungsplan für den SEAT Toledo NH, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise im Motorraum und im Innenraum, meist auf der Fahrerseite. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Aufrechterhaltung der Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und seinen Inhalt zu haben.
