Seat Leon (2005-2021) – Sicherungskasten

Thomas Schneider

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Seat Leon 2005–2021, erhalten Informationen über die Position der Sicherungspaneele im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).

Seat Leon (2005) – Sicherungspanel-Schema

Baujahr: 2005.

Die Sicherung des Zigarettenanzünders (Steckdose) im Seat Leon (2005) ist die Sicherung 24 im Sicherungspanel.

Sicherungen auf der linken Seite des Armaturenbretts

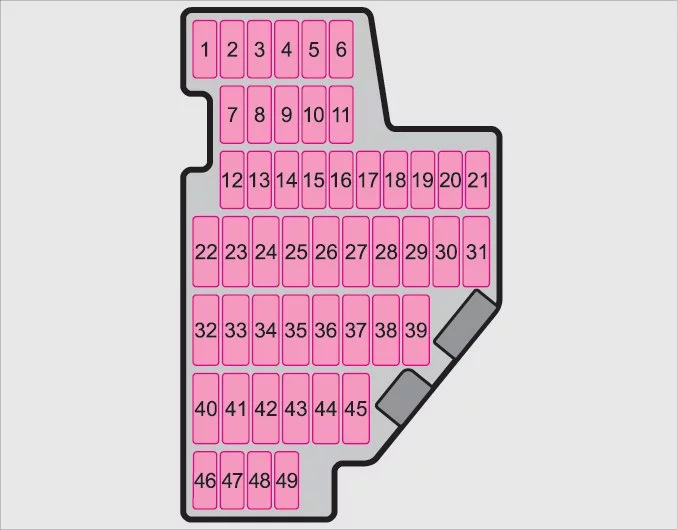

Sicherungsbelegung des Seat Leon (2005) für den Zigarettenanzünder, Sicherung 24.

Nummer Beschreibung Ampere [A]
1 Motorsteuerung für Benzin und Diesel 10
2 ABS/ESP-Steuerung 5
3 Airbag-Steuerung 5
4 Heizungssteuerung;

Drucksensor;

Sitzheizung;

ESP-Schalter;

Rückwärtsgang.

 5
5 Scheinwerfermotor links und rechts;

GDL-Steuerung.

 5
6 Gateway CAN;

Hebel Automatikgetriebe.

 5
7 Relais Frontscheibe;

Beheizte Spiegel;

Telefon VDA.

 5
8 Anhängersteuerung 5
9 – –
10 – –
11 – –
12 Türsteuerung 10
13 Diagnose;

Lichtschalter;

Bremse.

 10
14 Automatikgetriebe 5
15 Kabelbaumsteuerung 7,5
16 Heizungs-, Luft- und Klimaanlagensteuerung. 10
17 Regensensor 5
18 Automatikgetriebe;

Parkhilfe-Steuerung.

 5
19 – –
20 ESP-Steuerung 5
21 Motor D2L (20147 kW) 10
22 Heizung 40
23 Türsteuerung 30
24 Zigarettenanzünder 25
25 Kabelbaumsteuerung 25
26 12-V-Stromversorgungspunkte. 30
27 FSI-Vorzündungssteuerung;

Benzinrelais, EKP 1.6.

 15
28 – –
29 Strommesser 10
30 Vorheizung 20
31 Vakuumpumpe 20
32 Türsteuerung 30
33 Schiebedach 30
34 Komfortsteuerung 25
35 Alarmsensor, Hupe 5
36 Scheinwerferwaschanlage 20
37 Sitze 30
38 Motor 10
39 Automatikgetriebe 20
40 Heizung 40
41 Heckklappe, Leistung 15
42 Kabelbaumsteuerung 15
43 Anhängersteuerung 15
44 Anhängersteuerung 20
45 Anhängersteuerung 15
46 Beheizte Düsen;

Heizungssteuerung;

Klimaanlage.

 5
47 Lambdasonde 10
48 Lambdasonde 10
49 Lichtschalter 7,5

Sicherungsplan, Motorraum, linker Teil

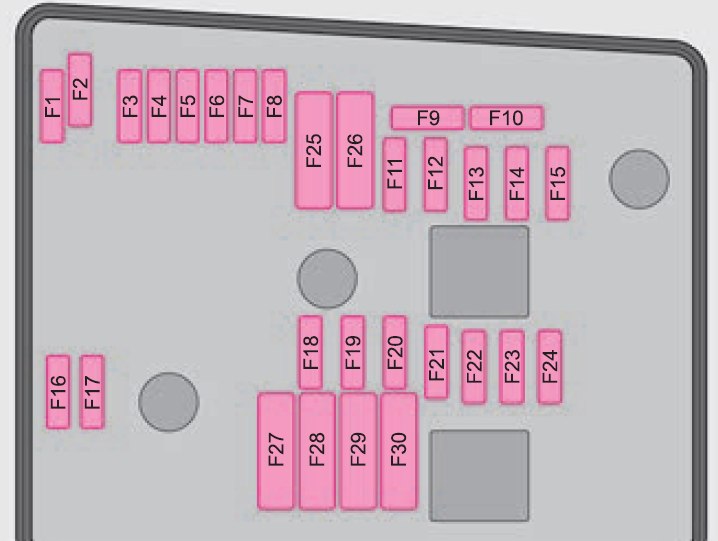

Sicherungsplan des Motorraums, linker Teil, für die Klimaanlage.

Nummer Beschreibung Ampere [A]
1 Reinigung 30
2 Lenksäule 5
3 Kabelbaumsteuerung 5
4 ABS 30
5 Getriebe AQ 15
6 Kombi 5
7 – –
8 Radio 15
9 Telefon 5
10 Hauptrelais im Motorraum FSI und Stromversorgung Diesel-/Einspritzmodul. 5
Hauptrelais im Motorraum D2L

(2,0 FSI 147 kW).

 10
11 – –
12 Gateway CAN 5
13 Stromversorgung Benzin-Einspritzmodul 25
Stromversorgung Diesel-Einspritzmodul 30
14 Spule 20
15 Motor T71/20 FSI 5
Pumpenrelais 10
16 Pumpe ADS 30
17 Hupe 15
18 – –
19 Reinigung 30
20 – –
21 Lambdasonde 15
22 Bremspedal;

Geschwindigkeitssensor.

 5
23 Motor 1,6 Liter, Hauptrelais

(Relais 100)

 5
T 71 Diesel AGR 15
2.0 D2L Hochdruckkraftstoffpumpe. 10
24 ARF, Gangwechselventil 10
25 Beleuchtung rechts 40
26 Beleuchtung links 40
27 Motor 1.6 SLP 40
Glühkerzenrelais 1.9 TDI 50
28 L15 40
29 Elektrische Fensterheber (vorne und hinten) 50
Elektrische Fensterheber (vorne) 30
30 KLX 40

Position im Motorraum: Seitenpanel

Nummer Beschreibung Ampere [A]
B1 Lichtmaschine <140 W. 150
Lichtmaschine> 140 W. 200
C1 Servolenkung 80
D1 PTC (zusätzliche elektrische Luftheizung). 100
E1 Elektrischer Lüfter <500 W; Elektrischer Lüfter> 500 W. 50
80
F1 Mehrpunkt-Stromversorgung „30“;

Sicherungskasten innen.

 100
G1 Spannungsversorgung für Anhängersicherung

im Sicherungskasten innen.

 50
H1 – –

Seat Leon (2006) – Sicherungsschema

Baujahr: 2006.

Die Sicherung des Zigarettenanzünders (Steckdose) im Seat Leon (2006) ist die Sicherung 17 im Sicherungskasten

Sicherungen auf der linken Seite des Armaturenbretts

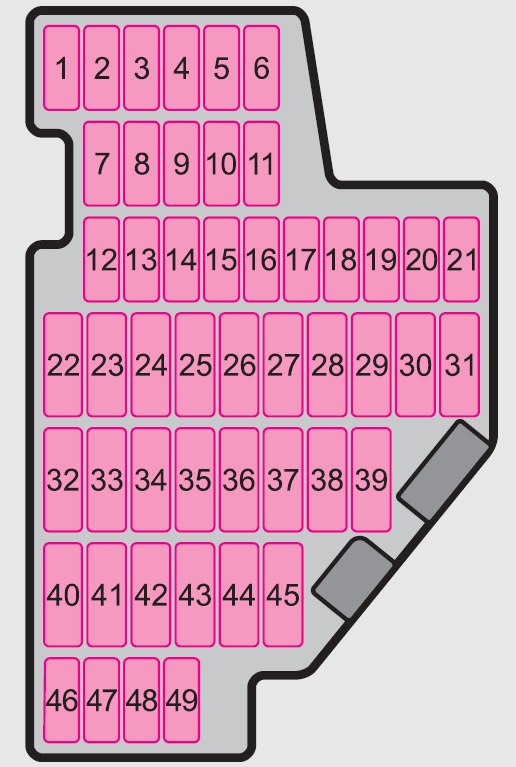

Sicherungen links am Armaturenbrett des Seat Leon (2006), Sicherung 17.

Nummer Beschreibung Ampere [A]
1 Diagnose-Steuergerät;

Instrumentenbeleuchtung;

Scheinwerfereinstellungs-Steuergerät;

Strommesser;

Beheizte Frontscheiben.

 10
2 Motorsteuergerät;

ABS-ESP-Steuergerät;

Automatikgetriebe;

Instrumententafel;

Anhängersteuergerät;

Lichtschalter;

Bremsensor;

Servolenkung;

Scheinwerfer links und rechts.

 5
3 Airbag 5
4 Heizung;

Rückfahrlichtschalter;

ASR-ESP-Schalter;

Telefon;

Düsen;

Elektrochromatischer Spiegel.

 5
5 Xenon-Scheinwerfer rechts 5
6 Xenon-Scheinwerfer links 5
7 – –
8 Anhänger-Installationskit

(Unterstützungslösung).

 5
9 – –
10 – –
11 – –
12 Zentralverriegelung 10
13 Diagnose;

Lichtschalter;

Regensensor.

 10
14 Automatikgetriebe;

Heizung;

ESP-Steuergerät;

Hebel Automatikgetriebe.

 5
15 Kabelbaum-Steuergerät 7,5
16 – –
17 Alarm 5
18 – –
19 Nebelscheinwerfer-Kit

(Unterstützungslösung).
20 – –
21 Motor D2L

(2,0 l 147 kW 4-Gang TFSI).

 10
22 Lüftersteuerung 40
23 Elektrische Fensterheber vorne 30
24 – –
25 Heckscheibenheizung 25
26 Elektrische Fensterheber hinten 30
27 Motor (Messgerät / Kraftstoffpumpenrelais) 15
28 Komfortsteuerung 25
29 – –
30 Automatikgetriebe 20
31 Vakuumpumpe 20
32 – –
33 Schiebedach 30
34 Komfortsteuerung 25
35 – –
36 Scheinwerferwaschanlage 20
37 Sitzheizung 30
38 Motor D2L

(2,0 l 147 kW 4-Gang TFSI).

 10
39 – 20
40 Lüftersteuerung 40
41 Scheibenwischermotor;

Kabelbaum-Steuergerät.

 15
42 12V-Steckdose;

Zigarettenanzünder.

 15
43 Vormontage Anhängerstütze 15
44 Vormontage Anhängerstütze 20
45 Vormontage Anhängerstütze 15
46 – –
47 Motor D2L

(2,0 l 147 kW 4-Gang TFSI).

 10
48 Motor D2L

(2,0 l 147 kW 4-Gang TFSI).

 10
49 – –

Sicherungsplan, Motorraum, linker Teil

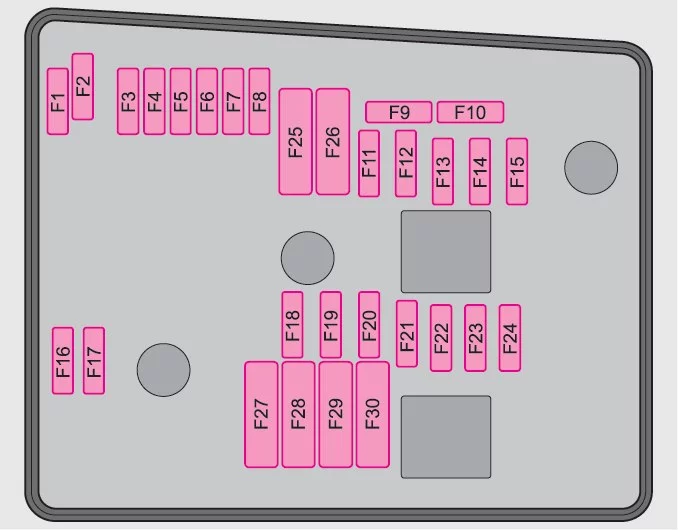

Sicherungsplan des Motorraums, linker Teil, für 2,0 l TFSI Motor.

Nr. Beschreibung Ampere [A]
1 Reinigung 30
2 Lenksäule 5
3 Kabelbaum-Steuergerät 5
4 ABS 30
5 Getriebe AQ 15
6 Instrumententafel 5
7 – –
8 Radio 15
9 Telefon 5
10 Hauptrelais im FSI,

Motorraum Diesel,

Stromversorgung Einspritzmodul.

 5
Hauptrelais im Motorraum D2L

(2.0 FSI 147 kW).

 10
11 – –
12 Gateway CAN 5
13 Stromversorgung Benzin-Einspritzmodul 25
Stromversorgung Diesel-Einspritzmodul 30
14 Zündspule 20
15 Motor T71/20 FSI 5
Pumpenrelais 10
Leggere  SEAT Alhambra 7M (1996-2010) – Sicherungskasten
16 Pumpe ADS 30
17 Hupe 15
18 – –
19 Reinigung (?) 30
20 – –
21 Lambdasonde 15
22 Bremspedal, Geschwindigkeitssensor 5
23 Motor 1.6, Hauptrelais

(Relais Nr. 100).

 5
T 71 Diesel AGR 10
2.0 D2L Hochdruckkraftstoffpumpe 15
24 ARF, Ventilwechsler 10
25 Beleuchtung rechts 40
26 Beleuchtung links 40
27 Motor 1.6 SLP 40
Glühkerzenrelais 1.9 TDI 50
28 KL15 40
29 Elektrische Fensterheber (vorne und hinten) 50
Elektrische Fensterheber (vorne) 30
30 X – Auspuffrelais 40

Position im Motorraum: Seitenpanel

Nr Beschreibung Ampere [A]
B1 Lichtmaschine <140 W. 150
Lichtmaschine> 140 W. 200
C1 Servolenkung 80
D1 Mehrpunkt-Stromversorgung „30“;

Sicherungskasten innen.

 100
E1 Lüfter <500 W; Lüfter> 500 W. 50
80
F1 PTC

elektrische Zusatzheizung über Luft

 100
G1 Spannungsversorgung Anhängersicherung

im Sicherungskasten innen.

 50
H1 Zentralverriegelung (4F8 mit Autolock) –

Seat Leon (2007) – Sicherungskastenbelegung

Baujahr: 2007.

Die Sicherung des Zigarettenanzünders (Steckdose) im Seat Leon (2007) ist die Sicherung 42 im Sicherungskasten

Sicherungen auf der linken Seite des Armaturenbretts

Sicherungen links am Armaturenbrett des Seat Leon (2007), Sicherung 42.

Nummer Beschreibung Ampere [A]
1 Diagnose;

Instrumententafel;

Beleuchtung der Anzeigen;

Scheinwerfer-Instrumententafel;

Strommesser;

Beheizte Scheibenwischer.

 10
2 Motorsteuergerät;

ABS-ESP-Instrumententafel;

Automatikgetriebe;

Instrumententafel;

Anhänger-Instrumententafel;

Lichtschalter;

Bremsensor;

Servolenkung;

Scheinwerfer rechts und links.

 5
3 Airbag 5
4 Heizung;

Rückfahrschalter;

ASR-ESP-Schalter;

Telefon;

Düsen;

Elektrochromatischer Blendschutzspiegel;

Tomtom Navigation.

 5
5 Xenon-Scheinwerfer rechts 5
6 Xenon-Scheinwerfer links 5
7 – –
8 Vorrüstung Anhängerkupplung

(Unterstützungslösung)

 5
9 – –
10 – –
11 – –
12 Zentralverriegelung 10
13 Diagnose;

Lichtschalter;

Regensensor.

 10
14 Automatikgetriebe;

Heizung;

ESP-Steuergerät;

Hebel Automatikgetriebe.

 5
15 Kabelsteuergerät 7,5
16 – –
17 Alarm 5
18 – –
19 Nebelscheinwerfer-Kit (unterstützte Lösung)
20 – –
21 Motor D2L (2,0 l 147 kW 4 Stufen TFSI) 10
22 Lüftersteuerung 40
23 Elektrische Fensterheber (vorne) 30
24 – –
25 Heckscheibenheizung 25
26 Elektrische Heckfenster 30
27 Motor (Kraftstoffsteuergerät/Pumpenrelais) 15
28 Komfortsteuerung 25
29 – –
30 Automatikgetriebe 20
31 Vakuumpumpe 20
32 – –
33 Schiebedach 30
34 Komfortsteuerung 25
35 – –
36 Scheinwerferwaschanlage 20
37 Sitzheizung 30
38 Motor D2L (2,0 l 147 kW 4 Stufen TFSI) 10
39 – 20
40 Lüftersteuerung 40
41 Verkabelung Scheibenwischermotor

hinten/Klimaanlage

 15
42 12 V Steckdose;

Zigarettenanzünder.

 15
43 Vorrüstung Anhängerkupplung 15
44 Vorrüstung Anhängerkupplung 20
45 Vorrüstung Anhängerkupplung 15
46 – –
47 Motor D2L (2,0 l 147 kW 4 Stufen TFSI) 10
48 Motor D2L (2,0 l 147 kW 4 Stufen TFSI) 10
49 – –

Sicherungsbelegung, Motorraum, linker Teil

Sicherungsbelegung des Motorraums, linker Teil, für den Zigarettenanzünder.

Nummer Beschreibung Ampere [A]
1 Sauber 30
2 Lenksäule 5
3 Kabelsteuergerät 5
4 ABS 30
5 Getriebe AQ 15
6 Instrumententafel 5
7 – –
8 Radio 15
10 Hauptrelais im FSI,

Motorraum Diesel,

Einspritzmodulversorgung.

 5
Hauptrelais im Motorraum D2L

(2.0 FSI 147 kW).

 10
11 – –
12 Gateway CAN 5
13 Einspritzmodulversorgung Benzin 25
Einspritzmodulversorgung Diesel 30
14 Spirale 20
15 Motor T71/20 FSI 5
Pumpenrelais 10
16 ADS-Pumpe 30
17 Hupe 15
18 – –
19 Leer 30
20 – –
21 Lambdasonde 15
22 Bremspedal;

Geschwindigkeitssensor.

 5
23 Motor 1.6, Hauptrelais

(Relais Nr. 100)

 5
T 71 Diesel AGR 10
2.0 D2L Hochdruckkraftstoffpumpe 15
24 ARFl

Getriebeventil.

 10
25 Beleuchtung rechte Seite 40
26 Beleuchtung linke Seite 40
27 Motor 1.6 SLP 40
Glühkerzenrelais 1.9 TDI 50
28 KL15 40
29 Elektrische Fensterheber (vorne und hinten) 50
Elektrische Fensterheber (vorne) 30
30 X – Auspuffrelais 40

Position im Motorraum: Sicherungskasten

Nummer Beschreibung Ampere [A]
B1 Lichtmaschine <140 W. 150
Lichtmaschine> 140 W. 200
C1 Servolenkung 80
D1 Mehrpunktversorgung „30“.

Sicherungskasten innen

 100
E1 Lüfter <500 W/Lüfter> 500 W. 50
80
F1 PTC (Zusatzheizung

elektrisch über Luft)

 100
G1 Spannungsversorgung Sicherung Anhänger

im Sicherungskasten innen

 50
H1 Zentralverriegelung gesteuert

(4F8 mit Autolock).

 –

Seat Leon (2008) – Sicherungskastenbelegung

Baujahr: 2008

Sicherungen auf der linken Seite des Armaturenbretts

Nummer Beschreibung Amp [A]
1 Diagnose;

Instrumententafel;

Beleuchtung der Anzeigen;

Scheinwerfer-Instrumententafel;

Strommesser;

Beheizte Scheibenwischer.

 10
2 Motorsteuergerät;

ABS-ESP-Instrumententafel;

Automatikgetriebe;

Instrumententafel;

Anhänger-Instrumententafel;

Lichtschalter;

Bremsensor;

Servolenkung;

Scheinwerfer rechts und links.

 5
3 Airbag 5
4 Heizungsschalter,

Rückwärtsgang;

ASR-ESP-Schalter;

Telefon;

Düsen;

Elektrochromatischer Spiegel;

Tomtom Navigation.

 5
5 Xenon-Scheinwerfer rechts 5
6 Xenon-Scheinwerfer links 5
7 – –
8 – –
9 – –
10 – –
11 – –
12 Zentralverriegelung 10
13 Diagnose;

Lichtschalter;

Regensensor.

 10
14 Automatikgetriebe;

Heizung;

ESP-Steuergerät;

Hebel Automatikgetriebe.

 5
15 Kabelsteuergerät 7,5
16 – –
17 Alarm 5
18 – –
19 – –
20 – –
21 Motorsteuerung 10
22 Lüfterschalter 40
23 Elektrische Fensterheber (vorne) 30
24 – –
25 Heckscheibenheizung 25
26 Elektrische Heckfenster 30
27 Motor (Kraftstoffsteuergerät/Pumpenrelais) 15
28 Komfortsteuerung 25
29 – –
30 Automatikgetriebe 20
31 Vakuumpumpe 20
32 – –
33 Schiebedach 30
34 Komfortsteuerung 25
35 – –
36 Scheinwerferwaschanlage 20
37 Sitzheizung 30
38 Motorsteuerung 10
39 – –
40 Lüfterschalter 40
41 Verkabelung Scheibenwischermotor Heckscheibe,

Instrumententafel

 15
42 12 V Versorgung;

Zigarettenanzünder.

 15
43 Vorrüstung Anhängerkupplung 15
44 Vorrüstung Anhängerkupplung 20
45 Vorrüstung Anhängerkupplung 15
46 – –
47 Motorsteuerung 10
48 Motorsteuerung 10
49 – –

Sicherungsbelegung, Motorraum, linker Teil

Nr. Beschreibung Amp [A]
1 Frei 30
2 – –
3 Kabelsteuergerät 5
4 ABS 30
5 Getriebe AQ 15
6 Kommunikation/Lenksäule 5
7 Zündschlüssel 40
8 Radio 15
9 Telefon;

TomTom Navigation.

 5
10 Motorsteuerung 5
Motorsteuerung 10
11 – –
12 Gateway 5
13 Einspritzmodulversorgung Benzin 25
Einspritzmodulversorgung Diesel 30
14 Spirale 20
15 Motorsteuerung 5
Kraftstoffpumpenrelais 10
Leggere  Seat Exeo ST (2009-2013) – Sicherungskasten
16 Rechte Beleuchtung 30
17 Hupe 15
18 – –
19 Sauber 30
20 – –
21 Lambdasonde 15
22 Bremspedal;

Geschwindigkeitssensor.

 5
23 Motorsteuerung 5
Motorsteuerung 10
Motorsteuerung 15
24 ARF, Ventilwechsel 10
25 ABS-Pumpe 40
26 Linke Beleuchtung 40
27 Motorsteuerung 40
Motorsteuerung 50
28 – –
29 Elektrische Fensterheber (vorne und hinten) 50
Elektrische Fensterheber (vorne) 30
30 Zündschlüssel 40

Position im Motorraum: Sicherungskasten

Nummer Beschreibung Amp [A]
B1 Lichtmaschine <140 W. 150
Lichtmaschine> 140 W. 200
C1 Servolenkung 80
D1 Mehrpunktversorgung „30“;

Sicherungskasten intern.

 100
E1 Lüfter <500 W; Lüfter> 500 W. 50
80
F1 PTC

(elektrische Zusatzheizung über Luft)

 80
G1 PTC

(elektrische Zusatzheizung über Luft)

 40
H1 Zentralverriegelung –

Seat Leon (2009) – Sicherungsbelegung

Die Sicherung des Zigarettenanzünders (Steckdose) im Seat Leon (2009) ist die Sicherung 42 im Sicherungskasten.

Baujahr: 2009

Sicherungen auf der linken Seite des Armaturenbretts

Nr. Beschreibung Amp [A]
1 Diagnose;

Instrumententafel;

Instrumentenbeleuchtung;

Scheinwerfer-Instrumententafel;

Strommesser;

Beheizte Scheibenwischer;

Motorsteuerung;

AFS-Scheinwerfer.

 10
2 Motorsteuergerät;

ABS-ESP-Instrumententafel;

Automatikgetriebe;

Instrumententafel;

Anhänger-Instrumententafel;

Lichtschalter;

Bremsensor;

Servolenkung;

Scheinwerfer rechts und links.

 10
3 Airbag 5
4 Heizung;

Rückfahrschalter;

ASR-ESP-Schalter;

Elektrischer Spiegel;

Parkfernbedienung;

Ölstandsensor.

 5
5 Scheinwerfer rechts Xenon 10
6 Scheinwerfer links Xenon 10
7 – –
8 Anhängerkupplungs-Installationsassistent 5
9 – –
10 – –
11 – –
12 Zentralverriegelung 15
13 Diagnose;

Lichtschalter;

Regensensor;

Beheizte Heckscheibe.

 10
14 Automatikgetriebe;

Heizung;

ESP-Steuergerät;

Hebel Automatikgetriebe.

 5
15 – –
16 – –
17 Alarm 5
18 Kombi;

Hebel mit START STOP Funktion.

 5
19 Nebelscheinwerfer-Assistent 20
20 Navigation;

Radio mit START STOP Funktion.

 15
21 Motorsteuerung 10
22 Lüfterschalter 40
23 Elektrische Fensterheber (vorne) 30
24 Karosseriesteuergerät 20
25 Heckscheibenheizung 25
26 Elektrische Heckfenster 30
27 Motor

(Kraftstoffkontrolle/Pumpenrelais)

 15
28 Komfortsteuerung 30
29 – –
30 Automatikgetriebe 20
31 Vakuumpumpe 20
32 – –
33 Schiebedach 25
34 Komfort-Instrumententafel;

Zentralverriegelung.

 25
35 – –
36 Scheinwerferwaschanlage 20
37 Sitzheizung 30
38 Motorsteuerung 10
39 Telefon mit START STOP Funktion 10
40 Lüfterschalter 40
41 Verkabelung Scheibenwischermotor Heckscheibe,

Instrumententafel.

 20
42 12 V Steckdose;

Zigarettenanzünder.

 15
43 Vorrüstung Anhängerkupplung 15
44 Vorrüstung Anhängerkupplung 20
45 Vorrüstung Anhängerkupplung 15
46 – –
47 Motorsteuerung 10
48 Motorsteuerung 10
49 – –

Sicherungsbelegung, Motorraum, linker Teil

Nr. Beschreibung Amp [A]
1 Scheibenwischer 30
2 DQ200 Wechsel 30
3 Kabelsteuergerät 5
4 ABS 20
5 AQ Wechsel 15
6 Instrumententafel;

Lenksäule.

 5
7 Zündschlüssel 40
8 Radio 15
9 Telefon;

TomTom Navigation.

 5
10 Motorverwaltung 5
Motorverwaltung 10
11 – –
12 Elektronisches Steuergerät 5
13 Einspritzmodulversorgung Benzin 15
Einspritzmodulversorgung Diesel 30
14 Spirale 20
15 Motorverwaltung 5
Pumpenrelais 10
16 Beleuchtung rechts 30
17 Hupe 15
18 – –
19 Sauber 30
20 Wasserpumpe 10
Pumpe mit Drucksensor für Motor 1.8 20
21 * Lambdasonde 15
22 Bremspedal, Geschwindigkeitssensor 5
23 * Motorsteuerung 5
Motorsteuerung 10
Motorsteuerung 15
24 AKF, Getriebeventil 10
25 * ABS-Pumpe 40
26 Beleuchtung links 30
27 * Motorsteuerung 40
Motorsteuerung 50
28 – –
29 Elektrische Fensterheber (vorne und hinten) 50
Elektrische Fensterheber (vorne) 30
30 Startschlüssel 50
* Nennleistung je nach Motor

Seat Leon (2010) – Sicherungsplan

Die Sicherung des Zigarettenanzünders (Steckdose) im Seat Leon (2010) ist die Sicherung 42 im Sicherungskasten.

Baujahr: 2010.

Sicherungen auf der linken Seite des Armaturenbretts

Nr. Beschreibung Amp [A]
1 Diagnose;

Instrumententafel;

Instrumentenbeleuchtung;

Scheinwerfer-Instrumententafel;

Strommesser;

Beheizte Scheibenwischer;

Motorsteuerung;

AFS-Scheinwerfer.

 10
2 Motorsteuergerät;

ABS-ESP-Instrumententafel;

Automatikgetriebe;

Instrumententafel;

Anhänger-Instrumententafel;

Lichtschalter;

Bremsensor;

Servolenkung;

Rechter und linker Scheinwerfer.

 10
3 Airbag 5
4 Heizung;

Rückwärtsschalter;

ASR-ESP-Schalter;

Elektrischer Spiegel;

Fernbedienung Parken;

Ölstandsensor.

 5
5 Rechter Xenon-Scheinwerfer 10
6 Linker Xenon-Scheinwerfer 10
7 – –
8 Anhängerkupplungs-Installationsassistent 5
9 – –
10 – –
11 – –
12 Zentralverriegelung 15
13 Diagnose;

Lichtschalter;

Regensensor;

Beheizte Heckscheibe.

 10
14 Automatikgetriebe;

Heizung;

ESP-Steuergerät;

Automatikgetriebehebel.

 5
15 – –
16 – –
17 Alarm 5
18 Kombi;

Hebel mit START STOP Funktion.

 5
19 Nebelscheinwerfer-Lichtassistenz 20
20 Navigation;

Radio mit START STOP Funktion.

 15
21 Motorsteuerung 10
22 Lüfterschalter 40
23 Elektrische Fensterheber (vorne) 30
24 Karosserie-Steuergerät 20
25 Beheizte Heckscheibe 25
26 Elektrische Heckfenster 30
27 Motor (Kraftstoffsteuergerät/Pumpenrelais) 15
28 Komfortsteuerung 30
29 – –
30 – –
31 Vakuumpumpe 20
32 – –
33 Schiebedach 25
34 Komfort-Instrumententafel;

Zentralverriegelung.

 25
35 – –
36 Scheinwerferwaschanlage 20
37 Sitzheizung 30
38 Motormanagement 10
39 Telefon mit START STOP Funktion 10
40 Lüfterschalter 40
41 Verkabelung Heckscheibenwischermotor,

Instrumententafel

 20
42 12 V Steckdose;

Zigarettenanzünder.

 15
43 Vorbereitung Anhängerstütze 15
44 Vorbereitung Anhängerstütze 20
45 Vorbereitung Anhängerstütze 15
46 – –
47 Motormanagement 10
48 Motormanagement 10
49 – –

Sicherungsplan, Motorraum, linker Teil

Nummer Beschreibung Amp [A]
1 Scheibenwischer 30
2 Getriebe DQ200 30
3 Kabelsteuergerät 5
4 ABS 20
5 Getriebe AQ 15
6 Instrumententafel;

Lenksäule.

 5
7 Zündschlüssel 40
8 Radio 15
9 Telefon;

TomTom Navigation.

 5
10 Motorsteuerung 5
Motorsteuerung 10
11 – –
12 Elektronisches Steuergerät 5
13 Stromversorgung Benzin-Einspritzmodul 15
Stromversorgung Diesel-Einspritzmodul 30
14 Spirale 20
15 Motorsteuerung 5
Pumpenrelais 10
16 Beleuchtung rechts 30
17 Hupe 15
18 – –
19 Reinigung 30
20 Wasserpumpe 10
Pumpe mit Drucksensor für Motor 1.8 20
21 * Lambdasonde 15
22 Bremspedal;

Geschwindigkeitssensor.

 5
23 * Motorsteuerung 5
Motorsteuerung 10
Motorsteuerung 15
24 AKF, Getriebeventil 10
25 * ABS-Pumpe 40
26 Beleuchtung links 30
27 * Motorsteuerung 40
Motorsteuerung 50
28 – –
29 * Elektrische Fensterheber (vorne und hinten) 50
Elektrische Fensterheber (vorne) 30
30 Zündschlüssel 50
* Nennleistung je nach Motor
Leggere  Seat Altea (2005-2015) – Sicherungskasten

Seat Leon – Sicherungskastenbelegung

Baujahr: 2020, 2021.

Die Sicherung des Zigarettenanzünders (Steckdose) im Seat Leon ist die Sicherung 52 im Sicherungskasten in der Kabine.

Farbe Ampere [A]
Hellbraun 5
Braun 7,5
Rot 10
Blau 15
Gelb 20
Weiß oder transparent 25
Grün 30
Orange 40

2020

Sicherungen im Fahrzeuginnenraum

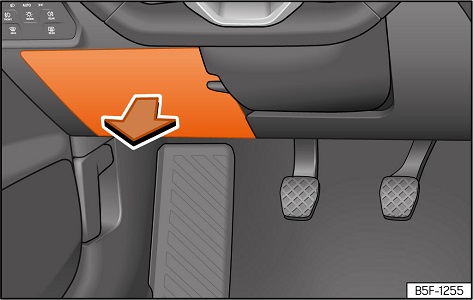

Sicherungen im Fahrzeuginnenraum des Seat Leon, Sicherung 52 für Zigarettenanzünder.

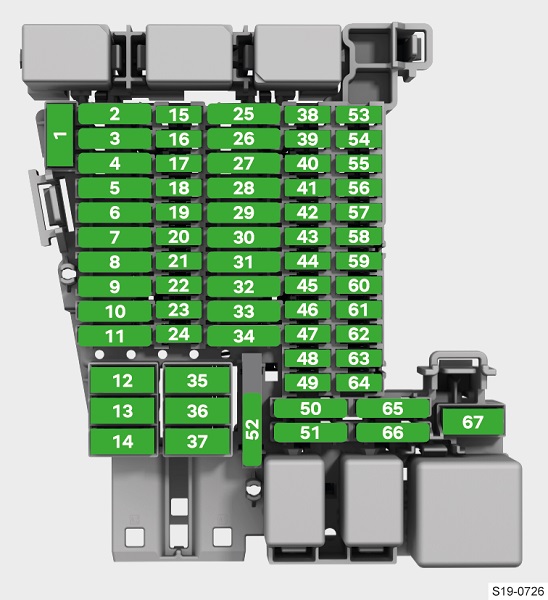

Detailansicht der Sicherungen im Fahrzeuginnenraum des Seat Leon, Sicherung 52.

Nummer Beschreibung | Ampere [A]
Nummer Beschreibung | Ampere [A]
3 Anhänger 25
4 SCR;

Adblue.

 20
5 Hebel Automatikgetriebe 25
6 Innenbeleuchtung 30
8 Schiebedach 20
7 Sitzheizung 30
9 Linke Tür 30
11 Anhänger 15
12 Rechte Seitenbeleuchtung 40
13 Zentralverriegelung 40
14 Beats Audio CAN und MOST. 30
16 Airbag 7,5
17 SCR, Motorrelais, 1,5 10
18 KESSY 7,5
19 Instrumententafel 7,5
20 Kommunikationszentrum 7,5
21 Rückfahrkamera 7,5
24 Steuergerät Kupplung 4×4 Haldex 15
25 Vordere Sicherheitsgurte RGS+EBSS 25
26 Rechte Tür 30
27 Vordere Sicherheitsgurte RGS+EBSS 25
28 PHEV;

Deaktivierung des Hochspannungssystems für Rettungseinsätze;

Kennzeichnung mit gelbem Aufkleber.

 10
29 Anhänger 15
Nummer Beschreibung | Ampere [A]
30 Radio 30
31 Anhänger 25
34 Steckdose 230 V 30
35 Linke Seitenbeleuchtung 40
36 Klimaanlagenlüftung 40
37 Elektrische Heckklappe 30
39 Lenkradheizung 10
40 Akustisches Warnsignal 7,5
41 Barriere 7,5
42 Hebel Automatikgetriebe 7,5
43 Bedienfeld Klimaanlage und Heizung;

Heckscheibenheizung;

AA-Kompressor.

 10
44 Diagnose;

Handbremsschalter;

Lichtschalter;

Rückfahrlicht;

Innenbeleuchtung;

Schwellerbeleuchtung.

 7,5
45 Lenksäule 7,5
46 Radio-Display 7,5
47 Fahrmodus. 10
48 USB 7,5
52 12 V Steckdose 20
58 Parksensoren;

Steuergerät Parkassistent;

Frontkamera;

Radar.

 7,5
59 Rückfahrlichtschalter;

Klimasensor;

Elektrochromatischer Spiegel.

 7,5
60 Diagnose;

Scheinwerfersteuergerät;

Scheinwerferhöhenverstellung.

 7,5
61 Starten;

Kupplungssensor.

 7,5
65 Audioverstärker 10
66 Heckscheibenwischer 15
67 Heckscheibenheizung 30
Integrierte Sicherung / Ampere [A]
Steckdose hinten 230 V 30
Fahrersitz elektrisch verstellbar 15

Sicherungen im Motorraum

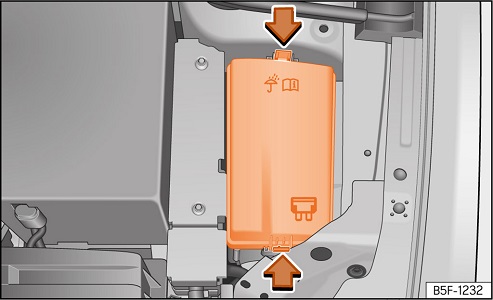

Sicherungen im Motorraum des Seat Leon, relevant für den Kupplungssensor.

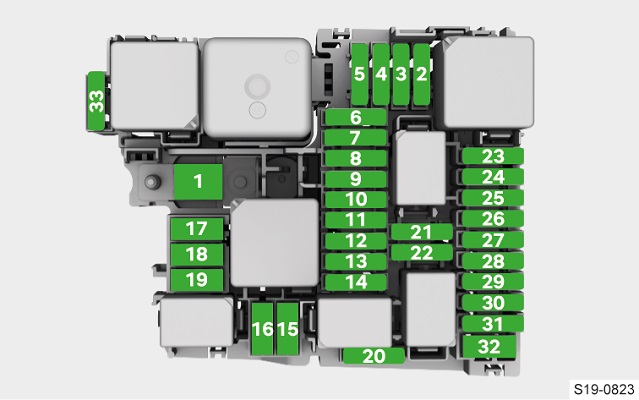

Übersicht der Sicherungen im Motorraum des Seat Leon, Detail Kupplungssensor.

Nummer Beschreibung | Ampere [A]
Nummer Beschreibung | Ampere [A]
2 Motorsteuergerät 7,5
3 Kraftstoffpumpensteuergerät 7,5/10/20
4 Signal linker Scheinwerfer KL 30 15
5 Signal rechter Scheinwerfer KL 30 15
7 Automatikgetriebepumpe 30
8 Signal Servobremse KL 30 40
9 Akustisches Signal 15
10 Lavalunotto 30
11 PHEV-Kühlung 7,5
12 Automatikgetriebe-Steuergerät 15/30
13 ESP-Steuergerät 25
14 Standheizung 20
15 ESP-Steuergerät 40
Nummer Beschreibung | Ampere [A]
16 PHEV, Automatikgetriebe-Modul 50
17 PTC 40
18 PTC 40
20 Vorderes Differential 15
21 Motorsteuergerät 7,5
22 Starten 30
23 Motorsteuergerät (Diesel / Benzin) 15
24 Motorsensoren 7,5/10
25 Motorsensoren 7,5/10
26 Motorversorgung 7,5/10
27 Lambdasonde 10/15
28 Motor 10/20
29 Kraftstoffpumpensteuergerät 15/20/30
30 Hochdruckpumpe 1,0 10
33 PTC 40

2021

Sicherungen im Fahrzeuginnenraum

Sicherungen im Innenraum des Seat Leon, Position des Kupplungssensors.

Nahaufnahme der Sicherungen im Innenraum des Seat Leon, Kupplungssensor.

Nummer Beschreibung | Ampere [A]
Nummer Beschreibung | Ampere [A]
3 Anhänger 25
4 SCR;

Adblue.

 20
5 Hebel Automatikgetriebe 25
6 Innenbeleuchtung 30
8 Schiebedach 20
7 Sitzheizung 30
9 Linke Tür 30
11 Anhänger 15
12 Beleuchtung rechte Seite 40
13 Zentralverriegelung 40
14 Beats Audio CAN und MOST. 30
16 Airbag 7,5
17 SCR, Motorrelais, 1,5 10
18 KESSY 7,5
19 Instrumententafel 7,5
20 Kommunikationszentrum 7,5
21 Rückfahrkamera 7,5
24 Steuergerät Kupplung 4×4 Haldex 15
25 Vordere Sicherheitsgurte RGS+EBSS 25
26 Rechte Tür 30
27 Vordere Sicherheitsgurte RGS+EBSS 25
28 PHEV;

Deaktivierung des Hochspannungssystems für Rettungseinsätze;

Kennzeichnung mit gelbem Aufkleber.

 10
29 Anhänger 15
Nummer Beschreibung | Ampere [A]
30 Radio 30
31 Anhänger 25
34 Steckdose 230V 30
35 Linke Seitenbeleuchtung 40
36 Klimaanlagenlüftung 40
37 Elektrische Heckklappe 30
39 Lenkradheizung 10
40 Akustisches Warnsignal 7,5
41 Barriere 7,5
42 Hebel Automatikgetriebe 7,5
43 Bedienfeld Klimaanlage und Heizung;

Heckscheibenheizung;

AA-Kompressor.

 10
44 Diagnose;

Handbremsschalter;

Lichtschalter;

Rückfahrlicht;

Innenbeleuchtung;

Schwellerbeleuchtung.

 7,5
45 Lenksäule 7,5
46 Radio-Display 7,5
47 Fahrmodus. 10
48 USB 7,5
52 12 V Steckdose 20
58 Parksensoren;

Steuergerät Parkassistent;

Frontkamera;

Radar.

 7,5
59 Rückfahrlichtschalter;

Klimasensor;

Elektrochromatischer Spiegel.

 7,5
60 Diagnose;

Scheinwerfersteuergerät;

Scheinwerferhöhenregulierung.

 7,5
61 Starten;

Kupplungssensor.

 7,5
65 Audioverstärker 10
66 Heckscheibenwischer 15
67 Heckscheibenheizung 30
Integrierte Sicherung / Ampere [A]
Steckdose hinten 230 V 30
Fahrersitz elektrisch verstellbar 15

Sicherungen im Motorraum

Sicherungsbelegung im Motorraum des Seat Leon, spezifisch für Kupplungssensor.

Sicherungsdiagramm im Motorraum des Seat Leon, Fokus auf Kupplungssensor.

Nummer Beschreibung | Ampere [A]
Nummer Beschreibung | Ampere [A]
2 Motorsteuergerät 7,5
3 Kraftstoffpumpensteuergerät 7,5/10/20
4 Signal linker Scheinwerfer KL 30 15
5 Signal rechter Scheinwerfer KL 30 15
7 Automatikgetriebepumpe 30
8 Signal Servobremse KL 30 40
9 Akustisches Signal 15
10 Lavalunotto 30
11 PHEV-Kühlung 7,5
12 Automatikgetriebe-Steuergerät 15/30
13 ESP-Steuergerät 25
14 Heizung aus dem Stand 20
15 ESP-Steuergerät 40
Nummer Beschreibung | Ampere [A]
16 PHEV, Automatikgetriebe-Modul 50
17 PTC 40
18 PTC 40
20 Vorderes Differential 15
21 Motorsteuergerät 7,5
22 Starten 30
23 Motorsteuergerät (Diesel / Benzin) 15
24 Motorsensoren 7,5/10
25 Motorsensoren 7,5/10
26 Motorversorgung 7,5/10
27 Lambdasonde 10/15
28 Motor 10/20
29 Kraftstoffpumpensteuergerät 15/20/30
30 Hochdruckpumpe 1,0 10
33 PTC 40

Über den Seat Leon (2005-2021)

Der Seat Leon, produziert von 2005 bis 2021, ist ein beliebtes Kompaktfahrzeug, das eine Kombination aus Stil, Leistung und Praktikabilität bietet. Dieses Modell ist bekannt für sein modernes Design und fortschrittliche technologische Funktionen. Der Seat Leon war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die unterschiedliche Leistungs- und Effizienzstufen boten. Dank seiner Zuverlässigkeit und seines Komforts wurde er zu einer beliebten Wahl unter Fahrern, die ein dynamisches und gleichzeitig sparsames Fahrzeug suchen.

Sicherungskastenbelegung Seat Leon

Diese Seite zeigt die Sicherungskastenbelegung für das Modell Seat Leon, die für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. In diesem Fahrzeug befindet sich der Sicherungskasten normalerweise im Innenraum, unter dem Armaturenbrett auf der Fahrerseite, und auch im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration zu haben.

Post correlati:

  1. Seat Ibiza I (021A) (1984-1993) – Batterie
  2. Seat Ibiza II (6K) (1993-1999) – Batterie
  3. Seat Leon I (1999-2006) – Batterie
  4. Seat Leon II (2005-2012) – Batterie
  5. Seat Toledo II (1999-2004) – Batterien
  6. Seat Mii (ab 2011) – Batterien
  7. Seat Exeo ST (2009-2013) – Sicherungskasten
  8. Sitz Ibiza 6J (2016-2017) – Sicherungskasten
Thomas Schneider

Thomas Schneider

Thomas Schneider ist Kfz-Techniker und Automobilenthusiast mit über 12 Jahren Erfahrung im Bereich Fahrzeug­elektrik und Diagnose. Er spezialisiert sich auf Sicherungskästen, elektrische Systeme und Fahrzeugdiagramme verschiedener Automarken. Auf sicherungskasten-schema.com veröffentlicht er übersichtliche Sicherungsbelegungen, Schaltpläne und praktische Hinweise, die Autofahrern helfen, elektrische Probleme schneller zu verstehen und zu lösen.
