Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Seat Ibiza 1993–2021, erhalten Informationen zur Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Seat Ibiza (1993-2002) – Sicherungsplan
Baujahr: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Die Sicherung des Zigarettenanzünders (Steckdose) im Seat Ibiza (1993-2002) ist die Sicherung 49 im Sicherungskasten.

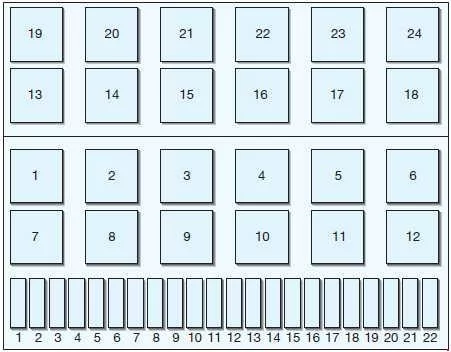

Sicherungsplan
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Abblendlicht links und Regler |
| 2 | 10 | Abblendlicht rechts und Regler |
| 3 | 10 | Kennzeichenbeleuchtung |
| 4 | 15 | Heckscheibenwischer |
| 5 | 15 | Scheibenwaschanlage und Frontscheibenwischer |
| 6 | 20 | Frischluftgebläse;
Klimaanlage. |
| 7 | 10 | Seiten- und Rücklicht rechts;
Motorraumbeleuchtung. |
| 8 | 10 | Positions- und Rücklicht – links |
| 9 | 20 | Beheizbare Spiegel, Heckscheibe |
| 10 | 15 | Nebelscheinwerfer vorne und hinten |
| 11 | 10 | Fernlicht links;
Warnblinkanlage. |
| 12 | 10 | Fernlicht rechts |
| 13 | 10 | Hupe |
| 14 | 10 | Rückfahrscheinwerfer;
Sitzheizung. |
| 15 | 10 | Motorausrüstung |
| 16 | 15 | Instrumententafel;
Uhr; Innenbeleuchtung; Signalleuchten. |
| 17 | 10 | Blinker |
| 18 | 20 | Kraftstoffpumpe;
Lambdasonde; Einspritzdüsen. |
| 19 | 30 | Kühlerlüftergruppe |
| 20 | 10 | Bremslichter |
| 21 | 15 | Zentralverriegelung;
Kofferraumbeleuchtung; Radio. |
| 22 | 10 | Zigarettenanzünder |
| Relais | ||
| 1 | – | |
| 2 | Heckscheibenwischerrelais | |
| 3 | Leistungsrelais | |
| 4 | Relais Kontakt „X“ | |
| 5 | – | |
| 6 | Relais Notbeleuchtung | |
| 7 | Scheinwerferwischerrelais | |
| 8 | Waschpumpen-Timer-Relais;
Frontscheibenwischer. |
|
| 9 | Relais für akustisches Warnsignal eingeschaltet | |
| 10 | Nebelscheinwerferrelais oder Verbindungsbrücke. | |
| 11 | Zweiklanghornrelais oder Verbindungsbrücke | |
| 12 | Kraftstoffpumpe oder Zündkerzenrelais | |
| 13 * | – | |
| 14 * | Zentralverriegelung mit Fernbedienung (160)
oder Relais 2. Lüftergeschwindigkeit elektrisch (80). |
|
| 15 * | Sammelrohrrelais (1) | |
| 16 * | Elektrischer Lüfter 2. Geschwindigkeit | |
| 15 | Elektronisches Sicherungskastenrelais
für Dieselmotorsteuerung (144), Turbodiesel (166) |
|
| 16 | ||
| 17 * | Sicherung Zündkerzen Motor
Diesel oder ABS-Relais (178) |
|
| 18 * | ABS-Relais (178) oder Relais für
Modelle mit Doppelscheinwerfer (145) / (200) |
|
| 19 * | Zentralverriegelung mit Fernbedienung (160) | |
| 20 * | Sicherung elektrische Fensterheber (53) | |
| 21 * | Motorrelais (31) / 2. Geschwindigkeit
elektrischer Lüfter (53). |
|
| 22 * | Automatikgetriebe-Relais (150) | |
| 23 * | Diesel-Zündkerzenrelais
oder ABS-Sicherung. |
|
| 24 * | EDS-Relais (79) oder
Automatikgetriebe-Relais (150). |
|
| * – diese Relaispositionen können variieren | ||
Seat Ibiza (2002-2008) – Sicherungskastenplan
Baujahr: 2002, 2003, 2004, 2005, 2006, 2007, 2007.
Die Sicherung des Zigarettenanzünders (Steckdose) im Seat Ibiza (2002-2008) ist die Sicherung 49 im Sicherungskasten auf dem Armaturenbrett.
| Farbe | Ampere [A] |
|---|---|
| Beige | 5 A |
| Braun | 7,5 A |
| Rot | 10 A |
| Blau | 15 A |
| Gelb | 20 A |
| Weiß/Natur | 25 A |
| Grün | 30 A |
Position des Sicherungskastenplans: Seat Ibiza 3 Sicherungen – Beschreibung
Fahrgastraum
Die Sicherungen befinden sich auf der linken Seite des Armaturenbretts hinter einer Abdeckung.
Bei Modellen mit Rechtslenkung befinden sich die Sicherungen auf der rechten Seite des Armaturenbretts hinter einer Abdeckung.
Motorraum
Befindet sich im Motorraum an der Batterie.

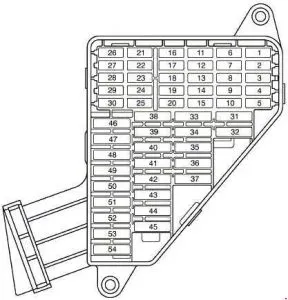

Sicherungen auf der linken Seite des Armaturenbretts
| Nummer | Beschreibung | Ampere [A] |
| 1 | ab 2006:
Sekundärwasserpumpe 1,8 20 VT (T16) |
15 |
| 2 | ABS/ESP | 10 |
| 3 | – | – |
| 4 | Bremslicht, Kupplungsschalter;
Relaiswicklungen. |
5 |
| 5 | Motorsteuergerät (Benzin) | 5 |
| 6 | Rechtes Seitenlicht | 5 |
| 7 | Linkes Seitenlicht | 5 |
| 8 | Spiegelheizungssteuerung | 5 |
| 9 | Lambdasonde | 10 |
| 10 | Signal „S“. Radioeinheit | 5 |
| 11 | ab 2006:
Stromversorgung elektrische Spiegel. |
5 |
| 12 | Scheinwerferhöhenverstellung | 5 |
| 13 | Drucksensor/
Ölstandsensor. |
5 |
| 14 | Zusatzheizmotor;
Kraftstoffpumpe; Ölpumpe. |
10 |
| 15 | Automatikgetriebe | 10 |
| 16 | Sitzheizung | 15 |
| 17 | Motorsteuergerät | 5 |
| 18 | Instrumententafel;
Heizung und Lüftung; Navigation; Scheinwerferhöhenverstellung; Elektrischer Spiegel. |
10 |
| 19 | ab 2006:
Rückfahrlicht |
10 |
| bis 2005:
Rückfahrlicht |
10 | |
| 20 | Scheibenwaschpumpe | 10 |
| 21 | Rechtes Fernlicht | 10 |
| 22 | Linkes Fernlicht | 10 |
| 23 | Kennzeichenbeleuchtung;
Seitenblinker. |
5 |
| 24 | Heckscheibenwischer | 10 |
| 25 | Einspritzdüsen (Kraftstoff) | 10 |
| 26 | Bremslichtschalter;
ESP (Lenksensor). |
10 |
| 27 | Instrumententafel;
Diagnose. |
5 |
| 28 | Handschuhfachbeleuchtung;
Kofferraumbeleuchtung; Innenbeleuchtung. |
10 |
| 29 | Klimatronic | 5 |
| 30 | ab 2006:
Zentralverriegelungssteuerung |
5 |
| 31 | Fenstersteuerung vorne links | 25 |
| 32 | bis 2005:
Zentralverriegelungssteuerung. |
15 |
| 33 | Akustisches Signal mit
autonomer Stromversorgung. |
15 |
| 34 | Motorsteuergerät | 15 |
| 35 | Panorama | 20 |
| 36 | Heizung;
Motorlüfter. |
25 |
| 37 | Scheinwerferwaschpumpe | 20 |
| 38 | Nebelscheinwerfer vorne und hinten | 15 |
| 39 | Motorsteuergerät (Benzin) | 15 |
| 40 | ab 2006:
Motorsteuergerät Diesel+ Kraftstoffpumpe SDI |
30 |
| bis 2005:
Motorsteuergerät (Diesel). |
20 | |
| 41 | Kraftstoffstandanzeige | 15 |
| 42 | Zündtransformator+
Motorsteuergerät T70 |
15 |
| 43 | Nebelscheinwerfer (rechte Seite) | 15 |
| 44 | Fenstersteuerung hinten links | 25 |
| 45 | Fenstersteuerung vorne rechts | 25 |
| 46 | Frontscheibenwischer | 20 |
| 47 | Beheizbare Frontscheibe | 20 |
| 48 | Anzeigeeinheit | 15 |
| 49 | Zigarettenanzünder | 15 |
| 50 | ab 2006:
Verriegelungseinheit |
15 |
| bis 2005:
Regensensor aktuell; Zentralverriegelung. |
20 | |
| 51 | Radio;
CD; GPS; Telefon. |
20 |
| 52 | Hupe | 20 |
| 53 | Nebelscheinwerfer (linke Seite) | 15 |
| 54 | Fenstersteuerung hinten rechts | 25 |
Sicherungsplan im Motorraum an der Batterie
| Nr | Beschreibung | Ampere [A] |
| 1 | PTC (Zusatzheizung
elektrisch über Luft) |
40 |
| 2 | PTC (Zusatzheizung
elektrisch über Luft) |
40 |
| 3 | PTC (Zusatzheizung
elektrisch über Luft) |
40 |
Sicherungen im Motorraum über der Batterie
| Nummer | Beschreibung | Amp [A] |
| 1 | Lichtmaschine;
Starten. |
175 |
| 2 | Spannungsverteilung
im Fahrzeug. |
110 |
| 3 | Servolenkungspumpe | 50 |
| 4 | SLP
(Benzin); Vorglühen Zündkerzen (Diesel). |
50 |
| 5 | Heizung | 40 |
| 6 | ABS-Einheit | 40 |
| 7 | ABS-Einheit | 25 |
| 8 | Heizung | 30 |
| 9 | ABS-Einheit | 10 |
| 10 | Kabelsteuergerät | 5 |
| 11 | Klimaanlagenlüfter | 5 |
| 12 | – | – |
| 13 | Jatco-Einheit für
Automatikgetriebe. |
5 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
Position im Motorraum: Seitenwand
| Nr. | Beschreibung | Amp [A] |
| B1 | Lichtmaschine (<140 W) | 150 |
| Lichtmaschine (> 140 W) | 200 | |
| C1 | Servolenkung | 80 |
| D1 | PTC (Zusatzheizung
elektrisch über Luft). |
100 |
| E1 | Lüfter (> 500 W) | 80 |
| Lüfter (<500 W) | 50 | |
| F1 | Stromversorgung Mehrfachsteckdose „30“;
Sicherungskastenplan innen, |
100 |
| G1 | Spannungsversorgung Sicherung Anhänger
im Sicherungskastenplan innen. |
50 |
| H1 | – | – |
Seat Ibiza (2009) – Sicherungskasten-Diagramm
Baujahr: 2009.
Die Sicherung des Zigarettenanzünders (Steckdose) im Seat Ibiza (2009) ist die Sicherung 40 im Sicherungskasten.
| Farbe | Ampere [A] |
|---|---|
| Grau | 2 |
| Violett | 3 |
| Hellbraun | 5 |
| Braun | 7,5 |
| Rot | 10 |
| Blau | 15 |
| Gelb | 20 |
| Weiß oder transparent | 25 |
| Grün | 30 |
| Orange | 40 |

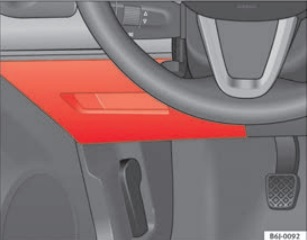

Position der Sicherungen
Die Sicherungen im Armaturenbrett befinden sich auf der linken Seite des Armaturenbretts.
Motorraum: Sicherungskastenabdeckung
Sicherungspläne

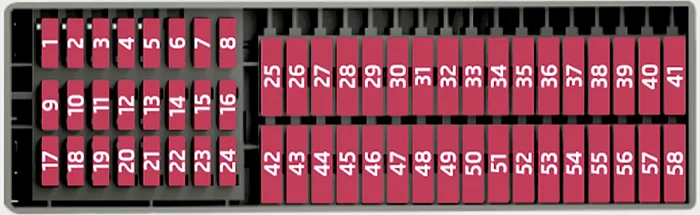

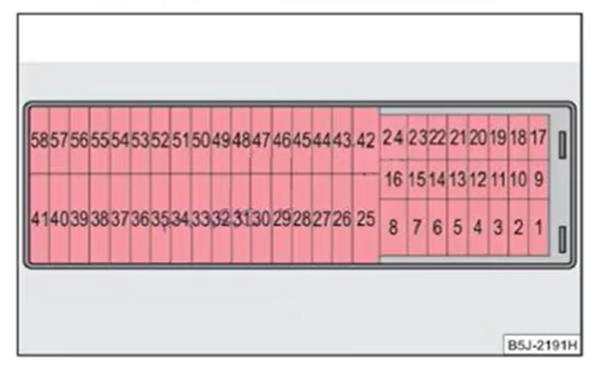

Sicherungen auf der linken Seite des Armaturenbretts
| Nummer | Beschreibung | Ampere [A] |
| 1 | Lenkunterstützung;
Motorfunktion. |
7,5 |
| 2 | Diagnose;
Heizung; Klimaanlage; Klimatronic; Elektrischer Spiegel; Navigator; Klimaanlagen-Druckschalter; Klimaanlagenlüfter; Kisi. |
10 |
| 3 | Motorsteuergerät Benzin;
Strommesser; Motorsteuergerät Diesel; Relaisspulen; Motorfunktion. |
5 |
| 4 | ABS-Schalter;
ESP (Lenksensor). |
10 |
| 5 | Rückfahrlicht-Heizdüse | 10 |
| 6 | Instrumententafel | 5 |
| 7 | Nebelschlussleuchte | 5 |
| 8 | – | – |
| 9 | Scheinwerfergriff | 10 |
| 10 | Scheinwerfergriff;
Kupplung (Benzin); Bremsen (alle). |
5 |
| 11 | Airbag-Steuergerät | 5 |
| 12 | Automatikgetriebe-Griff/Scheinwerfer | 10 |
| 13 | Außenspiegelsteuerung | 5 |
| 14 | Linke AFS-Scheinwerfer | 15 |
| 15 | Rechte AFS-Scheinwerfer | 15 |
| 16 | Im Kofferraum | 15 |
| 17 | Kennzeichenbeleuchtung;
Dimmer; Seitenlichtkontrollleuchte. |
5 |
| 18 | Widerstand | 5 |
| 19 | Elektronisches Steuergerät | 5 |
| 20 | Anzeigen | 15 |
| 21 | Beleuchtungssteuerung, Instrumententafel | 5 |
| 22 | Elektronisches Steuergerät,
beheizte Spiegel. |
5 |
| 23 | Motor-Einspritzmodul;
Regensensor; Getriebegriff; Anlasserrelais. |
7,5 |
| 24 | Handschuhfachbeleuchtung;
Kofferraumbeleuchtung; Innenbeleuchtung. |
10 |
| 25 | Parkhilfe | 20 |
| 26 | Anhängerkupplung | |
| 27 | 12 V Eingang;
Zigarettenanzünder. |
15 |
| 28 | Lambdasonde | 10 |
| 29 | Motorversorgung | 20 |
| 30 | Benzinmotorfunktion | 10 |
| 31 | Benzinmotorfunktion;
Glühkerzen; Relaisspule; Elektrischer Bi-Turbo-Lüfter. |
10 |
| 32 | Dieselmotor-Steuergerät | 15 |
| 33 | Versorgung des Kupplungsheizschalters | 5 |
| 34 | Kraftstoffsteuergerät;
Bi-Turbo-Motorversorgung. |
15 |
| 35 | Steuerung der Sitzheizung | 15 |
| 36 | Rechtes Abblendlicht | 10 |
| 37 | Linkes Abblendlicht | 10 |
| 38 | – | – |
| 39 | – | – |
| 40 | – | – |
| 41 | – | – |
| 42 | Hupe | 20 |
| 43 | Panoramadach | 30 |
| 44 | Scheibenwischer | 20 |
| 45 | Heckscheibenheizung | 20 |
| 46 | Radio;
VDA-Telefon; Bluetooth; Lenkradsteuerung. |
20 |
| 47 | Climatronic;
Klimaanlage. |
5 |
| 48 | Verriegelungseinheit | 15 |
| 49 | Elektrische Frontscheibe | 30 |
| 50 | Elektrische Heckscheiben | 30 |
| 51 | Automatikgetriebe-Steuerung | 30 |
| 52 | Alarm-/Volumensensor | 15 |
| 53 | EKP-Pumpenrelais | 15 |
| 54 | Rückfahrlichtlampe für Automatikgetriebe;
Nebelscheinwerfer. |
15 |
| 55 | Transformator eingeschaltet | 15 |
| 56 | Heckscheibenwischer | 10 |
| 57 | Abblendlicht (rechte Seite) | 15 |
| 58 | Abblendlicht (linke Seite) | 15 |
Sicherungen unter dem Lenkrad in der Relaisstütze
PTC-Sicherungen
| Nr | Beschreibung | Ampere [A] |
| 1 | Zusätzliche elektrische Luftheizung | 40 |
| 2 | Zusätzliche elektrische Luftheizung | 40 |
| 3 | Zusätzliche elektrische Luftheizung | 40 |
AUX 1 Sicherungen
| Nr | Beschreibung | Ampere [A] |
| 1 | Faro mit Abblendlicht (linke Seite) | 15 |
| 2 | Faro mit Abblendlicht (rechte Seite) | 15 |
| 3 | Scheinwerferwaschpumpe | 20 |
AUX 3 Sicherungen
| Nr | Beschreibung | Ampere [A] |
| 1 | Anhängersteuergerät | 15 |
| 2 | Anhängersteuergerät | 20 |
| 3 | Anhängersteuergerät | 20 |
Sicherungen im Motorraum über der Batterie

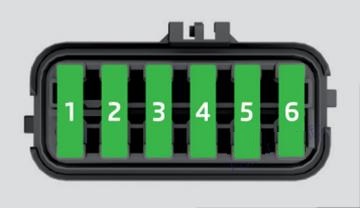

Nichtmetallische Sicherungen
| Nr | Beschreibung | Ampere [A] |
| 1 | ABS-Steuerung | 25 |
| 2 | Elektrolüfter;
Klimaanlagenlüfter. |
30 |
| 3 | Klimaanlagenlüfter | 5 |
| 4 | ABS-Einheit | 10 |
| 5 | Elektronisches Steuergerät | 5 |
| 6 | Einspritzmodul | 5 |
Seat Ibiza (2010) – Sicherungskasten-Diagramm
Baujahr: 2010.
Die Sicherung des Zigarettenanzünders (Steckdose) im Seat Ibiza (2010) ist die Sicherung 40 im Sicherungskasten auf dem Armaturenbrett.
| Farbe | Ampere [A] |
|---|---|
| Grau | 2 |
| Purpur | 3 |
| Hellbraun | 5 |
| Braun | 7,5 |
| Rot | 10 |
| Blau | 15 |
| Gelb | 20 |
| Weiß oder transparent | 25 |
| Grün | 30 |
| Orange | 40 |

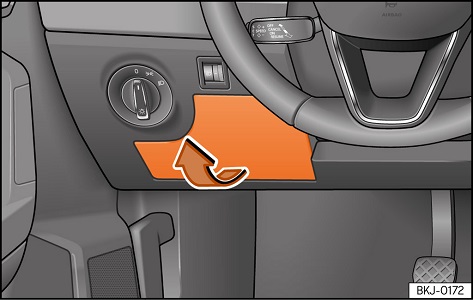

Position der Sicherungen
Die Sicherungen im Armaturenbrett befinden sich auf der linken Seite des Armaturenbretts.
Motorraum: Sicherungskastenabdeckung
Sicherungspläne
Sicherungen auf der linken Seite des Armaturenbretts
| Nr. | Beschreibung | Ampere [A] |
| 1 | Lenkunterstützung;
Motorfunktion. |
7,5 |
| 2 | Diagnose;
Heizung; Klimaanlage; Klimatronic; Elektrischer Spiegel mit Blendschutz; Navigator; Klimaanlagen-Druckschalter; Klimaanlagenlüfter; AFS-Steuergerät; Coming-Home-Relais; Soundaktor. |
10 |
| 3 | Benzinmotor-Steuerung;
Strommesser; Dieselmotor-Steuerung; Relaisspulen; Motorfunktion; Bi-Turbo-Kraftstoffsteuerung. |
5 |
| 4 | ABS-Schalter;
ESP (Lenksensor); Lichtschalter. |
10 |
| 5 | Rückfahrlicht;
Beheizte Düsen. |
10 |
| 6 | Instrumententafel | 5 |
| 7 | Nebelschlussleuchte | 5 |
| 8 | – | – |
| 9 | Projektorschalter | 10 |
| 10 | Projektorschalter;
Kupplung (Benzin); Bremsen (alle). |
5 |
| 11 | Airbag-Steuergerät | 5 |
| 12 | Automatikgetriebe-Schalter/
Projektoren. |
10 |
| 13 | Außenspiegelsteuerung | 5 |
| 14 | Linker AFS-Projektor | 15 |
| 15 | Rechter AFS-Projektor | 15 |
| 16 | – | – |
| 17 | Kennzeichenbeleuchtung;
Dimmer; Seitenlichtkontrollleuchte. |
5 |
| 18 | Widerstand | 5 |
| 19 | Elektronisches Steuergerät | 5 |
| 20 | Blinker | 15 |
| 21 | Beleuchtungssteuerung;
Instrumententafel. |
5 |
| 22 | Elektronisches Steuergerät;
Beheizte Spiegel. |
5 |
| 23 | Motor-Einspritzmodul;
Regensensor; Getriebeschalter; Anlasserrelais. |
7,5 |
| 24 | Handschuhfachbeleuchtung;
Kofferraumbeleuchtung; Innenbeleuchtung. |
10 |
| 25 | Parkhilfe | 5 |
| 26 | Anhängerkupplung | |
| 27 | – | – |
| 28 | Lambdasonde | 10 |
| 29 | Motorversorgung | 20 |
| 30 | Benzinmotorfunktion | 10 |
| 31 | Benzinmotorfunktion;
Glühkerzen; Relaisspule; Elektrischer Bi-Turbo-Lüfter. |
10 |
| 32 | Motorsteuergerät | 15 |
| 33 | Versorgung des Kupplungsschalters;
Heizrelais; Servomotor-Sensor. |
5 |
| 34 | Kraftstoffsteuergerät;
Bi-Turbo-Motorversorgung. |
15 |
| 35 | – | – |
| 36 | Rechtes Abblendlicht | 10 |
| 37 | Linkes Abblendlicht | 10 |
| 38 | Elektrolüftermotor | 30 |
| 39 | – | – |
| 40 | 12 V Eingang;
Zigarettenanzünder. |
15 |
| 41 | Steuerung der Sitzheizung;
Getränkehalter. |
25 |
| 42 | Hupe | 20 |
| 43 | Panoramadach | 30 |
| 44 | Scheibenwischer | 20 |
| 45 | Beheizte Heckscheibe | 20 |
| 46 | Radio;
VDA-Telefon; Bluetooth; Lenkradsteuerung. |
20 |
| 47 | Climatronic | 5 |
| 48 | Verriegelungseinheit | 25 |
| 49 | Elektrische Frontscheibe | 30 |
| 50 | Elektrische Heckscheiben | 30 |
| 51 | Automatikgetriebe-Steuerung | 30 |
| 52 | Alarm-/Volumensensor | 15 |
| 53 | Relais der elektrokinetischen Pumpe;
Bi-Turbo-Kraftstoffsteuergerät. |
15 |
| 54 | Rückfahrlicht für Automatikgetriebe;
Nebelscheinwerfer. |
15 |
| 55 | Transformator eingeschaltet | 15 |
| 56 | Heckscheibenwischer | 10 |
| 57 | Abblendlicht (rechte Seite) | 15 |
| 58 | Abblendlicht (linke Seite) | 15 |
Sicherungen unter dem Lenkrad in der Relaisstütze
PTC-Sicherungen
| Nr | Beschreibung | Ampere [A] |
| 1 | Zusätzliche elektrische Luftheizung | 40 |
| 2 | Zusätzliche elektrische Luftheizung | 40 |
| 3 | Zusätzliche elektrische Luftheizung | 40 |
AUX 1 Sicherungen
| Nr | Beschreibung | Ampere [A] |
| 1 | Scheinwerfer (linke Seite) | 15 |
| 2 | Scheinwerfer (rechte Seite) | 15 |
| 3 | Scheinwerferwaschpumpe | 20 |
AUX 3 Sicherungen
| Nr | Beschreibung | Ampere [A] |
| 1 | Anhängersteuergerät | 15 |
| 2 | Anhängersteuergerät | 20 |
| 3 | Anhängersteuergerät | 20 |
Sicherungen im Motorraum über der Batterie
Nichtmetallische Sicherungen
| Nummer | Beschreibung | Ampere [A] |
| 1 | ABS-Einheit | 25 |
| 2 | Elektrische Heizung;
Klimaanlagenlüfter. |
30 |
| 3 | Klimaanlagenlüfter | 5 |
| 4 | ABS-Einheit | 10 |
| 5 | Elektronisches Steuergerät | 5 |
| 6 | Einspritzmodul | 5 |
Seat Ibiza (2011) – Sicherungskastenbelegung
Baujahr: 2011.
Die Sicherung des Zigarettenanzünders (Steckdose) im Seat Ibiza (2011) ist die Sicherung 40 im Sicherungskasten auf dem Armaturenbrett.
| Farbe | Ampere [A] |
|---|---|
| Grau | 2 |
| Violett | 3 |
| Hellbraun | 5 |
| Braun | 7,5 |
| Rot | 10 |
| Blau | 15 |
| Gelb | 20 |
| Weiß oder transparent | 25 |
| Grün | 30 |
| Orange | 40 |
Position der Sicherungen
Die Sicherungen im Armaturenbrett befinden sich auf der linken Seite des Armaturenbretts.
Motorraum: Sicherungskastenabdeckung
Sicherungspläne
Sicherungen auf der linken Seite des Armaturenbretts
| Nummer | Beschreibung | Ampere [A] |
| 1 | Lenkhilfe;
Motorfunktion. |
7,5 |
| 2 | Diagnose;
Heizung; Klimaanlage; Klimatronic; Elektrischer Blendschutzspiegel; Navigator; Klimaanlagendruckschalter; Klimaanlagenlüfter; Kisi; AFS-Steuergerät; Coming-Home-Relais; Soundaktor. |
10 |
| 3 | Benzinmotor-Steuergerät;
Strommesser; Dieselmotor-Steuergerät; Relaisspulen; Motorfunktion; Bi-Turbo-Kraftstoffsteuergerät. |
5 |
| 4 | ABS-Schalter;
ESP (Lenksensor); Beleuchtungshebel. |
10 |
| 5 | Rückfahrlicht;
Beheizte Düsen. |
10 |
| 6 | Instrumententafel | 5 |
| 7 | Nebelschlussleuchte | 5 |
| 8 | – | – |
| 9 | Scheinwerferhebel | 10 |
| 10 | Scheinwerferhebel;
Kupplung (Benzin); Bremsen (alle). |
5 |
| 11 | Airbag-Steuergerät | 5 |
| 12 | Hebel für Automatikgetriebe,
Scheinwerfer. |
10 |
| 13 | Außenspiegelsteuerung | 5 |
| 14 | Linke AFS-Scheinwerfer | 15 |
| 15 | Rechte AFS-Scheinwerfer | 15 |
| 16 | – | – |
| 17 | Kennzeichenbeleuchtung;
Dimmer; Seitenlichtkontrollleuchte. |
5 |
| 18 | Widerstand | 5 |
| 19 | Elektronik-Steuergerät | 5 |
| 20 | Blinker | 15 |
| 21 | Beleuchtungssteuerung, Instrumententafel | 5 |
| 22 | Elektronik-Steuergerät;
Beheizte Spiegel. |
5 |
| 23 | Motor-Einspritzmodul;
Regensensor; Hebel für Automatikgetriebe; Anlasserrelais. |
7,5 |
| 24 | Handschuhfachbeleuchtung
Kofferraumbeleuchtung; Innenbeleuchtung. |
10 |
| 25 | Parkhilfe | 5 |
| 26 | Anhängerkupplung | |
| 27 | – | – |
| 28 | Lambdasonde | 10 |
| 29 | Motorstromversorgung | 20 |
| Vakuumpumpe (LPG) | 15 | |
| 30 | Benzinmotorfunktion | 10 |
| 31 | Benzinmotorfunktion;
Zündkerzen; Relaisspule; Bi-Turbo-Elektrolüfter. |
10 |
| 32 | Motorsteuergerät | 15 |
| 33 | Kupplungsschalter-Stromversorgung;
Heizrelais; Servosensor. |
5 |
| 34 | Kraftstoffsteuergerät;
Bi-Turbo-Motorstromversorgung. |
15 |
| 35 | – | – |
| 36 | Rechter Scheinwerfer | 10 |
| 37 | Linke Scheinwerfer;
Coming Home; Scheinwerferrelais (automatische Scheinwerferaktivierung). |
10 |
| 38 | Elektrolüftermotor | 30 |
| 39 | – | – |
| 40 | 12 V Eingang;
Zigarettenanzünder. |
15 |
| 41 | Sitzheizungssteuerung,
Getränkehalter. |
25 |
| 42 | Hupe | 20 |
| 43 | Panoramadach | 30 |
| 44 | Scheibenwischer | 20 |
| 45 | Beheizte Heckscheibe | 20 |
| 46 | Radio;
VDA-Telefon; Bluetooth; Lenkradbedienung; DC-Wandler; DC für Start/Stopp. |
20 |
| 47 | Klimatronic;
Klimaanlage. |
5 |
| 48 | Verriegelungseinheit | 25 |
| 49 | Elektrische Frontscheibe | 30 |
| 50 | Elektrische Heckscheiben | 30 |
| 51 | Automatikgetriebe-Steuerung | 30 |
| 52 | Alarm-/Volumensensor | 15 |
| 53 | Relais der elektrokinetischen Pumpe;
Bi-Turbo-Kraftstoffsteuergerät. |
15 |
| 54 | Rückfahrlicht für Automatikgetriebe;
Nebelscheinwerfer. |
15 |
| 55 | Transformator eingeschaltet | 15 |
| 20 | ||
| 56 | Heckscheibenwischer | 10 |
| 57 | Nebelscheinwerfer (rechte Seite) | 15 |
| 58 | Nebelscheinwerfer (linke Seite) | 15 |
Sicherungen unter dem Lenkrad in der Relaisunterstützung
PTC-Sicherungen
| Nr | Beschreibung | Ampere [A] |
| 1 | Elektrische Zusatzluftheizung | 40 |
| 2 | Elektrische Zusatzluftheizung | 40 |
| 3 | Elektrische Zusatzluftheizung | 40 |
AUX 1 Sicherungen
| Nr | Beschreibung | Ampere [A] |
| 1 | Linkes AFS-Tagfahrlicht | 15 |
| Navigation;
Bluetooth; MDI; Radiosteuerung. |
20 | |
| 2 | Rechtes AFS-Tagfahrlicht | 15 |
| Instrumententafel;
ESP-Relais. |
5 | |
| 3 | Scheinwerferwaschpumpe | 20 |
AUX 3 Sicherungen
| Nr | Beschreibung | Ampere [A] |
| 1 | Anhängersteuergerät | 15 |
| 2 | Anhängersteuergerät | 20 |
| 3 | Anhängersteuergerät | 20 |
Sicherungen im Motorraum über der Batterie
Nichtmetallische Sicherungen
| Nummer | Beschreibung | Ampere [A] |
| S1 | ABS-Einheit | 25 |
| S2 | Elektrische Heizung;
Klimaanlagenlüfter. |
30 |
| S3 | Automatikgetriebe-Regler | 30 |
| S4 | ABS-Einheit | 10 |
| S5 | Elektronische Steuereinheit | 5 |
| S6 | Einspritzmodul | 30 |
Seat Ibiza (2012) – Sicherungskastenbelegung
Baujahr: 2012.
Die Sicherung des Zigarettenanzünders (Steckdose) im Seat Ibiza (2012) ist die Sicherung 40 im Sicherungskasten.
| Farbe | Ampere [A] |
|---|---|
| Grau | 2 |
| Purpur | 3 |
| Hellbraun | 5 |
| Braun | 7,5 |
| Rot | 10 |
| Blau | 15 |
| Gelb | 20 |
| Weiß oder transparent | 25 |
| Grün | 30 |
| Orange | 40 |
Position der Sicherungen
Die Sicherungen im Armaturenbrett befinden sich auf der linken Seite des Armaturenbretts.
Motorraum: Sicherungskastenabdeckung
Sicherungspläne
Sicherungen auf der linken Seite des Armaturenbretts
| Nummer | Beschreibung | Ampere [A] |
| 1 | Servolenkung;
Motorfunktion; Strommesser. |
7,5 |
| 2 | Diagnose;
Heizung; Klimaanlage; Klimatronik; Elektrischer Blendschutzspiegel; Navigation; Klimaanlagendruckschalter; Klimaanlagenlüfter; AFS-Steuergerät; Coming-Home-Relais; Soundaktor; CCS. |
10 |
| 3 | Benzinmotor-Steuergerät;
Dieselmotor-Steuergerät; Relaisspulen; Motorfunktion; Bi-Turbo-Kraftstoffsteuergerät. |
5 |
| 4 | ABS-ESP-Steuergerät;
RKA-Schalter; Gateway-Steuergerät; ESP-Relais; Drehzahlsensor. |
10 |
| 5 | Rückfahrlicht;
Beheizte Düsen. |
10 |
| 6 | Instrumententafel | 5 |
| 7 | Nebelschlussleuchtenrelais;
Start-Stopp. |
7,5 |
| 8 | Schaltwippen am Lenkrad
für Automatikgetriebe. |
2 |
| 9 | Scheinwerferhebel;
Scheibenwischerschalter. |
10 |
| 10 | BCM Stromversorgung des elektronischen Steuergeräts | 5 |
| 11 | Airbag-Steuergerät | 5 |
| 12 | Automatikgetriebe;
LPG-System. |
10 |
| 13 | Außenspiegelsteuerung | 5 |
| 14 | Linke AFS-Scheinwerfer | 15 |
| 15 | Rechte AFS-Scheinwerfer | 15 |
| 16 | – | – |
| 17 | Kennzeichenbeleuchtung | 5 |
| 18 | Reinigungspumpe | 7,5 |
| 19 | Elektronische Steuereinheit | 5 |
| 20 | Blinker;
Bremslichter. |
15 |
| 21 | Beleuchtungssteuerung, Instrumententafel | 5 |
| 22 | Beheizte Spiegel | 5 |
| 23 | Motor-Einspritzmodul;
Regensensor; Hebel für Automatikgetriebe; Benzin-Hauptrelais. |
7,5 |
| 24 | Kofferraumbeleuchtung;
Innenbeleuchtung; Handschuhfachbeleuchtung. |
10 |
| 25 | Parkhilfe | 5 |
| 26 | Anhängerkupplung | |
| 27 | Scheinwerfersteuerung | 5 |
| 28 | Lambdasonde | 10 |
| 29 | Vakuumpumpe | 15 |
| LPG-Stromversorgung | 20 * 1 | |
| 30 | Elektromagnetische Motorspulen;
Zusatzheizungsrelais; Drucksensor; AKF-Ventil. |
15 |
| 31 | Benzinmotorfunktion;
Glühkerzen; Relaisspule; Elektrolüfter; Sekundärwasserpumpenrelais. |
10 |
| 32 | Motorsteuergerät | 15 |
| 20 | ||
| 30 * 2 | ||
| 33 | Kupplungsschaltersensor;
Zusatzheizungsrelaisspule; Servosensor. |
5 |
| 34 | Kraftstoffsteuergerät;
Vakuumpumpe. |
15 |
| 35 | – | – |
| 36 | Abblendlicht rechts | 10 |
| 15 * 3 | ||
| 37 | Abblendlicht links | 10 |
| 15 * 3 | ||
| 38 | Motorheizung | 30 |
| 39 | – | – |
| 40 | 12 V Eingang;
Zigarettenanzünder. |
15 |
| 41 | Sitzheizungssteuerung,
Getränkehalter. |
25 |
| 42 | Hupe | 20 |
| 43 | Panoramadach | 30 |
| 44 | Scheibenwischer | 20 |
| 45 | Beheizte Heckscheibe | 20 |
| 46 | Radio;
Bluetooth; USB + AUX-In; DC-DC-Wandler für Start-Stopp. |
20 |
| 47 | Klimatronic;
Autoklimaanlage; Gateway; Diagnose; Automatikgetriebe (ZSS-Verriegelung). |
5 |
| 48 | Verriegelungseinheit | 25 |
| 49 | Elektrische Fensterheber (vorne) | 25 |
| 50 | Elektrische Fensterheber (hinten) | 30 |
| 51 | Automatikgetriebe-Steuerung | 25 |
| 52 | Alarm | 15 |
| 53 | Relais der elektrokinetischen Pumpe;
Bi-Turbo-Kraftstoffsteuergerät. |
15 |
| 54 | Rückfahrlicht für Automatikgetriebe;
Nebelscheinwerfer; Abbiegelichter. |
15 |
| 55 | Transformator eingeschaltet | 15 |
| 20 * 2 | ||
| 56 | Heckscheibenwischer | 10 |
| 57 | Abblendlicht (rechte Seite);
Tagfahrlicht. |
15 |
| 58 | Abblendlicht (linke Seite);
Tagfahrlicht. |
15 |
| a) Wenn LPG vorhanden ist.
b) Nennleistung je nach Motor. c) Ob Start-Stopp vorhanden ist oder nicht. |
||
Sicherungen unter dem Lenkrad in der Relaisunterstützung
PTC-Sicherungen
| Nr. | Beschreibung | Ampere [A] |
| 1 | Elektrische Zusatzluftheizung | 40 |
| 2 | Elektrische Zusatzluftheizung | 40 |
| 3 | Elektrische Zusatzluftheizung | 40 |
AUX 1 Sicherungen
| Nummer | Beschreibung | Ampere [A] |
| 1 | Linkes AFS-Tagfahrlicht | 15 |
| 20 * | ||
| Navigator;
Bluetooth; MDI; Radiosteuerung. |
20 | |
| 2 | Rechtes AFS-Tagfahrlicht | 15 |
| 20 * | ||
| Instrumententafel;
ESP-Relais. |
5 | |
| 3 | Scheinwerferwaschpumpe | 20 |
| * Wenn Start-Stopp vorhanden ist oder nicht. | ||
AUX 3 Sicherungen
| Nr | Beschreibung | Ampere [A] |
| 1 | Anhängersteuergerät | 15 |
| 2 | Anhängersteuergerät | 20 |
| 3 | Anhängersteuergerät | 20 |
Sicherungen im Motorraum über der Batterie
Nichtmetallische Sicherungen
| Nr | Beschreibung | Ampere [A] |
| S1 | ABS-Einheit | 25 |
| S2 | Elektrische Heizung;
Klimaanlagenlüfter. |
30 |
| S3 | Automatikgetriebe-Regler | 30 |
| S4 | ABS-ESP-Steuergerät | 10 |
| S5 | Elektronische Steuereinheit | 5 |
| S6 | Einspritzmodul | 30 |
Seat Ibiza – Sicherungskastenbelegung
Baujahr: 2013, 2014, 2015.
Die Sicherung des Zigarettenanzünders (Steckdose) im Seat Ibiza ist die Sicherung 40 im Sicherungskasten auf dem Armaturenbrett.
| Farbe | Stromstärke [A] |
|---|---|
| Grau | 2 |
| Violett | 3 |
| Hellbraun | 5 |
| Braun | 7,5 |
| Rot | 10 |
| Blau | 15 |
| Gelb | 20 |
| Weiß oder transparent | 25 |
| Grün | 30 |
| Orange | 40 |
Position der Sicherungen
Die Sicherungen im Armaturenbrett befinden sich auf der linken Seite des Armaturenbretts.
Motorraum: Sicherungskastenabdeckung
Sicherungspläne
Sicherungen auf der linken Seite des Armaturenbretts
| Nummer | Beschreibung | Stromstärke [A] |
| 1 | Servolenkung;
Motorfunktion. |
7,5 |
| 2 | Diagnose;
Heizung; Klimaanlage; Klimatronic; Elektrischer Blendschutzspiegel; Navigator; Klimaanlagen-Druckschalter; Klimaanlagenlüfter; AFS-Steuergerät; Coming-Home-Relais; Soundaktor. |
10 |
| 3 | Benzinmotor-Steuerung;
Stromzähler; Dieselmotor-Steuerung; Relaisspulen; Motorfunktion; Bi-Turbo-Kraftstoffsteuerung. |
5 |
| 4 | ABS-Schalter;
ESP (Lenksensor); Beleuchtungshebel. |
10 |
| 5 | Rückfahrlicht;
Beheizte Düsen. |
10 |
| 6 | Armaturenbrett | 5 |
| 7 | Nebelschlussleuchte | 5 |
| 8 | – | – |
| 9 | Scheinwerferhebel | 10 |
| 10 | Scheinwerferhebel;
Kupplung (Benzin); Bremsen (alle). |
5 |
| 11 | Airbag-Steuergerät | 5 |
| 12 | Automatikgetriebehebel/
Scheinwerfer. |
10 |
| 13 | Außenspiegelsteuerung | 5 |
| 14 | Linker AFS-Scheinwerfer | 15 |
| 15 | Rechter AFS-Scheinwerfer | 15 |
| 16 | – | – |
| 17 | Kennzeichenbeleuchtung;
Dimmer; Seitenlichtkontrollleuchte. |
5 |
| 18 | Widerstand | 5 |
| 19 | Elektronisches Steuergerät | 5 |
| 20 | Blinker | 15 |
| 21 | Beleuchtungssteuerung;
Armaturenbrett. |
5 |
| 22 | Elektronisches Steuergerät;
Beheizte Spiegel. |
5 |
| 23 | Motor-Einspritzmodul;
Regensensor; Getriebehebel; Anlasserrelais. |
7,5 |
| 24 | Handschuhfachbeleuchtung;
Kofferraumbeleuchtung; Innenbeleuchtung. |
10 |
| 25 | Parkhilfe | 5 |
| 26 | Anhängerkupplung | |
| 27 | – | – |
| 28 | Lambdasonde | 10 |
| 29 | Motorstromversorgung | 20 |
| 30 | Benzinmotorfunktion | 10 |
| 31 | Benzinmotorfunktion;
Glühkerzen; Relaisspule; Bi-Turbo-Elektrolüfter. |
10 |
| 32 | Motorsteuergerät | 15 |
| 33 | Kupplungsschalter-Stromversorgung;
Heizungsrelais; Servolenkungssensor. |
5 |
| 34 | Kraftstoffsteuergerät;
Bi-Turbo-Motorstromversorgung. |
15 |
| 35 | – | – |
| 36 | Rechtes Abblendlicht | 10 |
| 37 | Linkes Abblendlicht | 10 |
| 38 | Elektrolüftermotor | 30 |
| 39 | – | – |
| 40 | 12 V Eingang;
Zigarettenanzünder. |
15 |
| 41 | Sitzheizungssteuerung;
Getränkehalter. |
25 |
| 42 | Hupe | 20 |
| 43 | Panoramadach | 30 |
| 44 | Scheibenwischer | 20 |
| 45 | Beheizbare Heckscheibe | 20 |
| 46 | Radio;
VDA-Telefon; Bluetooth; Lenkradsteuerung. |
20 |
| 47 | Climatronic | 5 |
| 48 | Verriegelungseinheit | 25 |
| 49 | Elektrische Frontscheibe | 30 |
| 50 | Elektrische Heckscheiben | 30 |
| 51 | Automatikgetriebe-Steuerung | 30 |
| 52 | Alarm-/Volumensensor | 15 |
| 53 | Relais der elektrokinetischen Pumpe;
Bi-Turbo-Kraftstoffsteuergerät. |
15 |
| 54 | Rückfahrlicht für Automatikgetriebe;
Nebelscheinwerfer. |
15 |
| 55 | Transformator eingeschaltet | 15 |
| 56 | Heckscheibenwischer | 10 |
| 57 | Abblendlicht (rechte Seite) | 15 |
| 58 | Abblendlicht (linke Seite) | 15 |
Sicherungen unter dem Lenkrad in der Relaisstütze
PTC-Sicherungen
| Nr | Beschreibung | Stromstärke [A] |
| 1 | Elektrische Zusatzluftheizung | 40 |
| 2 | Elektrische Zusatzluftheizung | 40 |
| 3 | Elektrische Zusatzluftheizung | 40 |
AUX 1 Sicherungen
| Nr | Beschreibung | Stromstärke [A] |
| 1 | Scheinwerfer (linke Seite) | 15 |
| 2 | Scheinwerfer (rechte Seite) | 15 |
| 3 | Scheinwerferwaschpumpe | 20 |
AUX 3 Sicherungen
| Nummer | Beschreibung | Stromstärke [A] |
| 1 | Anhängersteuergerät | 15 |
| 2 | Anhängersteuergerät | 20 |
| 3 | Anhängersteuergerät | 20 |
Sicherungen im Motorraum über der Batterie
Nichtmetallische Sicherungen
| Nummer | Beschreibung | Stromstärke [A] |
| 1 | ABS-Einheit | 25 |
| 2 | Elektrische Heizung;
Klimaanlagenlüfter. |
30 |
| 3 | Klimaanlagenlüfter | 5 |
| 4 | ABS-Einheit | 10 |
| 5 | Elektronische Steuerungseinheit | 5 |
| 6 | Einspritzmodul | 5 |
Seat Ibiza (2017-2019) – Sicherungsschema
Herstellungsjahr: 2017, 2018, 2019.
Die Sicherungen des Zigarettenanzünders (Steckdose) im SEAT Ibiza sind die Sicherungen Nr. 2 oder Nr. 55 im Sicherungskasten des Armaturenbretts.
| Farbe | Ampere [A] |
|---|---|
| Schwarz | 1 |
| Violett | 3 |
| Hellbraun | 5 |
| Braun | 7.5 |
| Rot | 10 |
| Blau | 15 |
| Gelb | 20 |
| Weiß oder transparent | 25 |
| Grün | 30 |
| Orange | 40 |
Fahrgastraum
Die Sicherungen befinden sich auf der linken Seite des Armaturenbretts hinter der Abdeckung.
Motor
Sicherungsbelegungsplan
2017
Instrumententafel
Sicherungsbelegung im Armaturenbrett (2017)
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| Nr | Beschreibung | Ampere [A] |
| 1 | Anhängerkupplung | 20 |
| 3 | Audioverstärker | 30 |
| 5 | Panoramadach | 30 |
| 6 | Zentralverriegelung | 40 |
| 8 | Climatronic-Gebläse | 30 |
| 10 | Anhängerkupplung | 20 |
| 11 | CNG-Magnetventile | 7.5 |
| 13 | Lichtschalter;
Lenksäule LSS mit SMLS; Diagnoseanschluss; Regen- und Lichtsensor. |
7.5 |
| 14 | Lenksäule LSS: Wischsteuerung | 10 |
| 15 | Instrumententafel | 7.5 |
| 16 | Stromversorgung der rechten Scheinwerfer | 40 |
| 17 | Elektrische Fensterheber der linken Tür | 30 |
| 18 | Scheibenwischer | 30 |
| 19 | Radio;
Multimediasystem. |
25 |
| 20 | Beheizbare Heckscheibe | 30 |
| 21 | SCR-Steuergerät | 30 |
| 23 | Rückfahrkamera | 7.5 |
| 24 | Telefon-Dockingstation;
Externer Audioquellenanschluss (doppelter USB-Aux IN-Eingang); Telefonverstärker; MIB-Display. |
7.5 |
| 25 | Elektronische Lenksäule (MFL) | 7.5 |
| 26 | Tür | 7.5 |
| 27 | Aktive Fahrwerkssteuerung | 7.5 |
| 28 | DWA-Sensor | 7.5 |
| 29 | DWA-Hupe | 7.5 |
| 31 | 9AA / 9AB Klima-Steuergerät | 7.5 |
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| 31 | 9AK Climatronic Steuergerät | 15 |
| 32 | Lenksäule LSS, ohne Kessy | 7.5 |
| 33 | Elektrische Fensterheber der rechten Tür | 30 |
| 35 | Stromversorgung der linken Scheinwerfer | 40 |
| 36 | Hupensignal | 20 |
| 37 | Sitzheizungssteuerung | 30 |
| 38 | BCM C63 Stromversorgung | 30 |
| 39 | BSD, PDC.MRR | 10 |
| 40 | Lichtschalter;
Diagnoseanschluss; Lichtintensitätseinstellung; Lenksäule LSS: Lichter, Halogenlichter, Rückfahrschalter. |
7.5 |
| 41 | Elektrochromatischer Spiegel;
Einstellung der nicht klappbaren Außenspiegel. |
7.5 |
| 42 | Kupplungspedal;
Anlasserrelais; CNG / SCR Relaisspule. |
7.5 |
| 43 | DWP-Relaisspule;
Scheibenwischermotor. |
15 |
| 44 | Airbag | 7.5 |
| 45 | Linker Scheinwerfer Leimo Plus | 7.5 |
| 46 | Rechter Scheinwerfer Leimo Plus | 7.5 |
| 48 | Lenksäulenverriegelung;
Kessy-Steuergerät. |
7.5 |
| 49 | SCR-Relaisspule | 7.5 |
| 51 | AA-Drucksensor;
Beheizte Düsen. |
7.5 |
| 53 | Automatikgetriebehebel, ZSS | 7.5 |
| 55 | Zigarettenanzünder | 30 |
| 56 | Luftgebläse | 30 |
| 58 | Doppelte Wasserpumpe | 7.5 |
| 59 | Beheizbare Rückspiegel | 10 |
| 60 | Anhängerkupplung | 30 |
| 61 | Anhängerkupplung | 30 |
Motor
Sicherungsbelegung im Motorraum (2017)
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| Nr | Beschreibung | Ampere [A] |
| 1 | Motor-Einspritzmodul | 30 |
| 2 | Kraftstoffdosierventil CTJ4 / T6P / TJ7);
Niedertemperatur-Kühlmittelpumpe (TJ4 / T6P / TJ7); Öldruckregelventil (TJ1); AGR-Kühlventil (TJ1); Hoch- und Niederdruckwasserpumpen (TJ1). |
7.5 |
| 3 | Lambdasonden | 15 |
| 4 | Relais der Benzinmotorpumpe (MPI);
Manometer-Steuergerät (TSI und Diesel). |
15 |
| 5 | Drucksensor;
EPW-Magnetventil; TOG-Sensor; PWM-Lüfter; Verteiler für variable Ventile; Aktivkohleventil; Öldruckventil (TSI). |
15 |
| 6 | Zündspulen (MPI und TSI) | 30 |
| 6 | Glühkerzenrelais;
Ansaugrohrwiderstand (Diesel). |
7.5 |
| 7 | Vakuumpumpe (TSI) | 15 |
| 8 | EKP-Injektoren;
Relaisspule (MPI und CNG); Kraftstoffdosierventil (Diesel). |
10 |
| 9 | Servosensor | 7.5 |
| 10 | Batterie Vref: Gateway, BDM und BCM | 7.5 |
| 14 | Motor-Einspritzmodul;
Hauptmotorrelais; ESC. |
15 |
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| 15 | Automatikgetriebe DQ200 und AQ160 | 30 |
| 17 | 50 Diag | 7.5 |
| 18 | Anlassermotor. | 30 |
| 20 | ESC (Pumpe) | 60 |
| ABS (Pumpe) | 40 | |
| 21 | ESC / ABS (Ventile) | 25 |
| 24 | Lüfter TH4 ohne Klimaanlage
für Länder mit gemäßigtem Klima |
30 |
| 25 | Lüfter TH4 mit Klimaanlage oder T5l
für Länder mit gemäßigtem Klima |
20 |
| 25 | PTC1 | 40 |
| 26 | Lüfter TJ1 / TJ4 / TJ7 / T6P oder TH4 / T5I
für Länder mit gemäßigtem Klima |
50 |
| 27 | Lüfter TH4 mit Klimaanlage oder T5I
für Länder mit gemäßigtem Klima |
30 |
| 27 | PTC 2 | 40 |
| 28 | PTC 3 | 40 |
2018, 2019
Instrumententafel
Sicherungsbelegung im Armaturenbrett (2018, 2019)
| Nr. | Beschreibung | Ampere [A] |
|---|---|---|
| Nr. | Beschreibung | Ampere [A] |
| 1 | Anhängerkupplung | 20 |
| 2 | Zigarettenanzünder;
Steckdose. |
20 |
| 3 | Audioverstärker | 30 |
| 5 | Panoramadach | 30 |
| 6 | Zentralverriegelung | 40 |
| 8 | Heizungsgebläse;
Climatronic. |
30 |
| 10 | Anhängerkupplung | 20 |
| 11 | GNC-Magnetventile | 7.5 |
| 13 | Lichtschalter;
Lenksäule LSS und SMLS; Diagnoseanschluss; Regen- und Lichtsensor. |
7.5 |
| 14 | Lenksäule LSS: Wischsteuerung | 10 |
| 15 | Instrumententafel | 7.5 |
| 16 | Stromversorgung des rechten Scheinwerfers | 40 |
| 17 | Fensterhebersteuerung der rechten Tür | 30 |
| 18 | Scheibenwischer | 30 |
| 19 | Radio;
Multimediasystem. |
25 |
| 20 | Beheizbare Heckscheibe | 30 |
| 21 | SCR-Steuergerät | 30 |
| 23 | Rückfahrkamera | 7.5 |
| 24 | Anschlussbox;
Externe Audioquellenverkabelung (doppelter USB-Aux IN-Eingang); Telefonverstärker; MIB-Display. |
5 |
| 25 | Elektronische Lenksäule (MFL) | 7.5 |
| 26 | Tür | 7.5 |
| 27 | Aktive Fahrwerkssteuerung | 7.5 |
| 28 | DWA-Sensor | 7.5 |
| Nr. | Beschreibung | Ampere [A] |
|---|---|---|
| 29 | DWA-Hupe | 7.5 |
| 31 | Klimaanlagensteuerung 9AA / 9AB | 7.5 |
| 31 | 9AK Climatronic Steuergerät | 15 |
| 32 | Lenksäule LSS, ohne Kessy | 7.5 |
| 33 | Fensterhebersteuerung der linken Tür | 30 |
| 35 | Stromversorgung der linken Scheinwerfer | 40 |
| 36 | Akustisches Signal | 20 |
| 37 | Sitzheizungssteuerung | 30 |
| 38 | BCM C63 Stromversorgung | 30 |
| 39 | BSD, PDC.MRR | 10 |
| 40 | Lichtschalter;
Diagnoseanschluss; Lichtleistungsanpassung; Lenksäule LSS: Lichter, Halogenscheinwerfer, Rückfahrschalter; Elektrochromatischer Spiegel; RKA ohne Radio. |
7.5 |
| 41 | Einstellung der klappbaren Außenspiegel | 7.5 |
| 42 | Kupplungspedal;
Zündrelais; CNG-Relais; Klimaanlagen-Drucksensor. |
7.5 |
| 43 | DWP-Relais;
Heckscheibenwischermotor; Beheizte Düsen. |
15 |
| 44 | Airbag | 7.5 |
| 45 | Linker Scheinwerfer Leimo Plus | 7.5 |
| 46 | Rechter Scheinwerfer Leimo Plus | 7.5 |
| 48 | Lenksäulenverriegelung;
Kessy-Steuergerät. |
7.5 |
| 49 | SCR-Relais | 7.5 |
| 53 | Automatikgetriebehebel, 2SS | 7.5 |
| 58 | Doppelte Wasserpumpe | 7.5 |
| 59 | Beheizbare Rückspiegel | 10 |
| 60 | Anhängerkupplung | 30 |
| 61 | Anhängerkupplung | 30 |
Motor
Sicherungsbelegung im Motorraum (2018, 2019)
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| Nr | Beschreibung | Ampere [A] |
| 1 | Motor-Einspritzmodul MPI | 10 |
| 1 | Motor-Einspritzmodul TSI | 15 |
| 1 | Motor-Einspritzmodul Diesel | 30 |
| 2 | Kraftstoffdosierventil (TJ4 / T6P / TJ7);
Niedertemperatur-Kühlmittelpumpe (TJ4 / T6P / TJ7); Öldruckregelventil (TJ1); AGR-Kühlmittelventil (TJ1); Hoch- und Niederdruckwasser (TJ1); SCR-Relaisspule. |
7.5 |
| 3 | Lambdasonden | 15 |
| 4 | Relais der Benzinmotorpumpe (MPI);
Manometer-Steuergerät (TSI und Diesel). |
15 |
| 5 | Drucksensor;
EPW-Magnetventil; TOG-Sensor; Elektrischer PWM-Lüfter; Nockenwellenregelventil; Aktivkohlebehälterventil; Öldruckregelventil (TSI). |
10 |
| 6 | Zündspulen (MPI und TSI) | 20 |
| 6 | Glühkerzenrelais;
Ansaugrohrwiderstand (Diesel). |
7.5 |
| 7 | Vakuumpumpe (TSI) | 15 |
| 8 | Injektoren;
EKP-Relaisspule (MPI und CNG); Kraftstoffdosierventil (Diesel). |
10 |
| 9 | Servosensor | 7.5 |
| 10 | Batterie Vref: Gateway, BDM und BCM | 7.5 |
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| 14 | Motor-Einspritzmodul;
Hauptmotorrelais; ESC. |
7.5 |
| 15 | Automatikgetriebe DQ200 und AQ160 | 30 |
| 17 | 50 Diag | 7.5 |
| 18 | Anlassermotor | 30 |
| 20 | ESC (Pumpe) | 60 |
| 20 | ABS (Pumpe) | 40 |
| 21 | ESC / ABS (Ventile) | 25 |
| 24 | Elektrischer Lüfter TH4 ohne Klimaanlage
für Länder mit gemäßigtem Klima |
30 |
| 25 | Lüfter TH4 mit Klimaanlage oder T5I
für Länder mit gemäßigtem Klima |
20 |
| 25 | PTC1 | 40 |
| 26 | Elektrischer Lüfter TJ1 / TJ4 / TJ7 / T6P oder TH4 / T5l
für Länder mit gemäßigtem Klima |
50 |
| 27 | Lüfter TH4 mit Klimaanlage oder T5I
für Länder mit gemäßigtem Klima |
30 |
| 27 | PTC2 | 40 |
| 28 | PTC3 | 40 |
Seat Ibiza – Sicherungsplan
Baujahr: 2020, 2021.
Die Sicherung des Zigarettenanzünders (Steckdose) im Seat Ibiza ist die Sicherung 4 im Sicherungskasten im Fahrgastraum.
| Farbe | Ampere [A] |
|---|---|
| Hellbraun | 5 |
| Braun | 7,5 |
| Rot | 10 |
| Blau | 15 |
| Gelb | 20 |
| Weiß oder transparent | 25 |
| Grün | 30 |
| Orange | 40 |
2020
Sicherungen im Fahrzeuginnenraum
| Nummer | Beschreibung | Ampere [A] | |||||
|---|---|---|---|---|---|---|
| Nummer | Beschreibung | Ampere [A] | |||||
| 1 | Anhängerkupplung | 20 | ||||
| 3 | Audioverstärker | 30 | ||||
| 4 | Zigarettenanzünder;
12V Steckdose. |
20 | ||||
| 5 | Panoramadach | 30 | ||||
| 6 | Zentralverriegelung | 40 | ||||
| 8 | Heizungsgebläse;
Klimatronic. |
30 | ||||
| 10 | Anhängerkupplung | 25 | ||||
| 11 | CNG-Füllstandsanzeige | 7,5 | ||||
| 13 | Lichtschalter;
Lenksäule LSS und SMLS; Diagnoseanschluss; Regen- und Lichtsensor. |
7,5 | ||||
| 14 | Lenksäule LSS: Scheibenwischerschalter | 10 | ||||
| 15 | Kombination, Anschluss an Alarmanlage (+ NZ4) | 7,5 | ||||
| 16 | Stromversorgung der rechten Beleuchtung | 40 | ||||
| 17 | Fensterheber in der rechten Tür | 30 | ||||
| 18 | Scheibenwischer | 30 | ||||
| 19 | Radio, Multimediasystem | 25 | ||||
| 20 | Heckscheibenheizung | 30 | ||||
| 21 | SCR-Steuergerät | 30 | ||||
| 23 | Rückfahrkamera | 7,5 | ||||
| 24 | Connectivity Box;
Anschluss an externe Audioquellen (doppeltes USB); MIB-Display. |
5 | ||||
| 25 | Elektronisches Lenksäulensystem (MFL) | 7,5 | ||||
| 26 | Gateway | 7,5 | ||||
| 27 | Steuergerät für aktive Federung | 7,5 | ||||
| 28 | DWA-Sensor | 7,5 | ||||
| Nummer | Beschreibung | Ampere [A] | |||||
|---|---|---|---|---|---|---|
| 29 | DWA-Hupe | 7,5 | ||||
| 31 | Klimaanlagen-Steuergerät 9AA/9AB | 7,5 | ||||
| Climatronic-Steuergerät 9AK | 15 | |||||
| 32 | Lenksäule LSS;
Ohne Kessy-System, |
7,5 | ||||
| 33 | Fensterheber in der linken Tür | 30 | ||||
| 35 | Stromversorgung der linken Beleuchtung | 40 | ||||
| 36 | Akustisches Signal | 20 | ||||
| 37 | Steuergerät für Sitzheizung | 30 | ||||
| 38 | BCM C63 Stromversorgung | 30 | ||||
| 39 | BSD, PDC, MRR, PLA | 10 | ||||
| 40 | Lichtschalter;
Diagnoseeingang; Scheinwerfer-Durchflussregler; Lenksäule LSS: Lichter, Halogenlichter, Schalter, Rückwärtsgang, elektrochromatischer Spiegel, RKA ohne Radio. |
7,5 | ||||
| 41 | Einstellung der nicht klappbaren Außenspiegel | 7,5 | ||||
| 42 | Kupplungspedal;
Zündrelais; CNG-Relaisspule; Klimaanlagen-Drucksensor. |
7,5 | ||||
| 43 | DWP-Relaisspule;
Heckscheibenwischermotor. |
15 | ||||
| 44 | Airbag | 7,5 | ||||
| 45 | Linkes LED-Frontlicht | 7,5 | ||||
| 46 | Rechtes LED-Frontlicht | 7,5 | ||||
| 48 | Lenksäulenverriegelung;
Kessy-Steuergerät. |
7,5 | ||||
| 49 | SCR-Relais | 7,5 | ||||
| 53 | Automatikgetriebehebel, ZSS | 7,5 | ||||
| 58 | Scheibenwaschpumpe | 7,5 | ||||
| 59 | Beheizbare Außenspiegel | 10 | ||||
| 60 | Anhängerkupplung | 30 | ||||
| 61 | Anhängerkupplung | 30 | ||||
Sicherungen im Motorraum
| Nummer | Beschreibung | Ampere [A] | |||||||
|---|---|---|---|---|---|---|---|---|
| Nummer | Beschreibung | Ampere [A] | |||||||
| 1 | Motor-Einspritzmodul MPI | 10 | ||||||
| Motor-Einspritzmodul TSI | 15 | |||||||
| Motor-Einspritzmodul Diesel | 30 | |||||||
| 2 | Kraftstoffmessventil (TJ4/T6P/TJ7);
Kühlmittelpumpe bei niedriger Temperatur (TJ4/T6P/TJ7); Öldruckregelventil (TJ1); AGR-Kühlventil (TJ1); Obere und untere Wasserpumpe (TJ1); SCR-Relaisspule; Zylinderkopfventil. |
7,5 | ||||||
| 3 | Lambdasonden | 15 | ||||||
| 4 | Kraftstoffpumpenrelais Benzin (MPI);
Blinkermodul (TSI und Diesel). |
15 | ||||||
| 5 | Elektrischer Lüfter (EC);
LDR-Ventil; Dampfabsorberventil und variables Ventil; Öldruckregelventil; Zylinderdeaktivierungsventile; WIV-Sensor; CNG-Druckregler. |
10 | ||||||
| 6 | Zündkerzen (MPI und TSI) | 20 | ||||||
| Glühkerzenrelais;
Ansaugrohrwiderstand (Diesel). |
7,5 | |||||||
| 7 | Vakuumpumpe (TSI, CNG) | 15 | ||||||
| 8 | Relaisspule für Injektoren und EKP (MPI);
Dosierventil (Dieselmotoren). |
10 | ||||||
| 9 | Assistenzsensor | 7,5 | ||||||
| 10 | Batterie Vref: Gateway, BDM und BCM | 7,5 | ||||||
| Nummer | Beschreibung | Ampere [A] | |||||||
|---|---|---|---|---|---|---|---|---|
| 12 | Abnehmbarer Kompressor | 10 | ||||||
| 14 | ESC;
Steuerelement der Relaisspule 87 und Motor (+ TJ1 / TJ4 / TH4 / T5I / T6P / TJ7 / TC5 / T5Y). |
7,5 | ||||||
| 15 | Automatikgetriebe DQ200 und AQ160 | 30 | ||||||
| 17 | Diagnose 50 | 7,5 | ||||||
| 18 | BDM-Startmotor | 30 | ||||||
| 20 | ESC (Pumpe) | 60 | ||||||
| ABS (Pumpe) | 40 | |||||||
| 21 | ESC / ABS (Ventile) | 25 | ||||||
| 24 | Elektrischer Lüfter TH4 ohne Klimaanlage für Länder mit gemäßigtem Klima | 30 | ||||||
| 25 | Lüfter TH4 mit Klimaanlage oder T5I für Länder mit gemäßigtem Klima | 20 | ||||||
| PTC1 | 40 | |||||||
| 26 | Elektrischer Lüfter TJ1/TJ4/TJ7/T6P oder TH4/T5I für Länder mit warmem Klima | |||||||
| 27 | Lüfter TH4 mit Klimaanlage oder T5I für Länder mit gemäßigtem Klima | 30 | ||||||
| PTC2 | 40 | |||||||
| 28 | PTC3 | 40 | ||||||
2021
Sicherungen im Fahrzeuginnenraum
| Nummer | Beschreibung | Ampere [A] | |||||
|---|---|---|---|---|---|---|
| Nummer | Beschreibung | Ampere [A] | |||||
| 1 | Anhängerkupplung | 20 | ||||
| 3 | Audioverstärker | 30 | ||||
| 4 | Zigarettenanzünder;
12V Stromversorgung. |
20 | ||||
| 5 | Panoramadach | 30 | ||||
| 6 | Zentralverriegelung | 40 | ||||
| 8 | Heizungsgebläse;
Klimatronic. |
30 | ||||
| 10 | Anhängerkupplung | 25 | ||||
| 11 | CNG-Füllstandsanzeige | 7,5 | ||||
| 13 | Lichtschalter;
Lenksäule LSS und SMLS; Diagnoseanschluss; Regen- und Lichtsensor. |
7,5 | ||||
| 14 | Lenksäule LSS: Scheibenwischerschalter | 10 | ||||
| 15 | Kombination, Anschluss an Alarmanlage (+ NZ4) | 7,5 | ||||
| 16 | Stromversorgung der rechten Beleuchtung | 40 | ||||
| 17 | Fensterheber in der rechten Tür | 30 | ||||
| 18 | Scheibenwischer | 30 | ||||
| 19 | Radio, Multimediasystem | 25 | ||||
| 20 | Heckscheibenheizung | 30 | ||||
| 21 | SCR-Steuergerät | 30 | ||||
| 23 | Rückfahrkamera | 7,5 | ||||
| 24 | Connectivity Box;
Anschluss an externe Audioquellen (doppeltes USB); MIB-Display. |
5 | ||||
| 25 | Elektronisches Lenksäulensystem (MFL) | 7,5 | ||||
| 26 | Gateway | 7,5 | ||||
| 27 | Steuergerät für aktive Federung | 7,5 | ||||
| 28 | DWA-Sensor | 7,5 | ||||
| Nummer | Beschreibung | Ampere [A] | |||||
|---|---|---|---|---|---|---|
| 29 | DWA-Hupe | 7,5 | ||||
| 31 | Klimaanlagen-Steuergerät 9AA/9AB | 7,5 | ||||
| Climatronic-Steuergerät 9AK | 15 | |||||
| 32 | Lenksäule LSS, ohne Kessy-System | 7,5 | ||||
| 33 | Fensterheber in der linken Tür | 30 | ||||
| 35 | Stromversorgung der linken Beleuchtung | 40 | ||||
| 36 | Akustisches Signal | 20 | ||||
| 37 | Steuergerät für Sitzheizung | 30 | ||||
| 38 | BCM C63 Stromversorgung | 30 | ||||
| 39 | BSD, PDC, MRR, PLA | 10 | ||||
| 40 | Lichtschalter;
Diagnoseeingang; Scheinwerfer-Durchflussregler; Lenksäule LSS: Lichter, Halogenlichter, Schalter, Rückwärtsgang, elektrochromatischer Spiegel, RKA ohne Radio. |
7,5 | ||||
| 41 | Einstellung der nicht klappbaren Außenspiegel, | 7,5 | ||||
| 42 | Kupplungspedal;
Zündrelais; CNG-Relaisspule; Klimaanlagen-Drucksensor. |
7,5 | ||||
| 43 | DWP-Relaisspule;
Heckscheibenwischermotor. |
15 | ||||
| 44 | Airbag | 7,5 | ||||
| 45 | Linkes LED-Frontlicht | 7,5 | ||||
| 46 | Rechtes LED-Frontlicht | 7,5 | ||||
| 48 | Lenksäulenverriegelung;
Kessy-Steuergerät. |
7,5 | ||||
| 49 | SCR-Relais | 7,5 | ||||
| 53 | Automatikgetriebehebel, ZSS | 7,5 | ||||
| 58 | Scheibenwaschpumpe | 7,5 | ||||
| 59 | Beheizbare Außenspiegel | 10 | ||||
| 60 | Anhängerkupplung | 30 | ||||
| 61 | Anhängerkupplung | 30 | ||||
Sicherungen im Motorraum
| Nummer | Beschreibung | Ampere [A] | |||||||
|---|---|---|---|---|---|---|---|---|
| Nummer | Beschreibung | Ampere [A] | |||||||
| 1 | Motor-Einspritzmodul MPI | 10 | ||||||
| Motor-Einspritzmodul TSI | 15 | |||||||
| Motor-Einspritzmodul Diesel | 30 | |||||||
| 2 | Kraftstoffmessventil (TJ4/T6P/TJ7);
Kühlmittelpumpe bei niedriger Temperatur (TJ4/T6P/TJ7); Öldruckregelventil (TJ1); AGR-Kühlventil (TJ1); Obere und untere Wasserpumpe (TJ1); SCR-Relaisspule; Zylinderkopfventil. |
7,5 | ||||||
| 3 | Lambdasonden | 15 | ||||||
| 4 | Kraftstoffpumpenrelais Benzin (MPI);
Blinkermodul (TSI und Diesel). |
15 | ||||||
| 5 | Elektrischer Lüfter (EC);
LDR-Ventil; Dampfabsorberventil und variables Ventil; Öldruckregelventil; Zylinderdeaktivierungsventile; WIV-Sensor; CNG-Druckregler. |
10 | ||||||
| 6 | Zündkerzen (MPI und TSI) | 20 | ||||||
| Glühkerzenrelais;
Ansaugrohrwiderstand (Diesel). |
7,5 | |||||||
| 7 | Vakuumpumpe (TSI, CNG) | 15 | ||||||
| 8 | Relaisspule für Injektoren und EKP (MPI);
Dosierventil (Dieselmotoren). |
10 | ||||||
| 9 | Assistenzsensor | 7,5 | ||||||
| 10 | Batterie Vref: Gateway, BDM und BCM | 7,5 | ||||||
| Nummer | Beschreibung | Ampere [A] | |||||||
|---|---|---|---|---|---|---|---|---|
| 12 | Abnehmbarer Kompressor | 10 | ||||||
| 14 | ESC;
Kontrollelement der Relaisspule 87 und Motor (+ TJ1 / TJ4 / TH4 / T5I / T6P / TJ7 / TC5 / T5Y). |
7,5 | ||||||
| 15 | Automatikgetriebe DQ200 und AQ160 | 30 | ||||||
| 17 | Diagnose 50 | 7,5 | ||||||
| 18 | BDM-Startmotor | 30 | ||||||
| 20 | ESC (Pumpe) | 60 | ||||||
| ABS (Pumpe) | 40 | |||||||
| 21 | ESC / ABS (Ventile) | 25 | ||||||
| 24 | Elektrischer Lüfter TH4 ohne Klimaanlage für Länder mit gemäßigtem Klima | 30 | ||||||
| 25 | Lüfter TH4 mit Klimaanlage oder T5I für Länder mit gemäßigtem Klima | 20 | ||||||
| PTC1 | 40 | |||||||
| 26 | Elektrischer Lüfter TJ1/TJ4/TJ7/T6P oder TH4/T5I für Länder mit warmem Klima | 50 | ||||||
| 27 | Lüfter TH4 mit Klimaanlage oder T5I für Länder mit gemäßigtem Klima | 30 | ||||||
| PTC2 | 40 | |||||||
| 28 | PTC3 | 40 | ||||||
Über den Seat Ibiza (1993-2021)
Der Seat Ibiza ist ein beliebtes Automodell, das von 1993 bis 2021 hergestellt wurde. Dieser kompakte Hatchback ist bekannt für seine Zuverlässigkeit, seinen sparsamen Kraftstoffverbrauch und sein attraktives Design. Im Laufe der Produktionsjahre war der Ibiza mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die unterschiedliche Leistungsstufen boten, um den Bedürfnissen verschiedener Fahrer gerecht zu werden. Ibiza-Modelle sind beliebt für ihre Praktikabilität im städtischen Umfeld und bieten ausreichend Platz für Passagiere und Gepäck. Dank der Kombination aus modernen Technologien und einem komfortablen Interieur ist der Seat Ibiza zu einer beliebten Wahl unter Fahrern weltweit geworden.
Sicherungskasten-Diagramm Seat Ibiza
Diese Seite zeigt das Sicherungskasten-Diagramm für den Seat Ibiza, das für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell üblicherweise im Fahrzeuginnenraum, oft unter dem Armaturenbrett oder im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Stromstärke und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit der gleichen Stromstärke zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seinen Inhalt zu kennen und ihn richtig zu warten.
