Seat Cordoba (1993-2007) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Seat Cordoba 1993–2007, erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Seat Cordoba (1993-2002) – Sicherungsbelegungsplan
Baujahr: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Die Sicherung des Zigarettenanzünders (Steckdose) im Seat Cordoba (1993-2002) ist die Sicherung 22 im Sicherungsplan.

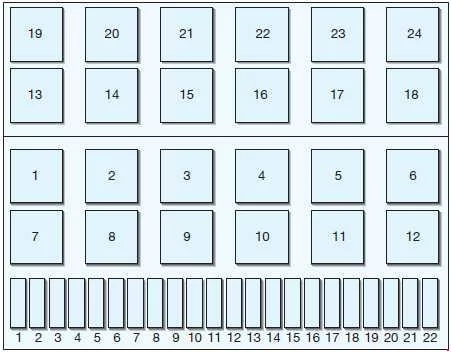

Sicherungsplan
| Nummer | Amp [A] | Beschreibung |
| 1 | 10 | Abblendlicht links und Regler |
| 2 | 10 | Abblendlicht rechts und Regler |
| 3 | 10 | Kennzeichenbeleuchtung |
| 4 | 15 | Heckscheibenwischer |
| 5 | 15 | Scheibenwaschanlage/Frontscheibenwischer |
| 6 | 20 | Frischluftgebläse, Klimaanlage |
| 7 | 10 | Seiten- und Rücklicht rechts;
Motorraumbeleuchtung. |
| 8 | 10 | Positionslicht und Rücklicht links |
| 9 | 20 | Beheizbare Spiegel, Heckscheibe |
| 10 | 15 | Nebelscheinwerfer vorne und hinten |
| 11 | 10 | Fernlicht links;
Warnblinkanlage. |
| 12 | 10 | Fernlicht rechts |
| 13 | 10 | Hupe |
| 14 | 10 | Rückfahrscheinwerfer;
Sitzheizung. |
| 15 | 10 | Motorausrüstung |
| 16 | 15 | Instrumententafel;
Uhr; Innenbeleuchtung; Signalleuchten. |
| 17 | 10 | Blinker |
| 18 | 20 | Kraftstoffpumpe;
Lambdasonde; Einspritzdüsen. |
| 19 | 30 | Lüfterkühlgruppe |
| 20 | 10 | Bremslichter |
| 21 | 15 | Zentralverriegelung;
Kofferraumbeleuchtung; Radio. |
| 22 | 10 | Zigarettenanzünder |
| Relais | ||
| 1 | – | |
| 2 | Relais Heckscheibenwaschanlage/-wischer | |
| 3 | Leistungsrelais | |
| 4 | Relais Kontakt „X“ | |
| 5 | – | |
| 6 | Relais Warnblinkanlage | |
| 7 | Relais Scheinwerferwischer | |
| 8 | Relais Zeitgeber Waschanlage/
Frontscheibenwischer. |
|
| 9 | Relais akustisches Notsignal | |
| 10 | Relais Nebelscheinwerfer
oder Überbrückungsbrücke. |
|
| 11 | Relais Zweiklanghupe
oder Überbrückungsbrücke. |
|
| 12 | Kraftstoffpumpe oder Glühkerzenrelais | |
| 13 * | – | |
| 14 * | Zentralverriegelung mit Fernbedienung (160) oder
Relais 2. Stufe Elektrolüfter (80) |
|
| 15 * | Relais Ansaugung (1) | |
| 16 * | Elektrolüfter 2. Stufe | |
| 15 | Elektronisches Relais des Verteilerkastens für
Dieselmotorsteuerung (144), Turbodiesel (166) |
|
| 16 | ||
| 17 * | Sicherung Glühkerzen Motor
Diesel oder ABS-Relais (178) |
|
| 18 * | ABS-Relais (178) oder Relais für
Modelle mit Doppelscheinwerfer (145)/(200). |
|
| 19 * | Zentralverriegelung mit Fernbedienung (160) | |
| 20 * | Sicherung elektrische Fensterheber (53) | |
| 21 * | Motorrelais (31) / 2. Stufe
Elektrolüfter (53) |
|
| 22 * | Relais Automatikgetriebe (150) | |
| 23 * | Relais Glühkerzen Diesel
oder ABS-Sicherung |
|
| 24 * | EDS-Relais (79) oder Relais
Automatikgetriebe (150) |
|
| * – diese Relaispositionen können variieren | ||
Seat Cordoba (2005) – Sicherungskastenplan
Baujahr: 2005.
Die Sicherung des Zigarettenanzünders (Steckdose) im Seat Cordoba (2005) ist die Sicherung 49 im Sicherungskasten.
Sicherungskasten
Die Sicherungen befinden sich auf der linken Seite des Armaturenbretts hinter der Abdeckung.
| Nummer | Beschreibung | Ampere [A] |
| 1 | – | – |
| 2 | ABS/ESP | 10 |
| 3 | – | – |
| 4 | Bremslicht;
Kupplung. |
5 |
| 5 | Motorsteuergerät (Benzin) | 5 |
| 6 | Rechtes Abblendlicht | 5 |
| 7 | Linkes Abblendlicht | 5 |
| 8 | Spiegelheizungssteuerung | 5 |
| 9 | Lambdasonde | 10 |
| 10 | Signal „S“;
Radiosteuerung. |
5 |
| 11 | – | – |
| 12 | Scheinwerfer mit Höhenregulierung | 5 |
| 13 | Ölstands- und Drucksensor | 5 |
| 14 | Zusatzmotorheizung;
Ölpumpe. |
10 |
| 15 | Automatische Getriebesteuerung | 10 |
| 16 | Sitzheizung | 15 |
| 17 | Motorsteuergerät | 5 |
| 18 | Instrumententafel;
Heizung und Lüftung; Navigation; Scheinwerfer mit Höhenregulierung; Elektrischer Spiegel. |
10 |
| 19 | Rückfahrlicht | 15 |
| 20 | Scheibenwaschpumpe | 10 |
| 21 | Rechtes Fernlicht | 10 |
| 22 | Linkes Fernlicht | 10 |
| 23 | Kennzeichenbeleuchtung;
Seitenlichtkontrollleuchte. |
5 |
| 24 | Scheibenwischer | 10 |
| 25 | Einspritzdüsen (Benzin) | 10 |
| 26 | Bremslichtschalter;
ESP. |
10 |
| 27 | Instrumententafel;
Diagnose. |
5 |
| 28 | Kontrolle:
Handschuhfachbeleuchtung, Kofferraumbeleuchtung, Innenraumbeleuchtung mit Öffnung. |
10 |
| 29 | Klimatronic | 5 |
| 30 | – | – |
| 31 | Elektrisches Fenster – links | 25 |
| 32 | Zentralverriegelungssteuerung | 15 |
| 33 | Hupe mit autonomer Stromversorgung | 15 |
| 34 | Aktuelle Stromversorgung | 15 |
| 35 | Dachöffnung mit Öffnung | 20 |
| 36 | Heizung;
Motorraumbelüftung mit elektrischem Lüfter. |
25 |
| 37 | Scheibenwaschpumpe (Scheinwerfer) | 20 |
| 38 | Nebelscheinwerfer;
Nebelschlussleuchten. |
15 |
| 39 | Motorsteuerung Benzin | 15 |
| 40 | Motorsteuerung Diesel | 20 |
| 41 | Kraftstoffstandanzeige | 15 |
| 42 | Zündtransformator | 15 |
| 43 | Abblendlicht rechts | 15 |
| 44 | Elektrisches Fenster – hinten links | 25 |
| 45 | Elektrisches Fenster vorne rechts | 25 |
| 46 | Scheibenwischersteuerung | 20 |
| 47 | Heckscheibenheizungssteuerung | 20 |
| 48 | Blinkersteuerung | 15 |
| 49 | Zigarettenanzünder | 15 |
| 50 | Regensensor;
Zentralverriegelung. |
20 |
| 51 | Radio/CD/GPS | 20 |
| 52 | Hupe | 20 |
| 53 | Abblendlicht – links | 15 |
| 54 | Elektrisches Fenster hinten rechts | 25 |
| 1) Signal „S“ ist ein System, das die Lenkradsperre und die Zündung umfasst.
Nach dem Ausschalten der Zündung und ohne Entfernen des Schlüssels aus dem Armaturenbrett ermöglicht diese Funktion die Aktivierung einiger elektrischer Geräte. |
||
Sicherungskasten im Motorraum an der Batterie
Metallische Sicherungen
| Nummer | Beschreibung | Ampere [A] |
| 1 | Lichtmaschine;
Starten. |
175 |
| 2 | Verteilung des Potenzials des Kabineneingangs für die Passagiere. | 110 |
| 3 | Servolenkungspumpe | 50 |
| 4 | SLP (Benzin);
Glühkerzenvorwärmung (Diesel). |
50 |
| 5 | Elektrische Heizung;
Klimaanlagenlüfter. |
40 |
| 6 | ABS-Steuerung | 40 |
Nichtmetallische Sicherungen
| Nr | Beschreibung | Ampere [A] |
| 7 | ABS-Steuerung | 25 |
| 8 | Elektrische Heizung;
Klimaanlagenlüfter. |
30 |
| 9 | – | – |
| 10 | Kabelsteuerung | 5 |
| 11 | Klimaanlagenlüfter | 5 |
| 12 | – | – |
| 13 | Steuerung des Automatikgetriebes Jatco. | 5 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
Seat Cordoba (2006-2007) – Sicherungskastenplan
Baujahr: 2006, 2007.
Die Sicherung des Zigarettenanzünders (Steckdose) im Seat Cordoba (2006-2007) ist die Sicherung 49 im Sicherungskasten
Sicherungskasten
Die Sicherungen befinden sich auf der linken Seite des Armaturenbretts hinter der Abdeckung.
| Nummer | Beschreibung | Amp [A] |
| 1 | Sekundärwasserpumpe 1.8 20 VT (T16) | 15 |
| 2 | ABS/ESP | 10 |
| 3 | Leer | |
| 4 | Bremslicht;
Kupplungsschalter; Relaiswicklungen. |
5 |
| 5 | Motorsteuergerät (Benzin) | 5 |
| 6 | Seitenlicht rechts | 5 |
| 7 | Seitenlicht links | 5 |
| 8 | Spiegelheizungssteuerung | 5 |
| 9 | Lambdasonde | 10 |
| 10 | Signal „S“ a). Radioeinheit | 5 |
| 11 | Stromversorgung elektrischer Spiegel | 5 |
| 12 | Höhenverstellung der Scheinwerfer | 5 |
| 13 | Öldruck-/Füllstandsensor | 5 |
| 14 | Zusatzheizmotor;
Kraftstoffpumpe. |
10 |
| 15 | Automatische Getriebesteuerung | 10 |
| 16 | Sitzheizung | 15 |
| 17 | Motorsteuergerät | 5 |
| 18 | Instrumententafel;
Heizung und Lüftung; Navigation; Höhenverstellung der Scheinwerfer; Elektrischer Spiegel. |
10 |
| 19 | Rückfahrlicht | 15 |
| 20 | Scheibenwaschpumpe | 10 |
| 21 | Nebelscheinwerfer rechts | 10 |
| 22 | Nebelscheinwerfer links | 10 |
| 23 | Kennzeichenbeleuchtung;
Seitenlichtblinker. |
5 |
| 24 | Heckscheibenwischer | 10 |
| 25 | Einspritzdüsen (Kraftstoff) | 10 |
| 26 | Bremslichtschalter;
ESP (Lenksensor). |
10 |
| 27 | Instrumententafel;
Diagnose. |
5 |
| 28 | Handschuhfachbeleuchtung;
Kofferraumbeleuchtung; Innenbeleuchtung. |
10 |
| 29 | Klimatronic | 5 |
| 30 | Zentralverriegelung mit Stromversorgung | 5 |
| 31 | Fensterheber vorne links | 25 |
| 32 | Leer | |
| 33 | Akustisches Signal mit autonomer Stromversorgung | 15 |
| 34 | Motorsteuergerät | 15 |
| 35 | Schiebedach | 20 |
| 36 | Heizung/Motorlüfter | 25 |
| 37 | Scheinwerferwaschpumpe | 20 |
| 38 | Nebelscheinwerfer vorne und hinten | 15 |
| 39 | Motorsteuerung (Benzin) | 15 |
| 40 | Motorsteuerung Diesel + Kraftstoffpumpe SDI | 30 |
| 41 | Kraftstoffstandanzeige | 15 |
| 42 | Zündtransformator + Motorsteuerung T70 | 15 |
| 43 | Hauptscheinwerfer (rechte Seite) | 15 |
| 44 | Fensterheber hinten links | 25 |
| 45 | Fensterheber vorne rechts | 25 |
| 46 | Scheibenwischer | 20 |
| 47 | Beheizbare Frontscheibe | 20 |
| 48 | Blinkereinheit | 15 |
| 49 | Zigarettenanzünder | 15 |
| 50 | Verriegelungseinheit | 20 |
| 51 | Radio/CD/GPS/Telefon | 20 |
| 52 | Hupe | 20 |
| 53 | Hauptscheinwerfer (linke Seite) | 15 |
| 54 | Fensterheber hinten rechts | 25 |
| a) Signal „S“ ist ein System, das den Anlassermotor und
die Lenkradsperre umfasst und ermöglicht, nach dem Ausschalten der Zündung und ohne Entfernen des Schlüssels aus Lenkung und Zündung. |
||
Sicherungen unter dem Lenkrad in der Relaisstütze
PTC-Sicherungen
| Nr. | Beschreibung | Amp [A] |
| 1 | PTC (elektrische Zusatzheizung
über Luft). |
40 |
| 2 | PTC (elektrische Zusatzheizung
über Luft). |
40 |
| 3 | PTC (elektrische Zusatzheizung
über Luft). |
40 |
Metallische Sicherungen
| Nr | Beschreibung | Amp [A] |
| 1 | Lichtmaschine;
Anlassermotor. |
175 |
| 2 | Stromverteiler
innerhalb des Fahrzeugs. |
110 |
| 3 | Servolenkungspumpe. | 50 |
| 4 | Glühkerzenheizung
(Diesel). |
50 |
| 5 | Lüfter der elektrischen Heizung;
Klimaanlagenlüfter. |
40 |
| 6 | ABS-Einheit | 40 |
Nichtmetallische Sicherungen
| Nr | Beschreibung | Amp [A] |
| 7 | ABS-Einheit | 25 |
| 8 | Lüfter der elektrischen Heizung;
Klimaanlagenlüfter. |
30 |
| 9 | ABS-Einheit | 10 |
| 10 | Kabelsteuereinheit | 5 |
| 11 | Klimaanlagenlüfter | 5 |
| 12 | Leer | |
| 13 | Jatco-Einheit für Automatikgetriebe. | 5 |
| 14 | Leer | |
| 15 | Leer | |
| 16 | Leer |
Über Seat Cordoba (1993-2007)
Der Seat Cordoba, hergestellt von 1993 bis 2007, ist ein Kompaktwagen, der besonders wegen seines praktischen Designs und seiner Zuverlässigkeit beliebt war. Dieses Modell war in verschiedenen Karosserievarianten erhältlich, darunter Limousine und Kombi, was eine Auswahl nach individuellen Bedürfnissen ermöglichte. Der Cordoba war mit verschiedenen Motorisierungen ausgestattet, von sparsamen 1,4-Liter-Benzinmotoren bis hin zu leistungsstärkeren 1,9-Liter-Dieselaggregaten. Dank der Kombination aus effizienter Leistung und Komfort wurde der Seat Cordoba zu einem beliebten Fahrzeug für Stadt- und Langstreckenfahrten.
Sicherungskastenplan Seat Cordoba
Diese Seite zeigt den Sicherungskastenplan für den Seat Cordoba, der für die korrekte Wartung und Diagnose elektrischer Probleme unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Fahrzeuginnenraum unter dem Armaturenbrett auf der Fahrerseite oder im Motorraum. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktion zu haben.
