Seat Exeo ST (2009-2013) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Seat Exeo ST 2009–2013, erhalten Informationen zur Position der Sicherungspaneele im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Seat Exeo ST
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2009.
Sicherungskasten
Die Sicherungen befinden sich auf der linken Seite des Armaturenbretts.
| Nummer | Beschreibung | Ampere [A] |
| 1 | Klimaanlagensteuerung | 10 |
| 2 | Fußraumleuchten | 5 |
| 3 | Beheizte Scheibenwaschdüsen | 5 |
| 4 | Kühlerlüfter | 5 |
| 5 | Telefon;
Multifunktionsschalter; Heckscheiben-Sonnenblende. |
10 |
| 6 | Klimaanlage (Luftqualitätssensor);
Drucksensor. |
5 |
| 7 | Elektronisches Stabilitätsprogramm (ESP);
Bremslichtschalter; Kupplungspedalschalter; Lenkwinkelsensor. |
10 |
| 8 | Telefon | 5 |
| 9 | Bremskraftverstärker (Vakuumpumpe) | 15 |
| 10 | Autoadaptive Scheinwerfer (adaptives Licht) rechts | 5 |
| 11 | Reifendrucküberwachung | |
| 12 | Diagnoseanschluss | 10 |
| 13 | Lenksäulensteuergerät | 10 |
| 14 | Bremslichter | 10 |
| 15 | Instrumententafel | 10 |
| 16 | Vakuum | 5 |
| 17 | Einparkhilfe;
Niveauregulierung; Reifendrucküberwachungssystem; Regen-/Lichtsensor. |
10 |
| 18 | Autoadaptive Scheinwerfer (adaptives Licht) links | 5 |
| 19 | Nebelscheinwerfer | 15 |
| 20 | Vakuum | |
| 21 | Vakuum |
| 22 | Fahrertür vorne und Beifahrertür vorne | 15 |
| 23 | Hintertür | 15 |
| 24 | Zentrales Elektromodul für Komfortausstattung | 20 |
| 25 | Heizungsgebläse | 30 |
| 26 | Heckscheibenheizung | 30 |
| 27 | Anhängerkupplung (Steuerung) | 30 |
| 28 | Kraftstoffpumpe;
Zusatzpumpe für Diesel. |
20 |
| 29 | Leer | |
| 30 | Schiebe- und Ausstelldach | 20 |
| 31 | Diagnoseanschluss;
Automatischer abblendender Innenspiegel mit automatischer Regelung. |
15 |
| 32 | Anhängerkupplung | 15 |
| 33 | Zigarettenanzünder | 20 |
| 34 | Leer | |
| 35 | Steckdose im Kofferraum* | 20 |
| 36 | Scheibenwischersystem | 30 |
| 37 | Scheibenwaschpumpe vorne und Scheinwerferwaschanlage | 30 |
| 38 | Elektrisches Steuergerät für Komfortausstattung;
Motorhaubenentriegelung. |
15 |
| 39 | Radio | 20 |
| 40 | Hupe | 25 |
| 41 | Leer | 30 |
| 42 | Elektronisches Stabilitätsprogramm (ESP) | 25 |
| 43 | Motorsteuerung | 15 |
| 44 | Sitzheizung | 35 |
Sicherungs- und Relaisplan – Seat Exeo ST
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2010.
Sicherungskasten
Die Sicherungen befinden sich auf der linken Seite des Armaturenbretts.
| Nummer | Beschreibung | Ampere [A] |
| 1 | Klimaanlagensteuerung | 10 |
| 2 | Fußraumleuchten | 5 |
| 3 | Beheizte Scheibenwaschdüsen | 5 |
| 4 | Kühlerlüfter | 5 |
| 5 | Einparkhilfe;
Automatikgetriebe. |
10 |
| 6 | Klimaanlage (Luftqualitätssensor);
Drucksensor. |
5 |
| 7 | Elektronisches Stabilitätsprogramm (ESP);
Bremslichtschalter; Kupplungspedalschalter; Lenkwinkelsensor. |
10 |
| 8 | Telefon | 5 |
| 9 | Leer | 15 |
| 10 | Autoadaptive Scheinwerfer (adaptives Licht) rechts | 5 |
| 11 | Airbag und Beifahrerairbag-Deaktivierung | 5 |
| 12 | Diagnoseanschluss | 10 |
| 13 | Lenksäulensteuergerät | 10 |
| 14 | Bremslichter | 10 |
| 15 | Instrumententafel | 10 |
| 16 | Leer | 5 |
| 17 | Reifendruckkontrolle;
Regen-/Lichtsensor. |
10 |
| 18 | Autoadaptive Scheinwerfer (adaptives Licht) links | 5 |
| 19 | Leer | |
| 20 | Leer | |
| 21 | Leer |
| 22 | Fahrertür vorne / Beifahrertür vorne | 15 |
| 23 | Hintertür | 15 |
| 24 | Zentralelektronik für Komfortausstattung | 20 |
| 25 | Heizungsgebläse | 30 |
| 26 | Heckscheibenheizung | 30 |
| 27 | Anhängerstromversorgung (Steuerung) | 30 |
| 28 | Kraftstoffpumpe;
Zusatzpumpe für Diesel. |
20 |
| 29 | Leer | |
| 30 | Schiebe- und Ausstelldach | 20 |
| 31 | Diagnosesteckdose;
Automatischer Abblendspiegel; Rückfahrlicht; Automatikgetriebe. |
15 |
| 32 | Anhängerstromversorgung | 15 |
| 33 | Zigarettenanzünder | 20 |
| 34 | Lambdasonde für Dieselmotoren | 5 |
| 35 | Steckdose im Kofferraum* | 20 |
| 36 | Scheibenwischersystem | 30 |
| 37 | Scheibenwaschpumpe vorne und Scheinwerferwaschanlage | 30 |
| 38 | Kofferraumbeleuchtung;
Alarm. |
15 |
| 39 | Radio;
Verstärker. |
20 |
| 40 | Hupe | 25 |
| 41 | Leer | 30 |
| 42 | Elektronisches Stabilitätsprogramm (ESP) | 25 |
| 43 | Motorsteuerung | 15 |
| 44 | Sitzheizung | 35 |

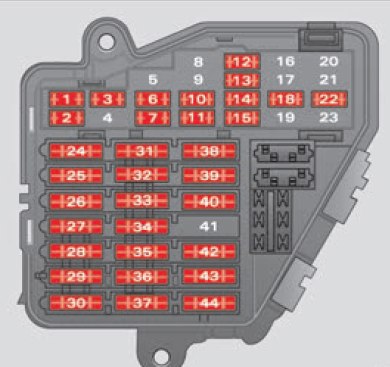

Sicherungs- und Relaisplan – Seat Exeo ST
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2011, 2012.
Sicherungskasten
Die Sicherungen befinden sich auf der linken Seite des Armaturenbretts.
| Nummer | Beschreibung | Ampere [A] |
| 1 | Klimaanlage | 10 |
| 2 | Fußraumleuchten | 5 |
| 3 | Beheizte Waschdüsen | 5 |
| 4 | Kühlerlüfter | 5 |
| 5 | Einparkhilfe;
Automatikgetriebe. |
10 |
| 6 | Klimaanlage (Luftqualitätssensor);
Drucksensor. |
5 |
| 7 | Elektronisches Stabilitätsprogramm (ESP);
Bremslichtschalter; Kupplungspedalschalter; Lenkwinkelsensor. |
10 |
| 8 | Telefon | 5 |
| 9 | Leer | 15 |
| 10 | Adaptive Scheinwerfer rechts | 5 |
| 11 | Airbag und Beifahrerairbag-Deaktivierung | 5 |
| 12 | Diagnoseanschluss | 10 |
| 13 | Lenksäulensteuergerät | 10 |
| 14 | Bremslichter | 10 |
| 15 | Instrumententafel | 10 |
| 16 | Leer | 5 |
| 17 | Reifendruckkontrolle;
Regen-/Lichtsensor. |
10 |
| 18 | Adaptive Scheinwerfer links | 5 |
| 19 | Leer | |
| 20 | Leer | |
| 21 | Leer |
| 22 | Fahrertür und Beifahrertür vorne | 15 |
| 23 | Hintertür | 15 |
| 24 | Zentrales Elektromodul für Komfortausstattung | 20 |
| 25 | Heizungsgebläse | 30 |
| 26 | Heckscheibenheizung | 30 |
| 27 | Anhängerstromversorgung (Steuergerät) | 30 |
| 28 | Kraftstoffpumpe;
Zusatzpumpe für Diesel. |
20 |
| 29 | Frei | |
| 30 | Schiebedach | 20 |
| 31 | Diagnoseanschluss;
Automatischer Abblendspiegel; Rückfahrlicht; Automatikgetriebe. |
15 |
| 32 | Anhängerstromversorgung | 15 |
| 33 | Zigarettenanzünder | 20 |
| 34 | Lambdasondenheizung | 5 |
| 35 | Steckdose im Kofferraum* | 20 |
| 36 | Scheibenwischersystem | 30 |
| 37 | Scheibenwaschpumpe vorne und Scheinwerferwaschanlage | 30 |
| 38 | Kofferraumbeleuchtung;
Alarm. |
15 |
| 39 | Radio;
Verstärker. |
20 |
| 40 | Hupe | 25 |
| 41 | 230 V Stromversorgung | 30 |
| 42 | Elektronisches Stabilitätsprogramm (ESP) | 25 |
| 43 | Motorsteuerung | 15 |
| 44 | Sitzheizung | 35 |
Sicherungs- und Relaisplan – Seat Exeo ST
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2013.
Sicherungskasten
Die Sicherungen befinden sich auf der linken Seite des Armaturenbretts.
| Nummer | Beschreibung | Ampere [A] |
| 1 | Klimaanlage | 10 |
| 2 | Fußraumbeleuchtung | 5 |
| 3 | Beheizte Scheibenwaschdüsen | 5 |
| 4 | Kühlerlüfter | 5 |
| 5 | Einparkhilfe;
Automatikgetriebe. |
10 |
| 6 | Klimaanlage (Luftqualitätssensor);
Drucksensor. |
5 |
| 7 | Elektronisches Stabilitätsprogramm (ESP);
Bremslichtschalter; Kupplungspedalschalter; Lenkwinkelsensor. |
10 |
| 8 | Telefon | 5 |
| 9 | Lambdasondenheizung | 10 |
| 10 | Adaptive Scheinwerfer rechts | 5 |
| 11 | Airbag und Beifahrerairbag-Deaktivierung | 5 |
| 12 | Diagnoseanschluss | 10 |
| 13 | Lenksäulensteuergerät | 10 |
| 14 | Bremslichter | 10 |
| 15 | Instrumententafel | 10 |
| 16 | Leer | 5 |
| 17 | Reifendruckkontrolle, Regen-/Lichtsensor | 10 |
| 18 | Adaptive Scheinwerfer links | 5 |
| 19 | Start-Stop-Steuergerät | 10 |
| 20 | Motorsteuerung | 15 |
| 21 | Start/Stop, Batteriemanagement | 5 |
| 22 | Leer | |
| 23 | Leer | |
| 24 | Zentrales Elektromodul für Komfortausstattung | 20 |
| 25 | Heizungsgebläse | 30 |
| 26 | Heckscheibenheizung | 30 |
| 27 | Anhängerstromversorgung (Steuergerät) | 30 |
| 28 | Kraftstoffpumpe;
Zusatzpumpe für Diesel. |
20 |
| 29 | Radio;
Verstärker (mit Start-Stop-Funktion). |
20 |
| 30 | Schiebe- und Ausstelldach | 20 |
| 31 | Diagnoseanschluss;
Automatischer Abblendspiegel; Rückfahrlicht; Automatikgetriebe. |
15 |
| 32 | Anhängerkupplungsstromversorgung | 15 |
| 33 | Zigarettenanzünder | 20 |
| 34 | Elektrische Heckscheiben | 30 |
| 35 | Steckdose im Kofferraum* | 20 |
| 36 | Scheibenwischersystem | 30 |
| 37 | Scheibenwaschpumpe und Scheinwerferwaschanlage | 30 |
| 38 | Kofferraumbeleuchtung;
Alarm. |
15 |
| 39 | Radio;
Verstärker (ohne Start-Stop-Funktion). |
20 |
| 40 | Hupe | 25 |
| 41 | 230 V Stromversorgung | 30 |
| 42 | Elektronisches Stabilitätsprogramm (ESP) | 25 |
| 43 | Motorsteuerung | 15 |
| 44 | Sitzheizung | 35 |
Über Seat Exeo ST (2009-2013)
Der Seat Exeo ST, produziert von 2009 bis 2013, ist ein elegantes Kombi, das Komfort und Praktikabilität für Familien und Einzelpersonen bietet. Dieses Modell ist bekannt für seine hochwertige Verarbeitung und Zuverlässigkeit, basierend auf der Plattform des Audi A4 B7. Der Exeo ST bietet verschiedene Motorisierungen, darunter Benzin- und Dieselmotoren mit einem Hubraum von 1,6 bis 2,0 Litern. Dank seines sportlichen Designs und dynamischen Fahreigenschaften ist er bei Fahrern beliebt, die eine Kombination aus Stil und Leistung suchen.
Sicherungsbelegungsplan Seat Exeo ST
Diese Seite zeigt den Sicherungsbelegungsplan für den Seat Exeo ST, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise im Motorraum und im Fahrzeuginnenraum, genauer gesagt auf der Fahrerseite. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
