Mazda CX-3 (2015-2022) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Mazda CX-3 (2015-2022), erhalten Informationen über die Position der Sicherungspaneele im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Mazda CX-3
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2015.
Für den Zigarettenanzünder (Steckdosen) ist die Sicherung 5 im Sicherungskasten im Fahrgastraum zuständig.
Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 A | Zum Schutz verschiedener Stromkreise |
| 2 | 7,5 A | Motorsteuerungssystem |
| 3 | 10 A | Schiebedach |
| 4 | 15 A | Innenbeleuchtung |
| 5 | 7,5 A | Motorsteuerungssystem |
| 6 | 15 A | Audiosystem |
| 7 | 10 A | Instrumententafel |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | Kombiinstrument (einige Modelle) |
| 10 | 7,5 A | Audiosystem |
| 11 | 15 A | Motorsteuerungssystem |
| 12 | 15 A | Motorsteuerungssystem |
| 13 | 15 A | Motorsteuerungssystem |
| 14 | 25 A | Audiosystem |
| 15 | 7,5 A | Klimaanlage (einige Modelle) |
| 16 | 15 A | Getriebesteuerungssystem (einige Modelle) |
| 17 | 15 A | Getriebesteuerungssystem (einige Modelle) |
| 18 | 25 A | Elektrische Türschlösser |
| 19 | 20 A | Scheinwerfer (rechts) |
| 20 | 7,5 A | Motorsteuerungssystem |
| 21 | 20 A | Rückleuchten;
Kennzeichenbeleuchtung; Positionsleuchten. |
| 22 | — | — |
| 23 | 25 A | Innenbeleuchtung |
| 24 | 15 A | Nebelscheinwerfer vorne (einige Modelle) |
| 25 | 20 A | Scheinwerferwaschanlage (einige Modelle) |
| 26 | 10 A | Bremslichter;
Nebelschlussleuchte (einige Modelle). |
| 27 | 15 A | Hupe |
| 28 | 20 A | Scheinwerfer (links) |
| 29 | 30 A | ABS;
Dynamische Stabilitätskontrolle (einige Modelle). |
| 30 | 15 A | Warnblinkanlage;
Blinker. |
| 31 | 15 A | Kraftstoffsystem (einige Modelle) |
| 32 | 25 A | Kraftstoffheizung (einige Modelle) |
| 33 | 20 A | Frontscheibenwischer |
| 34 | 50 A | Zum Schutz verschiedener Stromkreise |
| 35 | 30 A | — |
| 36 | 30 A | — |
| 37 | 50 A | ABS;
Dynamische Stabilitätskontrolle (einige Modelle). |
| 38 | 20 A | Motorsteuerungssystem (einige Modelle) |
| 39 | — | — |
| 40 | 30 A | — |
| 41 | 40 A | Kühlerlüfter (einige Modelle) |
| 42 | 40 A | Motorsteuerungssystem |
| 43 | 60 A | Lenkassistenzsystem (einige Modelle) |
| 44 | 40 A | Heckscheibenheizung |
| 45 | 30 A | Zum Schutz verschiedener Stromkreise |
| 46 | 30 A | Motorsteuerungssystem (einige Modelle) |
| 47 | 40 A | Klimaanlage |
| 48 | 30 A | Elektrische Fensterheber |
| 49 | 40 A | Zum Schutz verschiedener Stromkreise (einige Modelle) |
Fahrgastraum
Der Sicherungskasten befindet sich auf der linken Fahrzeugseite, unter dem Armaturenbrett, in der Nähe der Tür.
| Nummer | Ampere [A] | Beschreibung |
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | 15 A | Zubehörsteckdosen |
| 6 | — | — |
| 7 | 7,5 A | AT-Getriebe-Anzeige (einige Modelle) |
| 8 | 7,5 A | Stromversorgung der Seitenspiegel |
| 9 | — | — |
| 10 | 25 A | Elektrische Fensterheber |
| 11 | 15 A | Heckscheibenwischer und -waschanlage |
| 12 | — | — |
| 13 | — | — |
| 14 | 15 A | Elektronische Lenkradsperre |
| 15 | 20 A | Sitzheizung (einige Modelle) |
| 16 | 7,5 A | Seitenspiegel-Entfroster (einige Modelle) |
Mazda CX-3 (2016) – Sicherungsplan
Baujahr: 2017.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda CX-3 (2016) ist die Sicherung 5 im Sicherungskasten auf der linken Seite.
Sicherungskasten (Motorraum)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | C / U IG1 | 15 | Zum Schutz verschiedener Stromkreise |
| 2 | ENGINE IG1 | 7,5 | Motorsteuerungssystem |
| 3 | SUNROOF | 10 | Schiebedach * |
| 4 | INTERIOR | 15 | Innenbeleuchtung |
| 5 | ENG + B | 7,5 | Motorsteuerungssystem |
| 6 | AUDIO2 | 15 | Audiosystem |
| 7 | METER1 | 10 | Instrumententafel |
| 8 | SRS1 | 7,5 | Airbag |
| 9 | METER2 | 7,5 | Instrumententafel * |
| 10 | RADIO | 7,5 | Audiosystem |
| 11 | ENGINE3 | 15 | Motorsteuerungssystem |
| 12 | ENGINE1 | 15 | Motorsteuerungssystem |
| 13 | ENGINE2 | 15 | Motorsteuerungssystem |
| 14 | AUDIO1 | 25 | Audiosystem |
| 15 | A / C MAG | 7,5 | Klimaanlage* |
| 16 | AT PUMP | 15 | Motorsteuerungssystem * |
| 17 | AT | 15 | Motorsteuerungssystem * |
| 18 | D.LOCK | 25 | Elektrische Türverriegelung |
| 19 | H / L RH | 20 | Scheinwerfer (rechts) |
| 20 | ENg + B2 | 7,5 | Motorsteuerungssystem |
| 21 | TAIL | 20 | Rückleuchten;
Kennzeichenbeleuchtung; Positionsbeleuchtung. |
| 22 | – | – | – |
| 23 | ROOM | 25 | Innenbeleuchtung |
| 24 | FOG | 15 | Nebelscheinwerfer* |
| 25 | H / CLEAN | 20 | – |
| 26 | STOP | 10 | Bremslichter |
| 27 | HORN | 15 | Hupe |
| 28 | H / L LH | 20 | Scheinwerfer (links) |
| 29 | ABS / DSC S. | 30 | ABS;
Dynamische Stabilitätskontrolle *. |
| 30 | HAZARD | 15 | Warnblinkanlage;
Aschenbecher; Blinker. |
| 31 | FUEL PUMP | 15 | Kraftstoffsystem |
| 32 | FUEL WARM | 25 | – |
| 33 | WIPER | 20 | Frontscheibenwischer |
| 34 | CABIN+B | 50 | Zum Schutz verschiedener Stromkreise |
| 35 | FAN2 | 30 | – |
| 36 | FUEL PUMP | 30 | – |
| 37 | ABS / DSC M | 50 | ABS;
Dynamische Stabilitätskontrolle *. |
| 38 | EVVT | 20 | Motorsteuerungssystem * |
| 39 | – | – | – |
| 40 | FAN1 | 30 | – |
| 41 | FAN3 | 40 | Kühlerlüfter |
| 42 | ENG.MAIN | 40 | Motorsteuerungssystem |
| 43 | EPS | 60 | – |
| 44 | DEFOG | 40 | Heckscheibenentfroster |
| 45 | IG2 | 30 | Zum Schutz verschiedener Stromkreise |
| 46 | INJECTOR | 30 | Motorsteuerungssystem |
| 47 | HEATER | 40 | Klimaanlage |
| 48 | P.WINDOW1 | 30 | Elektrische Fensterheber |
| 49 | DCDC DE | 40 | – |
| * Einige Modelle | |||
Sicherungskasten (linke Seite)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | F.OUTLET | 15 | Zubehörsteckdose |
| 6 | – | – | – |
| 7 | AT IND | 7,5 | AT-Schaltanzeige * |
| 8 | MIRROR | 7,5 | Spiegelsteuerung |
| 9 | – | – | – |
| 10 | P.WINDOW2 | 25 | Elektrische Fensterheber |
| 11 | R.WIPER | 15 | Heckscheibenwischer und -waschanlage |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | SRS2 / ESCL | 15 | – |
| 15 | SEAT WARM | 20 | Sitzheizung * |
| 16 | M.DEF | 7,5 | Spiegelentfroster * |
| * Einige Modelle | |||
Mazda CX-3 (2017) – Sicherungsplan
Baujahr: 2017.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda CX-3 (2017) ist die Sicherung 5 im Sicherungskasten links.
Sicherungskasten (Motorraum)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | C / U IG1 | 15 | Zum Schutz verschiedener Stromkreise |
| 2 | ENGINE IG1 | 7,5 | Motorsteuerungssystem |
| 3 | SUNROOF | 10 | Schiebedach * |
| 4 | INTERIOR | 15 | Innenbeleuchtung |
| 5 | ENG + B | 7,5 | Motorsteuerungssystem |
| 6 | AUDIO2 | 15 | Audiosystem |
| 7 | METER1 | 10 | Instrumententafel |
| 8 | SRS1 | 7,5 | Airbag |
| 9 | METER2 | 7,5 | Instrumententafel * |
| 10 | RADIO | 7,5 | Audiosystem |
| 11 | ENGINE3 | 15 | Motorsteuerungssystem |
| 12 | ENGINE1 | 15 | Motorsteuerungssystem |
| 13 | ENGINE2 | 15 | Motorsteuerungssystem |
| 14 | AUDIO1 | 25 | Audiosystem |
| 15 | A / C MAG | 7,5 | Klimaanlage* |
| 16 | AT PUMP | 15 | Motorbrückensteuerungssystem * |
| 17 | AT | 15 | Motorbrückensteuerungssystem * |
| 18 | D.LOCK | 25 | Elektrische Türverriegelung |
| 19 | H / L RH | 20 | Scheinwerfer (rechts) |
| 20 | ENg + B2 | 7,5 | Motorsteuerungssystem |
| 21 | TAIL | 20 | Rückleuchten;
Kennzeichenbeleuchtung; Positionsbeleuchtung. |
| 22 | – | – | – |
| 23 | ROOM | 25 | Innenbeleuchtung |
| 24 | FOG | 15 | Nebelscheinwerfer* |
| 25 | H / CLEAN | 20 | – |
| 26 | STOP | 10 | Bremslichter |
| 27 | HORN | 15 | Hupe |
| 28 | H / L LH | 20 | Scheinwerfer (links) |
| 29 | ABS / DSC S. | 30 | ABS;
Dynamisches Stabilitätskontrollsystem *. |
| 30 | HAZARD | 15 | Warnblinkanlage;
Aschenbecher; Blinker. |
| 31 | FUEL PUMP | 15 | Kraftstoffsystem |
| 32 | FUEL WARM | 25 | – |
| 33 | WIPER | 20 | Frontscheibenwischer |
| 34 | CABIN+B | 50 | Zum Schutz verschiedener Stromkreise |
| 35 | FAN2 | 30 | – |
| 36 | FUEL PUMP | 30 | – |
| 37 | ABS / DSC M | 50 | ABS;
Dynamisches Stabilitätskontrollsystem *. |
| 38 | EVVT | 20 | Motorsteuergerät * |
| 39 | – | – | – |
| 40 | FAN1 | 30 | – |
| 41 | FAN3 | 40 | Kühlerlüfter |
| 42 | ENG.MAIN | 40 | Motorsteuerungssystem |
| 43 | EPS | 60 | – |
| 44 | DEFOG | 40 | Heckscheibenentfroster |
| 45 | IG2 | 30 | Zum Schutz verschiedener Stromkreise |
| 46 | INJECTOR | 30 | Motorsteuerungssystem |
| 47 | HEATER | 40 | Klimaanlage |
| 48 | P.WINDOW1 | 30 | Elektrische Fensterheber |
| 49 | DCDC DE | 40 | – |
| * Einige Modelle | |||
Sicherungskasten (linke Seite)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | F.OUTLET | 15 | Zubehörsteckdose |
| 6 | – | – | – |
| 7 | AT IND | 7,5 | AT-Schaltanzeige * |
| 8 | MIRROR | 7,5 | Spiegelsteuerung |
| 9 | – | – | – |
| 10 | P.WINDOW2 | 25 | Elektrische Fensterheber |
| 11 | R.WIPER | 15 | Heckscheibenwischer und -waschanlage |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | SRS2 / ESCL | 15 | – |
| 15 | SEAT WARM | 20 | Sitzheizung * |
| 16 | M.DEF | 7,5 | Spiegelentfroster * |
| * Einige Modelle | |||
Sicherungs- und Relaisplan – Mazda CX-3
Für Fahrzeuge, die in Aach hergestellt wurden:
2018.
Für den Zigarettenanzünder (Steckdosen) ist die Sicherung 5 im Sicherungskasten im Fahrgastraum zuständig.

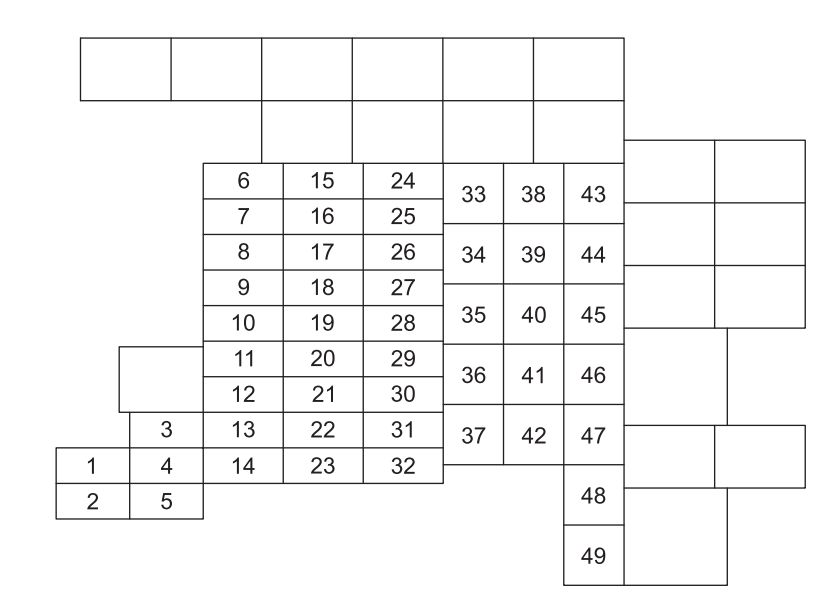

Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 A | Zum Schutz verschiedener Stromkreise |
| 2 | 7,5 A | Motorsteuerungssystem |
| 3 | 10 A | Schiebedach (einige Modelle) |
| 4 | 15 A | Innenbeleuchtung |
| 5 | 7,5 A | Motorsteuerungssystem |
| 6 | 15 A | Audiosystem |
| 7 | 10 A | Instrumententafel |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | Anzeigesatz (einige Modelle) |
| 10 | 7,5 A | Audiosystem |
| 11 | 15 A | Motorsteuerungssystem |
| 12 | 15 A | Motorsteuerungssystem |
| 13 | 15 A | Motorsteuerungssystem |
| 14 | 25 A | Audiosystem |
| 15 | 7,5 A | Klimaanlage (einige Modelle) |
| 16 | 15 A | Getriebesteuerungssystem (einige Modelle) |
| 17 | 15 A | Getriebesteuerungssystem (einige Modelle) |
| 18 | 25 A | Elektrische Türschlösser |
| 19 | 20 A | Scheinwerfer (rechts) |
| 20 | 7,5 A | Motorsteuerungssystem |
| 21 | 20 A | Rückleuchten;
Kennzeichenbeleuchtung; Standlichter. |
| 22 | 15 A | Beheiztes Lenkrad (einige Modelle) |
| 23 | 25 A | Innenbeleuchtung |
| 24 | 15 A | Nebelscheinwerfer (einige Modelle) |
| 25 | 20 A | — |
| 26 | 10 A | Bremslichter |
| 27 | 15 A | Hupe |
| 28 | 20 A | Scheinwerfer (links) |
| 29 | 30 A | ABS;
Dynamisches Stabilitätskontrollsystem (einige Modelle). |
| 30 | 15 A | Warnblinkanlage;
Blinker. |
| 31 | 15 A | Kraftstoffsystem |
| 32 | 25 A | — |
| 33 | 20 A | Frontscheibenwischer |
| 34 | 50 A | Zum Schutz verschiedener Stromkreise |
| 35 | 30 A | — |
| 36 | 30 A | — |
| 37 | 50 A | ABS;
Dynamisches Stabilitätskontrollsystem (einige Modelle). |
| 38 | 20 A | Motorsteuerungssystem (einige Modelle) |
| 39 | — | — |
| 40 | 30 A | — |
| 41 | 40 A | Kühlerlüfter |
| 42 | 40 A | Motorsteuerungssystem |
| 43 | 60 A | — |
| 44 | 40 A | Heckscheibenheizung |
| 45 | 30 A | Zum Schutz verschiedener Stromkreise |
| 46 | 30 A | Motorsteuerungssystem |
| 47 | 40 A | Klimaanlage |
| 48 | 30 A | Elektrische Fensterheber |
| 49 | 40 A | — |

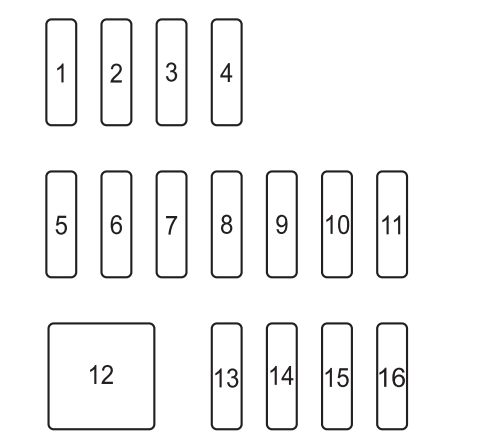

Fahrgastraum
Der Sicherungskasten befindet sich auf der linken Seite des Fahrzeugs, unter dem Armaturenbrett, in der Nähe der Tür.
| Nummer | Ampere [A] | Beschreibung |
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | 15 A | Zubehörsteckdosen |
| 6 | — | — |
| 7 | 7,5 A | AT-Gangwechselanzeige (einige Modelle) |
| 8 | 7,5 A | Stromversorgung der Seitenspiegel |
| 9 | — | — |
| 10 | 25 A | Elektrische Fensterheber |
| 11 | 15 A | Heckscheibenwischer und -waschanlage |
| 12 | 30 A | Elektrischer Sitz (einige Modelle) |
| 13 | — | — |
| 14 | 15 A | — |
| 15 | 20 A | Sitz (einige Modelle) |
| 16 | 7,5 A | Spiegelheizung (einige Modelle) |
Sicherungs- und Relaisplan – Mazda CX-3
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2019.
Für den Zigarettenanzünder (Steckdosen) ist die Sicherung 5 im Sicherungskasten in der Kabine zuständig.
Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 A | Zum Schutz verschiedener Stromkreise |
| 2 | 7,5 A | Motorsteuerungssystem |
| 3 | 10 A | Schiebedach (einige Modelle) |
| 4 | 15 A | Innenbeleuchtung;
Audiosystem. |
| 5 | 7,5 A | Motorsteuerungssystem |
| 6 | 15 A | Motorsteuerungssystem |
| 7 | 10 A | Instrumententafel |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | — |
| 10 | 7,5 A | Audioverstärkungssystem |
| 11 | 15 A | Motorsteuerungssystem |
| 12 | 15 A | — |
| 13 | 15 A | Motorsteuerungssystem |
| 14 | 25 A | Audioverstärkungssystem |
| 15 | 7,5 A | Klimaanlage |
| 16 | 15 A | — |
| 17 | 15 A | Getriebesteuerungssystem |
| 18 | 25 A | Elektrische Türschlösser |
| 19 | 20 A | Scheinwerfer (rechts) |
| 20 | 7,5 A | Motorsteuerungssystem |
| 21 | 20 A | Rückleuchten;
Kennzeichenbeleuchtung; Standlichter. |
| 22 | 15A/20A | Beheiztes Lenkrad (einige Modelle);
Scheinwerfer (einige Modelle). |
| 23 | 25 A | Innenbeleuchtung |
| 24 | 15 A | Nebelscheinwerfer (einige Modelle) |
| 25 | 20 A | — |
| 26 | 10 A | Bremslichter |
| 27 | 15 A | Hupe |
| 28 | 20 A | Scheinwerfer (links) |
| 29 | 30 A | ABS;
Dynamisches Stabilitätskontrollsystem. |
| 30 | 15 A | Warnblinkanlage;
Blinker. |
| 31 | 15 A | Stromversorgungssystem |
| 32 | 25 A | — |
| 33 | 20 A | Frontscheibenwischer |
| 34 | 50 A | Zum Schutz verschiedener Stromkreise |
| 35 | 30 A | Elektrische Feststellbremse (links) |
| 36 | 30 A | — |
| 37 | 50 A | ABS;
Dynamisches Stabilitätskontrollsystem. |
| 38 | 20 A | Motorsteuerungssystem |
| 39 | — | — |
| 40 | 30 A | Elektrische Feststellbremse (rechts) |
| 41 | 40 A | Kühlerventilator |
| 42 | 40 A | Motorsteuerungssystem |
| 43 | 60 A | — |
| 44 | 40 A | Heckscheibenentfeuchter |
| 45 | 30 A | Zum Schutz verschiedener Stromkreise |
| 46 | 30 A | Motorsteuerungssystem |
| 47 | 40 A | Klimaanlage |
| 48 | 30 A | Elektrische Fensterheber |
| 49 | 40 A | — |
Kabine
Der Sicherungskasten befindet sich auf der linken Fahrzeugseite, unter dem Armaturenbrett, in der Nähe der Tür.
| Nummer | Ampere [A] | Beschreibung |
| 1 | — | — |
| 2 | — | — |
| 3 | 15 A | Audioverstärkungssystem |
| 4 | 10 A | Lenkradheizungssystem |
| 5 | 15 A | Zubehörsteckdosen |
| 6 | — | — |
| 7 | 7,5 A | AT-Gangwechselanzeige |
| 8 | 7,5 A | Stromversorgung der Seitenspiegel |
| 9 | — | — |
| 10 | 25 A | Elektrische Fensterheber |
| 11 | 15 A | Heckscheibenwischer und -waschanlage |
| 12 | 30 A | Elektrischer Sitz |
| 13 | — | — |
| 14 | 15 A | — |
| 15 | 20 A | Sitz |
| 16 | 7,5 A | Spiegelentfeuchter |
Mazda CX-3 – Sicherungsplan
Baujahr: 2020.
Sicherungskasten (Motorraum)
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 A | Zum Schutz verschiedener Stromkreise |
| 2 | 7,5 A | Motorsteuerungssystem |
| 3 | 10 A | Schiebedach (einige Modelle) |
| 4 | 15 A | Innenbeleuchtung, Audiosystem |
| 5 | 7,5 A | Motorsteuerungssystem |
| 6 | 15 A | Motorsteuerungssystem |
| 7 | 10 A | Instrumententafel |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | – |
| 10 | 7,5 A | Verstärkungssystem |
| 11 | 15 A | Motorsteuerungssystem |
| 12 | 15 A | – |
| 13 | 15 A | Motorsteuerungssystem |
| 14 | 25 A | Verstärkungssystem |
| 15 | 7,5 A | Klimaanlage |
| 16 | 15 A | – |
| 17 | 15 A | Getriebesteuerungssystem |
| 18 | 25 A | Elektrische Türschlösser |
| 19 | 20 A | Scheinwerfer (rechts) |
| 20 | 7,5 A | Motorsteuerungssystem |
| 21 | 20 A | Rückleuchten;
Kennzeichenbeleuchtung; Standlichter. |
| 22 | 15 A / 20 A | Beheiztes Lenkrad (einige Modelle);
Scheinwerfer (einige Modelle). |
| 23 | 25 A | Innenbeleuchtung |
| 24 | 15 A | Nebelscheinwerfer (einige Modelle) |
| 25 | 20 A | – |
| 26 | 10 A | Rückleuchten |
| 27 | 15 A | Hupe |
| 28 | 20 A | Scheinwerfer (links) |
| 29 | 30 A | ABS;
Dynamische Stabilitätskontrolle. |
| 30 | 15 A | Blinker;
Warnblinkanlage. |
| 31 | 15 A | Stromversorgungssystem |
| 32 | 25 A | – |
| 33 | 20 A | Frontscheibenwischer |
| 34 | 50 A | Zum Schutz verschiedener Stromkreise |
| 35 | 30 A | Elektrische Feststellbremse (links) |
| 36 | 30 A | – |
| 37 | 50 A | ABS;
Dynamische Stabilitätskontrolle. |
| 38 | 20 A | Motorsteuerungssystem |
| 39 | – | – |
| 40 | 30 A | Elektrische Feststellbremse (rechts) |
| 41 | 40 A | Kühlerlüfter |
| 42 | 40 A | Motorsteuerungssystem |
| 43 | 60 A | – |
| 44 | 40 A | Heckscheibenentfeuchter |
| 45 | 30 A | Zum Schutz verschiedener Stromkreise |
| 46 | 30 A | Motorsteuerungssystem |
| 47 | 40 A | Klimaanlage |
| 48 | 30 A | Elektrische Fensterheber |
| 49 | 40 A | – |
Sicherungskasten im Fahrgastraum
(Linke Seite)
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | – |
| 2 | – | – |
| 3 | 15 A | Verstärkungssystem |
| 4 | 10 A | Lenkradheizung (einige Modelle) |
| 5 | 15 A | Zubehörsteckdosen |
| 6 | – | – |
| 7 | 7,5 A | AT-Ganganzeige (einige Modelle) |
| 8 | 7,5 A | Steuerung der Außenspiegel |
| 9 | – | – |
| 10 | 25 A | Elektrische Fensterheber |
| 11 | 15 A | Heckscheibenwischer und -waschanlage |
| 12 | 30 A | Elektrischer Sitz (einige Modelle) |
| 13 | – | – |
| 14 | 15 A | – |
| 15 | 20 A | Sitzheizung (einige Modelle) |
| 16 | 7,5 A | Spiegelentfeuchter (einige Modelle) |
Mazda CX-3 – Sicherungskastenbelegung
Baujahr: 2020.
Sicherungskasten (Motorraum)
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 A | Zum Schutz verschiedener Stromkreise |
| 2 | 7,5 A | Motorsteuerungssystem |
| 3 | 10 A | Schiebedach (einige Modelle) |
| 4 | 15 A | Innenbeleuchtung, Audiosystem |
| 5 | 7,5 A | Motorsteuerungssystem |
| 6 | 15 A | Motorsteuerungssystem |
| 7 | 10 A | Instrumententafel |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | – |
| 10 | 7,5 A | Verstärkungssystem |
| 11 | 15 A | Motorsteuerungssystem |
| 12 | 15 A | – |
| 13 | 15 A | Motorsteuerungssystem |
| 14 | 25 A | Verstärkungssystem |
| 15 | 7,5 A | Klimaanlage |
| 16 | 15 A | – |
| 17 | 15 A | Getriebesteuerungssystem |
| 18 | 25 A | Elektrische Türschlösser |
| 19 | 20 A | Scheinwerfer (rechts) |
| 20 | 7,5 A | Motorsteuerungssystem |
| 21 | 20 A | Rückleuchten;
Kennzeichenbeleuchtung; Standlichter. |
| 22 | 15 A / 20 A | Beheiztes Lenkrad (einige Modelle);
Scheinwerfer (einige Modelle). |
| 23 | 25 A | Innenbeleuchtung |
| 24 | 15 A | Nebelscheinwerfer (einige Modelle) |
| 25 | 20 A | – |
| 26 | 10 A | Rückleuchten |
| 27 | 15 A | Hupe |
| 28 | 20 A | Scheinwerfer (links) |
| 29 | 30 A | ABS;
Dynamische Stabilitätskontrolle. |
| 30 | 15 A | Blinker;
Frequenzen. |
| 31 | 15 A | Stromversorgungssystem |
| 32 | 25 A | – |
| 33 | 20 A | Frontscheibenwischer |
| 34 | 50 A | Zum Schutz verschiedener Stromkreise |
| 35 | 30 A | Elektrische Feststellbremse (links) |
| 36 | 30 A | – |
| 37 | 50 A | ABS;
Dynamische Stabilitätskontrolle. |
| 38 | 20 A | Motorsteuerungssystem |
| 39 | – | – |
| 40 | 30 A | Elektrische Feststellbremse (rechts) |
| 41 | 40 A | Kühlerlüfter |
| 42 | 40 A | Motorsteuerungssystem |
| 43 | 60 A | – |
| 44 | 40 A | Heckscheibenheizung |
| 45 | 30 A | Zum Schutz verschiedener Stromkreise |
| 46 | 30 A | Motorsteuerungssystem |
| 47 | 40 A | Klimaanlage |
| 48 | 30 A | Elektrische Fensterheber |
| 49 | 40 A | – |
Sicherungskasten im Fahrgastraum
(Linke Seite)
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | – |
| 2 | – | – |
| 3 | 15 A | Verstärkungssystem |
| 4 | 10 A | Beheiztes Lenkrad (einige Modelle) |
| 5 | 15 A | Zubehörsteckdosen |
| 6 | – | – |
| 7 | 7,5 A | AT-Ganganzeige (einige Modelle) |
| 8 | 7,5 A | Steuerung der Seitenspiegel |
| 9 | – | – |
| 10 | 25 A | Elektrische Fensterheber |
| 11 | 15 A | Heckscheibenwischer und -waschanlage |
| 12 | 30 A | Elektrischer Sitz (einige Modelle) |
| 13 | – | – |
| 14 | 15 A | – |
| 15 | 20 A | Sitzheizung (einige Modelle) |
| 16 | 7,5 A | Spiegelheizung (einige Modelle) |
Mazda CX-3 – Sicherungsplan
Baujahr: 2021, 2022.
Sicherungskasten (Motorraum)
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 A | Zum Schutz verschiedener Stromkreise |
| 2 | 7,5 A | Motorsteuerungssystem |
| 3 | 10 A | Schiebedach (einige Modelle) |
| 4 | 15 A | Zum Schutz verschiedener Stromkreise |
| 5 | 7,5 A | Motorsteuerungssystem |
| 6 | 15 A | Motorsteuerungssystem |
| 7 | 10 A | Instrumententafel |
| 8 | 7,5 A | Airbag |
| 9 | 7,5 A | – |
| 10 | 7,5 A | Audiosystem |
| 11 | 15 A | Motorsteuerungssystem |
| 12 | 15 A | – |
| 13 | 15 A | Motorsteuerungssystem |
| 14 | 25 A | Audiosystem |
| 15 | 7,5 A | Klimaanlage |
| 16 | 15 A | – |
| 17 | 15 A | Getriebesteuerungssystem |
| 18 | 25 A | Elektrische Türschlösser |
| 19 | 20 A | Scheinwerfer (rechts) |
| 20 | 7,5 A | Motorsteuerungssystem |
| 21 | 20 A | Rückleuchten;
Kennzeichenbeleuchtung; Standlichter. |
| 22 | 15 A / 20 A | Beheiztes Lenkrad (einige Modelle);
Scheinwerfer (einige Modelle). |
| 23 | 25 A | Zum Schutz verschiedener Stromkreise |
| 24 | 15 A | Nebelscheinwerfer (einige Modelle) |
| 25 | 20 A | – |
| 26 | 10 A | Bremslichter |
| 27 | 15 A | Hupe |
| 28 | 20 A | Scheinwerfer (links) |
| 29 | 30 A | ABS;
Dynamische Stabilitätskontrolle. |
| 30 | 15 A | Blinker;
Pfeile. |
| 31 | 15 A | Stromversorgungssystem |
| 32 | 25 A | – |
| 33 | 20 A | Frontscheibenwischer |
| 34 | 50 A | Zum Schutz verschiedener Stromkreise |
| 35 | 30 A | Elektrische Feststellbremse (links) |
| 36 | 30 A | – |
| 37 | 50 A | ABS;
Dynamische Stabilitätskontrolle. |
| 38 | 20 A | Motorsteuerungssystem |
| 39 | 20 A | Frontscheibenwischerheizung (einige Modelle) |
| 40 | 30 A | Elektrische Feststellbremse (rechts) |
| 41 | 40 A | Kühlerventilator |
| 42 | 40 A | Motorsteuerungssystem |
| 43 | 60 A | – |
| 44 | 40 A | Heckscheibenentfeuchter |
| 45 | 30 A | Zum Schutz verschiedener Stromkreise |
| 46 | 30 A | Motorsteuerungssystem |
| 47 | 40 A | Klimaanlage |
| 48 | 30 A | Elektrische Fensterheber |
| 49 | 40 A | – |
Sicherungskasten im Fahrgastraum
(Linke Seite)
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | – |
| 2 | – | – |
| 3 | 15 A | Audiosystem |
| 4 | 10 A | Beheiztes Lenkrad (einige Modelle) |
| 5 | 15 A | Zubehörsteckdose |
| 6 | – | – |
| 7 | 7,5 A | AT-Ganganzeige (einige Modelle) |
| 8 | 7,5 A | Steuerung der Seitenspiegel |
| 9 | – | – |
| 10 | 25 A | Elektrische Fensterheber |
| 11 | 15 A | Heckscheibenwischer und -sprüher |
| 12 | 30 A | Elektrischer Sitz (einige Modelle) |
| 13 | – | – |
| 14 | 15 A | – |
| 15 | 20 A | Sitzheizung (einige Modelle) |
| 16 | 7,5 A | Seitenspiegelentfeuchter (einige Modelle) |
Über Mazda CX-3 (2015-2022)
Der Mazda CX-3 ist ein kompaktes SUV, das von 2015 bis 2022 produziert wurde. Dieses Modell ist bekannt für sein elegantes Design, dynamische Fahreigenschaften und hochwertige Innenraumverarbeitung. Der Mazda CX-3 bietet verschiedene Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, die eine ausgewogene Leistung und effizienten Kraftstoffverbrauch bieten. Das Fahrzeug ist mit modernen Technologien ausgestattet, wie z.B. Fahrerassistenzsystemen, Infotainmentsystem und Sicherheitsmerkmalen, die den Fahrkomfort und die Sicherheit erhöhen.
Sicherungskastenplan Mazda CX-3
Diese Seite zeigt den Sicherungskastenplan für das Modell Mazda CX-3. In diesem Fahrzeug gibt es typischerweise zwei Hauptstandorte für den Sicherungskasten: einer befindet sich im Motorraum und der andere unter dem Armaturenbrett. Die Pläne auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Sicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und zuverlässigen Betrieb des Fahrzeugs.
