Mazda CX-8 (2018-…) – Sicherungskasten
Mazda CX-8 (2018-…) – Sicherungskastenbelegung
Baujahr: 2018.
Die Sicherungen des Zigarettenanzünders (Steckdose) im Mazda CX-8 sind # 54 „OUTLET“ im Sicherungskasten im Motorraum und die Sicherungen # 9 „F.OUTLET“, # 11 „R.OUTLET1“ im Sicherungskasten in der Kabine.
Position des Sicherungskastens
Sicherungskasten in der Kabine
Überprüfen Sie zuerst die Sicherungen in der linken Seitenverkleidung des Fahrzeugs, wenn das elektrische System nicht funktioniert.

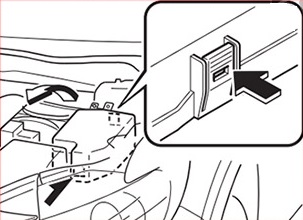

Sicherungskasten im Motorraum
Überprüfen Sie zuerst den Sicherungsblock unter der Motorhaube, wenn die Scheinwerfer oder andere elektrische Komponenten nicht funktionieren und die Sicherungen in der Kabine in Ordnung sind.
Sicherungskastenbelegungen
2018
Motorraum

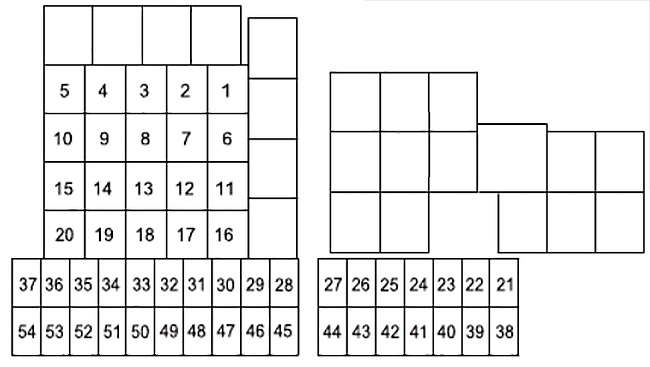

Sicherungsbelegung im Motorraum (2018)
| Nr | Name | Ampere [A] | Beschreibung |
|---|---|---|---|
| Nr | Name | Ampere [A] | Beschreibung |
| 1 | CABIN.+B | 50 A | Zum Schutz verschiedener Stromkreise |
| 2 | IG2 | 30 A | Zum Schutz verschiedener Stromkreise |
| 3 | INJECTOR ENG.SUB |
30 A | – |
| 4 | SCR1 EWT |
20 A | – |
| 5 | P. WINDOW1 | 30 A | – |
| 6 | R.HEATER | 20 A | Klimaanlage |
| 7 | ADD FAN DE | 40 A | Kühlerlüfter |
| 8 | WIPER.DEI | 20 A | – |
| 9 | DEFOG | 40 A | Heckscheibenentfeuchter |
| 10 | DCDC DE | 40 A | Zum Schutz verschiedener Stromkreise |
| 11 | EPB R | 20 A | Elektrische Parkbremse (EPB) (RH) |
| 12 | EPB L. | 20 A | Elektrische Parkbremse (EPB) (LH) |
| 13 | AUDIO DCDC REG |
30 A | – |
| 14 | FAN GE | 30 A | – |
| 15 | ENG.MAIN | 40 A | Motorsteuerungssystem |
| 16 | ABS / DSC M | 50 A | ABS;
Dynamisches Stabilitätskontrollsystem. |
| 17 | FAN DE | 40 A | Kühlerlüfter |
| 18 | WIPER | 20 A | Scheibenwischer und -waschanlage vorne |
| 19 | HEATER | 40 A | Klimaanlage |
| 20 | ADD FAN GE | 30 A | – |
| 21 | ENGINE.IG1 | 7,5 A | Motorsteuerungssystem |
| 22 | C / U IG1 | 15 A | Zum Schutz verschiedener Stromkreise |
| 23 | AUDIO2 | 7,5 A | Audiosystem |
| 24 | METER2 | 7,5 A | Instrumententafel |
| 25 | ENGINE3 | 15 A | Motorsteuerungssystem |
| 26 | ENGINE2 | 15 A | Motorsteuerungssystem |
| Nr | Name | Ampere [A] | Beschreibung |
|---|---|---|---|
| 27 | ENGINE1 | 15 A | Motorsteuerungssystem |
| 28 | AT | 15 A | Motorbrückensteuerungssystem;
Zündschalter. |
| 29 | H / CLEAN | 20 A | – |
| 30 | A / C | 7,5 A | Klimaanlage |
| 31 | AT PUMP | 15 A | Motorbrückensteuerungssystem |
| 32 | HORN | 15 A | Hupe |
| 33 | R.WIPER | 15 A | Heckscheibenwischer |
| 34 | H / L HI | 20 A | Fernlicht |
| 35 | ST. HEATER | 15 A | Beheiztes Lenkrad |
| 36 | FOG | 15 A | Nebelscheinwerfer |
| 37 | ENG + B | 7,5 A | Motorsteuerungssystem |
| 38 | H / L LOW L | 15 A | Abblendlicht (links) |
| 39 | ENGINE4 | 15 A | – |
| 40 | – | – | – |
| 41 | METER1 | 10 A | Instrumententafel |
| 42 | SRS1 | 7,5 A | Airbag |
| 43 | BOSE | 25 A | Modell mit Bose Sound System |
| 44 | AUDIO1 | 15 A | Audiosystem |
| 45 | ABS / DSC S. | 30 A | ABS;
Dynamisches Stabilitätskontrollsystem. |
| 46 | FUEL PUMP | 15 A | – |
| 47 | FUEL WARM | 25 A | Kraftstoffheizung |
| 48 | TAIL | 15 A | Rückleuchten;
Kennzeichenbeleuchtung. |
| 49 | SCR2 FUEL PUMP2 |
25 A | – |
| 50 | HAZARD | 25 A | Warnblinkanlage;
Blinker; Rückleuchten; Positionslichter. |
| 51 | H / LOW R | 15 A | Abblendlicht (rechts) |
| 52 | OUTLET | 25 A | Zubehörsteckdose |
| 53 | STOP | 10 A | Bremslichter |
| 54 | ROOM | 15 A | Zum Schutz verschiedener Stromkreise |
Kabine

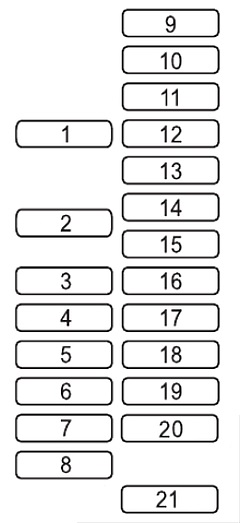

Sicherungsbelegung in der Kabine (2018)
| Nr | Name | Ampere [A] | Beschreibung |
|---|---|---|---|
| Nr | Name | Ampere [A] | Beschreibung |
| 1 | P.SEAT D | 30 A | Elektrisch verstellbarer Sitz |
| 2 | P.WINDOW3 | 30 A | Elektrische Fensterheber |
| 3 | R.OUTLET3 | 15 A | – |
| 4 | P.WINDOW2 | 25 A | Elektrische Fensterheber |
| 5 | ESCL | 15 A | Elektronische Lenkradsperre |
| 6 | D.LOCK | 25 A | Elektrische Türschlösser |
| 7 | SEAT WARM | 20 A | Sitzheizung |
| 8 | SUNROOF | 10 A | – |
| 9 | F.OUTLET | 15 A | Zubehörsteckdose |
| 10 | MIRROR | 7,5 A | Spiegelsteuerung |
| Nr | Name | Ampere [A] | Beschreibung |
|---|---|---|---|
| 11 | R.OUTLET1 | 15 A | Zubehörsteckdose |
| 12 | SCR3 | 15 A | – |
| 13 | SCR4 | 15 A | – |
| 14 | R.OUTLET2 | 15 A | – |
| 15 | USB | 7,5 A | USB-Stromanschluss |
| 16 | PLG | 20 A | Elektrisch anhebbare Heckklappe |
| 17 | M.DEF | 7,5 A | Spiegelentfeuchter |
| 18 | R.SEAT W | 20 A | Sitzheizung |
| 19 | – | – | – |
| 20 | AT IND | 7,5 A | Blinker Automatikgetriebe |
| 21 | P.SEAT P | 30 A | Elektrischer Sitz |
