Mazda 3 (2004-2020) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Mazda 3 (2004–2020), Informationen zur Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Mazda 3 (2004-2005) – Sicherungsbelegungsplan
Baujahr: 2004-2005.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda 3 (2004-2005) ist die Sicherung 43 in der Sicherungsbelegung auf der Beifahrerseite.
Sicherungskasten (Motorraum)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | FAN | 40 | Kühlerlüfter |
| 2 | P / ST | 80 | EHPAS |
| 3 | BTN | 40 | Zum Schutz verschiedener Stromkreise |
| 4 | HEAD | 40 | Scheinwerfer |
| 5 | PTC | 80 | – |
| 6 | GLOW | 60 | – |
| 7 | ABS 1 | 30 | ABS * |
| 8 | ABS 2 | 20 | ABS * |
| 9 | ENGINE | 30 | Zum Schutz verschiedener Stromkreise |
| 10 | – | – | – |
| 11 | IG KEY 1 | 30 | Zündung |
| 12 | STARTER | 20 | Anlasserrelais |
| 13 | IG KEY 2 | 30 | Zündung |
| 14 | – | – | – |
| 15 | HEATER | 40 | Gebläsemotor |
| 16 | – | – | – |
| 17 | DEFOG | 40 | Heckscheibenentfeuchter |
| 18 | AUDIO | 30 | Audiosystem
(Modell mit BOSE Sound System) |
| 19 | ABS IG | 10 | ABS * |
| 20 | FOG | 15 | Nebelscheinwerfer* |
| 21 | HORN | 15 | Hupe |
| 22 | – | – | – |
| 23 | H / CLEAN | 20 | – |
| 24 | F / PUMP | 15 | Kraftstoffpumpe |
| 25 | P / ST IG | 10 | Servolenkung |
| 26 | A / C MAG | 10 | Klimaanlage |
| 27 | TCM | 15 | Getriebesteuerungsmodul |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Innenbeleuchtung |
| 32 | ENG BAR 4 | 10 | O2-Heizung |
| 33 | ENG BAR 3 | 10 | O2-Heizung |
| 34 | EGI INJ | 10 | Injektor |
| 35 | ENG BAR 1 | 10 | Luftstromsensor |
| 36 | ENG BAR 2 | 10 | EGR-Ventil |
| * Einige Modelle | |||
Sicherungskasten (Beifahrerseite)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 37 | D / LOCK 2 | 15 | Elektrische Türverriegelung |
| 38 | STOP | 10 | Bremslichter |
| 39 | HEAD HIGH L | 10 | Fernlicht (links) |
| 40 | HEAD HIGH R | 10 | Fernlicht (rechts) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | CIGAR | 15 | Zigarettenanzünder |
| 44 | RADIO | 7,5 | Audiosystem |
| 45 | MIRROR | 10 | Elektrischer Rückspiegel |
| 46 | TAIL R | 7,5 | Rückleuchten (rechts);
Positionslichter (rechts); Kennzeichenbeleuchtung. |
| 47 | OBD | 10 | Zum Schutz verschiedener Stromkreise |
| 48 | – | – | – |
| 49 | TR / LOCK | 20 | – |
| 50 | CPU PWR | 10 | Steuergerät |
| 51 | HAZARD | 15 | Blinker;
Warnblinkanlage. |
| 52 | SUN ROOF | 20 | Schiebedach * |
| 53 | WASHER | 20 | Frontscheibenwischer;
Heckscheibenwischer und -waschanlage. |
| 54 | – | – | – |
| 55 | P / WIND R | 30 | – |
| 56 | P / WIND L. | 30 | – |
| 57 | ALARM | 7,5 | – |
| 58 | M / DEF | 7,5 | Spiegelentfeuchter |
| 59 | – | – | – |
| 60 | HEAD LOW R | 15 | Nebelscheinwerfer (rechts);
Lichteinstellung * |
| 61 | HEAD LOW L | 15 | Nebelscheinwerfer (links) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | SAS | 10 | Zusätzliches Rückhaltesystem |
| 66 | METER | 10 | Instrumententafel;
Wegfahrsperre; Getriebesperrsystem. |
| 67 | IGNITION | 20 | ABS *;
EHPAS *. |
| 68 | WIPER | 20 | Frontscheibenwischer |
| 69 | ENGINE | 20 | Zum Schutz verschiedener Stromkreise |
| 70 | IG SIG | 10 | Automatischer Heckwischer * |
| 71 | SAS 2 | 7,5 | Zusätzliches Rückhaltesystem |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | SEAT WARM | 20 | – |
| 75 | D / LOCK 1 | 25 | Elektrische Türverriegelung |
| 76 | A / C | 10 | Klimaanlage;
Heizungssteuergerät. |
| 77 | P / WIND L. | 30 | Fensterheber (links) * |
| 78 | P / WIND R | 30 | Fensterheber (rechts) * |
| 79 | BACK | 10 | Rückfahrlichtbeleuchtung |
| 80 | SUN ROOF | 7,5 | Schiebedach * |
| 81 | TAIL L | 7,5 | Rückleuchten (links);
Positionslichter (links). |
| 82 | ILLUMI | 7,5 | Beleuchtung |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
| * Einige Modelle | |||
Mazda 3 (2006) – Sicherungsplan
Baujahr: 2006.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda 3 (2006) ist die Sicherung 43 im Sicherungskasten auf der Beifahrerseite.

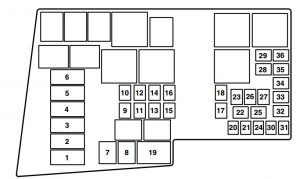

Sicherungskasten (Motorraum)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | FAN | 40 | Kühlerlüfter |
| 2 | P / ST | 80 | EHPAS |
| 3 | BTN | 40 | Zum Schutz verschiedener Stromkreise |
| 4 | HEAD | 40 | Scheinwerfer |
| 5 | PTC | 80 | – |
| 6 | GLOW | 60 | – |
| 7 | ABS 1 | 30 | ABS * |
| 8 | ABS 2 | 20 | ABS * |
| 9 | ENGINE | 30 | Zum Schutz verschiedener Stromkreise |
| 10 | – | – | – |
| 11 | IG KEY 1 | 30 | Zündung |
| 12 | STARTER | 20 | Anlasserrelais |
| 13 | IG KEY 2 | 30 | Zündung |
| 14 | – | – | – |
| 15 | HEATER | 40 | Gebläsemotor |
| 16 | – | – | – |
| 17 | DEFOG | 40 | Heckscheibenentfeuchter |
| 18 | AUDIO | 30 | Audiosystem
(Modell mit BOSE Sound System) |
| 19 | ABS IG | 10 | ABS * |
| 20 | FOG | 15 | Nebelscheinwerfer* |
| 21 | HORN | 15 | Hupe |
| 22 | – | – | – |
| 23 | H / CLEAN | 20 | – |
| 24 | F / PUMP | 15 | Kraftstoffpumpe |
| 25 | P / ST IG | 10 | Servolenkung |
| 26 | A / C MAG | 10 | Klimaanlage |
| 27 | TCM | 15 | Getriebesteuerungsmodul |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Innenbeleuchtung |
| 32 | ENG BAR 4 | 10 | O2-Heizung |
| 33 | ENG BAR 3 | 10 | O2-Heizung |
| 34 | EGI INJ | 10 | Injektor |
| 35 | ENG BAR 1 | 10 | Luftstromsensor |
| 36 | ENG BAR 2 | 10 | EGR-Ventil |
| * Einige Modelle | |||
Sicherungskasten (Beifahrerseite)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 37 | D / LOCK 2 | 15 | Elektrische Türverriegelung |
| 38 | STOP | 10 | Bremslichter |
| 39 | HEAD HIGH L | 10 | Fernlicht (links) |
| 40 | HEAD HIGH R | 10 | Fernlicht (rechts) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | CIGAR | 15 | Zigarettenanzünder |
| 44 | RADIO | 7,5 | Audiosystem |
| 45 | MIRROR | 10 | Elektrischer Rückspiegel |
| 46 | TAIL R | 7,5 | Rückleuchten (rechts);
Positionslichter (rechts); Kennzeichenbeleuchtung. |
| 47 | OBD | 10 | Zum Schutz verschiedener Stromkreise |
| 48 | – | – | – |
| 49 | TR / LOCK | 20 | – |
| 50 | CPU PWR | 10 | Steuergerät |
| 51 | HAZARD | 15 | Blinker;
Warnblinkanlage. |
| 52 | SUN ROOF | 20 | Schiebedach * |
| 53 | WASHER | 20 | Frontscheibenwaschanlage;
Heckscheibenwischer und -waschanlage. |
| 54 | – | – | – |
| 55 | P / WIND R | 30 | – |
| 56 | P / WIND L. | 30 | – |
| 57 | ALARM | 7,5 | – |
| 58 | M / DEF | 7,5 | Spiegelheizung |
| 59 | – | – | – |
| 60 | HEAD LOW R | 15 | Nebelscheinwerfer (rechts);
Lichteinstellung * |
| 61 | HEAD LOW L | 15 | Nebelscheinwerfer (links) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | SAS | 10 | Zusätzliches Rückhaltesystem |
| 66 | METER | 10 | Instrumententafel;
Wegfahrsperre; Getriebesperrsystem. |
| 67 | IGNITION | 20 | ABS *;
EHPAS *. |
| 68 | WIPER | 20 | Frontscheibenwischer |
| 69 | ENGINE | 20 | Zum Schutz verschiedener Stromkreise |
| 70 | IG SIG | 10 | Automatischer Heckwischer * |
| 71 | SAS 2 | 7,5 | Zusätzliches Rückhaltesystem |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | SEAT WARM | 20 | – |
| 75 | D / LOCK 1 | 25 | Elektrische Türverriegelung |
| 76 | A / C | 10 | Klimaanlage;
Heizungssteuergerät. |
| 77 | P / WIND L. | 30 | Fensterheber (links) * |
| 78 | P / WIND R | 30 | Fensterheber (rechts) * |
| 79 | BACK | 10 | Rückfahrscheinwerfer |
| 80 | SUN ROOF | 7,5 | Schiebedach * |
| 81 | TAIL L | 7,5 | Rückleuchten (links);
Positionslichter (links). |
| 82 | ILLUMI | 7,5 | Beleuchtung |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
| * Einige Modelle | |||
Mazda 3 (2007) – Sicherungskastenbelegung
Baujahr: 2007.
Die Sicherung des Zigarettenanzünders (Steckdose) in der Mazda 3 (2007) ist die Sicherung 43 im Sicherungskasten auf der Beifahrerseite.
Sicherungskasten (Motorraum)
Ohne Turbolader
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | FAN | 40 | Kühlerlüfter |
| 2 | P / ST | 80 | Servolenkung |
| 3 | BTN | 40 | Zum Schutz verschiedener Stromkreise |
| 4 | HEAD | 40 | Scheinwerfer |
| 5 | PTC | 80 | – |
| 6 | GLOW / P.SEAT | 60 | Elektrischer Sitz |
| 7 | ABS 1 | 30 | ABS *, DSC * |
| 8 | ABS 2 | 20 | ABS *, DSC * |
| 9 | ENGINE | 30 | Zum Schutz verschiedener Stromkreise |
| 10 | – | – | – |
| 11 | IG KEY 1 | 30 | Zündschlüssel |
| 12 | STARTER | 20 | Anlasserrelais |
| 13 | IG KEY 2 | 30 | Zündschlüssel |
| 14 | GLOW 1 | – | – |
| 15 | HEATER | 40 | Gebläsemotor |
| 16 | GLOW 2 | – | – |
| 17 | DEFOG | 40 | Heckscheibenentnebelung |
| 18 | AUDIO | 30 | Audiosystem
(Modell mit BOSE Sound System) |
| 19 | ABS IG | 10 | ABS *;
DSC *. |
| 20 | FOG | 15 | Nebelscheinwerfer vorne * |
| 21 | HORN | 15 | Hupe |
| 22 | DRL | 10 | DRL * |
| 23 | H / CLEAN | 20 | – |
| 24 | F / PUMP | 15 | Kraftstoffpumpe |
| 25 | P / ST IG | 10 | Servolenkung |
| 26 | A / C MAG | 10 | Klimaanlage* |
| 27 | ALT / TCM | 15 | TCM * |
| 28 | GLOW SIG | – | – |
| 29 | P.OUTLET | – | Steckdose |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Innenbeleuchtung |
| 32 | ENG BAR 4 | 10 | O2-Sensoren * |
| 33 | ENG BAR 3 | 10 | O2-Sensoren |
| 34 | EGI INJ | 10 | Einspritzdüse |
| 35 | ENG BAR 1 | 10 | Zum Schutz verschiedener Stromkreise |
| 36 | ENG BAR 2 | 10 | PCM;
Kraftstoffpumpe. |
| * Einige Modelle | |||
Mit Turbolader
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | FAN | 70 | Kühlerlüfter |
| 2 | – | – | – |
| 3 | BTN | 40 | Zum Schutz verschiedener Stromkreise |
| 4 | HEAD | 40 | Scheinwerfer |
| 5 | F / PUMP | 30 | Kraftstoffpumpe |
| 6 | – | – | – |
| 7 | ABS 1 | 30 | ABS, DSC |
| 8 | ABS 2 | 20 | ABS, DSC |
| 9 | ENGINE | 30 | Zum Schutz verschiedener Stromkreise |
| 10 | INJECTOR | 30 | Kraftstoffeinspritzung |
| 11 | IG KEY 1 | 30 | Zündschlüssel |
| 12 | STARTER | 20 | Anlasserrelais |
| 13 | IG KEY 2 | 30 | Zündschlüssel |
| 14 | – | – | – |
| 15 | HEATER | 40 | Gebläsemotor |
| 16 | – | – | – |
| 17 | DEFOG | 40 | Heckscheibenentnebelung |
| 18 | AUDIO | 30 | Audiosystem
(Modell mit BOSE Sound System) |
| 19 | ABS IG | 10 | ABS |
| 20 | FOG | 15 | Nebelscheinwerfer vorne |
| 21 | HORN | 15 | Hupe |
| 22 | DRL | 10 | DRL * |
| 23 | H / CLEAN | 20 | – |
| 24 | ITP | 15 | Elektrisches Reduktionsventil |
| 25 | – | – | – |
| 26 | A / C MAG | 10 | Klimaanlage |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | P.OUTLET | 15 | Steckdose |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Innenbeleuchtung |
| 32 | – | – | – |
| 33 | ENG BAR 3 | 10 | O2-Sensoren |
| 34 | – | – | – |
| 35 | ENG BAR 1 | 15 | Zum Schutz verschiedener Stromkreise |
| 36 | ENG BAR 2 | 10 | PCM;
Kraftstoffpumpe. |
| * Einige Modelle | |||
Sicherungskasten (Beifahrerseite)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 37 | D / LOCK 2 | 15 | Doppelverriegelungssystem * |
| 38 | STOP LAMP/HORN | 10 | Bremslicht;
Hupe. |
| 39 | HEAD HIGH L | 10 | Fernlicht (links) |
| 40 | HEAD HIGH R | 10 | Fernlicht (rechts) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | CIGAR | 15 | Zigarettenanzünder |
| 44 | RADIO | 7,5 | Verstärkersystem |
| 45 | MIRROR | 10 | Elektrisch verstellbarer Spiegel * |
| 46 | TAIL R | 7,5 | Rückleuchten (rechts);
Positionsleuchten (rechts); Kennzeichenbeleuchtung. |
| 47 | OBD | 10 | Zum Schutz verschiedener Stromkreise |
| 48 | – | – | – |
| 49 | TR / LOCK | – | – |
| 50 | – | – | – |
| 51 | – | – | – |
| 52 | SUN ROOF | 20 | Schiebedach * |
| 53 | WASHER | 20 | Scheibenwischer und Frontscheibenwaschanlage |
| 54 | – | – | – |
| 55 | P / WIND R | – | – |
| 56 | P / WIND L. | – | – |
| 57 | ALARM | – | – |
| 58 | M / DEF | 7,5 | Spiegelentfrostung * |
| 59 | – | – | – |
| 60 | HEAD LOW R | 15 | Nebelscheinwerfer (rechts);
Lichteinstellung * |
| 61 | HEAD LOW L | 15 | Nebelscheinwerfer (links) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | SAS | 10 | Zusätzliches Rückhaltesystem |
| 66 | METER | 10 | Anzeigetafel;
Wegfahrsperre. |
| 67 | IGNITION | 20 | ABS *;
DSC *; Servolenkung. |
| 68 | WIPER | 20 | Frontscheibenwischer und -waschanlage |
| 69 | ENGINE | 20 | Zum Schutz verschiedener Stromkreise |
| 70 | IG SIG | 10 | Automatischer Scheibenwischer *;
Fensterschalter *. |
| 71 | SAS 2 | 7,5 | Sitzgewichtssensor |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | SEAT WARM | 20 | Sitzheizung * |
| 75 | D / LOCK 1 | 25 | Elektrische Türverriegelung * |
| 76 | A / C | 10 | Klimaanlage *;
Heizungssteuergerät. |
| 77 | P / WIND L. | 30 | Fensterheber (links) * |
| 78 | P / WIND R | 30 | Fensterheber (rechts) * |
| 79 | BACK | 10 | Rückfahrscheinwerfer |
| 80 | SUN ROOF | 7,5 | Schiebedach * |
| 81 | TAIL L | 7,5 | Rückleuchten (links);
Positionsleuchten (links). |
| 82 | ILLUMI | 7,5 | Beleuchtung |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
| * Einige Modelle | |||
Mazda 3 (2008) – Sicherungskastenbelegung
Baujahr: 2008.
Die Sicherung des Zigarettenanzünders (Steckdose) in der Mazda 3 (2008) ist die Sicherung 43 im Sicherungskasten auf der Beifahrerseite.
Sicherungskasten (Motorraum)
Ohne Turbolader
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | FAN | 40 | Kühlerlüfter |
| 2 | P / ST | 80 | Servolenkung |
| 3 | BTN | 40 | Zum Schutz verschiedener Stromkreise |
| 4 | HEAD | 40 | Scheinwerfer |
| 5 | PTC | 80 | – |
| 6 | GLOW / P.SEAT | 60 | Elektrischer Sitz |
| 7 | ABS 1 | 30 | ABS *, DSC * |
| 8 | ABS 2 | 20 | ABS *, DSC * |
| 9 | ENGINE | 30 | Zum Schutz verschiedener Stromkreise |
| 10 | – | – | – |
| 11 | IG KEY 1 | 30 | Zündung |
| 12 | STARTER | 20 | Anlasserkupplung |
| 13 | IG KEY 2 | 30 | Zündung |
| 14 | GLOW 1 | – | – |
| 15 | HEATER | 40 | Gebläsemotor |
| 16 | GLOW 2 | – | – |
| 17 | DEFOG | 40 | Heckscheibenentnebelung |
| 18 | AUDIO | 30 | Audiosystem
(Modell mit BOSE Sound System) |
| 19 | ABS IG | 10 | ABS *;
DSC *. |
| 20 | FOG | 15 | Nebelscheinwerfer vorne * |
| 21 | HORN | 15 | Hupe |
| 22 | DRL | 10 | DRL * |
| 23 | H / CLEAN | 20 | – |
| 24 | F / PUMP | 15 | Kraftstoffpumpe |
| 25 | P / ST IG | 10 | Servolenkung |
| 26 | A / C MAG | 10 | Klimaanlage* |
| 27 | ALT / TCM | 15 | TCM * |
| 28 | GLOW SIG | – | – |
| 29 | P.OUTLET | – | Steckdose |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Innenbeleuchtung |
| 32 | ENG BAR 4 | 10 | O2-Sensoren * |
| 33 | ENG BAR 3 | 10 | O2-Sensoren |
| 34 | EGI INJ | 10 | Einspritzdüse |
| 35 | ENG BAR 1 | 10 | Zum Schutz verschiedener Stromkreise |
| 36 | ENG BAR 2 | 10 | PCM;
Kraftstoffpumpe. |
| * Einige Modelle | |||
Mit Turbolader
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | FAN | 70 | Kühlerlüfter |
| 2 | – | – | – |
| 3 | BTN | 40 | Zum Schutz verschiedener Stromkreise |
| 4 | HEAD | 40 | Scheinwerfer |
| 5 | F / PUMP | 30 | Kraftstoffpumpe |
| 6 | – | – | – |
| 7 | ABS 1 | 30 | ABS, DSC |
| 8 | ABS 2 | 20 | ABS, DSC |
| 9 | ENGINE | 30 | Zum Schutz verschiedener Stromkreise |
| 10 | INJECTOR | 30 | Kraftstoffeinspritzung |
| 11 | IG KEY 1 | 30 | Zündung |
| 12 | STARTER | 20 | Anlasserkupplung |
| 13 | IG KEY 2 | 30 | Zündung |
| 14 | – | – | – |
| 15 | HEATER | 40 | Gebläsemotor |
| 16 | – | – | – |
| 17 | DEFOG | 40 | Heckscheibenentnebelung |
| 18 | AUDIO | 30 | Audiosystem
(Modell mit BOSE Sound System) |
| 19 | ABS IG | 10 | ABS |
| 20 | FOG | 15 | Nebelscheinwerfer vorne |
| 21 | HORN | 15 | Hupe |
| 22 | DRL | 10 | DRL * |
| 23 | H / CLEAN | 20 | – |
| 24 | ITP | 15 | Elektrisches Reduktionsventil |
| 25 | – | – | – |
| 26 | A / C MAG | 10 | Klimaanlage |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | P.OUTLET | 15 | Steckdose |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Innenbeleuchtung |
| 32 | – | – | – |
| 33 | ENG BAR 3 | 10 | O2-Sensoren |
| 34 | – | – | – |
| 35 | ENG BAR 1 | 15 | Zum Schutz verschiedener Stromkreise |
| 36 | ENG BAR 2 | 10 | PCM;
Kraftstoffpumpe. |
| * Einige Modelle | |||
Sicherungskasten (Beifahrerseite)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 37 | D / LOCK 2 | 15 | Doppelverriegelungssystem * |
| 38 | STOP LAMP/HORN | 10 | Bremslicht;
Hupe. |
| 39 | HEAD HIGH L | 10 | Fernlicht (links) |
| 40 | HEAD HIGH R | 10 | Fernlicht (rechts) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | CIGAR | 15 | Zigarettenanzünder |
| 44 | RADIO | 7,5 | Audiosystem |
| 45 | MIRROR | 10 | Elektrisch verstellbarer Spiegel * |
| 46 | TAIL R | 7,5 | Rückleuchten (rechts);
Positionsleuchten (rechts); Kennzeichenbeleuchtung. |
| 47 | OBD | 10 | Zum Schutz verschiedener Stromkreise |
| 48 | – | – | – |
| 49 | TR / LOCK | – | – |
| 50 | – | – | – |
| 51 | – | – | – |
| 52 | SUN ROOF | 20 | Schiebedach * |
| 53 | WASHER | 20 | Scheibenwischer und Frontscheibenwaschanlage |
| 54 | – | – | – |
| 55 | P / WIND R | – | – |
| 56 | P / WIND L. | – | – |
| 57 | ALARM | – | – |
| 58 | M / DEF | 7,5 | Spiegelentfrostung * |
| 59 | – | – | – |
| 60 | HEAD LOW R | 15 | Abblendlicht (rechts);
Lichteinstellung * |
| 61 | HEAD LOW L | 15 | Abblendlicht (links) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | SAS | 10 | Zusätzliches Rückhaltesystem |
| 66 | METER | 10 | Anzeigetafel;
Wegfahrsperre. |
| 67 | IGNITION | 20 | ABS *;
DSC *; Servolenkung. |
| 68 | WIPER | 20 | Frontscheibenwischer und -waschanlage |
| 69 | ENGINE | 20 | Zum Schutz verschiedener Stromkreise |
| 70 | IG SIG | 10 | Automatischer Scheibenwischer *;
Fensterschalter *. |
| 71 | SAS 2 | 7,5 | Sitzgewichtssensor |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | SEAT WARM | 20 | Sitzheizung * |
| 75 | D / LOCK 1 | 25 | Elektrische Türverriegelung * |
| 76 | A / C | 10 | Klimaanlage *;
Heizungssteuergerät. |
| 77 | P / WIND L. | 30 | Fensterheber (links) * |
| 78 | P / WIND R | 30 | Fensterheber (rechts) * |
| 79 | BACK | 10 | Rückfahrscheinwerfer |
| 80 | SUN ROOF | 7,5 | Schiebedach * |
| 81 | TAIL L | 7,5 | Rückleuchten (links);
Positionsleuchten (links). |
| 82 | ILLUMI | 7,5 | Beleuchtung |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
| * Einige Modelle | |||
Mazda 3 (2009) – Sicherungskastenbelegung
Baujahr: 2009.
Die Sicherung des Zigarettenanzünders (Steckdose) in der Mazda 3 (2009) ist die Sicherung 43 im Sicherungskasten auf der Beifahrerseite.
Sicherungskasten (Motorraum)
Ohne Turbolader
| Position | Bezeichnung | Amp [A] | Beschreibung |
| 1 | FAN | 40 | Kühlerlüfter |
| 2 | P / ST | 80 | Servolenkung |
| 3 | BTN | 40 | Zum Schutz verschiedener Stromkreise |
| 4 | HEAD | 40 | Scheinwerfer |
| 5 | PTC | 80 | – |
| 6 | GLOW / P.SEAT | 60 | Elektrischer Sitz |
| 7 | ABS 1 | 30 | ABS *, DSC * |
| 8 | ABS 2 | 20 | ABS *, DSC * |
| 9 | ENGINE | 30 | Zum Schutz verschiedener Stromkreise |
| 10 | – | – | – |
| 11 | IG KEY 1 | 30 | Zündung |
| 12 | STARTER | 20 | Anlasserrelais |
| 13 | IG KEY 2 | 30 | Zündung |
| 14 | GLOW 1 | – | – |
| 15 | HEATER | 40 | Gebläsemotor |
| 16 | GLOW 2 | – | – |
| 17 | DEFOG | 40 | Heckscheibenentfrostung |
| 18 | AUDIO | 30 | Audiosystem
(Modell mit BOSE Sound System) |
| 19 | ABS IG | 10 | ABS *;
DSC *. |
| 20 | FOG | 15 | Nebelscheinwerfer vorne * |
| 21 | HORN | 15 | Hupe |
| 22 | DRL | 10 | DRL * |
| 23 | H / CLEAN | 20 | – |
| 24 | F / PUMP | 15 | Kraftstoffpumpe |
| 25 | P / ST IG | 10 | Servolenkung |
| 26 | A / C MAG | 10 | Klimaanlage* |
| 27 | ALT / TCM | 15 | TCM * |
| 28 | GLOW SIG | – | – |
| 29 | P.OUTLET | – | Steckdose |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Innenbeleuchtung |
| 32 | ENG BAR 4 | 10 | O2-Sensoren * |
| 33 | ENG BAR 3 | 10 | O2-Sensoren |
| 34 | EGI INJ | 10 | Einspritzdüse |
| 35 | ENG BAR 1 | 10 | Zum Schutz verschiedener Stromkreise |
| 36 | ENG BAR 2 | 10 | PCM;
Kraftstoffpumpe. |
| * Einige Modelle | |||
Mit Turbolader
| Position | Bezeichnung | Amp [A] | Beschreibung |
| 1 | FAN | 70 | Kühlerlüfter |
| 2 | – | – | – |
| 3 | BTN | 40 | Zum Schutz verschiedener Stromkreise |
| 4 | HEAD | 40 | Scheinwerfer |
| 5 | F / PUMP | 30 | Kraftstoffpumpe |
| 6 | – | – | – |
| 7 | ABS 1 | 30 | ABS, DSC |
| 8 | ABS 2 | 20 | ABS, DSC |
| 9 | ENGINE | 30 | Zum Schutz verschiedener Stromkreise |
| 10 | INJECTOR | 30 | Kraftstoffeinspritzung |
| 11 | IG KEY 1 | 30 | Zündung |
| 12 | STARTER | 20 | Anlasserrelais |
| 13 | IG KEY 2 | 30 | Zündung |
| 14 | – | – | – |
| 15 | HEATER | 40 | Gebläsemotor |
| 16 | – | – | – |
| 17 | DEFOG | 40 | Heckscheibenentfrostung |
| 18 | AUDIO | 30 | Audiosystem
(Modell mit BOSE Sound System) |
| 19 | ABS IG | 10 | ABS |
| 20 | FOG | 15 | Nebelscheinwerfer vorne |
| 21 | HORN | 15 | Hupe |
| 22 | DRL | 10 | DRL * |
| 23 | H / CLEAN | 20 | – |
| 24 | ITP | 15 | Elektrisches Regelventil |
| 25 | – | – | – |
| 26 | A / C MAG | 10 | Klimaanlage |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | P.OUTLET | 15 | Steckdose |
| 30 | ENG + B | 10 | PCM |
| 31 | ROOM | 15 | Innenbeleuchtung |
| 32 | – | – | – |
| 33 | ENG BAR 3 | 10 | O2-Sensoren |
| 34 | – | – | – |
| 35 | ENG BAR 1 | 15 | Zum Schutz verschiedener Stromkreise |
| 36 | ENG BAR 2 | 10 | PCM;
Kraftstoffpumpe. |
| * Einige Modelle | |||
Sicherungskasten (Beifahrerseite)
| Position | Bezeichnung | Amp [A] | Beschreibung |
| 37 | D / LOCK 2 | 15 | Doppelverriegelungssystem * |
| 38 | STOP LAMP/HORN | 10 | Bremslicht;
Hupe. |
| 39 | HEAD HIGH L | 10 | Fernlicht (links) |
| 40 | HEAD HIGH R | 10 | Fernlicht (rechts) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | CIGAR | 15 | Zigarettenanzünder |
| 44 | RADIO | 7,5 | Audiosystem |
| 45 | MIRROR | 10 | Elektrisch verstellbarer Spiegel * |
| 46 | TAIL R | 7,5 | Rückleuchten (rechts);
Positionsbeleuchtung (rechts); Kennzeichenbeleuchtung. |
| 47 | OBD | 10 | Zum Schutz verschiedener Stromkreise |
| 48 | – | – | – |
| 49 | TR / LOCK | – | – |
| 50 | – | – | – |
| 51 | – | – | – |
| 52 | SUN ROOF | 20 | Schiebedach * |
| 53 | WASHER | 20 | Scheibenwischer und Scheibenwaschanlage vorne |
| 54 | – | – | – |
| 55 | P / WIND R | – | – |
| 56 | P / WIND L. | – | – |
| 57 | ALARM | – | – |
| 58 | M / DEF | 7,5 | Spiegelentfrostung * |
| 59 | – | – | – |
| 60 | HEAD LOW R | 15 | Abblendlicht (rechts);
Lichteinstellung * |
| 61 | HEAD LOW L | 15 | Abblendlicht (links) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | SAS | 10 | Zusätzliches Sicherheitssystem |
| 66 | METER | 10 | Anzeigetafel;
Wegfahrsperre. |
| 67 | IGNITION | 20 | ABS *;
DSC *; Servolenkung. |
| 68 | WIPER | 20 | Scheibenwischer und Scheibenwaschanlage vorne |
| 69 | ENGINE | 20 | Zum Schutz verschiedener Stromkreise |
| 70 | IG SIG | 10 | Automatischer Scheibenwischer *;
Fensterschalter *. |
| 71 | SAS 2 | 7,5 | Sitzgewichtssensor |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | SEAT WARM | 20 | Sitzheizung * |
| 75 | D / LOCK 1 | 25 | Elektrische Türverriegelung * |
| 76 | A / C | 10 | Klimaanlage *;
Heizungssteuergerät. |
| 77 | P / WIND L. | 30 | Fensterheber (links) * |
| 78 | P / WIND R | 30 | Fensterheber (rechts) * |
| 79 | BACK | 10 | Rückfahrscheinwerfer |
| 80 | SUN ROOF | 7,5 | Schiebedach * |
| 81 | TAIL L | 7,5 | Rückleuchten (links);
Positionsbeleuchtung (links). |
| 82 | ILLUMI | 7,5 | Beleuchtung |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
| * Einige Modelle | |||
Mazda 3 (2010) – Sicherungskastenbelegung
Baujahr: 2010.
Die Sicherung des Zigarettenanzünders (Steckdose) in der Mazda 3 (2010) ist die Sicherung 14 im Sicherungskasten auf der Beifahrerseite.
Sicherungskasten (Motorraum)
| Position | Bezeichnung | Amp [A] | Beschreibung |
| 1 | FAN 2 | – | – |
| 2 | ENG MAIN | 40 | Motorsteuergerät |
| 3 | BTN 1 | 50 | Zum Schutz verschiedener Stromkreise |
| 4 | A / C MAG | 7,5 | Klimaanlage |
| 5 | H / L HI | 20 | Scheinwerfer mit Fernlicht |
| 6 | FOG | 15 | Nebelscheinwerfer* |
| 7 | H/L WASH | – | – |
| 8 | SUNROOF | 15 | Schiebedach * |
| 9 | F.DEF RH | – | – |
| 10 | F.DEF LH | – | – |
| 11 | FAN 1 | 40 | Kühlerlüfter |
| 12 | ROOM | 15 | Innenbeleuchtung |
| 13 | TCM | 15 | TCM * |
| 14 | DSC | 20 | Dynamische Stabilitätskontrolle * |
| 15 | BTN 2 | 7,5 | Zum Schutz verschiedener Stromkreise |
| 16 | AT PUMP | – | – |
| 17 | HEATER | 40 | Heizung |
| 18 | INJ | – | – |
| 19 | R.DEF | 30 | Heckscheibenentfrostung |
| 20 | IGKEY 2 | 40 | Zum Schutz verschiedener Stromkreise |
| 21 | IGKEY 1 | 40 | Zum Schutz verschiedener Stromkreise |
| 22 | HORN | 15 | Hupe |
| 23 | STOP | 15 | Bremslichter |
| 24 | ENG + B | 10 | Motorsteuerungssystem |
| 25 | FUEL PUMP | 25 | Kraftstoffsystem |
| 26 | ABS | 40 | ABS |
| 27 | SEAT WARM | 20 | Sitzheizung * |
| 28 | EHPAS | 80 | Elektrohydraulische Servolenkung |
| 29 | – | – | – |
| 30 | ABS IG | 7,5 | ABS |
| 31 | – | – | – |
| 32 | H / L LO RH | 15 | Abblendlicht vorne (rechts) |
| 33 | H / L LO LH | 15 | Abblendlicht vorne (links) |
| 34 | ILLUM | 7,5 | Instrumentenbeleuchtung |
| 35 | TAIL | 15 | Rücklicht |
| 36 | ENG INJ | 15 | Motorsteuerungssystem |
| 37 | ENG BAR | 15 | PCM |
| 38 | ENG BAR 2 | 20 | PCM |
| 39 | ETV | 15 | Elektrisches Regelventil |
| * Einige Modelle | |||
Sicherungskasten (Beifahrerseite)
| Position | Bezeichnung | Amp [A] | Beschreibung |
| 1 | BOSE | 30 | Modell mit Bose® Sound System * |
| 2 | P30 SEAT | 30 | Elektrischer Sitz * |
| 3 | P.WIND | 30 | Fensterheber |
| 4 | D LOCK | 25 | Türschlossmotor |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | ESCL | 15 | Elektronische Lenkradsperre * |
| 8 | SAS | 15 | Airbag |
| 9 | – | – | – |
| 10 | HAZARD | 15 | Warnblinkanlage |
| 11 | METER | 15 | Zum Schutz verschiedener Stromkreise |
| 12 | OUTLET | 15 | Zubehörsteckdose |
| 13 | R WIPER | 15 | Heckscheibenwischer* |
| 14 | CIGAR | 15 | Zigarettenanzünder |
| 15 | – | – | – |
| 16 | HEATER | 10 | Gebläsemotor |
| 17 | MIRROR | 10 | Spiegelsteuerung |
| 18 | ST SIG | 10 | Anlassermotorsignal |
| 19 | – | – | – |
| 20 | AUDIO | 7,5 | Audiosystem |
| 21 | M.DEF | 7,5 | Spiegelentfrostung * |
| 22 | AFS | 7,5 | Adaptives Beleuchtungssystem * |
| 23 | – | – | – |
| 24 | ENG | 20 | Motorsteuerungssystem |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | P.WIND | 25 | Fensterheber |
| 31 | – | – | – |
| 32 | F WIPER | 25 | Scheibenwischer und Scheibenwaschanlage vorne |
| 33 | – | – | – |
| 34 | – | – | – |
| * Einige Modelle | |||
Mazda 3 (2011) – Sicherungsplan
Baujahr: 2011.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda 3 (2012-2013) ist die Sicherung 14 im Sicherungskasten auf der Beifahrerseite.
Sicherungskasten (Motorraum)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | FAN 2 | 40 | Kühlgebläse * |
| 2 | ENG MAIN | 40 | Motorsteuerungssystem |
| 3 | BTN 1 | 50 | Zum Schutz verschiedener Stromkreise |
| 4 | A / C MAG | 7,5 | Klimaanlage |
| 5 | H / L HI | 20 | Fernlicht |
| 6 | FOG | 15 | Nebelscheinwerfer* |
| 7 | H/L WASH | – | – |
| 8 | SUNROOF | 15 | Schiebedach * |
| 9 | F.DEF RH | – | – |
| 10 | F.DEF LH | – | – |
| 11 | FAN 1 | 40 | Kühlgebläse |
| 12 | ROOM | 15 | Innenbeleuchtung |
| 13 | TCM | 15 | TCM * |
| 14 | DSC | 20 | Dynamisches Stabilitätskontrollsystem * |
| 15 | BTN 2 | 7,5 | Zum Schutz verschiedener Stromkreise |
| 16 | AT PUMP | – | – |
| 17 | HEATER | 40 | Klimaanlage |
| 18 | INJ | 30 | Einspritzdüse* |
| 19 | R.DEF | 30 | Heckscheibenheizung |
| 20 | IGKEY 2 | 40 | Zum Schutz verschiedener Stromkreise |
| 21 | IGKEY 1 | 40 | Zum Schutz verschiedener Stromkreise |
| 22 | HORN | 15 | Hupe |
| 23 | STOP | 15 | Bremslichter |
| 24 | ENG + B | 10 | Motorsteuerungssystem |
| 25 | FUEL PUMP | 25 | Kraftstoffpumpe |
| 26 | ABS | 40 | ABS |
| 27 | SEAT WARM | 20 | Sitzheizung * |
| 28 | EHPAS | 80 | Elektrohydraulische Servolenkung |
| 29 | – | – | – |
| 30 | ABS IG | 7,5 | ABS |
| 31 | SWS | 7,5 | Airbag |
| 32 | H / L LO RH | 15 | Nebelscheinwerfer (rechts) |
| 33 | H / L LO LH | 15 | Nebelscheinwerfer (links) |
| 34 | ILLUM | 7,5 | Instrumentenbeleuchtung |
| 35 | TAIL | 15 | Rücklicht |
| 36 | ENG INJ | 15 | Motorsteuerungssystem |
| 37 | ENG BAR | 15 | PCM |
| 38 | ENG BAR 2 | 20 | PCM |
| 39 | ETV | 15 | Elektrisches Regelventil |
| * Einige Modelle | |||
Sicherungskasten (Beifahrerseite)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | BOSE | 30 | Modell mit Bose® Sound System * |
| 2 | P30 SEAT | 30 | Elektrischer Sitz * |
| 3 | P.WIND | 30 | Fensterheber |
| 4 | D LOCK | 25 | Türschlossmotor |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | ESCL | – | – |
| 8 | SAS | 15 | Airbag |
| 9 | – | – | – |
| 10 | HAZARD | 15 | Warnblinkanlage |
| 11 | METER | 15 | Zum Schutz verschiedener Stromkreise |
| 12 | OUTLET | 15 | Zubehörsteckdose |
| 13 | R WIPER | 15 | Heckscheibenwischer* |
| 14 | CIGAR | 15 | Zigarettenanzünder |
| 15 | – | – | – |
| 16 | HEATER | 10 | Klimaanlage |
| 17 | MIRROR | 10 | Spiegelsteuerung |
| 18 | ST SIG | 10 | Anlassermotorsignal |
| 19 | – | – | – |
| 20 | AUDIO | 7,5 | Audiosystem |
| 21 | M.DEF | 7,5 | Spiegelheizung * |
| 22 | AFS | 7,5 | Adaptives Frontbeleuchtungssystem * |
| 23 | – | – | – |
| 24 | ENG | 20 | Motorsteuerungssystem |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | – | – |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | P.WIND | 25 | Fensterheber |
| 31 | – | – | – |
| 32 | F WIPER | 25 | Frontscheibenwischer und -waschanlage |
| 33 | – | – | – |
| 34 | – | – | – |
| * Einige Modelle | |||
Mazda 3 (2012-2013) – Sicherungskastenplan
Baujahr: 2012, 2013.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda 3 (2012-2013) ist die Sicherung 14 im Sicherungskasten auf der Beifahrerseite.
Sicherungskasten (Motorraum)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | DCDC * 1 | – | – |
| FAN 2*2 | 40 | Kühlgebläse * | |
| 2 | ENG MAIN | 40 | Motorsteuerungssystem |
| 3 | BTN 1 | 50 | Zum Schutz verschiedener Stromkreise |
| 4 | A / C MAG | 7,5 | Klimaanlage |
| 5 | H / L HI | 20 | Fernlicht |
| 6 | FOG | 15 | Nebelscheinwerfer* |
| 7 | H/L WASH | – | – |
| 8 | SUNROOF | 15 | Schiebedach * |
| 9 | HEATER*1 | 40 | Klimaanlage |
| F.DEF RH * 2 | – | – | |
| 10 | EVVT * 1 | 20 | Motorsteuerungssystem |
| F.DEF LH * 2 | – | – | |
| 11 | FAN 1 | 40 | Kühlgebläse * |
| 12 | ROOM | 15 | Innenbeleuchtung |
| 13 | TCM | 15 | Motorsteuerungssystem * |
| 14 | DSC | 20 | Dynamisches Stabilitätskontrollsystem * |
| 15 | BTN 2 | 7,5 | Zum Schutz verschiedener Stromkreise |
| 16 | AT PUMP | – | – |
| 17 | PTC * 1 | – | – |
| HEATER*2 | 40 | Klimaanlage | |
| 18 | INJ | 30 | Motorsteuerungssystem * |
| 19 | R.DEF | 30 | Heckscheibenheizung |
| 20 | IGKEY 2 | 40 | Zum Schutz verschiedener Stromkreise |
| 21 | IGKEY 1 | 40 | Zum Schutz verschiedener Stromkreise |
| 22 | HORN | 15 | Hupe |
| 23 | STOP | 15 | Bremslichter |
| 24 | ENG + B | 10 | Motorsteuerungssystem |
| 25 | FUEL PUMP | 25 | Kraftstoffpumpe |
| 26 | ABS | 40 | ABS |
| 27 | SEAT WARM | 20 | Sitzheizung * |
| 28 | EHPAS | 80 | Servolenkung |
| 29 | – | – | – |
| 30 | ABS IG | 7,5 | ABS |
| 31 | SWS | 7,5 | Airbag |
| 32 | H / L LO RH | 15 | Nebelscheinwerfer (RH) |
| 33 | H / L LO LH | 15 | Nebelscheinwerfer (LH) |
| 34 | ILLUM | 7,5 | Instrumentenbeleuchtung |
| 35 | TAIL | 15 | Rücklichter;
Positionslichter; Kennzeichenbeleuchtung. |
| 36 | ENG INJ | 15 | Motorsteuerungssystem |
| 37 | ENG BAR | 15 | Motorsteuerungssystem |
| 38 | ENG INJ * 1 | Motorsteuerungssystem | |
| ENG BAR 2*2 | 20 | Motorsteuerungssystem | |
| 39 | EHPAS IG * 1 | – | – |
| ETV * 2 | 15 | Motorsteuerungssystem | |
| * Einige Modelle
* 1 SKYACTIV-G 2.0 * 2 MZR 2.0, MZR 2.3 DISI Turbo und MZR 2.5 |
|||
Sicherungskasten (Beifahrerseite)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | BOSE | – | – |
| 2 | P SEAT | 30 | Elektrischer Sitz * |
| 3 | P.WIND | 30 | Fensterheber |
| 4 | D LOCK | 25 | Türschlossmotor |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | ESCL | – | – |
| 8 | SAS | 15 | Airbag |
| 9 | – | – | – |
| 10 | HAZARD | 15 | Warnblinkanlage;
Blinker. |
| 11 | METER | 15 | Instrumententafel |
| 12 | OUTLET | 15 | Zubehörsteckdose |
| 13 | R WIPER | 15 | Heckscheibenwischer und -waschanlage * |
| 14 | CIGAR | 15 | Zubehörsteckdose;
Zigarettenanzünder. |
| 15 | – | – | – |
| 16 | HEATER | 10 | Klimaanlage |
| 17 | MIRROR | 10 | Spiegelsteuerung |
| 18 | ST SIG | 10 | Motorsteuerungssystem |
| 19 | – | – | – |
| 20 | AUDIO | 7,5 | Audiosystem |
| 21 | M.DEF | 7,5 | Spiegelheizung * |
| 22 | AFS | 7,5 | Adaptives Frontbeleuchtungssystem * |
| 23 | – | – | – |
| 24 | ENG | 20 | Motorsteuerungssystem |
| 25 | – | – | – |
| 26 | METER2 | – | – |
| 27 | – | – | – |
| 28 | AUDIO2 | – | – |
| 29 | – | – | – |
| 30 | P.WIND | 25 | Fensterheber |
| 31 | – | – | – |
| 32 | F WIPER | 25 | Frontscheibenwischer und -waschanlage |
| 33 | BOSE 2 | 25 | Modell mit Bose® Sound System * |
| 34 | – | – | – |
| * Einige Modelle | |||
Mazda 3 (2014) – Sicherungsplan
Baujahr: 2014, 2015.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda 3 (2014) ist die Sicherung 11 im Sicherungskasten links.
Sicherungskasten (Motorraum)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | FOG | 15 | Nebelscheinwerfer * |
| 2 | H / L HI | 20 | Fernlicht * |
| 3 | H / CLEAN | 20 | – |
| 4 | STOP | 10 | Bremslichter |
| 5 | ROOM | 15 | Innenbeleuchtung |
| 6 | ENG + B | 7,5 | Motorsteuerungssystem |
| 7 | FUEL WARM | – | – |
| 8 | HAZARD | 25 | Warnblinkanlage;
Blinker. |
| 9 | ABS / DSCS | 30 | ABS;
Dynamisches Stabilitätskontrollsystem. |
| 10 | METER2 | 7,5 | – |
| 11 | AUDIO2 | 7,5 | Audiosystem |
| 12 | BOSE | 25 | Modell mit Bose ® Sound System * |
| 13 | AUDIO1 | 15 | Audiosystem |
| 14 | FUEL PUMP | 15 | Kraftstoffpumpe |
| 15 | HID R DRL | 15 | Scheinwerfer (rechts) * 1;
Tagfahrlicht |
| 16 | AT PUMP | 15 | – |
| 17 | HORN | 15 | Hupe |
| 18 | TAIL | 15 | Rücklichter;
Kennzeichenbeleuchtung; Standlichter; Vordere Begrenzungsleuchten. |
| 19 | CNG | – | – |
| 20 | AT | 15 | Motorsteuerungssystem |
| 21 | R.WIPER | 15 | Heckscheibenwischer * |
| 22 | A / C | 7,5 | Klimaanlage |
| 23 | ENGINE3 | 15 | Motorsteuerungssystem |
| 24 | ENGINE2 | 15 | Motorsteuerungssystem |
| 25 | ENGINE1 | 15 | Motorsteuerungssystem |
| 26 | GLOW SIG | 5 | – |
| 27 | EVVT | 20 | Motorsteuerungssystem |
| 28 | WIPER | 20 | Frontscheibenwischer und -waschanlage |
| 29 | DCDC REG | – | – |
| 30 | – | – | – |
| 31 | ADD FAN DE | – | – |
| 32 | P.WINDOW1 | 30 | Elektrische Fensterheber |
| 33 | H / LOW R | 15 | Nebelscheinwerfer (rechts) * 2 |
| 34 | H/L LOW L HID L | 15 | Scheinwerfer (links) * 1;
Nebelscheinwerfer (links) * 2 |
| 35 | METER1 | 10 | Messgerät |
| 36 | IG2 | 30 | Zum Schutz verschiedener Stromkreise |
| 37 | – | – | – |
| 38 | FAN DE | – | – |
| 39 | DCDC DE | – | – |
| 40 | SRS1 | 7,5 | Airbag |
| 41 | ENGINE. IG1 | 15 | Motorsteuerungssystem |
| 42 | C / U IG1 | 15 | Zum Schutz verschiedener Stromkreise |
| 43 | – | – | – |
| * 1 Mit Xenon-Scheinwerfern
* 2 Mit Halogen-Scheinwerfern |
|||
Sicherungskasten (linke Seite)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | P.SEAT D | 30 | Elektrischer Sitz * |
| 2 | D LOCK | 25 | Türschlossmotor |
| 3 | P.WINDOW2 | 25 | Elektrische Fensterheber |
| 4 | SEAT WARM | 20 | Sitzheizung * |
| 5 | R.OUTLET3 | 15 | Zubehörsteckdose |
| 6 | SRS2 / ESCL | 15 | Sitzbelegungssensor * |
| 7 | SUNROOF | 10 | Schiebedach * |
| 8 | M.DEF | 7,5 | Spiegelheizung * |
| 9 | R.OUTLET1 | – | – |
| 10 | MIRROR | 7,5 | Spiegelsteuerung |
| 11 | F.OUTLET | 15 | Zubehörsteckdose
Zigarettenanzünder; |
| 12 | AT IND | 7,5 | AT-Schaltanzeige |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| * Einige Modelle | |||
Mazda 3 (2015-2016) – Sicherungskasten Motorraum Schema
Baujahr: 2015, 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda 3 (2015-2016) ist die Sicherung 11 im Sicherungskasten links.
Sicherungskasten (Motorraum)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | FOG | 15 | Nebelscheinwerfer * |
| 2 | H / L HI | 20 | Fernlicht * |
| 3 | H / CLEAN | 20 | – |
| 4 | STOP | 10 | Bremslichter |
| 5 | ROOM | 15 | Innenbeleuchtung |
| 6 | ENG + B | 7,5 | Motorsteuerungssystem |
| 7 | FUEL WARM | – | – |
| 8 | HAZARD | 25 | Warnblinkanlage;
Blinker. |
| 9 | ABS / DSCS | 30 | ABS;
Dynamisches Stabilitätskontrollsystem. |
| 10 | METER2 | 7,5 | – |
| 11 | AUDIO2 | 7,5 | Audiosystem |
| 12 | BOSE | 25 | Modell mit Bose ® Sound System * |
| 13 | AUDIO1 | 15 | Audiosystem |
| 14 | FUEL PUMP | 15 | Kraftstoffsystem |
| 15 | HID R DRL | 15 | Scheinwerfer (rechts) * 1;
Tagfahrlicht |
| 16 | AT PUMP | 15 | – |
| 17 | HORN | 15 | Hupe |
| 18 | TAIL | 15 | Rückleuchten;
Kennzeichenbeleuchtung; Parklichter; Vordere Positionslichter. |
| 19 | CNG | – | – |
| 20 | AT | 15 | Motorsteuerungssystem |
| 21 | R.WIPER | 15 | Heckscheibenwischer * |
| 22 | A / C | 7,5 | Klimaanlage |
| 23 | ENGINE3 | 15 | Motorsteuerungssystem |
| 24 | ENGINE2 | 15 | Motorsteuerungssystem |
| 25 | ENGINE1 | 15 | Motorsteuerungssystem |
| 26 | GLOW SIG | 5 | – |
| 27 | EVVT | 20 | Motorsteuerungssystem |
| 28 | WIPER | 20 | Scheibenwischer und Waschanlage |
| 29 | DCDC REG | – | – |
| 30 | – | – | – |
| 31 | ADD FAN DE | – | – |
| 32 | P.WINDOW1 | 30 | Elektrische Fensterheber |
| 33 | H / LOW R | 15 | Abblendlicht (rechts) * 2 |
| 34 | H/L LOW L HID L | 15 | Hauptscheinwerfer (links) * 1;
Nebelscheinwerfer (links) * 2 |
| 35 | METER1 | 10 | Instrumententafel |
| 36 | IG2 | 30 | Zum Schutz verschiedener Stromkreise |
| 37 | – | – | – |
| 38 | FAN DE | – | – |
| 39 | DCDC DE | – | – |
| 40 | SRS1 | 7,5 | Airbag |
| 41 | ENGINE. IG1 | 15 | Motorsteuerungssystem |
| 42 | C / U IG1 | 15 | Zum Schutz verschiedener Stromkreise |
| 43 | – | – | – |
| * 1 Mit Xenon-Scheinwerfern
* 2 Mit Halogen-Scheinwerfern |
|||
Sicherungskasten (linke Seite)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | P.SEAT D | 30 | Elektrischer Sitz * |
| 2 | D LOCK | 25 | Türschlossmotor |
| 3 | P.WINDOW2 | 25 | Elektrische Fensterheber |
| 4 | SEAT WARM | 20 | Sitzheizung * |
| 5 | R.OUTLET3 | 15 | Zubehörsteckdose |
| 6 | SRS2 / ESCL | 15 | Sitzgewichtssensor * |
| 7 | SUNROOF | 10 | Schiebedach * |
| 8 | M.DEF | 7,5 | Spiegelheizung * |
| 9 | R.OUTLET1 | – | – |
| 10 | MIRROR | 7,5 | Spiegelsteuerung |
| 11 | F.OUTLET | 15 | Zubehörsteckdose
Zigarettenanzünder; |
| 12 | AT IND | 7,5 | AT-Gangwechselanzeige |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| * Einige Modelle | |||
Mazda 3 (2017) – Sicherungsschema
Baujahr: 2017.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda 3 (2017) ist die Sicherung 11 im Sicherungskasten links.
Sicherungskasten (Motorraum)
| Position | Beschreibung | Amperage [A] | Beschreibung |
| 1 | FOG | 15 | Nebelscheinwerfer * |
| 2 | H / L HI | 20 | Fernlicht * |
| 3 | H / CLEAN | 20 | – |
| 4 | STOP | 10 | Bremslichter |
| 5 | ROOM | 15 | Innenbeleuchtung |
| 6 | ENG + B | 7,5 | Motorsteuerungssystem |
| 7 | FUEL WARM | – | – |
| 8 | HAZARD | 25 | Warnblinkanlage;
Blinker. |
| 9 | ABS / DSCS | 30 | ABS;
Dynamisches Stabilitätskontrollsystem |
| 10 | METER2 | 7,5 | – |
| 11 | AUDIO2 | 7,5 | Audiosystem |
| 12 | BOSE | 25 | Modell mit Bose ® Sound System * |
| 13 | AUDIO1 | 15 | Audiosystem |
| 14 | FUEL PUMP | 15 | Kraftstoffsystem |
| 15 | HID R DRL | 15 | Scheinwerfer (rechts) * 1;
Tagfahrlicht |
| 16 | AT PUMP | 15 | – |
| 17 | HORN | 15 | Hupe |
| 18 | TAIL | 15 | Rückleuchten;
Kennzeichenbeleuchtung; Parkbeleuchtung; Vordere Seitenpositionsleuchten. |
| 19 | ST HEATER | 15 | Beheiztes Lenkrad * |
| 20 | W | 15 | Motorbrückensteuerungssystem |
| 21 | R.WIPER | 15 | Heckscheibenwischer * |
| 22 | A / C | 7,5 | Klimaanlage |
| 23 | ENGINE3 | 15 | Motorsteuerungssystem |
| 24 | ENGINE2 | 15 | Motorsteuerungssystem |
| 25 | ENGINE3 | 15 | Motorsteuerungssystem |
| 26 | GLOW SIG | 5 | – |
| 27 | EVVT | 20 | Motorsteuerungssystem |
| 28 | WIPER | 20 | Scheibenwischer und Waschanlage |
| 29 | DCDC REG | 30 | – |
| 30 | EPB L FUEL.P2 | 30 | Elektrische Parkbremse (EPB) (links) |
| 31 | ADD FAN DE | 40 | – |
| 32 | P.WINDOW1 | 30 | Elektrische Fensterheber |
| 33 | H / LOW R | 15 | Abblendlicht (rechts) * 2 |
| 34 | H/L LOW L HID L | 15 | Scheinwerfer (links) * 1;
Abblendlicht (links) * 2 |
| 35 | METER1 | 10 | Messgerät |
| 36 | IG2 | 30 | Zum Schutz verschiedener Stromkreise |
| 37 | EPB R LPG | 30 | Elektrische Parkbremse (EPB) (rechts) * |
| 38 | FUEL.P3 FAN DE | 40 | – |
| 39 | DCDC DE | 40 | – |
| 40 | SRS1 | 7,5 | Airbag |
| 41 | ENGINE. IG1 | 15 | Motorsteuerungssystem |
| 42 | C / U IG1 | 15 | Zum Schutz verschiedener Stromkreise |
| 43 | METER3 | 10 | – |
| * 1 Mit Xenon-Scheinwerfern
* 2 Mit Halogen-Scheinwerfern |
|||
Sicherungskasten (linke Seite)
| Position | Beschreibung | Amperage [A] | Beschreibung |
| 1 | P.WINDOW3 P.SEAT D | 30 | Elektrischer Sitz * |
| 2 | D LOCK | 25 | Türschlossmotor |
| 3 | P.WINDOW2 | 25 | Elektrische Fensterheber |
| 4 | SEAT WARM | 20 | Sitzheizung * |
| 5 | R.OUTLET3 | 15 | Zubehörsteckdose |
| 6 | SRS2 / ESCL | 15 | Airbag |
| 7 | SUNROOF | 10 | Schiebedach * |
| 8 | M.DEF | 7,5 | Spiegelheizung * |
| 9 | R.OUTLET1 | 15 | – |
| 10 | MIRROR | 7,5 | Spiegelsteuerung |
| 11 | F.OUTLET | 15 | Zubehörsteckdose |
| 12 | W IND | 7,5 | AT-Gangwechselanzeige |
| 13 | SRS1 | 7,5 | – |
| 14 | METER1 | 10 | – |
| 15 | C / U IG1 | 15 | – |
| * Einige Modelle | |||
Mazda 3 (2019-2020) – Sicherungsplan
Baujahr: 2019, 2020.
Sicherungen Zigarettenanzünder (Steckdose): F15 und F30 im Sicherungskasten des Motorraums.
Sicherungsplan in der Kabine

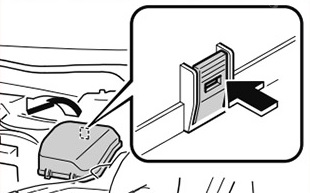

Lage des Sicherungskastens
Befindet sich auf der linken Fahrzeugseite, hinter der Abdeckung.

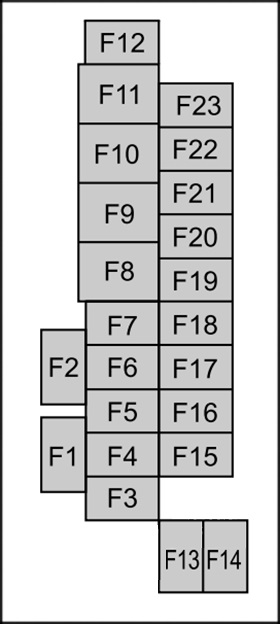

Sicherungsplan
Sicherungsbelegung in der Kabine (2019, 2020)
| Nr | Amp [A] | Beschreibung |
|---|---|---|
| Nr | Amp [A] | Beschreibung |
| F1 | – | Nicht verwendet |
| F2 | – | Nicht verwendet |
| F3 | – | Nicht verwendet |
| F4 | 15 A | Elektrische Türschlösser (Fahrer) |
| F5 | 15 A | Elektrische Türschlösser (Beifahrer) |
| F6 | – | Nicht verwendet |
| F7 | – | Nicht verwendet |
| F8 | – | Nicht verwendet |
| F9 | 30 A | Elektrische Fensterheber (Steuerung) |
| F10 | 30 A | Elektrische Fensterheber (Beifahrer) |
| F11 | 30 A | Elektrischer Sitz (Fahrer) (einige Modelle) |
| Nr | Amp [A] | Beschreibung |
|---|---|---|
| F12 | – | Nicht verwendet |
| F13 | 15 A | Audio |
| F14 | – | Nicht verwendet |
| F15 | 15 A | Heckklappenschloss |
| F 16 | 15 A | Beleuchtung |
| F17 | 10 A | Bremslichter |
| F18 | 10 A | Rückleuchten |
| F19 | 10 A | Hintere Blinker |
| F20 | 10 A | Rückleuchten |
| F21 | 10 A | Rückleuchten |
| F22 | 7,5 A | Elektrische Lenkradsperre (einige Modelle) |
| F23 | – | Nicht verwendet |

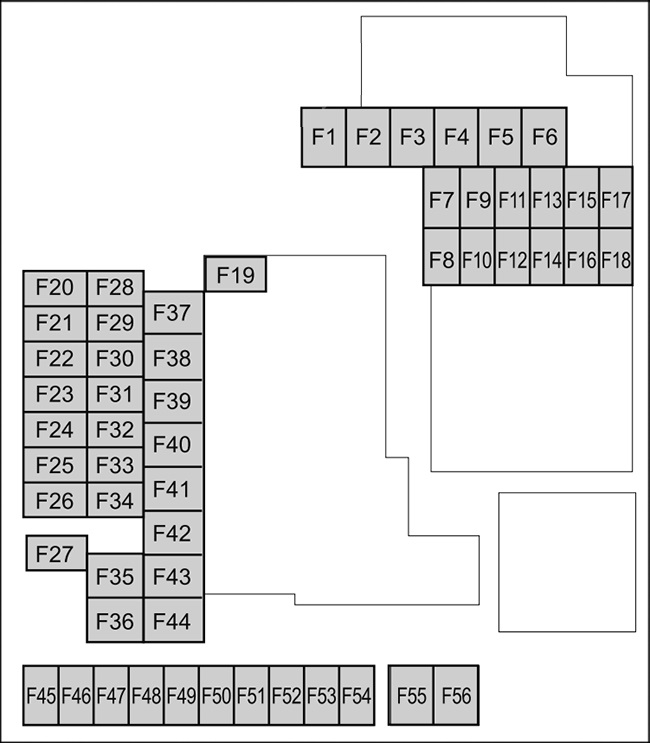

Sicherungsplan im Motorraum
Lage des Sicherungskastens
Sicherungsplan
Sicherungsbelegung im Motorraum (2019, 2020)
| Nr | Amp [A] | Beschreibung |
|---|---|---|
| Nr | Amp [A] | Beschreibung |
| F1 | – | Nicht verwendet |
| F2 | 20 A | Frontscheibenheizung (einige Modelle) |
| F3 | 30 A | Motorsteuerungssystem |
| F3 | 20 A | Nicht verwendet |
| F4 | 20 A | S-VT |
| F5 | 40 A | Motorsteuerungssystem |
| F6 | 20 A | Nicht verwendet |
| F7 | 15 A | Nicht verwendet |
| F7 | 20 A | Kraftstoffpumpe |
| F8 | 15 A | Motorsteuerungssystem |
| F9 | 15 A | Getriebesteuerungssystem (einige Modelle) |
| F10 | 15 A | Motorsteuerungssystem |
| F11 | 7,5 A | Klimaanlage |
| F12 | 15 A | Motorsteuerungssystem |
| F13 | 15 A | Nicht verwendet |
| F14 | 20 A | Sitzheizung vorne (einige Modelle) |
| F15 | 20 A | Nicht verwendet |
| F 16 | 15 A | Zum Schutz verschiedener Stromkreise |
| F17 | – | Nicht verwendet |
| F18 | 15 A | Zubehörsteckdose |
| F19 | 60 A | Lenkassistenzsystem |
| F20 | 15 A | Scheinwerfer (links) 1 |
| F21 | 15 A | Scheinwerfer (rechts) 1 |
| F22 | 15 A | Zum Schutz verschiedener Stromkreise |
| F23 | 30 A | ABS;
Dynamisches Stabilitätskontrollsystem (EPS). |
| F24 | 15 A | Scheinwerfer (links) 2 |
| F25 | 15 A | Scheinwerfer (rechts) 2 |
| F26 | 7,5 A | On-Board-Diagnose |
| Nr | Amp [A] | Beschreibung |
|---|---|---|
| F27 | 25 A | Zum Schutz verschiedener Stromkreise |
| F28 | 25 A | Zum Schutz verschiedener Stromkreise |
| F29 | 15 A | Scheibenwischer |
| F30 | 15 A | Zubehörsteckdose |
| F31 | 15 A | Hupe |
| F32 | – | Nicht verwendet |
| F33 | – | Nicht verwendet |
| F34 | – | Nicht verwendet |
| F35 | 50A | ABS;
Dynamisches Stabilitätskontrollsystem. |
| F36 | – | Nicht verwendet |
| F37 | 40 A | Heckscheibenheizung |
| F38 | 50 A | Zum Schutz verschiedener Stromkreise |
| F39 | – | Nicht verwendet |
| F40 | 40 A | Klimaanlage |
| F41 | – | Nicht verwendet |
| F42 | 20 A | Scheibenwischer |
| F43 | 30 A | Kühlerlüfter |
| F44 | 30 A | Zum Schutz verschiedener Stromkreise |
| F45 | 10 A | Motorsteuerungssystem |
| F46 | 15 A | Audio |
| F47 | 15 A | Zum Schutz verschiedener Stromkreise |
| F48 | 7,5 A | Airbag |
| F49 | 15 A | Blinkerset |
| F50 | 15 A | Innenbeleuchtung |
| F51 | 25 A | Audiosystem |
| F52 | 10 A | Schiebedach (einige Modelle) |
| F53 | 15 A | Motorsteuerungssystem |
| F54 | 15 A | i-ACTIVSENSE |
| F55 | 50 A | Nicht verwendet |
| F56 | 50 A | Nicht verwendet |
Über Mazda 3 (2004-2020)
Der Mazda 3, der 2004 auf den Markt kam, ist ein beliebtes Kompaktfahrzeug, das für sein sportliches Design und seine Zuverlässigkeit bekannt ist. Dieses Modell ist in verschiedenen Karosserievarianten erhältlich, darunter Limousine und Schrägheck, und bietet eine breite Palette von Motoroptionen, die Benzin- und Dieselmotoren mit unterschiedlichen Leistungen umfassen. Der Mazda 3 wird für seine Fahreigenschaften, seinen Komfort und seine modernen Technologien gelobt, die fortschrittliche Sicherheitsfunktionen und Infotainmentsysteme umfassen. Im Laufe der Jahre wurde er mehrfach modernisiert, um seine Leistung, Effizienz und sein Gesamterscheinungsbild zu verbessern.
Sicherungsplan Mazda 3
Diese Seite zeigt den Sicherungsplan für den Mazda 3, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Typische Positionen des Sicherungskastens für dieses Fahrzeug sind unter der Motorhaube und im Fahrzeuginnenraum, normalerweise in der Nähe des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und die ordnungsgemäße Funktion des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
