Sicherungs- und Relaisplan – Mazda Premacy

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

1999, 2000, 2001, 2002, 2003, 2004 und 2005.

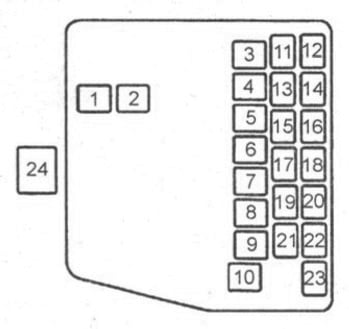

Sicherungskasten im Motorraum

Befindet sich auf der linken Seite des Motorraums neben der Batterie.

Beschreibung

1	40A – Heizung
2	60A ABS – Antiblockiersystem
3	60A – Zum Schutz verschiedener Stromkreise
4	30A – Zusatzheizung
5	40A – Glühkerzen (Diesel)
6	Reserve
7	30A – Elektrolüftermotor Kühlung
8	40A – Innenbeleuchtung, elektrische Türverriegelung
9	30A – Zusätzlicher Klimaanlagen-Kühlerlüfter
10	30A – Motorsteuergerät
11	10A – Klimaanlage
12	10A – Anlassermotorsignal

13	15A – Signal
14	15A – Warnblinkanlage
15	15A – Standlichter
16	7,5A – Zum Schutz verschiedener Stromkreise
17	15A – Nebelscheinwerfer
18	15A – Nebelschlussleuchte
19	15A – Bremslichter
20	15A – Rechter Scheinwerfer
21	15A – Linker Scheinwerfer
22	Reserve
23	15A – Scheinwerfer
24	100A – Hauptsicherung, zum Schutz aller Stromkreise



Relais

Beschreibung

1. Hauptsicherung
2. Kraftstoffpumpenrelais – Kraftstoffpumpenrelais
3. A/C-Relais – Klimaanlagenrelais
4. Hauptrelais – Hauptrelais
5. TNS-Relais – Standlichtrelais
6. Hupenrelais – Signalrelais
7. Scheinwerferrelais – Scheinwerferrelais
8. Kühlerlüfterrelais – Kühlerlüfterrelais
9. Kondensatorrelais – Klimaanlagenkondensatorrelais

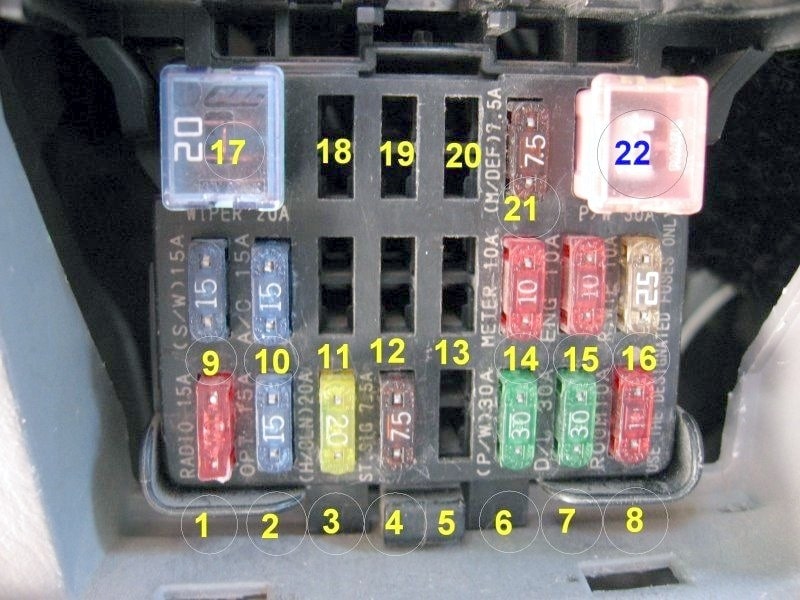

Sicherungskasten im Fahrgastraum

Befindet sich im unteren Teil des Armaturenbretts.

Beschreibung

1	15A – Audioanlage, beheizbare Heckscheibe, Zigarettenanzünder
2	15A – Zusätzliche Steckdose im Kofferraum, 100 V System (Option)
3	30A – Scheinwerferreinigungsanlage
4	7.5A – Anlassermotor, Zündung
5	Reserve
6	30A – Fensterheber
7	30A – Zentralverriegelung
8	10A – Innen- und Kofferraumbeleuchtung, OBD-Diagnosestecker (unter dem Panel),
9	15A – Sitzheizung
10	15A – Klimaanlage, Heckscheibenheizungsrelais
11	Reserve

12	Reserve
13	Reserve
14	10A – Armaturenbrett, Diagnosestecker unter der Motorhaube, Blinker
15	10A – Hauptrelais, ABS-Einheit, Fahrstabilitätskontrolle, SRS
16	10A – Heckscheibenwischer und -waschanlage
17	20A – Reiniger und Sprüher
18	Reserve
19	Reserve
20	Reserve
21	7,5A – Beheizbare Spiegel
22	30A – Fensterheber



Über Mazda Premacy (1999-2005)

Der Mazda Premacy, hergestellt zwischen 1999 und 2005, ist ein kompaktes MPV, das Praktikabilität und Komfort für Familienreisen bietet. Dieses Modell ist bekannt für seine Zuverlässigkeit und seinen geräumigen Innenraum, der eine flexible Sitzanordnung ermöglicht. Der Mazda Premacy war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die ausreichend Leistung für den täglichen Fahrbetrieb boten. Dank seiner Konstruktion und hochwertigen Materialien ist dieses Modell bei Fahrern beliebt, die ein zuverlässiges und wirtschaftliches Fahrzeug für Familienzwecke suchen.

Sicherungskastenplan Mazda Premacy

Diese Seite zeigt den Sicherungskastenplan für den Mazda Premacy, der für die Identifizierung und den Austausch von Sicherungen entscheidend ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise im Bereich unter dem Armaturenbrett und im Motorraum. Die Pläne auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist so konzipiert, dass er wichtige elektronische Komponenten des Fahrzeugs schützt, daher ist die korrekte Identifizierung und Wartung der Sicherungen für einen sicheren Fahrzeugbetrieb unerlässlich.
