Sicherungs- und Relaisplan – Mazda Bongo

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 und 2005.

In einigen Regionen ist er bekannt als Mazda Access.



Typ 1

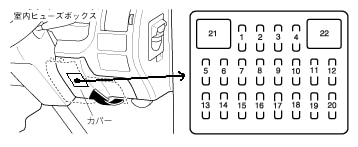

Sicherungskasten im Fahrgastraum

Befindet sich unter dem Armaturenbrett auf der Fahrerseite.





Beschreibung

1. 20A – ABS
2. 15A – Alarm
3. 20A
4. 30A – Elektrische Zentralverriegelung
5. 20A – Beheizbare Heckscheiben
6. 10A – Heckscheibenwischer
7. 10A – Klimaanlage
8. 20A – Scheibenwischer und Scheibenwaschanlage
9. 30A – Elektrische Fensterheber
10. 10A – Blinker
11. 15A – Armaturenbrett
12. 15A – Motorsteuergerät
13. 20A – Kraftstoffheizung
14. 15A
15. 15A – Zigarettenanzünder
16. 10A – Hupe
17. 10A – Rücklichter
18. 15A – Bremslichter
19. 15A – Nebelscheinwerfer
20. 10A – Innenbeleuchtung
21. 30A – Heckheizung
22. 30A – Hauptheizung



Zusätzlicher Sicherungskasten

Befindet sich unter dem Fahrersitz, zwischen Batterie und Motor bei Benzinmotoren, oder unter dem Beifahrersitz, nahe dem Servolenkungsbehälter bei Dieselmotoren, oder unter der Motorhaube des Autos.

Beschreibung

1. 30A – Scheinwerfer
2. 30A – Motorsteuergerät
3. 60A – Glühkerzen
4. 80A – Hauptsicherung
5. 60A – ABS
6. 40A – Sicherung für verschiedene Stromkreise
7. 60A – Innenbeleuchtung, elektrische Zentralverriegelung

Relaiskasten

Installiert in der Verkleidung auf der Beifahrerseite, unter dem Handschuhfach.

Relais:

• Hupe
• Heizungsgebläse
• Heckheizungsgebläse
• Klimaanlage
• Scheinwerfer
• Bremslichter
• Abmessungen
• Automatikgetriebe-Schalter

Einzelne Relais können im Motorraum sowie in der Nähe der Batterie platziert sein – eine Gruppe von Hochleistungssicherungen.



Typ 2

Sicherungskasten im Fahrgastraum

Befindet sich im unteren Teil des Armaturenbretts hinter einer Schutzabdeckung.

Beschreibung

1	20A – Scheinwerfer rechts (Modelle ab 2001)
2	20A – Scheinwerfer links (Modelle ab 2001)
3	Glühkerzen (Modelle ab 1999)
	20A – Scheinwerfer (Modelle ab 2001)
4	15A – Türschließsystem
5	10A – Klimaanlage
6	20A – Scheibenwischer und Scheibenwaschanlage
7	30A – Elektrische Fensterheber
8	10A – Heckscheibenwischer
9	20A – Zubehör, Sicherung für verschiedene Stromkreise
10	10A – Blinker
11	15A – Armaturenbrett

12	15A – Motorsteuerungssystem
13	15A – Zigarettenanzünder, elektrische Spiegel, Radio, Sicherung für verschiedene Stromkreise, Motorraumlüfter
14	15A – Elektrische Steuerung des rechten Vorhangs
15	15A – Elektrische Steuerung des linken Vorhangs
16	10A – Hupe (Modelle ab 1999)
	15A – Seitenlichter, Armaturenbrettbeleuchtung (Modelle ab 2001)
17	30A – Zentralverriegelung
18	15A – Bremslichter
19	10A – Alarm
20	10A – Innenbeleuchtung, Kofferraumbeleuchtung
21	30A – Beheizbare Heckscheiben (Modelle ab 1999)
22	30A – Optionale Ausstattung (Modelle ab 1999)



Sicherungskasten im Motorraum

Sicherungskasten

Befindet sich neben der Batterie.

Beschreibung

HAUPT	100A Hauptsicherung
SCHEINWERFER	Scheinwerfer 30A
LÜFTER	30A Kondensatorlüftermotor, Sicherung für verschiedene Stromkreise
LÜFTER 2	40A Kondensatorlüftermotor, Sicherung für verschiedene Stromkreise
ST SIG	10A Starten
PTC	20A Zusatzheizung
SEC	Antiblockiersystem 20A
HECK	15A Seitenlichter, Instrumentenbeleuchtung
AC-STROM	Sicherung 15A für verschiedene Stromkreise
FIP	15A Kraftstoffpumpe, Motorsteuergerät
NEBEL	15A Nebelscheinwerfer
IGKEY	Sicherung 60A für verschiedene Stromkreise
ABSCHNITT	Antiblockiersystem 60A
HEIZUNG	30A Heckheizung
BTN	40A Innenbeleuchtung, Zentralverriegelung
HEIZUNG	Heizung 30A
ZUSÄTZLICHER LÜFTER	Elektrischer Kondensatorlüftermotor 30A



Schaltkreis – Kraftstoffpumpenrelais

Sicherungskasten

Einzelne Elemente können in dieser gesamten Einheit installiert sein. Zum Beispiel befindet sich das Glühkerzenrelais neben der Batterie, die Heckheizung in dessen Nähe. Oder am linken Kotflügel: Relais für Abmessungen, Nebelscheinwerfer, Faltdach usw.
