Mazda RX-8 (2003-2012) – Sicherungskasten und Relais
Mazda

Mazda RX-8 (2003-2012) – Sicherungskasten und Relais

Thomas Schneider

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Mazda RX-8 (2003-2012), erhalten Informationen über die Position der Sicherungstafeln im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).

Sicherungs- und Relaisplan – Mazda RX-8

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2003.

Motorraum

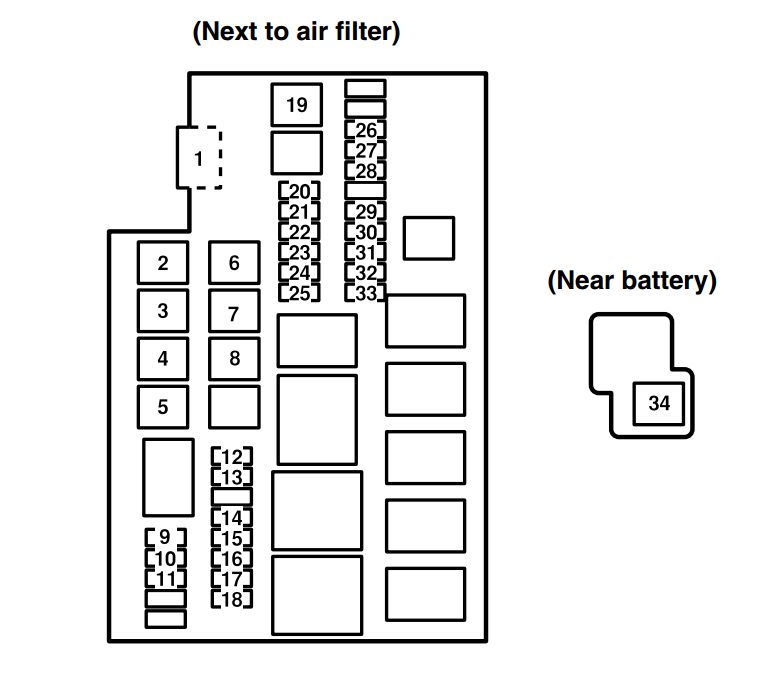

Motorraum des Mazda RX-8 Modelljahr 2003 mit detaillierter Ansicht.

Nummer Ampere [A] Beschreibung
1 120 Zum Schutz aller Stromkreise
2 40 Heizung
3 60 Luftpumpe
4 30 Elektrische Fensterheber;

Elektrische Schlösser;

Beleuchtetes Einstiegssystem;

Schiebedach*
5 50 Heckscheibenheizung
6 40 Elektrischer Lüfter
7 60 ABS, DSC*
8 30 Zigarettenanzünder;

Spiegelversorgung;

Druckgusszubehör;

Audiosystem.
9 15 Abblendlichtscheinwerfer*;

Scheinwerferreiniger*.
10 15 Abblendlichtscheinwerfer (rechts)
11 15 Abblendlichtscheinwerfer (links)
12 15 DRL* (Tagfahrlicht)
13 30 DSC*
14 20 Sitzheizung*
15 20 Scheinwerferreiniger*
16 10 —
17 15 Nebelscheinwerfer*
18 10 Klimaanlage
19 30 Zum Schutz verschiedener Stromkreise
20 15 Zum Schutz verschiedener Stromkreise
21 15 Bremslichter
22 20 Kraftstoffpumpe
23 15 Hupe
24 15 Warnblinkanlage;

Blinker.
25 15 Elektrisches Regelventil
26 20 Scheibenwischer und Scheibenwaschanlage
27 20 Elektrische Fensterheber
28 15 Motorsteuerungssystem;

Zusätzliches Rückhaltesystem;

ABS;

Servolenkung.
29 10 Rückleuchten;

Kennzeichenbeleuchtung;

Positionslichter;

Vordere Seitenleuchten;

Hintere Seitenleuchten.
30 10 Beleuchtetes Einstiegssystem
31 10 Motorsteuerungssystem
32 10 Motorsteuerungssystem
33 15 Kraftstoffeinspritzung
34 60 Servolenkung
* Einige Modelle



Kabine (Fahrerseite)

Fahrerseite der Kabine mit Fokus auf die hinteren Seitenleuchten.

Nummer Ampere [A] Beschreibung
1 15 Zigarettenanzünder
2 7,5 Audiosystem;

Spiegelversorgung.
3 20 Gegossenes Zubehör
4 7,5 Klimaanlage
5 — —
6 — —
7 7,5 —
8 20 —
9 10 Spiegelheizung*
10 7,5 DSC*
11 20 Audiosystem*
12 30 Elektrische Schlösser;

Schiebedach*.
13 30 Elektrische Fensterheber
14 15 Innenbeleuchtung
15 15 —
16 10 —
* Einige Modelle

Mazda RX-8 (2004) – Sicherungskastenplan

Baujahr: 2004.

Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda RX-8 (2004) ist die Sicherung 1 im Sicherungskasten auf der Fahrerseite.

Sicherungskasten (Motorraum)

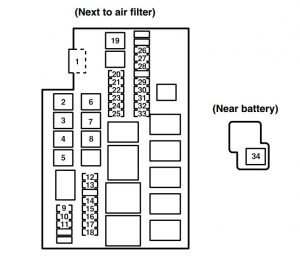

Sicherungskasten im Motorraum des Mazda RX-8 (2004) mit Sicherung 1.
Mazda RX-8 – Sicherungen – Motorraum
Position Beschreibung Amp [A] Beschreibung
1 HAUPT 120 Zum Schutz aller Stromkreise
2 HEIZUNG 40 Heizung
3 LUFTPUMPE 60 Luftpumpe
4 BTN 30 Elektrische Fensterheber;

Elektrische Türschlösser;

Beleuchtetes Einstiegssystem;

Schiebedach *.
5 DEFOG 50 Heckscheibenheizung
6 LÜFTER 40 Elektrischer Lüfter
7 ABS / DSC 60 ABS, DSC *
8 ACC 30 Zigarettenanzünder;

Elektrisch verstellbarer Spiegel;

Zubehörsteckdose;

Audiosystem.
9 HAUPT 15 Abblendlichtscheinwerfer *;

Scheinwerferreinigung *.
10 HAUPT ABBLENDLICHT R 15 Abblendlichtscheinwerfer (rechts)
11 HAUPT ABBLENDLICHT L 15 Abblendlichtscheinwerfer (links)
12 DRL 15 DRL * (Tagfahrlicht)
13 DSC 30 DSC *
14 SITZHEIZUNG 20 Sitzheizung *
15 H / REINIGUNG 20 Scheinwerferreinigung *
16 R.FOG 10 –
17 NEBEL 15 Nebelscheinwerfer*
18 A / C MAG 10 Klimaanlage
19 IG 30 Zum Schutz verschiedener Stromkreise
20 IG KEY 15 Zum Schutz verschiedener Stromkreise
21 STOPP 15 Bremslichter
22 KRAFTSTOFFPUMPE 20 Kraftstoffpumpe
23 HUPE 15 Hupe
24 GEFAHR 15 Warnblinkanlage;

Blinker.
25 ETV 15 Elektrisches Regelventil
26 WISCHER 20 Scheibenwischer und Scheibenwaschanlage
27 P.WIND 20 Elektrische Fensterheber
28 MOTOR 15 Motorsteuerung;

Zusätzliches Rückhaltesystem;

ABS;

Servolenkung.
29 HECK 10 Rückleuchten;

Kennzeichenbeleuchtung;

Positionsbeleuchtung;

Vordere Seitenmarkierungsleuchten;

Hintere Seitenmarkierungsleuchten.
30 ILLUMI 10 Beleuchtetes Einstiegssystem
31 EGI COMP1 10 Motorsteuerungssystem
32 EGI COMP2 10 Motorsteuerungssystem
33 EGI INJ 15 Kraftstoffeinspritzung
34 EPS 60 Servolenkung
* Einige Modelle

Sicherungskasten (Fahrerseite)

Sicherungskasten auf der Fahrerseite, relevant für hintere Seitenmarkierungsleuchten.
Mazda RX-8 – Sicherungen – Fahrerseite
Position Beschreibung Amp [A] Beschreibung
1 ZIGAR 15 Zigarettenanzünder
2 ACC 7,5 Audiosystem;

Spiegelsteuerung.
3 AUX PWR 20 Zubehörsteckdose
4 A / C 7,5 Klimaanlage
5 – – –
6 – – –
7 ERSATZ 7,5 –
8 ERSATZ 20 –
9 M.DEF 10 Spiegelheizung *
10 DSC 7,5 DSC *
11 AUDIO 20 Audiosystem*
12 D.LOCK 30 Elektrische Türschlösser;

Schiebedach *
13 P.WIND 30 Elektrische Fensterheber
14 RAUM 15 Innenbeleuchtung
15 ERSATZ 15 –
16 ERSATZ 10 –
* Einige Modelle
Leggere  Mazda CX-9 (2007-2022) – Sicherungskasten

Sicherungs- und Relaisplan – Mazda RX-8

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2005.

Motorraum

Detaillierte Ansicht des Motorraums eines Mazda RX-8, Baujahr 2005.

Nummer Ampere [A] Beschreibung
1 120 Zum Schutz aller Stromkreise
2 40 Heizung
3 60 Luftpumpe
4 30 Elektrische Fensterheber;

Elektrische Türschlösser;

Beleuchteter Eingang;

Schiebedach*
5 50 Heckscheibenheizung
6 40 Elektrischer Lüfter
7 60 ABS, DSC*
8 30 Zigarettenanzünder;

Spiegelversorgung;

Zugehörige Sicherungen;

Audiosystem.
9 15 Hauptscheinwerfer*;

Scheinwerferreiniger*.
10 15 Hauptscheinwerfer (rechts)
11 15 Hauptscheinwerfer (links)
12 15 DRL* (Tagfahrlicht)
13 30 DSC*
14 20 Sitzheizung*
15 20 Scheinwerferreiniger*
16 10 —
17 15 Nebelscheinwerfer*
18 10 Klimaanlage
19 30 Zum Schutz verschiedener Stromkreise
20 15 Zum Schutz verschiedener Stromkreise
21 15 Rückleuchten
22 20 Kraftstoffpumpe
23 15 Hupe
24 15 Warnblinkanlage;

Blinker.
25 15 Elektrische Ventilsteuerung
26 20 Scheibenwischer und Scheibenwaschanlage
27 20 Elektrische Fensterheber
28 15 Motorsteuerungssystem;

Zusätzliches Rückhaltesystem;

ABS;

Servolenkung.
29 10 Rückleuchten;

Kennzeichenbeleuchtung;

Standlichter;

Vordere Seitenmarkierungsleuchten;

Hintere Seitenmarkierungsleuchten.
30 10 Beleuchtetes Eingangssystem
31 10 Motorsteuerungssystem
32 10 Motorsteuerungssystem
33 15 Kraftstoffeinspritzung
34 60 Servolenkung
* Einige Modelle

Fahrgastraum (Fahrerseite)

Innenansicht des Fahrgastraums auf der Fahrerseite, zeigt hintere Seitenmarkierungsleuchten.

Nummer Ampere [A] Beschreibung
1 15 Zigarettenanzünder
2 7,5 Audiosystem;

Stromversorgung der Seitenspiegel.
3 20 Vorsicherungen
4 7,5 Klimaanlage
5 — —
6 — —
7 7,5 —
8 20 —
9 10 Spiegelheizung*
10 7,5 DSC*
11 20 Audiosystem*
12 30 Elektrische Türschlösser;

Schiebedach*.
13 30 Elektrische Fensterheber
14 15 Innenbeleuchtung
15 15 —
16 10 —
* Einige Modelle

Sicherungs- und Relaisplan – Mazda RX-8

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2006.

Motorraum

Motorraum eines Mazda RX-8 aus dem Jahr 2006, gut beleuchtet.

Nummer Ampere [A] Beschreibung
1 120 Zum Schutz aller Stromkreise
2 40 Heizung
3 60 Luftpumpe
4 30 Elektrische Fensterheber;

Elektrische Türschlösser;

Beleuchteter Eingang;

Schiebedach*.
5 50 Heckscheibenheizung
6 40 Elektrischer Lüfter
7 60 ABS, DSC*
8 30 Zigarettenanzünder;

Spiegelversorgung;

Druckgusszubehör;

Audiosystem.
9 15 Nebelscheinwerfer*;

Scheinwerferreinigungsanlage*.
10 15 Scheinwerfer (rechts)
11 15 Scheinwerfer (links)
12 15 DRL* (Tagfahrlicht)
13 30 DSC*
14 20 Sitzheizung*
15 20 Scheinwerferreinigungsanlage*
16 10 —
17 15 Nebelscheinwerfer*
18 10 Klimaanlage
19 30 Zum Schutz verschiedener Stromkreise
20 15 Zum Schutz verschiedener Stromkreise
21 15 Bremslichter
22 20 Kraftstoffpumpe
23 15 Hupe
24 15 Warnblinkanlage;

Blinker.
25 15 Elektrisches Regelventil
26 20 Scheibenwischer und Scheibenwaschanlage
27 20 Elektrische Fensterheber
28 15 Motorsteuerungssystem;

Zusätzliches Rückhaltesystem;

ABS;

Servolenkung
29 10 Rückleuchten;

Kennzeichenbeleuchtung;

Positionslichter;

Vordere Seitenmarkierungsleuchten;

Hintere Seitenmarkierungsleuchten.
30 10 Beleuchtetes Eingangssystem
31 10 Motorsteuerungssystem
32 10 Motorsteuerungssystem
33 15 Kraftstoffeinspritzung
34 60 Servolenkung
* Einige Modelle

Fahrgastraum (Fahrerseite)

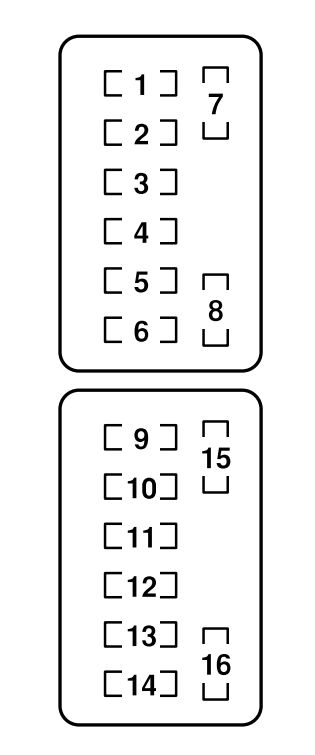

Fahrgastraum auf der Fahrerseite, mit Blick auf die hinteren Seitenmarkierungsleuchten.

Nummer Ampere [A] Beschreibung
1 15 Zigarettenanzünder
2 7,5 Audiosystem;

Spiegelversorgung.
3 20 Druckgusszubehör
4 7,5 Klimaanlage
5 10 Instrumententafel
6 10 Getriebesteuerungssystem
7 7,5 —
8 20 —
9 10 Spiegelheizung*
10 7,5 DSC*
11 20 Audiosystem*
12 30 Elektrische Türschlösser;

Schiebedach*.
13 30 Elektrische Fensterheber
14 15 Innenbeleuchtung
15 15 —
16 10 —
* Einige Modelle



Sicherungs- und Relaisplan – Mazda RX-8

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2007, 2008.

Motorraum

Motorraum des Mazda RX-8 der Modelljahre 2007 und 2008.

Nummer Ampere [A] Beschreibung
1 120 Zum Schutz aller Stromkreise
2 40 Heizung
3 60 Luftpumpe
4 30 Elektrische Fensterheber;

Elektrische Türschlösser;

Beleuchtetes Einstiegssystem;

Schiebedach*.
5 50 Heckscheibenheizung
6 40 Elektrischer Lüfter
7 60 ABS, DSC*
8 30 Zigarettenanzünder;

Spiegelstromversorgung;

Vorsicherungen;

Audiosystem.
9 15 Hauptscheinwerfer*;

Scheinwerferreinigungsanlage*.
10 15 Hauptscheinwerfer (rechts)
11 15 Hauptscheinwerfer (links)
12 15 DRL* (Tagfahrlicht)
13 30 DSC*
14 20 Sitzheizung*
15 20 Scheinwerferreinigungsanlage*
16 10 —
17 15 Nebelscheinwerfer*
18 10 Klimaanlage
19 30 Zum Schutz verschiedener Stromkreise
20 15 Zum Schutz verschiedener Stromkreise
21 15 Bremslichter
22 20 Kraftstoffpumpe
23 15 Hupe
24 15 Warnblinkanlage;

Blinker.
25 15 Elektrisches Regelventil
26 20 Scheibenwischer und Scheibenwaschanlage vorne
27 20 —
28 15 Motorsteuerungssystem;

Zusätzliches Haltesystem;

ABS;

Servolenkung.
29 10 Rückleuchten;

Kennzeichenbeleuchtung;

Positionslichter;

Vordere Seitenmarkierungsleuchten;

Hintere Seitenmarkierungsleuchten.
30 10 Beleuchtetes Einstiegssystem
31 10 Motorsteuerungssystem
32 10 Motorsteuerungssystem
33 15 Kraftstoffeinspritzung
34 60 Servolenkung
* Einige Modelle
Leggere  Mazda 5 (2006-2018) – Sicherungskasten

Fahrgastraum (Fahrerseite)

Innenraum der Fahrerseite, mit Fokus auf die hinteren Seitenmarkierungsleuchten.

Nummer Ampere [A] Beschreibung
1 15 Zigarettenanzünder
2 7,5 Audiosystem;

Spiegelstromversorgung.
3 20 Vorsicherungen
4 7,5 Klimaanlage
5 10 Instrumententafel
6 10 Getriebesteuerungssystem
7 7,5 —
8 20 —
9 10 Spiegelheizung*
10 7,5 DSC*
11 20 Audiosystem*
12 30 Elektrische Türschlösser;

Schiebedach*.
13 30 Elektrische Fensterheber
14 15 Innenbeleuchtung
15 15 —
16 10 —
* Einige Modelle

Sicherungs- und Relaisplan – Mazda RX-8

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2009, 2010.

Motorraum

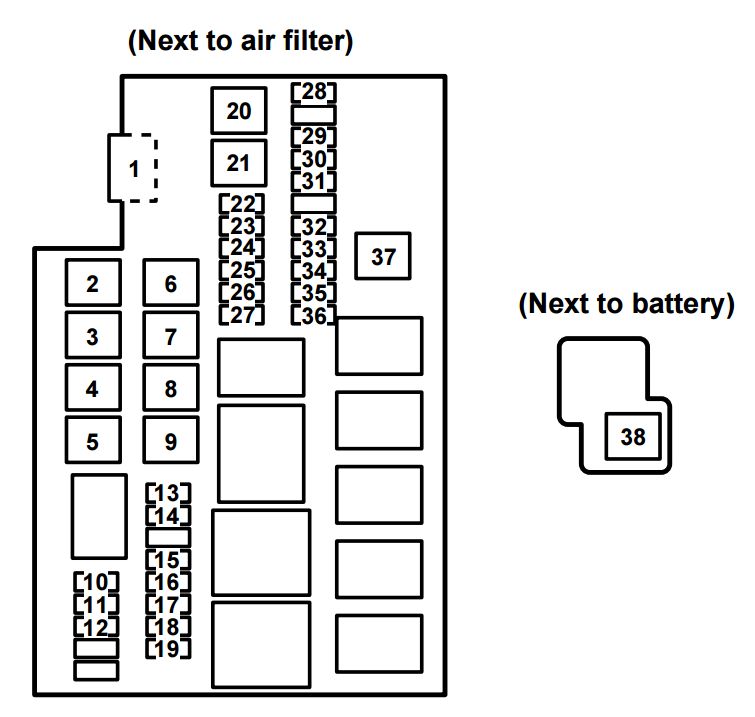

Motorraum des Mazda RX-8 der Baujahre 2009 und 2010.

Nummer Ampere [A] Beschreibung
1 120 Zum Schutz aller Stromkreise
2 40 Heizung
3 60 Luftpumpe
4 30 Elektrische Fensterheber;

Elektrische Türschlösser;

Beleuchtetes Einstiegssystem;

Schiebedach*.
5 50 Heckscheibenheizung
6 30 Elektrischer Lüfter 1
7 40 ABS, DSC*
8 30 Zigarettenanzünder;

Spiegelstromversorgung;

Zubehör-Presofon;

Audiosystem.
9 30 Elektrischer Lüfter 2
10 15 Nebelscheinwerfer*;

Scheinwerferreinigungsanlage*.
11 15 Fernlichtscheinwerfer (rechts)
12 15 Fernlichtscheinwerfer (links)
13 15 DRL* (Tagfahrlicht)
14 30 DSC*
15 20 Sitzheizung*
16 20 Scheinwerferreinigungsanlage*
17 — —
18 15 Nebelscheinwerfer*
19 10 Klimaanlage
20 40 Zum Schutz verschiedener Stromkreise
21 30 Fensterheber
22 15 Zum Schutz verschiedener Stromkreise
23 10 Bremslichter
24 20 Kraftstoffpumpe
25 15 Hupe
26 15 Warnblinkanlage;

Blinker.
27 15 Elektrisches Regelventil
28 10 Anlassermotor
29 20 Scheibenwischer und Scheibenwaschanlage vorne
30 15 TCM*
31 15 Motorsteuerungssystem;

Zusätzliches Haltesystem;

ABS;

Servolenkung.
32 10 Rückleuchten;

Kennzeichenbeleuchtung;

Positionslichter;

Vordere Seitenmarkierungsleuchten;

Hintere Seitenmarkierungsleuchten.
33 7,5 Beleuchtetes Einstiegssystem
34 15 Motorsteuerungssystem
35 10 Motorsteuerungssystem
36 15 Kraftstoffeinspritzung
37 20 Fensterheber
38 60 Servolenkung
* Einige Modelle

Fahrgastraum (Fahrerseite)

Fahrgastraum auf der Fahrerseite, zeigt die Position der hinteren Seitenmarkierungsleuchten.

Nummer Ampere [A] Beschreibung
1 15 Zigarettenanzünder
2 7,5 Audiosystem;

Spiegelstromversorgung.
3 — —
4 7,5 Klimaanlage
5 10 Instrumententafel
6 — —
7 — —
8 — —
9 10 Spiegelheizung*
10 7,5 DSC*
11 25 Audiosystem (Modell mit Bose® Sound System)*
12 30 Elektrische Türschlösser;

Schiebedach*.
13 15 Zubehör
14 15 Innenbeleuchtung
15 — —
16 — —
* Einige Modelle

Sicherungs- und Relaisplan – Mazda RX-8

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2009, 2010.

Motorraum

Übersicht des Motorraums eines Mazda RX-8, Modell 2009-2010.

Nummer Ampere [A] Beschreibung
1 120 Zum Schutz aller Stromkreise
2 40 Heizung
3 60 Luftpumpe
4 30 Elektrische Fensterheber;

Elektrische Türschlösser;

Beleuchtetes Einstiegssystem;

Schiebedach*.
5 50 Heckscheibenheizung
6 30 Elektrischer Lüfter 1
7 40 ABS, DSC*
8 30 Zigarettenanzünder;

Elektrisch verstellbarer Spiegel;

Zubehörsteckdose;

Audiosystem.
9 30 Elektrischer Lüfter 2
10 15 Hauptscheinwerfer*;

Scheinwerferreinigung*.
11 15 Fernlicht (rechts)
12 15 Fernlicht (links)
13 15 DRL* (Tagfahrlicht)
14 30 DSC*
15 20 Sitzheizung*
16 20 Scheinwerferreinigung*
17 — —
18 15 Nebelscheinwerfer*
19 10 Klimaanlage
20 40 Zum Schutz verschiedener Stromkreise
21 30 Fensterheber
22 15 Zum Schutz verschiedener Stromkreise
23 10 Bremslichter
24 20 Kraftstoffpumpe
25 15 Hupe
26 15 Warnblinkanlage;

Blinker.
27 15 Elektrisches Reduktionsventil
28 10 Anlassermotor
29 20 Scheibenwischer und Scheibenwaschanlage
30 15 TCM*
31 15 Motorsteuerungssystem;

Zusätzliches Rückhaltesystem;

ABS;

Servolenkung.
32 10 Rückleuchten;

Kennzeichenbeleuchtung;

Standlichter;

Vordere Seitenmarkierungsleuchten;

Hintere Seitenmarkierungsleuchten.
33 7,5 Beleuchtetes Einstiegssystem
34 15 Motorsteuerungssystem
35 10 Motorsteuerungssystem
36 15 Kraftstoffeinspritzung
37 20 Fensterheber
38 60 Servolenkung
* Einige Modelle



Fahrgastraum (Fahrerseite)

Fahrgastraum auf der Fahrerseite, mit Detail der hinteren Seitenmarkierungsleuchten.

Nummer Ampere [A] Beschreibung
1 15 Zigarettenanzünder
2 7,5 Audiosystem;

Spiegelsteuerung.
3 — —
4 7,5 Klimaanlage
5 10 Instrumententafel
6 — —
7 — —
8 — —
9 10 Spiegelheizung*
10 7,5 DSC*
11 25 Audiosystem (Modell mit Bose® Sound System)*
12 30 Elektrische Türschlösser;

Schiebedach*.
13 15 Zubehörversorgung
14 15 Innenbeleuchtung
15 — —
16 — —
* Einige Modelle

Mazda RX-8 (2011) – Sicherungskastenplan

Baujahr: 2011.

Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda CX-3 (2017) ist die Sicherung 1 im Sicherungskasten auf der Fahrerseite.

Sicherungskasten (Motorraum)

Sicherungskasten im Motorraum des Mazda CX-3 (2017) mit Sicherung 1.
Mazda RX-8 – Sicherungen – Motorraum
Position Beschreibung Amp [A] Beschreibung
1 HAUPT 120 Zum Schutz aller Stromkreise
2 HEIZUNG 40 Heizung
3 LUFTPUMPE 60 Luftpumpe
4 BTN 30 Elektrische Fensterheber;

Elektrische Türverriegelung;

Beleuchtung;

Schiebedach *.
5 DEFOG 50 Heckscheibenentfroster
6 LÜFTER 1 30 Elektrischer Lüfter 1
7 ABS / DSC 40 ABS;

DSC *.
8 ACC 30 Zigarettenanzünder;

Elektrisch verstellbarer Spiegel;

Zubehörsteckdose;

Audiosystem.
9 LÜFTER 2 30 Elektrischer Lüfter 2
10 HAUPT 15 Nebelscheinwerfer *;

Scheinwerferreinigung *.
11 HAUPT NIEDRIG R 15 Nebelscheinwerfer (rechts)
12 HAUPT NIEDRIG L 15 Nebelscheinwerfer (links)
13 DRL 15 DRL * (Tagfahrlicht)
14 DSC 30 DSC *
15 SITZHEIZUNG 20 Sitzheizung *
16 H / REINIGUNG 20 Scheinwerferreinigung *
17 R.FOG – –
18 NEBEL 15 Nebelscheinwerfer*
19 A / C 10 Klimaanlage
Leggere  Mazda MX-5 (1989-2021) – Sicherungskasten
20 IG 40 Zum Schutz verschiedener Stromkreise
21 P.WIND 1 30 Fensterheber
22 IG KEY 15 Zum Schutz verschiedener Stromkreise
23 STOP 10 Bremslichter
24 KRAFTSTOFFPUMPE 20 Kraftstoffpumpe
25 HUPE 15 Hupe
26 GEFAHR 15 Warnblinkanlage;

Blinker.
27 ETV 15 Elektrisches Reduktionsventil
28 ST 10 Anlassermotor
29 SCHEIBENWISCHER 20 Frontscheibenwischer und -waschanlage
30 TCM 15 TCM *
31 MOTOR 15 Motorsteuergerät;

Zusätzliches Rückhaltesystem;

ABS;

Servolenkung.
32 HECK 10 Rückleuchten;

Kennzeichenbeleuchtung;

Positionslichter;

Vordere Positionslichter;

Hintere Seitenmarkierungsleuchten.
33 BELEUCHTUNG 7,5 Beleuchtung
34 EGI COMP1 15 Motorsteuerungssystem
35 EGI COMP2 10 Motorsteuerungssystem
36 EGI INJ 15 Kraftstoffeinspritzung
37 P.WIND 2 20 Fensterheber
38 EPS 60 Servolenkung
* Einige Modelle

Sicherungskasten (Fahrerseite)

Sicherungskasten auf der Fahrerseite, relevant für die hinteren Seitenmarkierungsleuchten.
Mazda RX-8 – Sicherungen – Fahrerseite
Position Beschreibung Amp [A] Beschreibung
1 ZIGAR 15 Zigarettenanzünder
2 ACC 7,5 Audiosystem;

Spiegelsteuerung.
3 AUSGANG – –
4 A / C 7,5 Klimaanlage
5 METER 10 Instrumentenanzeige
6 – – –
7 ERSATZ – –
8 ERSATZ – –
9 M.DEF 10 Spiegelentfroster *
10 DSC 7,5 DSC *
11 AUDIO 25 Audiosystem

(Modell mit Bose® Sound System) *
12 TÜRVERRIEGELUNG 30 Elektrische Türverriegelung;

Schiebedach *.
13 AUSGANG 15 Zubehör
14 RAUM 15 Innenbeleuchtung
15 ERSATZ – –
16 ERSATZ – –
* Einige Modelle

Sicherungs- und Relaisplan – Mazda RX-8

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2012.

Motorraum

Motorraum eines Mazda RX-8, Modelljahr 2012, in Nahaufnahme.

Nummer Stromstärke [A] Beschreibung
1 120 Zum Schutz aller Stromkreise
2 40 Heizung
3 60 Luftpumpe
4 30 Elektrische Fensterheber;

Elektrische Türschlösser;

Beleuchtung;

Schiebedach*.
5 50 Heckscheibenheizung
6 30 Elektrischer Lüfter 1
7 40 ABS, DSC*
8 30 Zigarettenanzünder;

Spiegelversorgung;

Druckgusszubehör;

Audiosystem.
9 30 Elektrischer Lüfter 2
10 15 Nebelscheinwerfer*;

Scheinwerferreinigungsanlage*.
11 15 Fernlicht (rechts)
12 15 Fernlicht (links)
13 15 DRL* (Tagfahrlicht)
14 30 DSC*
15 20 Sitzheizung*
16 20 Scheinwerferreinigungsanlage*
17 — —
18 15 Nebelscheinwerfer*
19 10 Klimaanlage
20 40 Zum Schutz verschiedener Stromkreise
21 30 Fensterheber
22 15 Zum Schutz verschiedener Stromkreise
23 10 Bremslichter
24 20 Kraftstoffpumpe
25 15 Hupe
26 15 Warnblinkanlage;

Blinker.
27 15 Elektrisches Regelventil
28 10 Anlasser
29 20 Scheibenwischer und Scheibenwaschanlage vorne
30 15 TCM*
31 15 Motorsteuerungssystem;

Zusätzliches Rückhaltesystem;

ABS;

Servolenkung.
32 10 Rückleuchten;

Kennzeichenbeleuchtung;

Standlichter;

Vordere Seitenmarkierungsleuchten;

Hintere Seitenmarkierungsleuchten.
33 7,5 Beleuchtung
34 15 Motorsteuerungssystem
35 10 Motorsteuerungssystem
36 15 Kraftstoffeinspritzung
37 20 Fensterheber
38 60 Servolenkung
* Einige Modelle



Fahrgastraum (Fahrerseite)

Fahrgastraum auf der Fahrerseite, mit Blick auf die hinteren Seitenmarkierungsleuchten.

Mazda RX-8
1 15 Zigarettenanzünder
2 7,5 Audiosystem;

Stromversorgung für Spiegelsteuerung.
3 — —
4 7,5 Klimaanlage
5 10 Instrumententafel
6 — —
7 — —
8 — —
9 10 Spiegelheizung*
10 7,5 DSC*
11 25 Audiosystem (Modell mit Bose® Sound System)*
12 30 Elektrische Türschlösser;

Schiebedach*.
13 15 Gegossenes Zubehör
14 15 Innenbeleuchtung
15 — —
16 — —
* Einige Modelle

Über Mazda RX-8 (2003-2012)

Der Mazda RX-8 ist ein Sportwagen, der von 2003 bis 2012 produziert wurde. Dieses Modell ist bekannt für sein einzigartiges Design und seinen Wankel-Rotationsmotor, der außergewöhnliche Leistung und einen ruhigen Lauf bietet. Der RX-8 war in verschiedenen Leistungsstufen erhältlich, wobei die leistungsstärkste Version bis zu 231 PS erreichte. Das Auto zeichnet sich durch eine ausgewogene Fahrdynamik und präzise Lenkung aus, was es zu einer beliebten Wahl unter Sportwagen-Enthusiasten macht. Der Innenraum ist auf Komfort und Funktionalität ausgelegt und bietet ausreichend Platz für vier Passagiere.

Sicherungskastenplan Mazda RX-8

Diese Seite zeigt den Sicherungskastenplan für den Mazda RX-8, der für die ordnungsgemäße Wartung des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise im Motorraum und unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, das die Sicherheit und Zuverlässigkeit Ihres Fahrzeugs gewährleistet.

Post correlati:

  1. Mazda 323 – Sicherungskasten
  2. Mazda CX-5 (2013-2022) – Sicherungskasten
  3. Mazda CX-9 (2007-2022) – Sicherungskasten
  4. Mazda CX-30 (2020-2021) – Sicherungskasten
  5. Mazda Bongo (1995-2005) – Sicherungskasten
  6. Mazda CX-3 (2015-2022) – Sicherungskasten
  7. Mazda BT-50 (2006-2011) – Sicherungskasten
  8. Mazda CX-8 (2018-…) – Sicherungskasten
Thomas Schneider

Thomas Schneider

Thomas Schneider ist Kfz-Techniker und Automobilenthusiast mit über 12 Jahren Erfahrung im Bereich Fahrzeug­elektrik und Diagnose. Er spezialisiert sich auf Sicherungskästen, elektrische Systeme und Fahrzeugdiagramme verschiedener Automarken. Auf sicherungskasten-schema.com veröffentlicht er übersichtliche Sicherungsbelegungen, Schaltpläne und praktische Hinweise, die Autofahrern helfen, elektrische Probleme schneller zu verstehen und zu lösen.
