Mazda CX-5 (2013-2022) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Mazda CX-5 (2013-2022), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Mazda CX-5 (2013) – Sicherungskasten-Diagramm
Baujahr: 2013.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda CX-5 (2013) ist Sicherung 9 im Sicherungskasten auf der linken Seite.

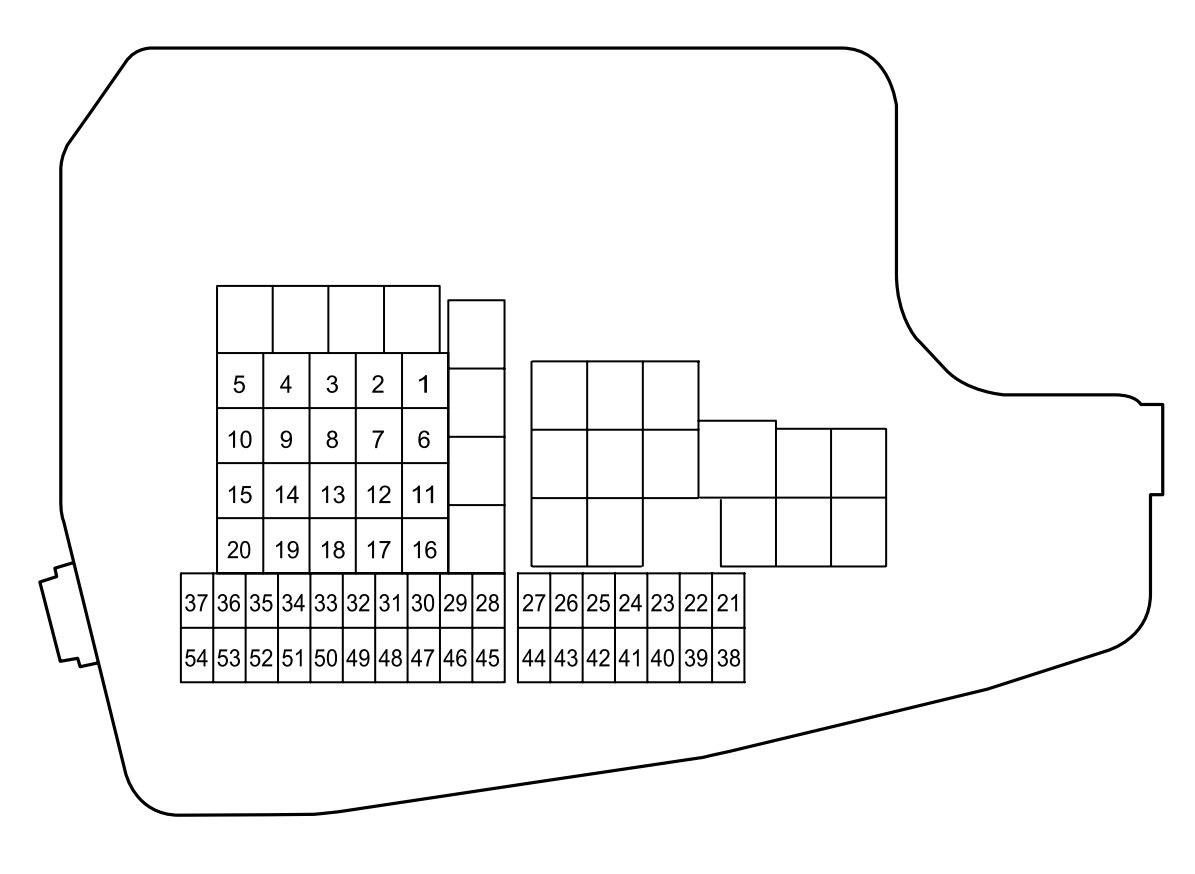

Sicherungskasten (Motorraum)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | ADD FAN GE | 30 | Kühlerlüfter |
| 2 | IG2 | 30 | Zum Schutz verschiedener Stromkreise |
| 3 | INJECTOR | 30 | Motorsteuerungssystem |
| 4 | FAN DE | – | – |
| 5 | P.WINDOW1 | 30 | Elektrische Fensterheber |
| 6 | – | – | – |
| 7 | ADD FAN DE | – | – |
| 8 | EVVT | 20 | Motorsteuerungssystem |
| 9 | DEFOG | 40 | Heckscheibenentfrostung |
| 10 | DCDC DE | – | – |
| 11 | FAN GE | 30 | Kühlerlüfter |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | ENG.MAIN | 40 | Motorsteuerungssystem |
| 16 | ABS / DSC M | 50 | ABS;
Dynamisches Stabilitätskontrollsystem. |
| 17 | CABIN+B | 50 | Zum Schutz verschiedener Stromkreise |
| 18 | WIPER | 20 | Scheibenwischer und Waschanlage |
| 19 | HEATER | 40 | Klimaanlage |
| 20 | DCDC REG | – | – |
| 21 | ENGINE.IG1 | 7,5 | Motorsteuerungssystem |
| 22 | C / U IG1 | 15 | Zum Schutz verschiedener Stromkreise |
| 23 | H/L LOW L HID L | 15 | Scheinwerfer (links) * 1;
Abblendlicht (links) * 2. |
| 24 | H / LOW R | 15 | Abblendlicht (rechts) * 2 |
| 25 | ENGINE3 | 15 | Motorsteuerungssystem |
| 26 | ENGINE2 | 15 | Motorsteuerungssystem |
| 27 | ENGINE1 | 15 | Motorsteuerungssystem |
| 28 | AT | 15 | Motorbrückensteuerungssystem |
| 29 | H / CLEAN | – | – |
| 30 | A / C | 7,5 | Klimaanlage |
| 31 | AT PUMP | – | – |
| 32 | STOP | 10 | Bremslichter |
| 33 | R.WIPER | 15 | Heckscheibenwischer |
| 34 | H / L HI | 20 | Fernlicht * 2 |
| 35 | HID R. | 15 | Scheinwerfer (rechts) * 1 |
| 36 | FOG | 15 | Nebelscheinwerfer* |
| 37 | ENG + B | 7,5 | Motorsteuerungssystem |
| 38 | AUDIO2 | 7,5 | Audiosystem |
| 39 | – | – | – |
| 40 | METER2 | – | – |
| 41 | METER2 | 10 | Instrumentensatz |
| 42 | SRS1 | 7,5 | Airbag |
| 43 | BOSE | 25 | Modell ausgestattet mit Bose® Sound System |
| 44 | AUDIO1 | 15 | Audiosystem |
| 45 | ABS / DSC S. | 30 | ABS;
Dynamisches Stabilitätskontrollsystem. |
| 46 | FUEL PUMP | 15 | Kraftstoffsystem |
| 47 | FUEL WARM | – | – |
| 48 | TAIL | 15 | Rücklichter;
Kennzeichenbeleuchtung. |
| 49 | – | – | – |
| 50 | HAZARD | 25 | Warnblinkanlage;
Blinker; Standlichter (vordere Positionslichter). |
| 51 | DRL | 15 | Tagfahrlicht |
| 52 | R.OUTLET2 | 15 | Zubehörsteckdose |
| 53 | HORN | 15 | Hupe |
| 54 | ROOM | 15 | Innenbeleuchtung |
| * 1 Mit Xenon-Scheinwerfern
* 2 Mit Halogen-Scheinwerfern |
|||
Sicherungskasten (linke Seite)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | P.SEAT D | 30 | Elektrischer Sitz |
| 2 | P.WINDOW3 | – | – |
| 3 | R.OUTLET3 | 15 | Zubehörsteckdose |
| 4 | P.WINDOW2 | 25 | Elektrische Fensterheber |
| 5 | SRS2 / ESCL | 15 | Sitzgewichtssensor * |
| 6 | D.LOCK | 25 | Elektrische Türverriegelung |
| 7 | SEAT WARM | 20 | Sitzheizung * |
| 8 | SUNROOF | 10 | Schiebedach * |
| 9 | F.OUTLET | 15 | Zubehörsteckdose |
| 10 | R.OUTLET1 | – | – |
| 11 | – | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Spiegelentfrostung * |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | – | – | – |
| 21 | – | – | – |
| * Einige Modelle | |||
Mazda CX-5 (2014) – Sicherungsplan
Baujahr: 2014.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda CX-5 (2014) ist Sicherung 9 im Sicherungskasten links.
Sicherungskasten (Motorraum)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | ADD FAN GE | 30 | Kühlerlüfter |
| 2 | IG2 | 30 | Zum Schutz verschiedener Stromkreise |
| 3 | INJECTOR | 30 | Motorsteuerungssystem |
| 4 | FAN DE | – | – |
| 5 | P.WINDOW1 | 30 | Elektrische Fensterheber |
| 6 | – | – | – |
| 7 | ADD FAN DE | – | – |
| 8 | EVVT | 20 | Motorsteuerungssystem |
| 9 | DEFOG | 40 | Heckscheibenentfroster |
| 10 | DCDC DE | – | – |
| 11 | FAN GE | 30 | Kühlerlüfter |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | ENG.MAIN | 40 | Motorsteuerungssystem |
| 16 | ABS / DSC M | 50 | ABS;
Dynamisches Stabilitätskontrollsystem. |
| 17 | CABIN+B | 50 | Zum Schutz verschiedener Stromkreise |
| 18 | WIPER | 20 | Scheibenwischer und Waschanlage |
| 19 | HEATER | 40 | Klimaanlage |
| 20 | DCDC REG | – | – |
| 21 | ENGINE.IG1 | 7,5 | Motorsteuerungssystem |
| 22 | C / U IG1 | 15 | Zum Schutz verschiedener Stromkreise |
| 23 | H/L LOW L HID L | 15 | Scheinwerfer (links) * 1;
Abblendlicht (links) * 2 |
| 24 | H / LOW R | 15 | Abblendlicht (rechts) * 2 |
| 25 | ENGINE3 | 15 | Motorsteuerungssystem |
| 26 | ENGINE2 | 15 | Motorsteuerungssystem |
| 27 | ENGINE1 | 15 | Motorsteuerungssystem |
| 28 | AT | 15 | Motorsteuerungssystem |
| 29 | H / CLEAN | – | – |
| 30 | A / C | 7,5 | Klimaanlage |
| 31 | AT PUMP | – | – |
| 32 | STOP | 10 | Bremslichter |
| 33 | R.WIPER | 15 | Heckscheibenwischer |
| 34 | H / L HI | 20 | Fernlicht * 2 |
| 35 | HID R. | 15 | Scheinwerfer (rechts) * 1 |
| 36 | FOG | 15 | Nebelscheinwerfer* |
| 37 | ENG + B | 7,5 | Motorsteuerungssystem |
| 38 | AUDIO2 | 7,5 | Audiosystem |
| 39 | – | – | – |
| 40 | METER2 | – | – |
| 41 | METER2 | 10 | Instrumententafel |
| 42 | SRS1 | 7,5 | Airbag |
| 43 | BOSE | 25 | Modell ausgestattet mit Bose® Sound System |
| 44 | AUDIO1 | 15 | Audiosystem |
| 45 | ABS / DSC S. | 30 | ABS;
Dynamisches Stabilitätskontrollsystem. |
| 46 | FUEL PUMP | 15 | Kraftstoffsystem |
| 47 | FUEL WARM | – | – |
| 48 | TAIL | 15 | Rücklichter;
Kennzeichenbeleuchtung. |
| 49 | – | – | – |
| 50 | HAZARD | 25 | Warnblinkanlage;
Blinker; Positionslichter (vordere Begrenzungsleuchten). |
| 51 | DRL | 15 | Tagfahrlicht |
| 52 | R.OUTLET2 | 15 | Zubehörsteckdose |
| 53 | HORN | 15 | Hupe |
| 54 | ROOM | 15 | Innenbeleuchtung |
| * 1 Mit Xenon-Scheinwerfern
* 2 Mit Halogen-Scheinwerfern |
|||
Sicherungskasten (linke Seite)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | P.SEAT D | 30 | Elektrischer Sitz |
| 2 | P.WINDOW3 | – | – |
| 3 | R.OUTLET3 | 15 | Zubehör |
| 4 | P.WINDOW2 | 25 | Elektrische Fensterheber |
| 5 | SRS2 / ESCL | 15 | Sitzgewichtssensor * |
| 6 | D.LOCK | 25 | Elektrische Türverriegelung |
| 7 | SEAT WARM | 20 | Sitzheizung * |
| 8 | SUNROOF | 10 | Schiebedach * |
| 9 | F.OUTLET | 15 | Zubehör |
| 10 | R.OUTLET1 | – | – |
| 11 | – | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Spiegelentfroster * |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | AT IND | 20 | AT-Blinker * |
| 21 | P.SEAT P | – | – |
| * Einige Modelle | |||
Mazda CX-5 (2015) – Sicherungsplan
Baujahr: 2015.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda CX-5 (2015) ist Sicherung 9 im Sicherungskasten links.
Sicherungskasten (Motorraum)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | ADD FAN GE | 30 | Kühlerlüfter |
| 2 | IG2 | 30 | Zum Schutz verschiedener Stromkreise |
| 3 | INJECTOR | 30 | Motorsteuerungssystem |
| 4 | FAN DE | – | – |
| 5 | P.WINDOW1 | 30 | Elektrische Fensterheber |
| 6 | – | – | – |
| 7 | ADD FAN DE | – | – |
| 8 | EVVT | 20 | Motorsteuerungssystem |
| 9 | DEFOG | 40 | Heckscheibenentfrostung |
| 10 | DCDC DE | – | – |
| 11 | FAN GE | 30 | Kühlerlüfter |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | ENG.MAIN | 40 | Motorsteuerungssystem |
| 16 | ABS / DSC M | 50 | ABS;
Dynamisches Stabilitätskontrollsystem. |
| 17 | CABIN+B | 50 | Zum Schutz verschiedener Stromkreise |
| 18 | WIPER | 20 | Scheibenwischer und Waschanlage |
| 19 | HEATER | 40 | Klimaanlage |
| 20 | DCDC REG | – | – |
| 21 | ENGINE.IG1 | 7,5 | Motorsteuerungssystem |
| 22 | C / U IG1 | 15 | Zum Schutz verschiedener Stromkreise |
| 23 | H/L LOW L HID L | 15 | Scheinwerfer (links) *;
Nebelscheinwerfer (links) * 2 |
| 24 | H / LOW R | 15 | Scheinwerfer (rechts) * 2 |
| 25 | ENGINE3 | 15 | Motorsteuerungssystem |
| 26 | ENGINE3 | 15 | Motorsteuerungssystem |
| 27 | ENGINE3 | 15 | Motorsteuerungssystem |
| 28 | AT | 15 | Motorbrückensteuerung *;
Zündschalter. |
| 29 | H / CLEAN | – | – |
| 30 | A / C | 7,5 | Klimaanlage |
| 31 | AT PUMP | – | – |
| 32 | STOP | 10 | Bremslichter |
| 33 | R.WIPER | 15 | Heckscheibenwischer |
| 34 | H / L HI | 20 | Fernlicht * 2 |
| 35 | HID R. | 15 | Scheinwerfer (rechts) * 1 |
| 36 | FOG | 15 | Nebelscheinwerfer* |
| 37 | ENG + B | 7,5 | Motorsteuerungssystem |
| 38 | AUDIO2 | 7,5 | Audiosystem |
| 39 | – | – | – |
| 40 | METER2 | – | – |
| 41 | METER2 | 10 | Messgerät |
| 42 | SRS1 | 7,5 | Airbag |
| 43 | BOSE | 25 | Modell ausgestattet mit Bose® Sound System * |
| 44 | AUDIO1 | 15 | Audiosystem |
| 45 | ABS / DSC S. | 30 | ABS, Dynamisches Stabilitätskontrollsystem |
| 46 | FUEL PUMP | 15 | Kraftstoffsystem |
| 47 | FUEL WARM | – | – |
| 48 | TAIL | 15 | Rücklichter;
Kennzeichenbeleuchtung. |
| 49 | – | – | – |
| 50 | HAZARD | 25 | Warnblinkanlage;
Blinker; Parklichter (vordere Lichter). |
| 51 | DRL | 15 | Tagfahrlicht* |
| 52 | R.OUTLET2 | 15 | Zubehörsteckdose |
| 53 | HORN | 15 | Hupe |
| 54 | ROOM | 15 | Innenbeleuchtung |
| * 1 Mit Xenon-Scheinwerfern
* 2 Mit Halogen-Scheinwerfern |
|||
Sicherungskasten (linke Seite)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | P.SEAT D | 30 | Elektrischer Sitz * |
| 2 | P.WINDOW3 | – | – |
| 3 | R.OUTLET3 | 15 | Zubehörsteckdose |
| 4 | P.WINDOW2 | 25 | Elektrische Fensterheber |
| 5 | SRS2 / ESCL | 15 | Sitzgewichtssensor * |
| 6 | D.LOCK | 25 | Elektrische Türverriegelung |
| 7 | SEAT WARM | 20 | Sitzheizung * |
| 8 | SUNROOF | 10 | Schiebedach * |
| 9 | F.OUTLET | 15 | Zubehörsteckdose |
| 10 | R.OUTLET1 | – | – |
| 11 | – | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Spiegelentfrostung * |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | AT IND | 20 | AT-Schaltanzeige * |
| 21 | P.SEAT P | 30 | – |
| * Einige Modelle | |||
Mazda CX-5 (2016) – Sicherungsplan
Baujahr: 2016.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda CX-5 (2016) ist die Sicherung 9 im Sicherungskasten links.
Sicherungskasten (Motorraum)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | ADD FAN GE | 30 | Kühlerlüfter |
| 2 | IG2 | 30 | Zum Schutz verschiedener Stromkreise |
| 3 | INJECTOR | 30 | Motorsteuerungssystem |
| 4 | FAN DE | – | – |
| 5 | P.WINDOW1 | 30 | Elektrische Fensterheber |
| 6 | – | – | – |
| 7 | ADD FAN DE | – | – |
| 8 | EVVT | 20 | Motorsteuerungssystem |
| 9 | DEFOG | 40 | Heckscheibenheizung |
| 10 | DCDC DE | – | – |
| 11 | FAN GE | 30 | Kühlerlüfter |
| 12 | EPB L. | 20 | Elektrische Parkbremse (links) |
| 13 | AUDIO | 40 | Audiosystem |
| 14 | EPB R | 20 | Elektrische Parkbremse (rechts) |
| 15 | ENG.MAIN | 40 | Motorsteuerungssystem |
| 16 | ABS / DSC M | 50 | ABS;
Dynamische Stabilitätskontrolle. |
| 17 | CABIN+B | 50 | Zum Schutz verschiedener Stromkreise |
| 18 | WIPER | 20 | Scheibenwischer und Waschanlage |
| 19 | HEATER | 40 | Klimaanlage |
| 20 | DCDC REG | – | – |
| 21 | ENGINE.IG1 | 7,5 | Motorsteuerungssystem |
| 22 | C / U IG1 | 15 | Zum Schutz verschiedener Stromkreise |
| 23 | H/L LOW L HID L | 15 | Nebelscheinwerfer (links) |
| 24 | H / LOW R | 15 | Nebelscheinwerfer (rechts) |
| 25 | ENGINE3 | 15 | Motorsteuerungssystem |
| 26 | ENGINE2 | 15 | Motorsteuerungssystem |
| 27 | ENGINE1 | 15 | Motorsteuerungssystem |
| 28 | AT | 15 | Motorbrückensteuerungssystem *;
Zündschalter. |
| 29 | H / CLEAN | – | – |
| 30 | A / C | 7,5 | Klimaanlage |
| 31 | AT PUMP | 15 | Motorbrückensteuerungssystem * |
| 32 | STOP | 10 | Bremslichter |
| 33 | R.WIPER | 15 | Heckscheibenwischer |
| 34 | H / L HI | 20 | Fernlicht |
| 35 | HID R ST.HEATER | 15 | – |
| 36 | FOG | 15 | Nebelscheinwerfer* |
| 37 | ENG + B | 7,5 | Motorsteuerungssystem |
| 38 | AUDIO2 | 7,5 | Audiosystem |
| 39 | – | – | – |
| 40 | METER2 | – | – |
| 41 | METER1 | 10 | Kombiinstrument |
| 42 | SRS1 | 7,5 | Airbag |
| 43 | BOSE | 25 | Modell mit Bose® Sound System * |
| 44 | AUDIO1 | 15 | Audiosystem |
| 45 | ABS / DSC S. | 30 | ABS;
Dynamische Stabilitätskontrolle. |
| 46 | FUEL PUMP | 15 | Kraftstoffsystem |
| 47 | FUEL WARM | – | – |
| 48 | TAIL | 15 | Rücklichter;
Kennzeichenbeleuchtung. |
| 49 | FUEL PUMP2 SCR2 | 25 | – |
| 50 | HAZARD | 25 | Warnblinkanlage;
Blinker; Standlichter (vordere Positionslichter). |
| 51 | DRL | 15 | Tagfahrlicht* |
| 52 | R.OUTLET2 | 15 | Zubehörsteckdose |
| 53 | HORN | 15 | Hupe |
| 54 | ROOM | 15 | Innenbeleuchtung |
|
* Einige Modelle |
|||
Sicherungskasten (linke Seite)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | P.SEAT D | 30 | Elektrischer Sitz * |
| 2 | P.WINDOW3 | – | – |
| 3 | R.OUTLET3 | 15 | Zubehörsteckdose |
| 4 | P.WINDOW2 | 25 | Elektrische Fensterheber |
| 5 | SRS2 / ESCL | 15 | – |
| 6 | D.LOCK | 25 | Elektrische Türverriegelung |
| 7 | SEAT WARM | 20 | Sitzheizung * |
| 8 | SUNROOF | 10 | Schiebedach * |
| 9 | F.OUTLET | 15 | Zubehörsteckdose |
| 10 | MIRROR | 7,5 | Spiegelsteuerung |
| 11 | R.OUTLET1 | 15 | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Spiegelheizung * |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | AT IND | 20 | AT-Blinker * |
| 21 | P.SEAT P | 30 | Elektrischer Sitz * |
| * Einige Modelle | |||
Mazda CX-5 (2017) – Sicherungsplan
Baujahr: 2017.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda CX-7 (2007-2008) ist die Sicherung 52 im Sicherungskasten im Motorraum.
Sicherungskasten (Motorraum)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | KABINE+B | 50 | Zum Schutz verschiedener Stromkreise |
| 2 | IG2 | 30 | Zum Schutz verschiedener Stromkreise |
| 3 | INJEKTOR ENG.SUB | 30 | Motorsteuerungssystem |
| 4 | SCR1 EVVT | 20 | Motorsteuerungssystem |
| 5 | P.WINDOW1 | 30 | Elektrische Fensterheber |
| 6 | R.HEATER | 20 | – |
| 7 | ADD FAN DE | 40 | – |
| 8 | WIPER.DEI | 20 | Frontscheibenwischer-Enteiser * |
| 9 | DEFOG | 40 | Heckscheibenheizung |
| 10 | DCDC DE | – | – |
| 11 | EPB R | 20 | Elektrische Parkbremse (EPB) (rechts) |
| 12 | EPB L. | 20 | Elektrische Parkbremse (EPB) (links) |
| 13 | AUDIO DCDC REG | 30 | Audiosystem* |
| 14 | FAN GE | 20 | Kühlerlüfter |
| 15 | ENG.MAIN | 40 | Motorsteuerungssystem |
| 16 | ABS / DSC M | 50 | ABS;
Dynamische Stabilitätskontrolle. |
| 17 | FAN DE | 40 | – |
| 18 | WIPER | 20 | Scheibenwischer und Waschanlage |
| 19 | HEATER | 40 | Klimaanlage |
| 20 | ADD FAN GE | 30 | Kühlerlüfter |
| 21 | ENGINE.IG1 | 7,5 | Motorsteuerungssystem |
| 22 | C / U IG1 | 15 | Zum Schutz verschiedener Stromkreise |
| 23 | AUDIO2 | 7,5 | Audiosystem |
| 24 | METER2 | 7,5 | – |
| 25 | ENGINE3 | 15 | Motorsteuerungssystem |
| 26 | ENGINE2 | 15 | Motorsteuerungssystem |
| 27 | ENGINE3 | 15 | Motorsteuerungssystem |
| 28 | AT | 15 | Motorbrückensteuerung *;
Zündschalter. |
| 29 | H / CLEAN | 20 | – |
| 30 | A / C | 7,5 | Klimaanlage |
| 31 | AT PUMP | 15 | Motorbrückensteuerung * |
| 32 | HORN | 15 | Hupe |
| 33 | R.WIPER | 15 | Heckscheibenwischer |
| 34 | H / L HI | 20 | Scheinwerfer |
| 35 | ST.HEATER | 15 | Beheiztes Lenkrad * |
| 36 | FOG | 15 | Nebelscheinwerfer* |
| 37 | ENG + B | 7,5 | Motorsteuerungssystem |
| 38 | H / L LOW L | 15 | Scheinwerfer (links) |
| 39 | MOTORE 4 | 15 | – |
| 40 | – | – | – |
| 41 | ENGINE4 | 10 | Kombiinstrument |
| 42 | SRS1 | 7,5 | Airbag |
| 43 | BOSE | 25 | Modell mit Bose® Sound System * |
| 44 | AUDIO1 | 15 | Audiosystem |
| 45 | ABS / DSC S. | 30 | ABS;
Dynamische Stabilitätskontrolle. |
| 46 | FUEL PUMP | 15 | Kraftstoffsystem |
| 47 | FUEL WARM | – | – |
| 48 | TAIL | 15 | Rücklichter;
Kennzeichenbeleuchtung. |
| 49 | FUEL PUMP2 SCR2 | 25 | – |
| 50 | HAZARD | 25 | Warnblinkanlage;
Blinker; Standlichter (vordere Positionslichter). |
| 51 | H / LOW R | 15 | Scheinwerfer (rechts) |
| 52 | OUTLET | 25 | Steckdose |
| 53 | STOP | 10 | Bremslichter |
| 54 | ROOM | 15 | Innenbeleuchtung |
| * Einige Modelle | |||
Sicherungskasten (linke Seite)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | P.SEAT D | 30 | Elektrischer Sitz * |
| 2 | P.WINDOW3 | 30 | – |
| 3 | R.OUTLET3 | 15 | Zubehörsteckdose |
| 4 | P.WINDOW2 | 25 | Elektrische Fensterheber |
| 5 | ESCL | 15 | Elektronische Lenkradverriegelung * |
| 6 | D.LOCK | 25 | Elektrische Türverriegelung |
| 7 | SEAT WARM | 20 | Sitzheizung * |
| 8 | SUNROOF | 10 | Panoramadach * |
| 9 | F.OUTLET | 15 | Zubehörsteckdose |
| 10 | MIRROR | 7,5 | Spiegelsteuerung |
| 11 | R.OUTLET1 | 15 | – |
| 12 | SCR3 | 15 | – |
| 13 | SCR4 | 15 | – |
| 14 | R.OUTLET2 | 15 | Zubehörsteckdose |
| 15 | USB | 7,5 | USB-Stromanschluss |
| 16 | PLG | 20 | Elektrische Heckklappe * |
| 17 | M.DEF | 7,5 | Spiegelheizung * |
| 18 | R.SEAT W | 20 | Sitzheizung * |
| 19 | – | – | – |
| 20 | AT IND | 20 | AT-Blinker * |
| 21 | P.SEAT P | 30 | Elektrischer Sitz * |
| * Einige Modelle | |||
Mazda CX-5 – Sicherungsbelegung
Baujahr: 2021, 2022.
Sicherungskasten (Motorraum)
| Nummer | Stromstärke [A] | Beschreibung |
| 1 | 50 A | Zum Schutz verschiedener Stromkreise |
| 2 | 30 A | Zum Schutz verschiedener Stromkreise |
| 3 | 30 A | Motorsteuerungssystem (einige Modelle) |
| 4 | 20 A | Motorsteuerungssystem |
| 5 | 30 A | – |
| 6 | 20 A | – |
| 7 | 40 A | Kühlerlüfter (einige Modelle) |
| 8 | 20 A | Frontscheibenenteisung (einige Modelle) |
| 9 | 30 A | Heckscheibenheizung |
| 10 | 40 A | – |
| 11 | 20 A | Elektrische Parkbremse (EPB) (rechts) |
| 12 | 20 A | Elektrische Parkbremse (EPB) (links) |
| 13 | 30 A | Audiosystem |
| 14 | 30 A | Kühlerlüfter (einige Modelle) |
| 15 | 40 A | Motorsteuerungssystem |
| 16 | 50 A | ABS;
Dynamische Stabilitätskontrolle. |
| 17 | 40 A | Kühlerlüfter (einige Modelle) |
| 18 | 20 A | Frontscheibenwischer und -waschanlage |
| 19 | 40 A | Klimaanlage |
| 20 | 30 A | Kühlerlüfter (einige Modelle) |
| 21 | 7,5 A | Motorsteuerungssystem |
| 22 | 15 A | Zum Schutz verschiedener Stromkreise |
| 23 | 7,5 A | Audiosystem |
| 24 | 7,5 A | – |
| 25 | 15 A | Motorsteuerungssystem |
| 26 | 15 A | Motorsteuerungssystem |
| 27 | 15 A | Motorsteuerungssystem (einige Modelle) |
| 28 | 15 A | Getriebesteuerungssystem;
Starten. |
| 29 | 20 A | – |
| 30 | 7,5 A | Klimaanlage |
| 31 | 15 A | – |
| 32 | 15 A | Hupe |
| 33 | 15 A | Heckscheibenwischer |
| 34 | 20 A | Scheinwerfer |
| 35 | 15 A | Beheiztes Lenkrad (einige Modelle) |
| 36 | 15 A | Nebelscheinwerfer (einige Modelle) |
| 37 | 7,5 A | Motorsteuerungssystem |
| 38 | 15 A | Scheinwerfer (links) |
| 39 | 15 A | Motorsteuerungssystem (einige Modelle) |
| 40 | 15 A | Zum Schutz verschiedener Stromkreise |
| 41 | 10 A | Instrumententafel |
| 42 | 7,5 A | Airbag |
| 43 | 15 A | Audiosystem |
| 44 | 25 A | Modell mit Bose Sound System (einige Modelle) |
| 45 | 30 A | ABS;
Dynamische Stabilitätskontrolle. |
| 46 | 15 A | Stromversorgungssystem (einige Modelle) |
| 47 | 25 A | Kraftstoffheizung (einige Modelle) |
| 48 | 15 A | Rückleuchten;
Kennzeichenbeleuchtung; Positionsleuchten. |
| 49 | 25 A | Motorsteuerungssystem (einige Modelle) |
| 50 | 25 A | Blinker;
Warnblinker; Positionsleuchten. |
| 51 | 15 A | Scheinwerfer (rechts) |
| 52 | 25 A | Zubehörsteckdosen |
| 53 | 10 A | Bremslichter |
| 54 | 25 A | Zum Schutz verschiedener Stromkreise |
Sicherungskasten im Fahrgastraum
(Linke Seite)
| Nummer | Stromstärke [A] | Beschreibung |
| 1 | 30 A | Elektrischer Sitz (einige Modelle) |
| 2 | 30 A | Elektrische Fensterheber |
| 3 | 15 A | Zubehörsteckdosen |
| 4 | 25 A | Elektrische Fensterheber |
| 5 | 15 A | Anhängerkupplung (einige Modelle) |
| 6 | 25 A | Elektrische Türschlösser |
| 7 | 20 A | Sitzheizung (einige Modelle) |
| 8 | 10 A | Schiebedach (einige Modelle) |
| 9 | 15 A | Zubehörsteckdosen |
| 10 | 7,5 A | Außenspiegelsteuerung |
| 11 | 15 A | – |
| 12 | 15 A | Motorsteuerungssystem (einige Modelle) |
| 13 | 15 A | Motorsteuerungssystem (einige Modelle) |
| 14 | 15 A | Zubehörsteckdosen |
| 15 | 7,5 A | USB-Steckdose (einige Modelle) |
| 16 | 20 A | Elektrische Türen (einige Modelle) |
| 17 | 7,5 A | Spiegelenteisung (einige Modelle) |
| 18 | 20 A | Beheizte Rücksitze (einige Modelle) |
| 19 | 15 A | Zum Schutz verschiedener Stromkreise |
| 20 | 7,5 A | Blinker AT |
| 21 | 30 A | Elektrischer Sitz (einige Modelle) |
Über Mazda CX-5 (2013-2022)
Der Mazda CX-5, der von 2013 bis 2022 hergestellt wurde, ist ein beliebtes SUV, das stilvolles Design mit leistungsstarken Fahreigenschaften kombiniert. Dieses Modell ist bekannt für seine Zuverlässigkeit und seinen Komfort, was es zu einer idealen Wahl für Familien und Einzelpersonen macht. Der Mazda CX-5 bietet verschiedene Motoroptionen, darunter Benzin- und Dieselaggregate, die ein optimales Gleichgewicht zwischen Leistung und Kraftstoffeffizienz bieten. Dank fortschrittlicher Technologien und Sicherheitsfunktionen wie adaptivem Tempomat und Spurverlassenswarnsystem bietet der Mazda CX-5 ein hervorragendes Fahrerlebnis.
Sicherungsbelegung Mazda CX-5
Diese Seite zeigt die Sicherungsbelegung für den Mazda CX-5, die für die Identifizierung und Behebung von Problemen mit dem elektrischen System des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Motorraum und im Fahrzeuginnenraum, oft unter dem Armaturenbrett. Unsere Diagramme zeigen deutlich die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität Ihres Fahrzeugs, daher ist es wichtig, seine Anordnung und seinen Inhalt zu kennen.
