Mazda CX-9 (2007-2022) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Mazda CX-9 (2007-2022), Informationen zur Position der Sicherungstafeln im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Mazda CX-9 (2007-2010) – Sicherungsplan
Baujahr: 2007, 2008, 2009, 2010.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda CX-7 (2007-2008) ist die Sicherung 1 und 2 im Sicherungskasten
Sicherungskasten (Motorraum)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | HAUPT | 150 | Zum Schutz aller Stromkreise |
| 2 | MOTOR | 20 | Motorsteuerungssystem |
| 3 | R HEIZUNG | 40 | Heizung |
| 4 | P.SITZ R | 30 | Elektrischer Sitz (rechts) * |
| 5 | HEIZUNG | 50 | Heizung |
| 6 | IGKEY2 | 40 | Zum Schutz verschiedener Stromkreise |
| 7 | LÜFTER1 | 30 * | Kühlerlüfter |
| 40 * | |||
| 8 | P.SITZ L | 40 | Elektrischer Sitz (links) * |
| 9 | DEFOG | 30 | Heckscheibenentnebelung |
| 10 | BTN | 40 | Zum Schutz verschiedener Stromkreise |
| 11 | KRAFTSTOFFPUMPE | 30 | Kraftstoffpumpe |
| 12 | IGKEY1 | 30 | Zum Schutz verschiedener Stromkreise |
| 13 | NEBEL | 15 | Nebelscheinwerfer* |
| 14 | ABS (SOL) | 30 | ABS-Magnetventil |
| 15 | T / V | 25 | Elektrische Türverriegelung |
| 16 | RAUM | 15 | Innenbeleuchtung |
| 17 | CTR STECKDOSE | 15 | Zubehörsteckdose (Mitte) |
| 18 | STECKDOSE RR | 15 | Zubehörsteckdose (hinten) |
| 19 | AC PWR | 15 | Schiebedach*;
DC/AC-Wechselrichter. |
| 20 | S.WARM | 15 | Sitzheizung * |
| 21 | A / C MAG | 10 | Klimaanlage |
| 22 | BOSE | 25 | Audiosystem
(Modell mit Bose® Sound System) * |
| 23 | LÜFTER2 | 30 * | Kühlerlüfter |
| 40 * | |||
| 24 | ABS | 50 | ABS |
| 25 | IG SPULE | 25 | Zündsystem |
| 26 | H / L ABBLENDLICHT L | 15 | Linker Scheinwerfer (Abblendlicht) |
| 27 | H / ABBLENDLICHT R | 15 | Rechter Scheinwerfer (Abblendlicht) |
| 28 | H / L FERNLICHT | 20 | Hauptscheinwerfer (Fernlicht) |
| 29 | GEFAHR | 15 | Warnblinkanlage |
| 30 | ENG + B | 10 | PCM |
| 31 | HUPE | 15 | Hupe |
| 32 | STOPP | 7,5 | Bremslichter |
| 33 | EGI INJ | 10 | Motorsteuerungssystem |
| 34 | ENG BAR | 20 | Luftmassenmesser;
AGR-Ventil. |
| 35 | ENG BAR 2 | 7,5 | PCM |
| * Einige Modelle | |||
Relaiskasten (Motorraum) *
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | INJ | 7,5 | Injektoren |
| 2 | – | – | – |
| 3 | – | – | – |
Sicherungskasten (Handschuhfach)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | STECKDOSE FR | 15 | Zubehörsteckdose (vorne) |
| 2 | SPIEGEL | 7,5 | Elektrische Spiegelverstellung |
| 3 | – | – | – |
| 4 | METER | 10 | Instrumentensatz |
| 5 | SAS | 7,5 | ABS;
Airbag. |
| 6 | ENG.IGA | 7,5 | Motorsteuerungssystem |
| 7 | STA | 7,5 | Zündsystem |
| 8 | – | – | – |
| 9 | A / C | 7,5 | Klimaanlage |
| 10 | R.SCHEIBENWISCHER | 15 | Heckscheibenwischer und -waschanlage |
| 11 | – | – | – |
| 12 | P.HECKKLAPPE | 20 | Elektrische Heckklappe * |
| 13 | SCHIEBEDACH | 15 | Schiebedach * |
| 14 | AUDIO | 10 | Audiosystem |
| 15 | M.DEF | 10 | Spiegelenteisung * |
| 16 | – | – | – |
| 17 | HECK | 10 | Rückleuchten |
| 18 | BELEUCHTUNG | 10 | Instrumentenbeleuchtung |
| 19 | INJ | 7,5 | Injektoren |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | SCHEIBENWISCHER | 30 | Scheibenwischer und Frontscheibenwaschanlage |
| 24 | P.WIND | 30 | Elektrische Fensterheber |
| * Einige Modelle | |||
Mazda CX-9 (2011) – Sicherungsplan
Baujahr: 2011.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda CX-9 (2011) ist die Sicherung 1 und 17 im Sicherungskasten, bzw. im Motorraum und im Handschuhfach.
Sicherungskasten (Motorraum)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | HAUPT | 150 | Zum Schutz aller Stromkreise |
| 2 | MOTOR | 20 | Motorsteuerungssystem |
| 3 | R HEIZUNG | 40 | Heizung |
| 4 | P.SITZ R | 30 | Elektrischer Sitz (rechts) * |
| 5 | HEIZUNG | 50 | Heizung |
| 6 | IGKEY2 | 40 | Zum Schutz verschiedener Stromkreise |
| 7 | LÜFTER1 | 30 * | Kühlerlüfter |
| 40 * | |||
| 8 | P.SITZ L | 40 | Elektrischer Sitz (links) * |
| 9 | DEFOG | 30 | Heckscheibenentnebelung |
| 10 | BTN | 40 | Zum Schutz verschiedener Stromkreise |
| 11 | KRAFTSTOFFPUMPE | 30 | Kraftstoffpumpe |
| 12 | IGKEY1 | 30 | Zum Schutz verschiedener Stromkreise |
| 13 | NEBEL | 15 | Nebelscheinwerfer* |
| 14 | ABS (SOL) | 30 | ABS-Magnetventil |
| 15 | T / V | 25 | Elektrische Türverriegelung |
| 16 | RAUM | 15 | Innenbeleuchtung |
| 17 | CTR STECKDOSE | 15 | Zubehörsteckdose (Mitte) |
| 18 | STECKDOSE RR | 15 | Zubehörsteckdose (hinten) |
| 19 | AC PWR | 15 | Schiebedach *;
DC/AC-Wechselrichter *. |
| 20 | S.WARM | 15 | Sitzheizung * |
| 21 | A / C MAG | 10 | Klimaanlage |
| 22 | BOSE | 25 | Audiosystem
(Modell mit Bose® Sound System) * |
| 23 | LÜFTER2 | 30 * | Kühlerlüfter |
| 40 * | |||
| 24 | ABS | 50 | ABS |
| 25 | IG SPULE | 25 | Motorsteuerungssystem |
| 26 | H / L ABBLENDLICHT L | 15 | Linker Scheinwerfer (Abblendlicht) |
| 27 | H / ABBLENDLICHT R | 15 | Rechter Scheinwerfer (Abblendlicht) |
| 28 | H / L FERNLICHT | 20 | Hauptscheinwerfer (Fernlicht) |
| 29 | GEFAHR | 15 | Warnblinkanlage |
| 30 | ENG + B | 10 | PCM |
| 31 | HUPE | 15 | Hupe |
| 32 | STOPP | 7,5 | Bremslichter |
| 33 | EGI INJ | 10 | Motorsteuerungssystem |
| 34 | ENG BAR | 20 | Motorsteuerungssystem |
| 35 | ENG BAR 2 | 7,5 | PCM |
| * Einige Modelle | |||
Relaiskasten (Motorraum) *
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | INJ | 7,5 | Motorsteuerungssystem |
| 2 | – | – | – |
| 3 | – | – | – |
Sicherungskasten (Handschuhfach)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | STECKDOSE FR | 15 | Zubehörsteckdose (vorne) |
| 2 | SPIEGEL | 7,5 | Elektrischer Rückspiegel |
| 3 | – | – | – |
| 4 | METER | 10 | Instrumentensatz |
| 5 | SAS | 7,5 | ABS;
Airbag. |
| 6 | ENG.IGA | 7,5 | Motorsteuerungssystem |
| 7 | STA | 7,5 | Zündsystem |
| 8 | – | – | – |
| 9 | A / C | 7,5 | Klimaanlage |
| 10 | R.SCHEIBENWISCHER | 15 | Heckscheibenwischer und -waschanlage |
| 11 | – | – | – |
| 12 | P.HECKKLAPPE | 20 | Elektrische Heckklappe * |
| 13 | SCHIEBEDACH | 15 | Schiebedach * |
| 14 | AUDIO | 10 | Audiosystem |
| 15 | M.DEF | 10 | Spiegelenteisung * |
| 16 | P / W | 25 | Elektrische Fensterheber (Beifahrerseite) |
| 17 | HECK | 10 | Rückleuchten |
| 18 | BELEUCHTUNG | 10 | Instrumentenbeleuchtung |
| 19 | INJ | 7,5 | Motorsteuerungssystem |
| 20 | – | – | – |
| 21 | CTR STECKDOSE | – | – |
| 22 | STECKDOSE RR | – | – |
| 23 | HECK | 30 | Scheibenwischer und Frontscheibenwaschanlage |
| 24 | P.WIND | 30 | Elektrische Fensterheber |
| * Einige Modelle | |||
Mazda CX-9 (2012) – Sicherungsplan
Baujahr: 2012.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda CX-9 (2012) ist die Sicherung 1 im Sicherungskasten im Handschuhfach.
Sicherungskasten (Motorraum)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | HAUPT | 150 | Zum Schutz aller Stromkreise |
| 2 | MOTOR | 20 | Motorsteuerungssystem |
| 3 | R HEIZUNG | 40 | Heizung |
| 4 | P.SITZ R | 30 | Elektrischer Sitz (rechts) * |
| 5 | HEIZUNG | 50 | Heizung |
| 6 | IGKEY2 | 40 | Zum Schutz verschiedener Stromkreise |
| 7 | LÜFTER1 | 30 * | Kühlerlüfter |
| 40 * | |||
| 8 | P.SITZ L | 40 | Elektrischer Sitz (links) * |
| 9 | DEFOG | 30 | Heckscheibenentnebelung |
| 10 | BTN | 40 | Zum Schutz verschiedener Stromkreise |
| 11 | KRAFTSTOFFPUMPE | 30 | Kraftstoffpumpe |
| 12 | IGKEY1 | 30 | Zum Schutz verschiedener Stromkreise |
| 13 | NEBEL | 15 | Nebelscheinwerfer* |
| 14 | ABS (SOL) | 30 | ABS |
| 15 | T / V | 25 | Elektrische Türverriegelung |
| 16 | RAUM | 15 | Innenbeleuchtung |
| 17 | CTR STECKDOSE | 15 | Zubehörsteckdose (zentral) |
| 18 | STECKDOSE RR | 15 | Zubehörsteckdose (hinten) |
| 19 | AC PWR | 15 |
Schiebedach *; DC/AC-Wechselrichter *. |
| 20 | S.WARM | 15 | Sitzheizung * |
| 21 | A / C MAG | 10 | Klimaanlage |
| 22 | BOSE | 25 | Audiosystem
(Modell mit Bose® Sound System) * |
| 23 | LÜFTER2 | 30 * | Kühlerlüfter |
| 40 * | |||
| 24 | ABS | 50 | ABS |
| 25 | IG SPULE | 25 | Motorsteuerungssystem |
| 26 | H / L ABBLENDLICHT L | 15 | Linker Scheinwerfer (Abblendlicht) |
| 27 | H / ABBLENDLICHT R | 15 | Rechter Scheinwerfer (Abblendlicht) |
| 28 | H / L FERNLICHT | 20 | Fernlicht (Fernlicht) |
| 29 | GEFAHR | 15 | Warnblinkanlage |
| 30 | ENG + B | 10 | PCM |
| 31 | HUPE | 15 | Hupe |
| 32 | STOPP | 7,5 | Bremslichter |
| 33 | EGI INJ | 10 | Motorsteuerungssystem |
| 34 | ENG BAR | 20 | Motorsteuerungssystem |
| 35 | ENG BAR 2 | 7,5 | PCM |
| * Einige Modelle | |||
Relaiskasten (Motorraum) *
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | INJ | 7,5 | Motorsteuerungssystem |
| 2 | – | – | – |
| 3 | – | – | – |
Sicherungskasten (Handschuhfach)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | STECKDOSE FR | 15 | Zubehörsteckdose (vorne) |
| 2 | SPIEGEL | 7,5 | Elektrische Spiegelverstellung |
| 3 | – | – | – |
| 4 | METER | 10 | Messgerät |
| 5 | SAS | 7,5 | ABS;
Airbag. |
| 6 | ENG.IGA | 7,5 | Motorsteuerungssystem |
| 7 | STA | 7,5 | Zündsystem |
| 8 | – | – | – |
| 9 | A / C | 7,5 | Klimaanlage |
| 10 | R.SCHEIBENWISCHER | 15 | Heckscheibenwischer und -waschanlage |
| 11 | – | – | – |
| 12 | P.HECKKLAPPE | 20 | Elektrische Heckklappe * |
| 13 | SCHIEBEDACH | 15 | Schiebedach * |
| 14 | AUDIO | 10 | Audiosystem* |
| 15 | M.DEF | 10 | Spiegelenteisung * |
| 16 | P / W | 25 | Elektrische Fensterheber (Beifahrerseite) |
| 17 | HECK | 10 | Rückleuchten |
| 18 | BELEUCHTUNG | 10 | Instrumentenbeleuchtung |
| 19 | INJ | 7,5 | Motorsteuerungssystem |
| 20 | – | – | – |
| 21 | CTR STECKDOSE | – | – |
| 22 | STECKDOSE RR | – | – |
| 23 | SCHEIBENWISCHER | 30 | Scheibenwischer und Frontscheibenwaschanlage |
| 24 | P.WIND | 30 | Elektrische Fensterheber |
| * Einige Modelle | |||
Mazda CX-9 (2013-2015) – Sicherungskastenbelegung
Baujahr: 2013, 2014, 2015.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda CX-9 (2013-2015) ist die Sicherung 1 im Sicherungskasten im Handschuhfach.
Sicherungskasten (Motorraum)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | HAUPT | 150 | Zum Schutz aller Stromkreise |
| 2 | – | – | – |
| 3 | MOTOR | 20 | Motorsteuerungssystem |
| 4 | H / LR * 1 | 15 | Scheinwerfer (rechts) |
| H / L HI RY * 2 | 15 | Zum Schutz verschiedener Stromkreise * | |
| 5 | R HEIZUNG | 40 | Heizung |
| 6 | P.SITZ R | 30 | Elektrischer Sitz (rechts) * |
| 7 | HEIZUNG | 50 | Heizung |
| 8 | IGKEY 2 | 40 | Zum Schutz verschiedener Stromkreise |
| 9 | LÜFTER 1 | 30 * | Kühlerlüfter |
| 40 * | |||
| 10 | P.SITZ L | 40 | Elektrischer Sitz (links) * |
| 11 | DEFOG | 30 | Heckscheibenheizung |
| 12 | BTN | 50 | Zum Schutz verschiedener Stromkreise |
| 13 | KRAFTSTOFFPUMPE | 30 | Kraftstoffpumpe |
| 14 | IGKEY 1 | 30 | Zum Schutz verschiedener Stromkreise |
| 15 | NEBEL | 15 | Nebelscheinwerfer* |
| 16 | ABS (SOL) | 30 | ABS |
| 17 | D / L | 25 | Elektrische Türverriegelung |
| 18 | RAUM | 15 | Innenbeleuchtung |
| 19 | CTR STECKDOSE | 15 | Zubehörsteckdose (Mitte) |
| 20 | AUSGANG RR | 15 | Zubehörsteckdose (hinten) |
| 21 | AC PWR | 15 | Schiebedach *;
DC/AC-Wechselrichter *. |
| 22 | S.WARM | 15 | Sitzheizung * |
| 23 | A / C MAG | 10 | Klimaanlage |
| 24 | BOSE | 25 | Audiosystem
(Modell mit Bose® Sound System) * |
| 25 | LÜFTER 2 | 30 * | Kühlerlüfter |
| 40 * | |||
| 26 | ABS | 50 | ABS |
| 27 | IG SPULE | 25 | Motorsteuerungssystem |
| 28 | H / LL * 1 | 15 | Scheinwerfer (links) |
| H / LOW LOW L * 2 | 15 | Nebelscheinwerfer (links) | |
| 29 | – * 1 | – | – |
| H / LOW R * 2 | 15 | Nebelscheinwerfer (rechts) | |
| 30 | – * 1 | – | – |
| H / L HIGH * 2 | 20 | Fernlicht | |
| 31 | GEFAHR | 15 | Warnblinkanlage;
Blinker. |
| 32 | ENG + B | 10 | Motorsteuerungssystem |
| 33 | HUPE | 15 | Hupe |
| 34 | STOPP | 7,5 | Bremslichter |
| 35 | EGI INJ | 10 | Motorsteuerungssystem |
| 36 | ENG BAR | 20 | Motorsteuerungssystem |
| 37 | ENG BAR 2 | 7,5 | Motorsteuerungssystem |
| * 1 Mit Xenon-Scheinwerfern
* 2 Mit Halogen-Scheinwerfern |
|||
Sicherungskasten (Motorraum) *
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | INJ | 7,5 | Motorsteuergerät |
| 2 | – | – | – |
| 3 | – | – | – |
Sicherungskasten (Handschuhfach)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | AUSGANG FR | 15 | Zubehörsteckdose (vorne) |
| 2 | SPIEGEL | 7,5 | Elektrischer Spiegel |
| 3 | C / U-IG1 | 15 | Zum Schutz verschiedener Stromkreise |
| 4 | METER | 10 | Instrumententafel |
| 5 | SAS | 7,5 | ABS;
Airbag. |
| 6 | ENG.IGA | 7,5 | Motorsteuerungssystem |
| 7 | STA | 7,5 | Motorsteuerungssystem |
| 8 | – | – | – |
| 9 | A / C | 7,5 | Klimaanlage |
| 10 | R.WISCHER | 15 | Heckscheibenwischer |
| 11 | – | – | – |
| 12 | P.HECKKLAPPE | 20 | Elektrische Heckklappe * |
| 13 | SCHIEBEDACH | 15 | Schiebedach* |
| 14 | AUDIO | 10 | Audiosystem* |
| 15 | M.DEF | 10 | Spiegelheizung * |
| 16 | P / W | 25 | Elektrische Fensterheber (Beifahrerseite) |
| 17 | HECK | 10 | Rückleuchten;
Positionslichter; Kennzeichenbeleuchtung; Seitenmarkierungsleuchten. |
| 18 | BELEUCHTUNG | 10 | Instrumentenbeleuchtung |
| 19 | INJ | 7,5 | Motorsteuerungssystem |
| 20 | – | – | – |
| 21 | CTR AUSGANG | – | – |
| 22 | AUSGANG RR | – | – |
| 23 | WISCHER | 30 | Scheibenwischer und Scheibenwaschanlage |
| 24 | P.WIND | 30 | Elektrische Fensterheber |
| * Einige Modelle | |||
Mazda CX-9 (2016-2017) – Sicherungsbelegung
Baujahr: 2016, 2017.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda CX-9 (2016-2017) ist die Sicherung 14 im Sicherungskasten links.
Sicherungskasten (Motorraum)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | WISCHER.DEI | 20 | – |
| 2 | IG2 | 30 | Zum Schutz verschiedener Stromkreise |
| 3 | EINSPRITZDÜSE | 30 | Motorsteuerungssystem |
| 4 | – | – | – |
| 5 | P.FENSTER1 | 30 | Elektrische Fensterheber * |
| 6 | – | – | – |
| 7 | – | – | – |
| 8 | EVVT | 20 | Motorsteuerungssystem |
| 9 | DEFOG | 40 | Heckscheibenheizung |
| 10 | – | – | – |
| 11 | RHEATER | 40 | Klimaanlage |
| 12 | EPB L. | 20 | Elektrische Parkbremse (links) |
| 13 | AUDIO | 40 | Audiosystem |
| 14 | EPB R | 20 | Elektrische Parkbremse (rechts) |
| 15 | ENG.MAIN | 40 | Motorsteuerungssystem |
| 16 | ABS / DSC M | 50 | ABS;
Dynamisches Stabilitätskontrollsystem. |
| 17 | KABINE + B | 50 | Zum Schutz verschiedener Stromkreise |
| 18 | WISCHER | 20 | Scheibenwischer und Scheibenwaschanlage |
| 19 | HEIZUNG | 40 | Klimaanlage |
| 20 | – | – | – |
| 21 | MOTOR.IG1 | 7,5 | Motorsteuerungssystem |
| 22 | C / U IG1 | 15 | Zum Schutz verschiedener Stromkreise |
| 23 | H / L LOW L | 15 | Nebelscheinwerfer (links) |
| 24 | H / LOW R1 | 15 | – |
| 25 | MOTOR3 | 15 | Motorsteuerungssystem |
| 26 | MOTOR2 | 15 | Motorsteuerungssystem |
| 27 | MOTOR1 | 15 | Motorsteuerungssystem |
| 28 | AT | 15 | Motorbrückensteuergerät |
| 29 | H / REINIGUNG | 20 | – |
| 30 | A / C | 7,5 | Klimaanlage |
| 31 | AT PUMPE | 15 | – |
| 32 | STOPP | 10 | Bremslichter |
| 33 | R.WISCHER | 15 | Heckscheibenwischer |
| 34 | H / L HI | 20 | Fernlicht |
| 35 | H / LOW LOW R2 | 15 | Abblendlicht (rechts) |
| 36 | NEBEL | 15 | Nebelscheinwerfer * |
| 37 | ENG + B | 7,5 | Motorsteuergerät |
| 38 | AUDIO2 | 7,5 | Audiosystem |
| 39 | INNENRAUM | 10 | Innenbeleuchtung |
| 40 | METER2 | 15 | – |
| 41 | METER2 | 10 | Instrumententafel |
| 42 | SRS1 | 7,5 | Airbag |
| 43 | AUDIO4 | 10 | Audiosystem * |
| 44 | AUDIO1 | 25 | Audiosystem |
| 45 | ABS / DSC S. | 30 | ABS;
Dynamisches Stabilitätskontrollsystem. |
| 46 | – | – | – |
| 47 | ST.HEIZUNG | 15 | Beheiztes Lenkrad * |
| 48 | HECK | 15 | Positionslichter |
| 49 | KRAFTSTOFFPUMPE2 | 25 | Stromversorgungssystem |
| 50 | GEFAHR | 25 | Warnblinkanlage;
Aschenbecher; Blinker; Rückleuchten. |
| 51 | TAGFAHRLICHT | 15 | Tagfahrlicht |
| 52 | R.AUSGANG2 | 15 | Zubehörsteckdose |
| 53 | HUPE | 15 | Hupe |
| 54 | RAUM | 25 | Zum Schutz verschiedener Stromkreise |
| * Einige Modelle | |||
Sicherungskasten (linke Seite)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | P.SITZ D | 30 | Elektrisch verstellbarer Sitz * |
| 2 | P.FENSTER3 | 30 | Elektrische Fensterheber |
| 3 | R.AUSGANG3 | 15 | Zubehörsteckdose |
| 4 | P.FENSTER2 | 25 | Elektrische Fensterheber |
| 5 | PLG | 20 | Elektrisch anhebbare Türen |
| 6 | TÜRVERRIEGELUNG | 25 | Elektrische Türverriegelung |
| 7 | SITZHEIZUNG | 20 | Sitzheizung |
| 8 | SRS2 / ESCL | 15 | – |
| 9 | SCHIEBEDACH | 10 | Schiebedach |
| 10 | INNENRAUM2 | 15 | Audiosystem |
| 11 | ENG + BB | 7,5 | Motorsteuerungssystem |
| 12 | SPIEGEL | 7,5 | Spiegelsteuerung |
| 13 | W IND | 7,5 | Blinker für AT-Gangwechsel |
| 14 | F.AUSGANG | 15 | Steckdose |
| 15 | R.AUSGANG1 | 15 | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Spiegelheizung |
| 18 | – | – | – |
| 19 | AUDIO3 | 15 | Audiosystem |
| 20 | – | – | – |
| 21 | P.SITZ P | 30 | Elektrischer Sitz * |
| * Einige Modelle | |||
Mazda CX-9 – Sicherungsbelegung
Baujahr: 2021.

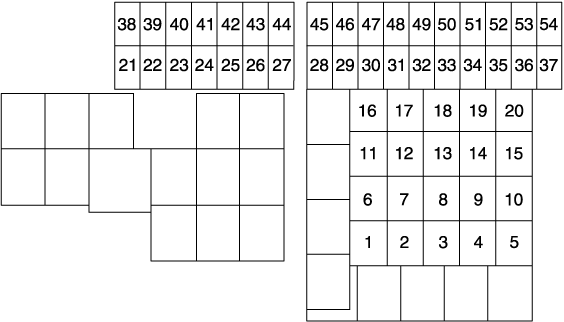

Sicherungskasten (Motorraum)
| Nummer | Ampere [A] | Beschreibung |
| 1 | 20 A | Frontscheibenwischer-Enteisung (einige Modelle) |
| 2 | 30 A | Zum Schutz verschiedener Stromkreise |
| 3 | 30 A | Motorsteuerungssystem |
| 4 | – | – |
| 5 | 30 A | – |
| 6 | 30 A | Elektrischer Sitz (einige Modelle) |
| 7 | – | – |
| 8 | 20 A | Motorsteuerungssystem |
| 9 | 40 A | Heckscheibenheizung |
| 10 | 20 A | Beheiztes Lenkrad (einige Modelle) |
| 11 | 40 A | Klimaanlage |
| 12 | 20 A | Elektrische Parkbremse (EPB) (links) |
| 13 | 40 A | Audiosystem |
| 14 | 20 A | Elektrische Parkbremse (EPB) (rechts) |
| 15 | 40 A | Motorsteuerungssystem |
| 16 | 50 A | ABS, Dynamisches Stabilitätskontrollsystem |
| 17 | 50 A | Zum Schutz verschiedener Stromkreise |
| 18 | 20 A | Scheibenwischer und Scheibenwaschanlage vorne |
| 19 | 40 A | Klimaanlage |
| 20 | – | – |
| 21 | 7,5 A | Motorsteuerungssystem |
| 22 | 15 A | Zum Schutz verschiedener Stromkreise |
| 23 | 15 A | Nebelscheinwerfer (links) |
| 24 | 15 A | – |
| 25 | 15 A | Motorsteuerungssystem |
| 26 | 15 A | Motorsteuerungssystem |
| 27 | 15 A | Motorsteuerungssystem |
| 28 | 15 A | Motorbrückensteuerung, Startschalter |
| 29 | 20 A | – |
| 30 | 7,5 A | Klimaanlage |
| 31 | 15 A | – |
| 32 | 10 A | Bremslichter |
| 33 | 15 A | Heckscheibenwischer, Diebstahlsicherung (einige Modelle) |
| 34 | 20 A | Fernlicht |
| 35 | 15 A | Nebelscheinwerfer (rechts) |
| 36 | 15 A | Nebelscheinwerfer (einige Modelle) |
| 37 | 7,5 A | Motorsteuerungssystem |
| 38 | 7,5 A | Audiosystem (einige Modelle) |
| 39 | 10 A | Zum Schutz verschiedener Stromkreise |
| 40 | 15 A | – |
| 41 | 10 A | Instrumententafel |
| 42 | 7,5 A | Airbag |
| 43 | 10 A | Audiosystem (einige Modelle) |
| 44 | 25 A | Audiosystem |
| 45 | 30 A | ABS, Dynamisches Stabilitätskontrollsystem |
| 46 | 15 A | Türsystem |
| 47 | 15 A | Audiosystem |
| 48 | 15 A | Positionslichter |
| 49 | 25 A | Stromversorgungssystem |
| 50 | 25 A | Warnblinkanlage, Blinker, Rückleuchten |
| 51 | 15 A | Tagfahrlicht |
| 52 | 15 A | Zubehör (einige Modelle) |
| 53 | 15 A | Hupe |
| 54 | 25 A | Zum Schutz verschiedener Stromkreise |
Sicherungskasten im Fahrgastraum (linke Seite)
| Nummer | Ampere [A] | Beschreibung |
| 1 | 30 A | Elektrischer Sitz (einige Modelle) |
| 2 | 30 A | Elektrische Fensterheber |
| 3 | 15 A | Zubehör |
| 4 | 25 A | Elektrische Fensterheber |
| 5 | 20 A | Elektrische Heckklappe (einige Modelle) |
| 6 | 25 A | Elektrische Türverriegelung |
| 7 | 20 A | Sitzheizung (einige Modelle) |
| 8 | 15 A | Anhängerkupplung (einige Modelle) |
| 9 | 10 A | Schiebedach (einige Modelle) |
| 10 | 15 A | Audiosystem |
| 11 | 7,5 A | Motorsteuerungssystem |
| 12 | 7,5 A | Leistungsspiegelsteuerung |
| 13 | 7,5 A | AT-Gangwechselanzeige |
| 14 | 15 A | Zubehörsteckdosen |
| 15 | 15 A | Zubehörsteckdosen (einige Modelle) |
| 16 | 15 A | USB-Stromausgang (einige Modelle) |
| 17 | 7,5 A | Spiegelheizung (einige Modelle) |
| 18 | 20 A | Sitzheizung (einige Modelle) |
| 19 | 15 A | Audiosystem |
| 20 | 30 A | Elektrischer Sitz (einige Modelle) |
| 21 | 30 A | Elektrischer Sitz (einige Modelle) |
Mazda CX-9 – Sicherungsplan
Baujahr: 2022.
Sicherungskasten (Motorraum)
| Nummer | Stromstärke [A] | Beschreibung |
| 1 | 20 A | Frontscheibenwischer-Enteisung (einige Modelle) |
| 2 | 30 A | Zum Schutz verschiedener Stromkreise |
| 3 | 30 A | Motorsteuerungssystem |
| 4 | – | – |
| 5 | 30 A | – |
| 6 | 30 A | Elektrischer Stuhl (einige Modelle) |
| 7 | – | – |
| 8 | 20 A | Motorsteuerungssystem |
| 9 | 40 A | Heckscheibenheizung |
| 10 | 20 A | Beheiztes Lenkrad (einige Modelle) |
| 11 | 40 A | Klimaanlage |
| 12 | 20 A | Elektrische Feststellbremse (EPB) (links) |
| 13 | 40 A | Audiosystem |
| 14 | 20 A | Elektrische Feststellbremse (EPB) (rechts) |
| 15 | 40 A | Motorsteuerungssystem |
| 16 | 50 A | ABS;
Dynamisches Stabilitätskontrollsystem. |
| 17 | 50 A | Zum Schutz verschiedener Stromkreise |
| 18 | 20 A | Frontscheibenwischer und -waschanlage |
| 19 | 40 A | Klimaanlage |
| 20 | – | – |
| 21 | 7,5 A | Motorsteuerungssystem |
| 22 | 15 A | Zum Schutz verschiedener Stromkreise |
| 23 | 15 A | Abblendlicht vorne (links) |
| 24 | 15 A | – |
| 25 | 15 A | Motorsteuerungssystem |
| 26 | 15 A | Motorsteuerungssystem |
| 27 | 15 A | Motorsteuerungssystem |
| 28 | 15 A | Motorbrücken-Steuergerät;
Zündschalter. |
| 29 | 20 A | – |
| 30 | 7,5 A | Klimaanlage |
| 31 | 15 A | – |
| 32 | 10 A | Bremslichter |
| 33 | 15 A | Heckscheibenwischer;
Antivandalismus (einige Modelle). |
| 34 | 20 A | Fernlicht |
| 35 | 15 A | Nebelscheinwerfer (rechts) |
| 36 | 15 A | Nebelscheinwerfer (einige Modelle) |
| 37 | 7,5 A | Motorsteuerungssystem |
| 38 | 7,5 A | Audiosystem (einige Modelle) |
| 39 | 10 A | Zum Schutz verschiedener Stromkreise |
| 40 | 15 A | – |
| 41 | 10 A | Instrumententafel |
| 42 | 7,5 A | Airbag |
| 43 | 10 A | Audiosystem (einige Modelle) |
| 44 | 25 A | Audiosystem |
| 45 | 30 A | ABS;
Dynamisches Stabilitätskontrollsystem. |
| 46 | 15 A | Toröffnungssystem (einige Modelle) |
| 47 | 15 A | Audiosystem |
| 48 | 15 A | Positionsbeleuchtung |
| 49 | 25 A | Stromversorgungssystem |
| 50 | 25 A | Warnblinkanlage;
Blinker; Rückleuchten. |
| 51 | 15 A | Tagfahrlicht |
| 52 | 15 A | Zubehörsteckdose (einige Modelle) |
| 53 | 15 A | Hupe |
| 54 | 25 A | Zum Schutz verschiedener Stromkreise |
Sicherungskasten im Fahrgastraum (linke Seite)
| Nummer | Stromstärke [A] | Beschreibung |
| 1 | 30 A | Elektrischer Stuhl (einige Modelle) |
| 2 | 30 A | Elektrische Fensterheber |
| 3 | 15 A | Zubehör |
| 4 | 25 A | Elektrische Fensterheber |
| 5 | 20 A | Elektrische Heckklappe (einige Modelle) |
| 6 | 25 A | Elektrische Türverriegelung |
| 7 | 20 A | Sitzheizung (einige Modelle) |
| 8 | 15 A | Anhängerkupplung (einige Modelle) |
| 9 | 10 A | Schiebedach (einige Modelle) |
| 10 | 15 A | Audiosystem |
| 11 | 7,5 A | Motorsteuerungssystem |
| 12 | 7,5 A | Spiegelsteuerung |
| 13 | 7,5 A | AT-Gangwechselanzeige |
| 14 | 15 A | Zubehör |
| 15 | 15 A | Zubehör (einige Modelle) |
| 16 | 15 A | USB-Stromversorgung (einige Modelle) |
| 17 | 7,5 A | Spiegelentfeuchtung (einige Modelle) |
| 18 | 20 A | Sitzheizung (einige Modelle) |
| 19 | 15 A | Audiosystem |
| 20 | 30 A | Elektrischer Sitz (einige Modelle) |
| 21 | 30 A | Elektrischer Sitz (einige Modelle) |
Über Mazda CX-9 (2007-2022)
Der Mazda CX-9 ist ein beliebtes SUV, das von 2007 bis 2022 produziert wurde. Dieses Modell ist bekannt für seine Geräumigkeit, den komfortablen Innenraum und die leistungsstarken Motoren. Der Mazda CX-9 bietet verschiedene Motoroptionen, darunter einen 3,5-Liter- und einen 3,7-Liter-V6-Motor, die ausreichend Leistung für den täglichen Gebrauch und lange Fahrten bieten. Das Fahrzeug ist mit modernen Technologien und Sicherheitsmerkmalen ausgestattet, die Komfort und Sicherheit für alle Passagiere gewährleisten. Der Mazda CX-9 ist die ideale Wahl für Familien, die ein zuverlässiges und stilvolles Fahrzeug suchen.
Sicherungsplan Mazda CX-9
Diese Seite zeigt den Sicherungsplan für den Mazda CX-9, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion der elektrischen Komponenten im Fahrzeug zu gewährleisten.
