Mazda 626 (1991-2001) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Mazda 626 (1991-2001), erhalten Informationen über die Position der Sicherungspaneele im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Mazda 626 (1991-1997) – Sicherungsplan
Baujahr: 1991, 1992, 1993, 1994, 1995, 1996, 1997.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda MPV LW (1999-2006) ist Sicherung 26 im Sicherungskasten
Sicherungskasten im Motorraum
| Position | Beschreibung | Sicherungswert [A] | |
| 1 | TESTA | 30 | Tagfahrlicht (DRL) |
| 2 | DEFOG | 40 | Heckscheibenheizung |
| 3 | EGI INJ | 30 | Ladesystem Motorsteuerungssystem EC-AT-Steuerungssystem (FS) ATX-Zündsystem (FS) ATX-Kraftstoffsteuerungssystem (FS) Kraftstoffsteuerungssystem (KL) Zündsystem (KL) |
| 4 | HAUPT | 40 | Zündschalter (Sicherungsnummer: 5, 6, 8, 10, 11, 13 (Sicherungskasten im Fahrgastraum)) |
| 6 | BTN | 60 | Sicherungsnummer: 11 Sicherungsnummer: 1, 2, 3, 7, 9 (Sicherungskasten im Fahrgastraum) |
| 7 | ABS | 60 | Antiblockiersystem |
| 8 | KÜHLGEBLÄSE | 30 | Kühlgebläsesystem |
| 9 | HEIZUNG | 40 | Heizung und Klimaanlage |
| 10 | KLIMAANLAGE | 30 | Kondensatorlüftersystem |
| 11 | HECK | 15 | Rückleuchten Positionsleuchten Kennzeichenbeleuchtung Seitenleuchten vorne Seitenleuchten hinten Handschuhfachbeleuchtung |
| 12 | * |
| 13 | NEBEL | 15 | Nebelscheinwerfer vorne |
| 14 | * | ||

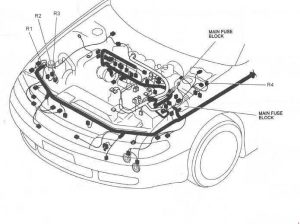

| Relais | |||
| R1 | Anlassermotor-Unterbrecherrelais Fernlichtrelais | ||
| R2 | Hauptrelais | ||
| R3 | Kraftstoffpumpenrelais | ||
| R4 | Hupenrelais | ||
| R5 | Tagfahrlichtrelais (DRL) | ||
| R6 | Kühlgebläse-Relais Nr. 3 | ||
| R7 | Kühlgebläse-Relais Nr. 2 | ||
| R8 | Kühlgebläse-Relais Nr. 1 | ||
| R9 | Klimaanlagenrelais | ||
| R10 | Klimaanlagenrelais | ||
Sicherungskasten im Fahrgastraum
| Position | Beschreibung | Sicherungswert [A] | Geschütztes Bauteil |
| 1 | STOPP | 20 | Bremslichter Hohe Bremslichter Sprachsignale Tempomat Getriebesperrsystem |
| 2 | RAUM | 15 | Innenbeleuchtung Schminkspiegelbeleuchtung Kofferraumbeleuchtung Audioanlage Zentralverriegelung Zentralverriegelung (mit Fernbedienung) Antenne Diebstahlsicherung Zentrales Verarbeitungssystem Instrumentencluster EC-AT-Steuerungssystem Spotlights Innenbeleuchtung Zündschlüsselbeleuchtung Motorsteuerungssystem Zündsystem |
| 3 | SCHLIESSEN | 30 | Elektrische Türverriegelung Elektrische Türverriegelung (mit schlüssellosem Zugangssystem) |
| 4 | RADIO | 15 | Audiosystem Antennenversorgung Zigarettenanzünder Außenspiegelversorgung |
| 5 | SCHIEBEDACH | 15 | Schiebedach |
| 6 | KURVE | 15 | Blink- und Warnblinkanlage Airbagsystem |
| 7 | ELEKTRISCHER SITZ | 30 | Elektrischer Sitz |
| 8 | METER | 15 | Warnblinkanlage Datenanschluss Instrumentencluster EC-AT-Steuerungssystem Diebstahlsicherung Zentrales Verarbeitungssystem Antennenversorgung Tempomat Getriebesperrsystem Motorsteuerungssystem (FS) ATX Zündsystem (FS) |
| 9 | RESPEKTIEREN | 15 | Blink- und Warnblinkanlage |
| 10 | MOTOR | 15 | Motorsteuerungssystem MTX Kraftstoffsteuerungssystem (FS) Zündsystem Startsystem EC-AT-Steuerungssystem (FS) Kühlmittelgebläse Heizung und Klimaanlage Antiblockiersystem Airbag Heckscheibe |
| 11 | ELEKTRISCHES FENSTER | 30 | Elektrische Fensterheber |
| 12 | SCHEINWERFERREINIGER | 20 | Scheinwerferreiniger |
| 13 | SCHEIBENWISCHER | 20 | Scheibenwischer und Sprüher Heizung und Klimaanlage Kondensatorlüftersystem Tagfahrlicht (DRL) Motorsteuerungssystem (FS) EC-AT-Steuerungssystem (FS) Zündsystem (FS) |
| 14 | HECKSCHEIBENWISCHER | 20 | Heckscheibenwischer und Sprüher |
| 15 | RESERVE | 15 | Reserve |
Relais
FS

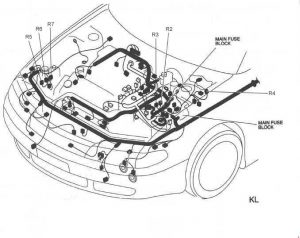

KL
| Nummer | Relais |
| R1 | Lüfterrelais |
| R2 | Scheinwerferrelais |
| R3 | Heckscheibenheizungsrelais |
| R4 | TNS-Relais |
| R5 | Kondensatorlüfter-Hochdruckrelais Nr. 2 |
| R6 | Kondensatorlüfter-Niederdruckrelais |
| R7 | Kondensatorlüfter-Hochdruckrelais Nr. 1 |

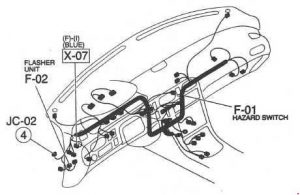

Blinkgeber
626
Mazda 626 (1997-2002) – Sicherungskastenplan
Baujahr: 1997, 1997, 1998, 1999, 2000, 2001, 2002.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda 626 (1997-2002) ist Sicherung 19 im Sicherungskasten in der Kabine.

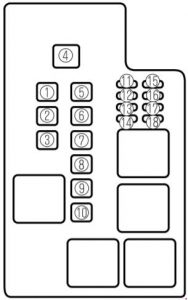

Sicherungskasten im Motorraum
Mazda 626 – Sicherungskastenplan – Motorraum
| Nr | Beschreibung | Amp [A] | Beschreibung |
| 1 | EGI INJ | 30 | Kraftstoffeinspritzsystem |
| 2 | DEFOG | 40 | Heckscheibenheizung |
| 3 | – | – | – |
| 4 | MAIN | 100 | Zum Schutz aller Stromkreise |
| 5 | IG KEY | 30 | RADIO, SCHIEBEDACH, BLINKER,
MESSGERÄT, MOTOR, ELEKTRISCHES FENSTER, SCHEIBENWISCHER; Kraftstoffzündsystem |
| 6 | HEATER | 40 | Heizung, Klimaanlage |
| 7 | BTN | 40 | BLINKER, STOPP, INNENRAUM,
TÜRVERRIEGELUNG, NOTFALL, ELEKTRISCHER SITZ |
| 8 | COOLING FAN | 30 | Kühlgebläse |
| 9 | AD FAN | 30 | Zusatzlüfter |
| 10 | (ABS) | 60 | Antiblockiersystem |
| 11 | TAIL | 15 | Rückleuchten;
Positionslichter; Instrumentenbeleuchtung; Kennzeichenbeleuchtung; Schalterbeleuchtung. |
| 12 | HORN | 15 | Hupe |
| 13 | (ABS) | 20 | Antiblockiersystem |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | H / LL | 15 | Scheinwerfer (links) |
| 17 | H / LR | 15 | Scheinwerfer (rechts) |
| 18 | (ABS) | 20 | Antiblockiersystem |

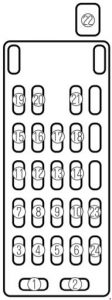

Sicherungskasten in der Kabine
Mazda 626 – Sicherungskastenplan – Kabine
| Nummer | Beschreibung | Amp [A] | Beschreibung |
| 1 | AUDIO | 15 | Audiosystem |
| 2 | ROOM | 15 | Innenbeleuchtung;
Kofferraumbeleuchtung. |
| 3 | S.ROOF | 15 | Schiebedach |
| 4 | METER | 10 | Anzeigen;
Rückfahrlicht. |
| 5 | D.LOCK | 30 | Elektrische Türverriegelung |
| 6 | HAZARD | 15 | Warnblinkanlage |
| 7 | A/B&ABS | 10 | Airbagsystem;
Antiblockiersystem der Räder beim Bremsen. |
| 8 | – | – | – |
| 9 | A / C | 10 | Klimaanlage |
| 10 | – | – | – |
| 11 | TURN | 10 | Blinker |
| 12 | SCHEIBENWISCHER | 20 | Scheibenwischer und Waschanlage der Windschutzscheibe |
| 13 | P.WIND | 30 | Elektrische Fensterheber |
| 14 | – | – | – |
| 15 | RADIO | 15 | Audiosystem;
Steckdose; Außenspiegel. |
| 16 | MOTOR | 10 | Motorsteuerungssystem |
| 17 | ILLUMI | 10 | Rückleuchten;
Kennzeichenbeleuchtung; Positionslichter; Instrumentenbeleuchtung. |
| 18 | STOPP | 15 | Bremslichter;
Hupe; Tempomat. |
| 19 | CIGAR | 15 | Zubehörsteckdose;
Uhr; Radio; Außenspiegel. |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | P.SEAT | 30 | Elektrischer Sitz |
| 23 | M.DEF | 15 | Spiegelheizung |
| 24 | P.POINT | 15 | Stromversorgungspunkt |
Mazda 626 (2000-2001) – Sicherungskastenplan
Baujahr: 2000, 2001.
Die Sicherung des Zigarettenanzünders (Steckdose) im Mazda MPV LW (1999-2006) ist Sicherung 19 im Sicherungskasten (Fahrerseite).
Sicherungsblock (Motorraum)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | EGI INJ | 30 | Kraftstoffeinspritzanlage |
| 2 | DEFOG | 40 | Heckscheibenheizung |
| 3 | – | – | – |
| 4 | MAIN | 100 | Zum Schutz aller Stromkreise |
| 5 | IG KEY | 30 | Sicherungen RADIO, SCHIEBEDACH*, BLINKER,
AMPHIBIENFAHRZEUG, MOTOR, ELEKTRISCHE FENSTERHEBER*, SCHEIBENWISCHER; Zündanlage. |
| 6 | HEATER | 40 | Heizung;
Klimaanlage *. |
| 7 | BTN | 40 | Sicherungen RÜCKLICHT, BREMSE, INNENRAUM,
EINGANGSBEHÄLTER, GEFAHR, ELEKTRISCHER SITZ*. |
| 8 | COOLING FAN | 30 | Kühlgebläse |
| 9 | AD FAN | 30 | Zusatzlüfter * |
| 10 | (ABS) | 60 | Antiblockiersystem* |
| 11 | TAIL | 15 | Rückleuchten;
Positionslichter; Instrumentenbeleuchtung; Kennzeichenbeleuchtung; Schalterbeleuchtung. |
| 12 | HORN | 15 | Hupe |
| 13 | (ABS) | 20 | Antiblockiersystem* |
| 14 | – | – | – |
| 15 | ST. SIGN | 10 | Motorstartsignal |
| 16 | H / LL | 15 | Scheinwerfer (links) |
| 17 | H / LR | 15 | Scheinwerfer (rechts) |
| 18 | (ABS) | 20 | Antiblockiersystem* |
| * – einige Modelle | |||
Sicherungspanel (Fahrerseite)
| Position | Beschreibung | Amp [A] | Beschreibung |
| 1 | AUDIO | 15 | Audiosystem* |
| 2 | ROOM | 15 | Innenbeleuchtung;
Kofferraumbeleuchtung. |
| 3 | S/ROOF | 15 | Schiebedach * |
| 4 | METER | 10 | Anzeigen;
Rückfahrlicht. |
| 5 | D.LOCK | 30 | Elektrische Türverriegelung * |
| 6 | HAZARD | 15 | Warnblinkanlage |
| 7 | A/B&ABS | 10 | Airbagsystem;
Antiblockiersystem *. |
| 8 | – | – | – |
| 9 | A / C | 10 | Klimaanlage* |
| 10 | – | – | – |
| 11 | TURN | 10 | Blinker |
| 12 | WIPER | 20 | Scheibenwischer und Waschanlage der Windschutzscheibe |
| 13 | P.WIND | 30 | Elektrische Fensterheber * |
| 14 | – | – | – |
| 15 | RADIO | 15 | Audiosystem;
Steckdose; Außenspiegel. |
| 16 | ENGINE | 10 | Motorsteuerungssystem |
| 17 | ILLUMI | 10 | Rückleuchten;
Kennzeichenbeleuchtung; Positionslichter; Instrumentenbeleuchtung. |
| 18 | STOPP | 15 | Bremslichter;
Hupe; Tempomat *. |
| 19 | CIGAR | 15 | Zubehörsteckdose;
Uhr *; Radio *; Außenspiegel; Zigarettenanzünder. |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | P.SEAT | 30 | Elektrischer Sitz * |
| 23 | M.DEF | 15 | Spiegelheizung * |
| 24 | P.POINT | 15 | Stromversorgungspunkt |
| * – einige Modelle | |||
Über Mazda 626 (1991-2001)
Der Mazda 626, hergestellt von 1991 bis 2001, ist ein beliebtes Mittelklassemodell, das sich durch Zuverlässigkeit und Komfort auszeichnet. Dieses Modell war in verschiedenen Karosserievarianten erhältlich, darunter Limousine und Kombi, was den Kunden die Wahl nach ihren Bedürfnissen ermöglichte. Der Mazda 626 war mit verschiedenen Motorisierungen ausgestattet, von grundlegenden Vierzylindermotoren bis hin zu leistungsstärkeren Sechszylindervarianten, die ein gutes Gleichgewicht zwischen Leistung und Wirtschaftlichkeit boten. Der Innenraum des Fahrzeugs wurde mit Schwerpunkt auf Komfort und Funktionalität gestaltet, was ihn zu einem idealen Auto für Familien und Einzelpersonen machte.
Sicherungskastenplan Mazda 626
Diese Seite zeigt den Sicherungskastenplan für den Mazda 626, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich typischerweise unter dem Armaturenbrett oder im Motorraum. Das Diagramm zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die Sicherheit und Zuverlässigkeit Ihres Fahrzeugs zu gewährleisten.
