Mazda CX-30 (2020-2021) – Sicherungskasten
Mazda

Mazda CX-30 (2020-2021) – Sicherungskasten

Thomas Schneider

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Mazda CX-30 (2020-2021), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Mazda CX-30 – Sicherungsplan

Baujahr: 2020.

Kabine

Befindet sich hinter der Verkleidung links vom Fahrzeug.

Sicherungskasten in der Kabine hinter der linken Fahrzeugverkleidung.

Sicherungsbelegung in der Kabine

Nummer Ampere [A] Beschreibung
Nummer Ampere [A] Beschreibung
F1 – Nicht verwendet
F2 – Nicht verwendet
F3 – Nicht verwendet
F4 15 A Elektrische Türschlösser (Fahrer)
F5 15 A Elektrische Türschlösser (Beifahrer)
F6 – Nicht verwendet
F7 25 A Elektrische Heckklappe
F8 – Nicht verwendet
F9 30 A Elektrische Fensterheber (Steuerung)
F10 30 A Elektrische Fensterheber (Beifahrer)
F11 30 A Elektrischer Sitz (Fahrer)
Nummer Ampere [A] Beschreibung
F12 – Nicht verwendet
F13 15 A Audio
F14 – Nicht verwendet
F15 15 A Heckklappenschloss
F 16 15 A Beleuchtung
F17 10 A Bremslichter
F18 10 A Rückfahrlichter
F19 10 A Hintere Blinker
F20 10 A Rückleuchten
F21 10 A Rückleuchten
F22 7,5 A Airbag
F23 – Nicht verwendet

Motor

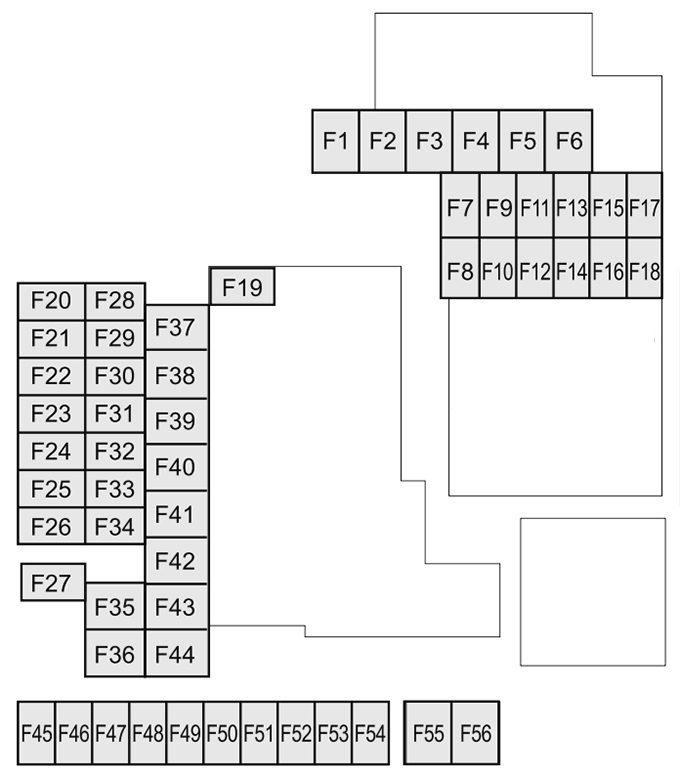

Sicherungsbelegung des Motors, detailliert in der Kabine dargestellt.

Sicherungsbelegung im Motorraum (2020)

Nummer Ampere [A] Beschreibung
Nummer Ampere [A] Beschreibung
F1 – Nicht verwendet
F2 20A Frontscheibenheizung
F3 20A oder 30A Nicht verwendet;

Motorsteuergerät (30A).
F4 20A S-VT
F5 40A Motorsteuergerät
F6 20A Nicht verwendet
F7 15A oder 20A Nicht verwendet;

Kraftstoffpumpe (20A).
F8 15A Motorsteuergerät
F9 15A Getriebesteuergerät
F10 15A Motorsteuergerät
F11 7,5A Klimaanlage
F12 15A Motorsteuergerät
F13 15A Nicht verwendet
F14 20A Sitzheizung vorne
F15 20A Nicht verwendet
F 16 15A Zum Schutz verschiedener Stromkreise
F17 – Nicht verwendet
F18 15A Zum Schutz verschiedener Stromkreise
F19 60A Lenkassistenzsystem
F20 15A Scheinwerfer (links) 1
F21 15A Scheinwerfer (rechts) 1
F22 15A Keyless-System
F23 30A ABS;

Dynamische Stabilitätskontrolle.
F24 15A Scheinwerfer (links) 2
F25 15A Scheinwerfer (rechts) 2
F26 7,5A On-Board-Diagnose
F27 25A Zum Schutz verschiedener Stromkreise
Nummer Ampere [A] Beschreibung
F28 25A Zum Schutz verschiedener Stromkreise
F29 15A Frontscheibenheizung
F30 15A Zubehörsteckdosen
F31 15A Hupe
F32 15A Scheinwerfer
F33 – Nicht verwendet
F34 – Nicht verwendet
F35 50A ABS;

Dynamische Stabilitätskontrolle.
F36 – Nicht verwendet
F37 40A Heckscheibenheizung
F38 50A Zum Schutz verschiedener Stromkreise
F39 – Nicht verwendet
F40 40A Klimaanlage
F41 – Nicht verwendet
F42 20A Scheibenwischer
F43 30A Kühlerlüfter
F44 30A Anlassermotor
F45 10 A Motorsteuerungssystem
F46 15A Audio
F47 15A Zum Schutz verschiedener Stromkreise
F48 7,5A Airbag
F49 15A Instrumententafel
F50 15A Innenbeleuchtung
F51 25A Audio
F52 10 A Schiebedach
F53 15A Motorsteuerungssystem
F54 15A i-ACTIVSENSE
F55 50A Nicht verwendet
F56 50A Nicht verwendet
Leggere  Mazda 626 (1991-2001) – Sicherungskasten

Mazda CX-30 (2020-…) – Sicherungsschema

Die Sicherung des Zigarettenanzünders (Steckdose) in der Mazda CX-30 ist die Sicherung F30 im Sicherungskasten des Motorraums.

Position des Sicherungskastens

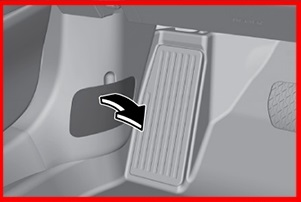

Sicherungskasten Fahrgastraum

Befindet sich hinter der Verkleidung links vom Fahrzeug.Position des Sicherungskastens im Fahrgastraum, links hinter der Verkleidung.

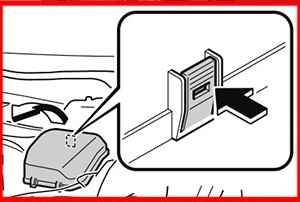

Sicherungskasten Motorraum

Zweite Ansicht der Position des Sicherungskastens im Motorraum.

Sicherungsplan

2020

Kabine

Sicherungsplan der Kabine, links hinter der Fahrzeugverkleidung.

Sicherungsbelegung im Fahrgastraum (2020)

Nr Ampere [A] Beschreibung
Nr Ampere [A] Beschreibung
F1 – Nicht verwendet
F2 – Nicht verwendet
F3 – Nicht verwendet
F4 15 A Elektrische Türschlösser (Fahrer)
F5 15 A Elektrische Türschlösser (Beifahrer)
F6 – Nicht verwendet
F7 25 A Elektrische Heckklappe
F8 – Nicht verwendet
F9 30 A Elektrische Fensterheber (Steuerung)
F10 30 A Elektrische Fensterheber (Beifahrer)
F11 30 A Elektrischer Sitz (Fahrer)
Nr Ampere [A] Beschreibung
F12 – Nicht verwendet
F13 15 A Audio
F14 – Nicht verwendet
F15 15 A Heckklappenschloss
F 16 15 A Beleuchtung
F17 10 A Bremslichter
F18 10 A Rückfahrlichter
F19 10 A Hintere Blinker
F20 10 A Rücklichter
F21 10 A Rücklichter
F22 7,5 A Airbag
F23 – Nicht verwendet

Motorraum

Sicherungsbelegungsplan für den Motorraum, basierend auf dem Modelljahr 2020.

Sicherungsbelegung im Motorraum (2020)

Nr Ampere [A] Beschreibung
Nr Ampere [A] Beschreibung
F1 – Nicht verwendet
F2 20A Heizung Frontscheibenwischer
F3 20A oder 30A Nicht verwendet;

Motorsteuergerät (30A).
F4 20A S-VT
F5 40A Motorsteuerungssystem
F6 20A Nicht verwendet
F7 15A oder 20A Nicht verwendet;

Kraftstoffpumpe (20A).
F8 15A Motorsteuerungssystem
F9 15A Getriebesteuerungssystem
F10 15A Motorsteuerungssystem
F11 7,5A Klimaanlage
F12 15A Motorsteuerungssystem
F13 15A Nicht verwendet
F14 20A Sitzheizung vorne
F15 20A Nicht verwendet
F 16 15A Zum Schutz verschiedener Stromkreise
F17 – Nicht verwendet
F18 15A Zum Schutz verschiedener Stromkreise
F19 60A Lenkassistenzsystem
F20 15A Scheinwerfer (links) 1
F21 15A Scheinwerfer (rechts) 1
F22 15A Keyless-System
F23 30A ABS;

Dynamische Stabilitätskontrolle.
F24 15A Scheinwerfer (links) 2
F25 15A Scheinwerfer (rechts) 2
F26 7,5A On-Board-Diagnose
F27 25A Zum Schutz verschiedener Stromkreise
Nr Ampere [A] Beschreibung
F28 25A Zum Schutz verschiedener Stromkreise
F29 15A Frontscheibenwischer
F30 15A Zubehörsteckdose
F31 15A Hupe
F32 15A Scheinwerfer
F33 – Nicht verwendet
F34 – Nicht verwendet
F35 50A ABS;

Dynamische Stabilitätskontrolle.
F36 – Nicht verwendet
F37 40A Heckscheibenheizung
F38 50A Zum Schutz verschiedener Stromkreise
F39 – Nicht verwendet
F40 40A Klimaanlage
F41 – Nicht verwendet
F42 20A Scheibenwischer
F43 30A Kühlerlüfter
F44 30A Anlassermotor
F45 10 A Motorsteuerungssystem
F46 15A Audio
F47 15A Zum Schutz verschiedener Stromkreise
F48 7,5A Airbag
F49 15A Instrumententafel
F50 15A Innenbeleuchtung
F51 25A Audio
F52 10 A Schiebedach
F53 15A Motorsteuerungssystem
F54 15A i-ACTIVSENSE
F55 50A Nicht verwendet
F56 50A Nicht verwendet
Leggere  Mazda 2 (2011-2019) – Sicherungskasten

Mazda CX-30 – Sicherungskastenbelegung

Baujahr: 2021.

Motorraum

Detailansicht des Motorraums, spezifisch für das Baujahr 2021.

Nummer

Ampere [A]

Beschreibung

Nummer

Ampere [A]

Beschreibung

F1

–

–

F2

20 A

Frontscheibenheizung (einige Modelle)

F3

30 A

Motorsteuerungssystem

20 A

–

F4

20 A

S-VT

F5

40 A

Motorsteuerungssystem

F6

20 A

–

F7

15 A

–

20 A

Kraftstoffpumpe

F8

15 A

Motorsteuerungssystem

F9

15 A

Getriebesteuerungssystem (einige Modelle)

F10

15 A

Motorsteuerungssystem

F11

7,5 A

Klimaanlage

F12

15 A

Motorsteuerungssystem

F13

15 A

–

F14

20 A

Sitzheizung vorne (in einigen Modellen)

F15

20 A

–

F 16

15 A

Zum Schutz verschiedener Stromkreise

F17

–

–

F18

15 A

Zum Schutz verschiedener Stromkreise

F19

60 A

Fahrassistenzsystem

F20

15 A

Scheinwerfer (links) 1

F21

15 A

Scheinwerfer (rechts) 1

F22

15 A

Keyless-System

F23

30 A

ABS;

Dynamisches Stabilitätskontrollsystem.

F24

15 A

Scheinwerfer (links) 2

F25

15 A

Scheinwerfer (rechts) 2

F26

7,5 A

On-Board-Diagnose

F27

25 A

Zum Schutz verschiedener Stromkreise

Nummer

Ampere [A]

Beschreibung

F28

25 A

Zum Schutz verschiedener Stromkreise

F29

15 A

Frontscheibenwaschanlage

F30

15 A

Zubehör

F31

15 A

Hupe

F32

15 A

Scheinwerfer

F33

–

–

F34

–

–

F35

50A

ABS;

Dynamisches Stabilitätskontrollsystem.

F36

–

–

F37

40 A

Heckscheibenheizung

F38

50 A

Zum Schutz verschiedener Stromkreise

F39

–

–

F40

40 A

Klimaanlage

F41

–

–

F42

20 A

Scheibenwischer

F43

30 A

Kühlerlüfter

F44

30 A

Anlasser

F45

10 A

Motorsteuerungssystem

F46

15 A

Audio

F47

15 A

Zum Schutz verschiedener Stromkreise

F48

7,5 A

Airbag

F49

15 A

Instrumententafel

F50

15 A

 Innenbeleuchtung des Fahrzeugs

F51

25 A

Audio

F52

10 A

Schiebedach (einige Modelle)

F53

15 A

Motorsteuerungssystem

F54

15 A

i-ACTIVSENSE

F55

50 A

–

F56

50 A

–

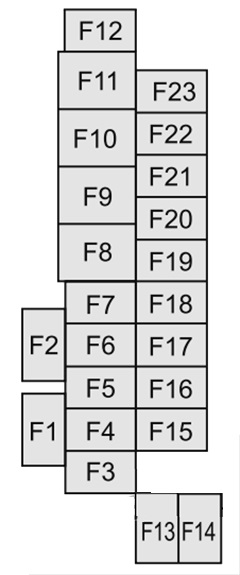

Sicherungskasten im Fahrgastraum

Befindet sich hinter der Verkleidung links vom Fahrzeug.

Sicherungskasten im Fahrgastraum, hinter der linken Fahrzeugverkleidung.

Nummer

Ampere [A]

Beschreibung

Nummer

Ampere [A]

Beschreibung

F1

–

–

F2

–

–

F3

–

–

F4

15 A

Elektrische Türschlösser (Fahrer)

F5

15 A

Elektrische Türschlösser (Beifahrer)

F6

–

–

F7

25 A

Elektrische Heckklappe (einige Modelle)

F8

–

–

F9

30 A

Elektrische Fensterheber (Fahrer)

F10

30 A

Elektrische Fensterheber (Beifahrer)

F11

30 A

Elektrischer Sitz (Fahrer) (einige Modelle)
Leggere  Mazda CX-8 (2018-…) – Sicherungskasten

Nummer

Ampere [A]

Beschreibung

F12

–

–

F13

15 A

Audio

F14

–

–

F15

15 A

Heckklappenschloss

F 16

15 A

Beleuchtung

F17

10 A

Bremslichter

F18

10 A

Rückfahrlichter

F19

10 A

Hintere Blinker

F20

10 A

Rückleuchten

F21

10 A

Rückleuchten

F22

7,5 A

Airbag (einige Modelle)

F23

–

–

Über Mazda CX-30 (2020-2021)

Der Mazda CX-30 ist ein kompaktes SUV, das in den Jahren 2020-2021 vorgestellt wurde. Dieses Modell zeichnet sich durch ein modernes Design aus, das Eleganz und Dynamik vereint. Der Innenraum des Fahrzeugs ist mit Fokus auf Komfort und Technologie gestaltet und bietet sowohl für Passagiere als auch für Gepäck ausreichend Platz. Der Mazda CX-30 ist mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die optimale Leistung und Effizienz bieten. Das Fahrzeug ist mit fortschrittlichen Sicherheitssystemen ausgestattet, die die Fahrsicherheit erhöhen und dem Fahrer Vertrauen auf der Straße geben.

Sicherungskastenbelegung Mazda CX-30

Diese Seite zeigt die Sicherungskastenbelegung für den Mazda CX-30, die für die Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise im Motorraum und im Innenraum des Fahrzeugs, normalerweise unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die ordnungsgemäße Funktion des Fahrzeugs, und seine korrekte Wartung ist für sicheres Fahren unerlässlich.
