Chevrolet Lacetti (2004-2009) – Sicherungskasten

In diesem Artikel finden Sie Schaltpläne des Sicherungskastens des Chevrolet Lacetti (2004–2009), Informationen zur Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Chevrolet Lacetti – Sicherungskasten-Diagramm

Baujahr: 2004, 2005, 2006, 2007, 2008, 2009.

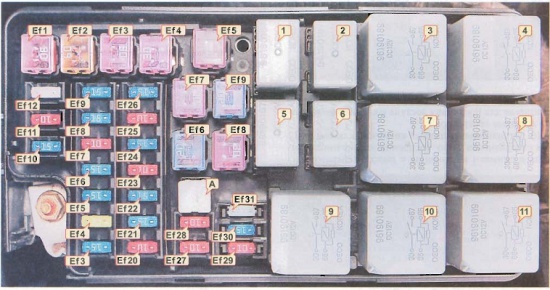

Motorraum

Der Hauptsicherungskasten befindet sich auf der linken Seite, zwischen Batterie und Kühlmittelausgleichsbehälter.

Automatische Schalter

Ef1 (30 A) – Hauptbatterie (Schaltkreise F13-F16, F21-F24) .

Ef2 (60 A) – ABS .
Siehe F11.

Ef3 (30 A) – Heizungsgebläse
Siehe F7.

Ef4 (30 A) – Zündung (Anlasser, Schaltkreise F5-F8) .

Ef5 (30 A) – Zündung (Schaltkreise F1-F4, F9-F12, F17-F19) .

Ef6 (20 A) – Kühlgebläse (Kühler) .

Ef7 (30 A) – Heckscheibenheizung.
Siehe F6.

Ef8 (30 A) – hohe Geschwindigkeit des Kühlgebläses (Kühler) .
Siehe Ef6.

Ef9 (20 A) – elektrische Fensterheber in den vorderen und hinteren Türen rechts .
Siehe F6.

Ef10 (15 A) – elektronisches Steuergerät (ECU), Zündspulen, AGR-Ventil .

Ef11 (10 A) – Hauptrelais-Schaltkreis, Motorsteuergerät (ECM) .

Ef12 (25 A) – Scheinwerfer, Abmessung.

Ef13 (15 A) – Bremslichter.

Ef14 (20 A) – elektrische Fensterheber in der Fahrertür.
Siehe F6.

Ef15 (15 A) – Fernlicht.

Ef16 (15 A) – Hupe, Sirene, Endschalter Motorhaube.

Ef17 (10 A) – Klimakompressor.
Siehe F6.

Ef18 (15 A) – Kraftstoffpumpe.

Ef19 (15 A) – Armaturenbrett, elektrisch anklappbare Spiegel, individuelle Beleuchtung im Innenraum, gemeinsame Deckenbeleuchtung im Innenraum, Beleuchtung im Kofferraum, Endschalter Kofferraum .
Siehe F4.

Ef20 (10 A) – linker Scheinwerfer, Positionsbeleuchtung.

Ef21 (15 A) – elektronisches Steuergerät (ECU), Adsorptionsventil, Sauerstoffkonzentrationssensoren, Phasensensor, Kühlgebläse (Kühler) .

Ef22 (15 A) – Kraftstoffpumpe, Einspritzdüsen, AGR-Ventil .

Ef23 (10 A) – Seitenlampen links, Kennzeichenbeleuchtung, Warnsignal .
Siehe Ef12.

Ef24 (15 A) – Nebelscheinwerfer.

Ef25 (10 A) – elektrische Außenspiegel .
Siehe F8.

Ef26 (15 A) – Zentralverriegelung .

Ef27 (10 A) – rechter Scheinwerfer, Positionsbeleuchtung .
Siehe Ef20.

Ef28 (10 A) – Seitenlampen rechts, Beleuchtung Armaturenbrett und Mittelkonsole, Radiobeleuchtung, Uhr .

Ef29 (10 A) – Reserve;
Ef30 (15 A) – Reserve;
Ef31 (25 A) – Reserve.

Relais

• 1 – Relais für die Beleuchtung des Armaturenbretts und der Mittelkonsole .
• 2 – Hupenrelais .
  Siehe Ef16.
• 3 – Hauptzündrelais .
  Sicherung Ef5 prüfen.
• 4 – Scheinwerferrelais in den Scheinwerfern .
• 5 – Nebelscheinwerferrelais .
  Siehe Ef24.
• 6 – Klimakompressorkupplung .
  Siehe F6.
• 7 – Kraftstoffpumpe, Zündspulen .
  Siehe Ef18.
• 8 – elektrische Fensterheber .
• 9 – niedrige Geschwindigkeit des Kühlgebläses (Kühler) .
  Siehe Ef6.
• 10 – Heckscheibenheizung .
  Siehe F6.
• 11 – hohe Geschwindigkeit des Kühlgebläses (Kühler) .
  Siehe Ef6.

Fahrgastraum

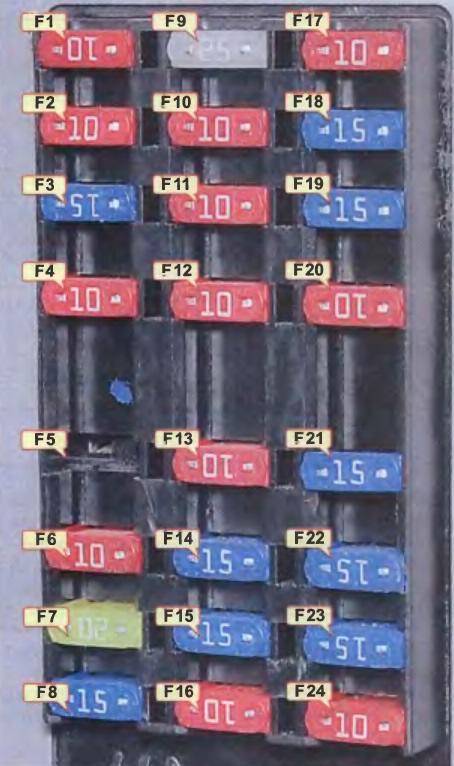

Sicherungskasten

Befindet sich auf der linken Seite am Ende des Armaturenbretts.

Beschreibung

F1	10A – Airbag-Steuergerät
F2	10A – Motorsteuergerät, Automatikgetriebe-Steuergerät*, Lichtmaschine, Fahrzeuggeschwindigkeitssensor
F3	15A – Notschalter, Blinker
F4	10А – Armaturenbrett, elektronische Gruppe für automatische Lichtschaltung in Position*, akustisches Signal, Bremslichtschalter, elektronischer Regler für Lenkung mit variabler Kraft*, Klimaanlagenschalter*
F5	Reserve
F6	10А – Relais für Klimakompressor, Relais für Heckscheibenheizung, Relais für elektrische Fensterheber, Relais für Scheinwerfer
F7	20А – Relais für elektrisches Klimaanlagengebläse, Klimaanlagenschalter, Klimaanlage *
F8	15A – Schalter für elektrische Spiegel, elektrisch anklappbare Spiegel*, elektrisches Schiebedach*
F9	25А – Scheibenwischermotor, Scheibenwischermodusschalter
F10	10А – Freisprecheinrichtung
F11	10A – ABS-Steuergerät. ABS-Aktuator
F12	10А – Wegfahrsperre, elektronisches Diebstahlschutzsteuergerät, Regensensor

F13	10A – Automatikgetriebe-Steuergerät *
F14	15A – Alarmschalter
F15	15A – Elektronisches Diebstahlschutzsteuergerät
F 16	10A – Diagnoseanschluss
F17	10A – Audiosystem, Uhr
F18	15A – Zusätzliche Steckdose
F19	15A – Zigarettenanzünder-Sicherung
F20	10A – Rückfahrlichtschalter, Auswahl des Automatikgetriebe-Modus *
F21	15A – Relais für hintere Nebelscheinwerfer, Relais für Beleuchtung und Kontrollleuchten, Seitenbeleuchtung
F22	15A – Uhr, Klimaanlage*, Klimaanlagenschalter*
F23	15A – Audiosystem
F24	10A – Wegfahrsperre

Relais

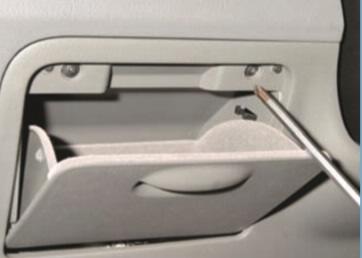

Sie sind auf einer speziellen Halterung unter dem Armaturenbrett in der Nähe der Pedale montiert. Der Zugang zu ihnen ist äußerst schwierig. Zuerst muss man das Handschuhfach öffnen und zwei Schrauben mit einem Schraubendreher lösen.

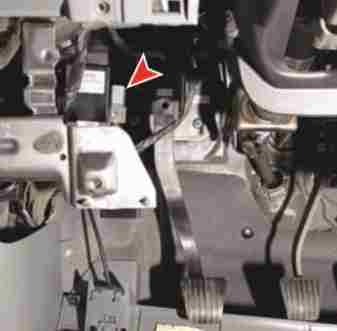

Dann, den Widerstand von drei Clips überwindend, entfernen wir die untere Abdeckung des Armaturenbretts, befreien sie vom Verriegelungsmechanismus der Motorhaube und entfernen sie vollständig.

In dem sich öffnenden Raum muss man die gewünschte Halterung finden.

Beschreibung

1. Steuergerät des Batterieschutzsystems;
2. Blinkerschalter;
3. Relais für die Aktivierung der Nebelscheinwerfer hinten;
4. Relais für die Anlasserblockierung (für Fahrzeuge mit Automatikgetriebe).
