Chevrolet Volt (2016-2019) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Chevrolet Volt (2016–2019), erhalten Informationen über die Position der Sicherungspaneele im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Chevrolet Volt (2016-2019) – Sicherungskastenbelegung
Baujahr: 2016, 2017, 2018, 2019.
Die Sicherungen des Zigarettenanzünders (Steckdose) im Chevrolet Volt sind die automatischen Schalter CB1 (vordere Steckdose) und CB2 (hintere Steckdose) im Sicherungskasten des Armaturenbretts.
Position des Sicherungskastens
Befindet sich auf der Fahrerseite im Armaturenbrett, hinter der Abdeckung.
Sicherungskastenbelegung
Zuordnung der Sicherungen und Relais im Armaturenbrett (2016-2019)
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| F1 | Leer |
| F2 | Leer |
| F3 | Leer |
| F4 | Heizung, Lüftung und Klimaanlagengebläse |
| F5 | Karosseriesteuergerät 2 |
| F6 | Leer |
| F7 | 2016-2017:
Leer; 2018-2019: CGM. |
| F8 | Karosseriesteuergerät 3 |
| F9 | Kraftstoffpumpenmodul |
| F10 | Leer |
| F11 | Leer |
| F12 | Leer |
| F13 | Leer |
| F14 | Leer |
| F15 | Leer |
| F 16 | Leer |
| F17 | Datenanschluss |
| F18 | Karosseriesteuergerät 7 |
| F19 | Gruppe |
| F20 | Karosseriesteuergerät 1 |
| F21 | Karosseriesteuergerät 4 |
| F22 | Karosseriesteuergerät 6 |
| F23 | OnStar |
| F24 | Airbag |
| F25 | Anzeige |
| Nr | Beschreibung |
|---|---|
| F26 | 2016-2018:
Infotainment; 2019: Universeller Kommunikationsbus. |
| F27 | Leer |
| F28 | Obere Konsole |
| F29 | Radio;
Infotainment. |
| F30 | Lenkradbedienung |
| F31 | Karosseriesteuergerät 8 |
| F32 | Heizung, Lüftung und Klimaanlage;
Integrierter Sonnenlichtsensor. |
| F34 | Passiver Zugang;
Passives Starten. |
| F35 | Heckverriegelung |
| F36 | Ladegerät |
| F37 | Leer |
| F38 | Leer |
| F39 | Leer |
| F40 | Leer |
| F41 | Leer |
| F42 | Leer |
| Automatische Schalter | |
| CB1 | Vordere Steckdose |
| CB2 | Hintere Steckdose |
| Relais | |
| R1 | Leer |
| R2 | Zubehörstromversorgung beibehalten |
| R3 | Schiebedach |
| R4 | Leer |
| R5 | Leer |
Position des Sicherungskastens
Befindet sich im Motorraum auf der Fahrerseite.
Sicherungskastenbelegung
Zuordnung der Sicherungen und Relais im Motorraum (2016-2019)
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| F01 | Leer |
| F02 | Leer |
| F03 | Nicht Walk Home |
| F04 | Motorsteuergerät |
| F05 | Aeroshutter |
| F06 | Leistungsinvertermodul 1 |
| F07 | Leistungsinvertermodul 2 |
| F08 | Motorsteuergerät |
| F09 | Klimaanlagensteuergerät |
| F10 | Fahrzeugintegrationssteuergerät |
| F11 | Elektrische Bremsunterstützung |
| F12 | Mehrfachladesystem zur Energiespeicherung |
| F13 | Kabinenheizungssteuergerät |
| F14 | Kühlmittelheizungssteuergerät |
| F15 | Emissionen |
| F 16 | Zündspulen |
| F17 | Motorsteuergerät |
| F18 | Leer |
| F19 | Leer |
| F20 | Elektrische Bremsunterstützung |
| F21 | Frontscheibenwischer |
| F22 | ABS-Pumpe |
| F23 | Scheibenwischer |
| F24 | Leer |
| F25 | Leer |
| F26 | Leer |
| F27 | ABS-Modul |
| F28 | Linke Fensterheberversorgung |
| F29 | Heckscheibenheizung |
| F30 | Beheizte Spiegel |
| F31 | Leer |
| F32 | Variable Funktionen |
| F33 | Leer |
| F34 | Hupe |
| F35 | Kühlmittel-Energiespeichersystem für Mehrfachladung |
| F36 | Rechtes Abblendlicht |
| F37 | Linkes Abblendlicht |
| F38 | Leer |
| F39 | Leer |
| F40 | Leer |
| Nr | Beschreibung |
|---|---|
| F41 | Ausführen
Kurbelmechanismus |
| F42 | Ausführen;
Kurbelmechanismus 3. |
| F43 | Leer |
| F44 | Funktion des Spannungsstrom-Temperaturmoduls, Kurbel |
| F45 | Beheiztes Lenkrad |
| F46 | Start des Fahrzeugintegrationssteuergeräts, Kurbel |
| F47 | Leer |
| F48 | Leer |
| F49 | Leer |
| F50 | Leer |
| F51 | Leer |
| F52 | Motorsteuergerät;
Leistungsinvertermodul. |
| F53 | Linker Kühlerventilator |
| F54 | Rechter Kühlerventilator |
| F55 | Elektrische Pumpe |
| F56 | Leer |
| F57 | Leer |
| Relais | |
| K01 | Leer |
| K02 | Leer |
| K03 | Motorsteuergerät |
| K04 | 2016-2018:
Leer; 2019: Fußgängerwarnfunktion. |
| K05 | Leer |
| K06 | Leer |
| K07 | Leer |
| K08 | Leer |
| K09 | Leer |
| K10 | Leer |
| K11 | Leer |
| K12 | Fernlicht |
| K13 | Leer |
| K14 | Ausführen;
Kurbelmechanismus. |
| K15 | Heckscheibenentfroster |
| K16 | Hupenrelais PCB |
| K17 | Leer |
| K18 | Leer |
| K19 | Kühlmittelpumpenrelais PCB |
| K20 | Leer |
| K21 | Leer |
| K22 | Vordere Dichtung |
| K23 | Leer |
Position des Sicherungskastens
Befindet sich in der Mitte des hinteren Fachs unter dem Ladeboden.
Sicherungskastenbelegung

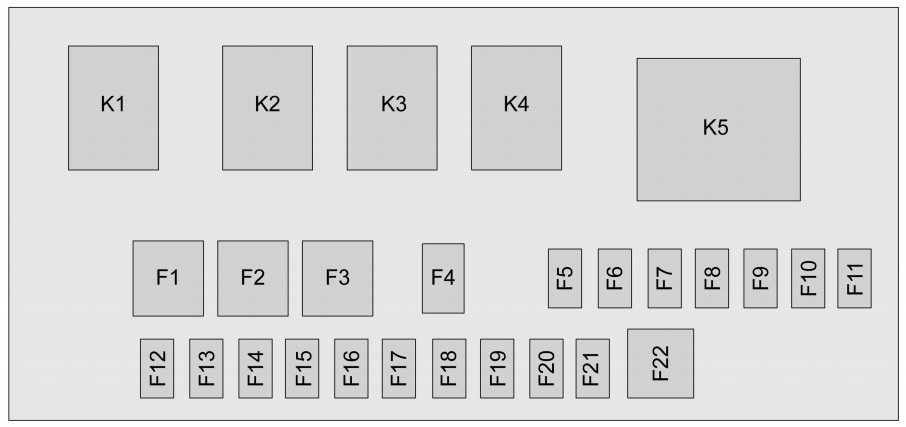

Zuordnung der Sicherungen und Relais im Kofferraum (2016-2019)
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| F1 | 2016-2018:
Leer; 2019: Elektrischer Sitz. |
| F2 | Leer |
| F3 | Leer |
| F4 | 2016-2018:
Leer; 2019: Fahrer-Lordosenstütze; Keypass. |
| F5 | Fußgängerschutz |
| F6 | Integriertes Lademodul |
| F7 | Beheizter Vordersitz |
| F8 | Beheizter Vordersitz |
| F9 | Fahrertürschalter/Spiegel |
| F10 | Leer |
| F11 | Verstärker |
| F12 | Lenkradschalterbeleuchtung |
| F13 | Leer |
| F14 | Leer |
| Nr | Beschreibung |
|---|---|
| F15 | Leer |
| F 16 | Leer |
| F17 | Leer |
| F18 | Leer |
| F19 | Hinderniserkennung |
| F20 | Kraftstoff |
| F21 | Beheizter Rücksitz |
| F22 | Elektrische Fensterheber rechts |
| Relais | |
| K1 | Leer |
| K2 | Leer |
| K3 | Leer |
| K4 | Leer |
| K5 | Leer |
Über den Chevrolet Volt (2016-2019)
Der Chevrolet Volt der Baujahre 2016 bis 2019 ist ein Plug-in-Hybridfahrzeug, das einen Elektroantrieb mit einem Benzinmotor kombiniert und so Flexibilität und Effizienz beim Fahren bietet. Dieses Modell ist mit einer Lithium-Ionen-Batterie ausgestattet, die eine rein elektrische Reichweite von bis zu 85 Kilometern ermöglicht, abhängig von den Fahrbedingungen. Nach Erschöpfung der elektrischen Reichweite startet automatisch der 1,5-Liter-Benzinmotor, der als Generator zum Laden der Batterie und zur Verlängerung der Gesamtreichweite des Fahrzeugs dient. Der Chevrolet Volt ist bekannt für seine leise Fahrt, sein modernes Design und fortschrittliche technologische Funktionen, die ein Infotainmentsystem mit Unterstützung für Apple CarPlay und Android Auto umfassen.
Sicherungskastenbelegung Chevrolet Volt
Diese Seite zeigt den Sicherungskastenplan für den Chevrolet Volt, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Im Chevrolet Volt befinden sich die Sicherungskästen typischerweise in zwei Hauptbereichen: im Motorraum und im Innenraum des Fahrzeugs, normalerweise unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und das ordnungsgemäße Funktionieren des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
