Chevrolet Captiva (2006-2016) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Chevrolet Captiva (2006–2016), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Chevrolet Captiva (2006-2011) – Sicherungsplan
Baujahr: 2006, 2007, 2008, 2009, 2010, 2011.

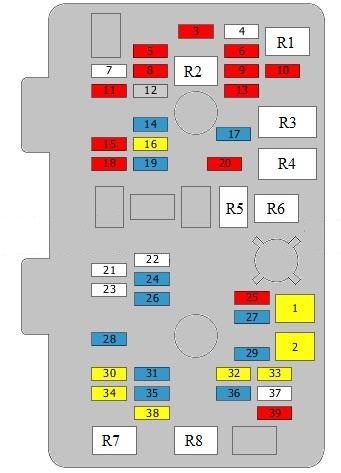

Sicherungskasten im Innenraum
Position des Sicherungskastens
Der interne Sicherungskasten befindet sich auf der linken Seite des Fußraums des Beifahrers
Sicherungsplan
| Nr | Ampere [A] | Geschützte Stromkreise |
|---|---|---|
| Nr | Ampere [A] | Geschützte Stromkreise |
| 1 | 20A | Fensterheber, Hauptschalter;
Schiebedachmodul. |
| 2 | 20A | Fensterheber, Hauptschalter |
| 3 | 10 A | Scheibenwaschpumpenrelais |
| 4 | Nicht verwendet | |
| 5 | 10 A | Airbag-Diagnosemodul |
| 6 | 10 A | Airbag-Diagnosemodul |
| 7 | Nicht verwendet | |
| 8 | 10 A | Nebelschlussleuchtenrelais |
| 9 | 10 A | Nebelschlussleuchtenrelais;
Kraftstoffpumpe; Kraftstoffstandsensor; Spiegelsteuerung; Kupplungsschalter. |
| 10 | 10 A | Audio-Uhr |
| 11 | 10 A | Karosseriesteuergerät (BCM) |
| 12 | 2A | Zündschalter;
Wegfahrsperre. |
| 13 | 10 A | Instrumentensatz;
Informationsanzeige-Steuergerät; Sicherheitsgurtwarnung. |
| 14 | 15A | Karosseriesteuergerät (BCM);
Multimedia-Steuergerät. |
| 15 | 10 A | SSPS |
| 16 | 20A | Karosseriesteuergerät (BCM) |
| 17 | 15A | Beheiztes Spiegelrelais |
| 18 | 10 A | Manuelle Klimaanlage;
Automatische Temperaturregelung (ATC); AQS-Sensor; Lüfter, Hochgeschwindigkeitsrelais; Einparkhilfe-Steuergerät; Zusätzlicher Sicherungs- und Relaiskasten im Motorraum. |
| 19 | 15A | Manuelle Klimaanlage;
Automatische Temperaturregelung (ATC); Datenverbindungsstecker (DLC). |
| 20 | 10 A | Heckklappenrelais |
| 21 | Nicht verwendet | |
| 22 | Nicht verwendet | |
| 23 | Nicht verwendet |
| Nr | Ampere [A] | Geschützte Stromkreise |
|---|---|---|
| 24 | 15A | Karosseriesteuergerät (BCM) |
| 25 | 10 A | Multimedia-Steuergerät |
| 26 | 15A | Karosseriesteuergerät (BCM) |
| 27 | 15A | Nebelscheinwerferrelais |
| 28 | 15A | Blinkerset;
Uhr; Audio; Fernbedienungsempfänger; Informationsanzeige-Steuergerät. |
| 29 | 15A | TCM |
| 30 | 20A | Sitzheizungsschalter |
| 31 | 15A | Karosseriesteuergerät (BCM) |
| 32 | 20A | 12V-Steckdose im Kofferraum |
| 33 | 20A | Zigarettenanzünder |
| 34 | 20A | 12V-Steckdose im Kofferraum |
| 35 | 15A | Karosseriesteuergerät (BCM) |
| 36 | 15A | Verriegelungsrelais |
| 37 | Nicht verwendet | |
| 38 | 20A | Zentralverriegelung |
| 39 | 10 A | Spiegelschalter;
Klappspiegel. |
| R1 | Scheibenwischerrelais vorne | |
| R2 | Nebelschlussleuchtenrelais | |
| R3 | Motorlaufrelais | |
| R4 | Zubehörrelais | |
| R5 | Heckklappenrelais | |
| R6 | Beheiztes Spiegelrelais | |
| R7 | Tür-Entriegelungsrelais | |
| R8 | Tür-Verriegelungsrelais |

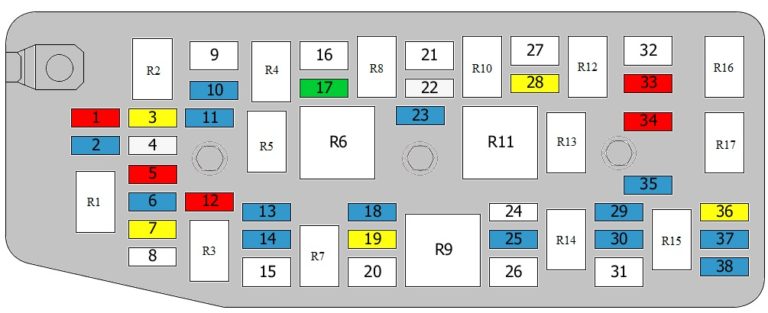

Sicherungskasten im Motorraum Chevrolet Captiva
Sicherungsplan
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | 10 A | Nicht verwendet |
| 2 | 15A | Nicht verwendet |
| 3 | 20A | Nicht verwendet |
| 4 | 25A | Nicht verwendet |
| 5 | 10 A | Rechter Scheinwerfer vorne;
Rechter Rückscheinwerfer. |
| 6 | 15A | TCM |
| 7 | 20A | Scheinwerferwaschanlage |
| 8 | Nicht verwendet | Scheibenwischermotor |
| 9 | 20A | Scheibenwischermotor |
| 10 | 15A | Scheinwerfer |
| 11 | 15A | Nebelscheinwerferrelais vorne |
| 12 | 10 A | Linker Scheinwerfer vorne;
Linker Rückscheinwerfer. |
| 13 | 15A | Rechter Scheinwerferspiegelschalter |
| 14 | 15A | Linker Scheinwerfer vorne |
| 15 | 30A | Entfeuchter |
| 16 | 60A | Sicherungskasten und Relais im Innenraum |
| 17 | 30A | Sitzheizungsschalter;
Elektrische Sitze; Datenverbindungsstecker. |
| 18 | 15A | Linker Scheinwerfer vorne;
Linker Rückscheinwerfer; Linkes vorderes Positions-/Blinklicht; Kennzeichenbeleuchtung. |
| 19 | 20A | Schiebedachmodul |
| 20 | 40A | Sicherungskasten und Relais im Innenraum |
| 21 | 40A | Sicherungskasten und Relais im Innenraum;
Lüftermotor. |
| 22 | 25A | Kühlgebläse-Relais |
| 23 | 15A | Hupenrelais |
| 24 | Nicht verwendet | |
| 25 | 15A | Bremslichtschalter |
| 26 | 30A | Zusätzlicher Kühlventilator |
| 27 | 40A | ABS-Modul |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 28 | 20A | ABS-Modul |
| 29 | 15A | Anhänger |
| 30 | 15A | Kraftstoffpumpenrelais |
| 31 | 30A | Hauptkühlgebläse |
| 32 | 20A | Anlasserrelais |
| 33 | 10 A | Anlasserrelais;
Hauptrelais. |
| 34 | 10 A | Klimakompressorrelais |
| 35 | 15A | Einspritzdüse;
Kühlgebläse; Klimakompressorrelais; Glühkerzensteuergerät; Kühlgebläse; Klimakompressorrelais; Sicherung und Sicherungskasten für zusätzliche Relais im Motorraum; Zündspule; Einspritzdüsen (Zylinder 1 – 3); Kühlgebläse; Klimakompressorrelais. |
| 36 | 20A | Motorsteuergerät |
| 37 | 15A | Magnetventil für Dämpferentlüftung;
AGR-Ventil; Nockenwellenpositionssensor; Drosselklappensteller; Ladedruckregelmagnet; Nockenwellenpositionssensor; Zündspule; Einspritzdüsen (Zylinder 4 – 6). |
| 38 | 15A | Beheizte Lambdasonden;
Motorsteuergerät; Motor des Saugrohrklappenstellers; Magnetventil für Einlassnockenwellenverstellung; Magnetventil für Auslassnockenwellenverstellung; Magnetventil für Kanisterspülung. |
| R1 | Scheinwerferwischerrelais | |
| R2 | Scheinwerferrelais, Fernlicht | |
| R3 | Scheinwerferwischerrelais | |
| R4 | Nebelscheinwerferrelais vorne | |
| R5 | Standlichtrelais | |
| R6 | Motorfunktionsrelais | |
| R7 | Entfeuchterrelais | |
| R8 | Wischerrelais | |
| R9 | Wischerrelais hohe/niedrige Geschwindigkeit | |
| R10 | Hupenrelais | |
| R11 | Lüftersteuerungsrelais | |
| R12 | Klimakompressorrelais | |
| R13 | Hauptkühlgebläse-Relais | |
| R14 | Kraftstoffpumpenrelais | |
| R15 | Zusätzliches Kühlgebläse-Relais | |
| R16 | Anlasserrelais | |
| R17 | Hauptrelais |

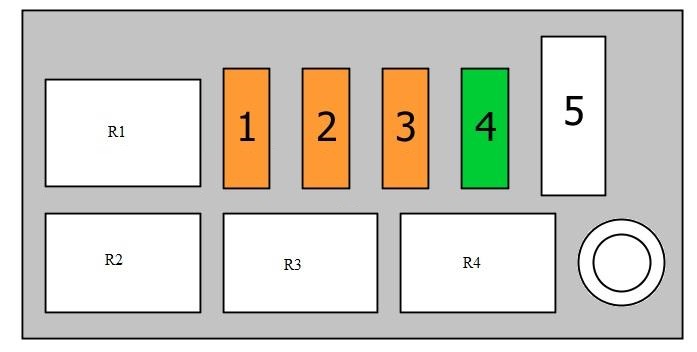

Zusätzlicher Sicherungskasten im Motorraum (nur Diesel)
Der zusätzliche Sicherungskasten im Motorraum (nur Diesel) befindet sich in der Mitte der Frontplatte.
Sicherungsplan
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 40A | PTC, Relais 3 |
| 2 | 40A | PTC, Relais 2 |
| 3 | 40A | PTC, Relais 1 |
| 4 | 30A | Kraftstofffilterheizungsrelais |
| 5 | 60A | Glühkerzensteuergerät |
| R1 | PTC, Relais 3 | |
| R2 | PTC, Relais 2 | |
| R3 | PTC, Relais 1 | |
| R4 | Kraftstofffilterheizungsrelais |
Chevrolet Captiva (2012-2016) – Sicherungskastenbelegung
Baujahr: 2012, 2013, 2014, 2015, 2016.
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Chevrolet Captiva Sport befinden sich im Sicherungskasten des Armaturenbretts (siehe Sicherungen „APO JACK (KONSOLE)“ (Zusatzsteckdose), „APO JACK (HINTERE LADUNG)“ (Zusatzsteckdose hinten) und „CIGAR“ (Zigarettenanzünder)).
Sicherungskasten Armaturenbrett
Lage des Sicherungskastens

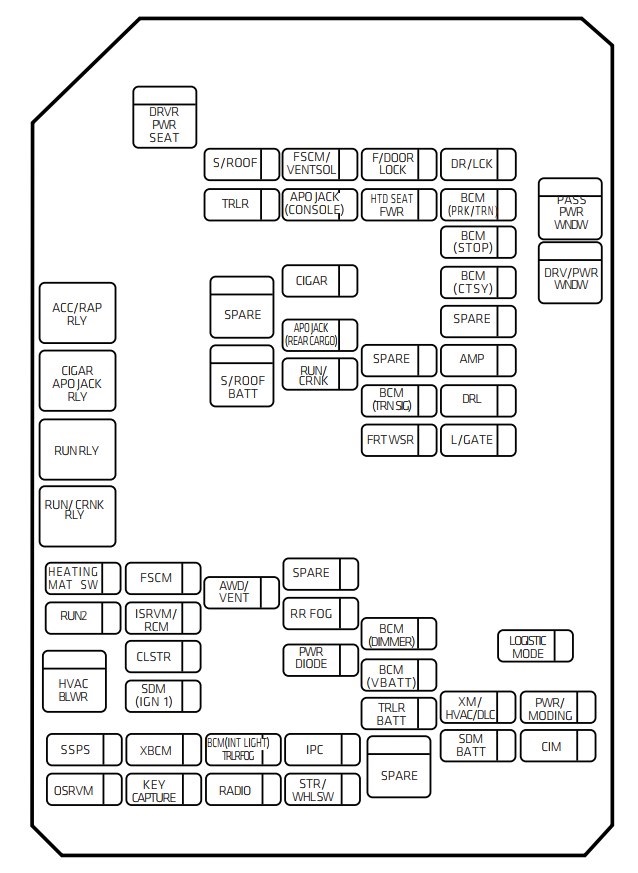

Befindet sich unter dem Armaturenbrett auf der Beifahrerseite, hinter der Mittelkonsolenabdeckung.
Sicherungskastenbelegung
Zuordnung von Sicherungen und Relais im Armaturenbrett
| Name | Beschreibung |
|---|---|
| Name | Beschreibung |
| AMP | Verstärker |
| APO JACK (KONSOLE) | Zusatzsteckdose |
| APO JACK (HINTERE LADUNG) | Zusatzsteckdose für hintere Ladung |
| AWD / VENT | Allradantrieb/Belüftung |
| BCM (CTSY) | Karosseriesteuergerät (Ambientebeleuchtung) |
| BCM (DIMMER) | Karosseriesteuergerät (Dimmer) |
| BCM (INT LIGHT) | Karosseriesteuergerät (Innenbeleuchtung) |
| BCM (PRK / TN) | Karosseriesteuergerät (Park-/Blinksignal) |
| BCM (STOP) | Karosseriesteuergerät (Bremslicht) |
| BCM (TRN SIG) | Karosseriesteuergerät (Blinker) |
| BCM (VBATT) | Karosseriesteuergerät (Batteriespannung) |
| CIGAR | Zigarettenanzünder |
| CIM | Kommunikationsintegrationsmodul |
| CLSTR | Instrumententafel |
| DRL | Tagfahrlicht |
| DR / LCK | Fahrertürverriegelung |
| DRVR PWR SEAT | Elektrischer Fahrersitz |
| DRV / PWR WNDW | Elektrische Fensterhebersteuerung |
| F/DOOR LOCK | Tankklappenverriegelung |
| FRT WSR | Frontscheibenwischer |
| FSCM | Kraftstoffsystem-Steuergerät |
| FSCM VENT SOL | Magnetventil für Kraftstoffsystem-Steuergerät-Entlüftung |
| HEATING MAT SW | Heizmatten-Schalter |
| HTD SEAT PWR | Beheizter Sitz |
| HVAC BLWR | Heizungs-, Lüftungs- und Klimaanlagengebläse |
| IPC | Instrumententafel |
| ISRVM / RCM | Innenspiegel-/Fernkompassmodul |
| Name | Beschreibung |
|---|---|
| KEY CAPTURE | Schlüsselerfassung |
| L / GATE | Heckklappe |
| LOGISTIC MODE | Logistikmodus |
| OSRVM | Außenspiegel |
| PASS PWR WNDW | Elektrisches Beifahrerfenster |
| PWR DIODE | Leistungsdiode |
| PWR / MODING | Leistungsmodulation |
| RADIO | Radio |
| RR FOG | Nebelschlussleuchten |
| RUN 2 | Batterie-Ein-Taste |
| RUN / CRNK | Kurbelwellenmechanismus |
| SDM (BATT) | Sicherheitsdiagnosemodul (Batterie) |
| SDM (IGN 1) | Sicherheitsdiagnosemodul (Zündung 1) |
| SPARE | Ersatz |
| S/ROOF | Schiebedach |
| S/ROOF BATT | Schiebedachbatterie |
| SSPS | Geschwindigkeitsabhängige Servolenkung |
| STR / WHL SW | Lenkradschalter |
| TRLR | Anhänger |
| TRLR BATT | Anhängerbatterie |
| XBCM | Karosseriesteuergerät für Export |
| XM / HVAC / DLC | SiriusXM Satellitenradio (falls vorhanden);
Heizung, Lüftung und Klimaanlage; Datenverbindungsanschluss. |
| Relais | |
| ACC / RAP RLY | Zubehörstromversorgung;
Zubehörstromversorgung starten. |
| CIGAR APO JACK RLY | Zigarettenanzünder und Zusatzsteckdose |
| RUN / CRN K RLY | Starten;
Kurbelwellenmechanismus. |
| RUN RLY | Starten |

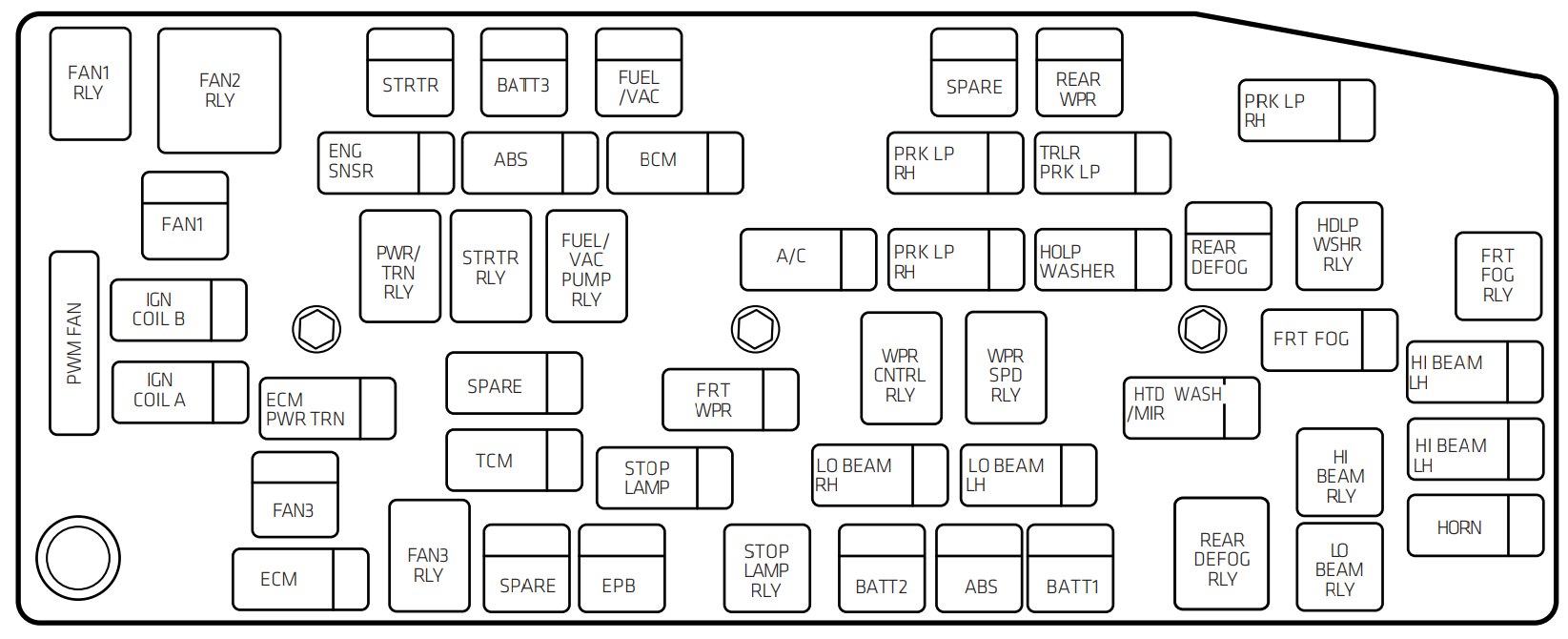

Sicherungskasten Motorraum
Lage des Sicherungskastens
Befindet sich im Motorraum.
Sicherungskastenbelegung
Zuordnung von Sicherungen und Relais im Motorraum
| Name | Beschreibung |
|---|---|
| Name | Beschreibung |
| ABS | Antiblockiersystem |
| A / C | Heizungs-, Lüftungs- und Klimaanlage |
| BATT1 | Sicherungskasten Armaturenbrett, Hauptstromversorgung 1 |
| BATT2 | Sicherungskasten Armaturenbrett, Hauptstromversorgung 2 |
| BATT3 | Sicherungskasten Armaturenbrett, Hauptstromversorgung 3 |
| BCM | Karosseriesteuergerät |
| ECM | Motorsteuergerät |
| ECM PWR TRN | Motor-/Getriebesteuergerät |
| ENG SNSR | Verschiedene Motorsensoren |
| EPB | Elektrische Parkbremse |
| FAN1 | Kühlerlüfter 1 |
| FAN3 | Kühlerlüfter 3 |
| FRTFOG | Nebelscheinwerfer |
| FRT WPR | Frontscheibenwischermotor |
| FUEL/VAC | Kraftstoffpumpe;
Vakuumpumpe. |
| HDLP WASHER | Scheinwerferwaschanlage |
| HI BEAM LH | Fernlichtscheinwerfer (links) |
| HI BEAM RH | Fernlichtscheinwerfer (rechts) |
| HORN | Hupe |
| WASH / MIR HTD | Beheizte Scheibenwaschflüssigkeit;
Beheizte Spiegel. |
| IGN COIL A | Zündspule A |
| IGN COIL B | Zündspule B |
| LO BEAM LH | Abblendlichtscheinwerfer (links) |
| LO BEAM RH | Abblendlichtscheinwerfer (rechts) |
| PRK LP LH | Parkleuchten (links) |
| Name | Beschreibung |
|---|---|
| PRK LP RH | Parkleuchten (rechts) |
| PRK LP RH | Parkleuchten (rechts) (europäische Parkleuchten) |
| PWM FAN | Pulsweitenmodulierter Lüfter |
| REAR DEFOG | Heckscheibenentfrostung |
| REARWPR | Heckscheibenwischermotor |
| SPARE | Unbenutzt |
| STOP LAMP | Bremsleuchten |
| STRTR | Anlasser |
| TCM | Getriebesteuergerät |
| TRLR PRK LP | Anhänger-Parkleuchten |
| Relais | |
| FAN1 RLY | Kühlerlüfter 1 |
| FAN2 RLY | Kühlerlüfter 2 |
| FAN3 RLY | Kühlerlüfter 3 |
| FRT FOG RLY | Nebelscheinwerfer |
| FUEL/VAC PUMP RLY | Relais Kraftstoffpumpe/Vakuumpumpe |
| HDLP WSHR RLY | Scheinwerferwaschanlage |
| HI BEAM RLY | Fernlicht |
| LO BEAM RLY | Abblendlicht |
| PWR / TRN RLY | Getriebesystem |
| REAR DEFOG RLY | Heckscheibenentfrostung |
| STOP LAMP RLY | Bremsleuchten |
| STRTR RLY | Anlasser |
| WPR CNTRL RLY | Wischersteuerung |
| WPR SPD RLY | Wischergeschwindigkeit |

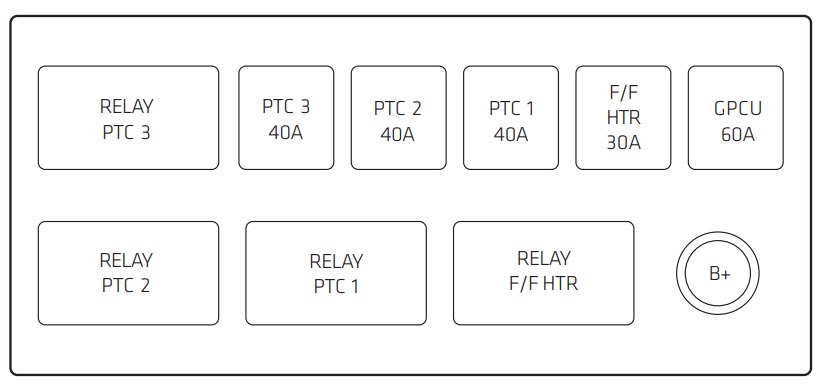

Sicherungskastenbelegung Motorraum Zusatz (nur Diesel)
Es wurden Informationen aus den Benutzerhandbüchern der Jahre 2013 und 2014 verwendet. Die Position und Funktion der Sicherungen in Fahrzeugen, die in anderen Zeiträumen hergestellt wurden, können abweichen.
