Chevrolet Aveo (2002-2020) – Sicherungskasten
In diesem Artikel finden Sie Schaltpläne des Sicherungskastens des Chevrolet Aveo (2002-2020), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Chevrolet Aveo (2002-2006) – Sicherungsplan
Baujahr: 2002, 2003, 2004, 2005, 2006.
Die Sicherung des Zigarettenanzünders (Steckdose) im Chevrolet Aveo befindet sich im Sicherungskasten im Armaturenbrett (siehe Sicherung „CIGAR JACK“ oder „LTR“).
Position des Sicherungskastens
Befindet sich auf der Fahrerseite im Armaturenbrett, hinter der Abdeckung.
Sicherungskasten-Diagramm (2003-2004)
Sicherungsbelegung im Armaturenbrett (2003-2004)
| Name | Beschreibung |
|---|---|
| Name | Beschreibung |
| CIGAR JACK | Zigarettenanzünder |
| HORN | Hupe |
| AUDIO, CLOCK | Uhr;
Radio. |
| STOP LAMP | Bremslicht |
| T/SIG | Blinksignal |
| METER, HAZARD | Instrumententafel;
Warnblinkanlage. |
| METER, CLOCK | Instrumententafel;
Uhr. |
| DOOR LOCK, RKE | Türverriegelung;
Schlüsselloser Fernzugang. |
| BACKUP LAMP | Rückfahrlicht |
| ECM, TCM | Motorsteuergerät;
Getriebesteuergerät. |
| ECM, TCM | Motorsteuergerät;
Getriebesteuergerät. |
| Name | Beschreibung |
|---|---|
| WIPER, WASHER | Scheibenwischer, Waschanlage |
| DIS, INJECTOR | Direktzündsystem;
Einspritzdüse. |
| ABS, ENG FUSE | Antiblockiersystem;
Motor-Sicherung. |
| AIRBAG | Airbag |
| HVAC BLOWER | HVAC-Gebläse |
| BLANK | Nicht verwendet |
| BLANK | Nicht verwendet |
| BLANK | Nicht verwendet |
| BLANK | Nicht verwendet |
| BLANK | Nicht verwendet |
| BLANK | Nicht verwendet |
| CLOCK, AUDIO | Uhr;
Radio. |
Sicherungskasten-Diagramm (2005-2006)
Sicherungsbelegung im Armaturenbrett (2005-2006)
| Name | Beschreibung |
|---|---|
| Name | Beschreibung |
| LTR | Zigarettenanzünder |
| HORN, REAR/FOG | Hupe;
Nebelschlussleuchten. |
| RADIO, CLK | Uhr;
Radio. |
| STOP | Bremslicht |
| TRN/SIG | Blinksignal |
| CLSTR, HAZRD | Instrumententafel;
Warnblinkanlage. |
| CLSTR, CLK | Instrumententafel;
Uhr. |
| DR/LCK | Türverriegelung;
Schlüsselloser Fernzugang. |
| BACK/UP | Rückfahrlicht |
| ECM, TCM | Motorsteuergerät;
Getriebesteuergerät. |
| ECM, TCM | Motorsteuergerät;
Getriebesteuergerät. |
| Name | Beschreibung |
|---|---|
| WPR, WSWA | Scheibenwischer, Waschanlage |
| DIS, INJECTOR | Direktzündsystem;
Einspritzdüse. |
| ENG FUSE | Motorsicherung |
| AIRBAG | Airbag |
| HVAC | HVAC-Gebläse |
| ABS | Antiblockiersystem |
| BLANK | Nicht verwendet |
| BLANK | Nicht verwendet |
| DIODE (ABS) | Diode des Antiblockiersystems |
| BLANK | Nicht verwendet |
| BLANK | Nicht verwendet |
| CLK, RADIO | Uhr;
Radio. |
Position des Sicherungskastens
Befindet sich im Motorraum, in der Nähe der Batterie.
Sicherungskasten-Diagramm (2003-2004)
Sicherungs- und Relaisbelegung im Motorraum (2003-2004)
| Name | Beschreibung |
|---|---|
| Name | Beschreibung |
| H/L HI RH | Scheinwerfer Fernlicht rechts |
| BLANK | Nicht verwendet |
| H/L HI LH | Scheinwerfer Fernlicht links |
| BLANK | Nicht verwendet |
| H/L LOW RH | Scheinwerfer Abblendlicht rechts |
| ILL RH | Beleuchtung rechts;
Beleuchtungskreis. |
| H/L LOW LH | Scheinwerfer Abblendlicht links |
| ILL LH | Beleuchtung links;
Kennzeichenbeleuchtung. |
| ROOM LAMP | Innenbeleuchtung |
| BLANK | Nicht verwendet |
| DEFOG | Heckscheibenheizung |
| SUN ROOF | Schiebedach |
| ILL LAMP | Beleuchtungsrelais |
| HORN | Hupe |
| HEAD LAMP | Scheinwerfer |
| FUEL PUMP | Kraftstoffpumpe |
| A/C COMP | Klimakompressor |
| FRT FOG | Nebelscheinwerfer vorne |
| BLOWER | Gebläse |
| ABS | Antiblockiersystem |
| Name | Beschreibung |
|---|---|
| IP F/BOX | Sicherungskasten Armaturenbrett |
| RAD FAN | Kühlerlüfter |
| IGN 2 | Zündung 2 |
| IGN 1 | Zündung 1 |
| POWER WINDOW | Fensterheber |
| FUSE SPARE | Ersatzsicherung |
| Relé | |
| BLANK | Nicht verwendet |
| RAD FAN LOW RELAY | Kühlerlüfter-Relais niedrige Geschwindigkeit |
| HEAD LAMP HIGH RELAY | Scheinwerfer-Fernlicht-Relais |
| HEAD LAMP LOW RELAY | Scheinwerfer-Abblendlicht-Relais |
| PWR WINDOW RELAY | Fensterheber-Relais |
| FOG LAMP RELAY | Nebelscheinwerfer-Relais |
| MAIN RELAY/FAN CONTROL RELAY | Hauptrelais/Lüftersteuerungsrelais |
| FUEL PUMP RELAY | Kraftstoffpumpenrelais |
| A/C COMP RELAY | Klimakompressor-Relais |
| (OPTION) MAIN RELAY | Hauptrelais (Option) |
| RAD FAN HI RELAY | Kühlerlüfter-Relais hohe Geschwindigkeit |
| ILLUMINATION RELAY | Beleuchtungsrelais |
| BLANK | Nicht verwendet |
Sicherungskasten-Diagramm (2005-2006)
Sicherungs- und Relaisbelegung im Motorraum (2005-2006)
| Name | Beschreibung |
|---|---|
| Name | Beschreibung |
| HI BEAM RT | Fernlicht Beifahrerseite |
| DIODE (FOG) | Nebelscheinwerfer-Diode |
| HI BEAM LT | Fernlicht Fahrerseite |
| BLANK | Nicht verwendet |
| LOW BEAM RT | Abblendlicht Beifahrerseite |
| ILLUM RT | Beleuchtung rechts;
Beleuchtungsschema. |
| LOW BEAM LT | Abblendlicht Fahrerseite |
| ILLUM LT | Beleuchtung links;
Kennzeichenbeleuchtung. |
| INT LTS | Innenbeleuchtung |
| BLANK | Nicht verwendet |
| DEFOG | Heckscheibenheizung |
| S/ROOF | Schiebedach |
| ILLUM LAMPS | Beleuchtungsrelais |
| HORN | Hupe |
| HEAD LAMPS | Scheinwerfer |
| FUEL | Kraftstoffpumpe |
| A/C | Klimakompressor |
| FOG LAMPS | Nebelscheinwerfer vorne |
| HVAC BLOWER | Heizung;
Lüftung; Klimaanlagengebläse. |
| ABS | Antiblockiersystem |
| Name | Beschreibung |
|---|---|
| I/P FUSE BATT | Sicherungskasten Armaturenbrett |
| COOL FAN | Kühlerlüfter |
| IGN 2 | Zündung 2 |
| BLANK | Leer |
| IGN 1 | Zündung 1 |
| PWR WNDW | Fensterheber |
| SPARE | Ersatz |
| Relé | |
| BLANK | Nicht verwendet |
| COOL FAN LOW | Kühlerlüfter niedrige Geschwindigkeit |
| HEAD LAMPS HI | Scheinwerfer Fernlicht |
| HEAD LAMPS LOW | Scheinwerfer Abblendlicht |
| PWR WNDW | Fensterheber |
| FRT FOG | Nebelscheinwerfer |
| COOL FN CNTRL | Kühlerlüftersteuerung |
| FUEL PUMP | Kraftstoffpumpe |
| A/C COMPRSR | Klimakompressor |
| COOL FAN HI | Kühlerlüfter hohe Geschwindigkeit |
| ILLUM LAMPS | Beleuchtungslampen |
| BLANK | Nicht verwendet |
Chevrolet Aveo (2007-2011) – Sicherungsplan
Baujahr: 2007, 2008, 2009, 2010, 2011.
Die Sicherungen für den Zigarettenanzünder (Steckdosen) im Chevrolet Aveo befinden sich im Sicherungskasten im Armaturenbrett. 2007, 2008 (Schrägheck) – siehe Sicherungen „LTR“ (Zigarettenanzünder) und „AUX LTR“ (Zusatz-Zigarettenanzünder)). 2007, 2008 (Limousine) – siehe Sicherung „CIGAR“ (Zigarettenanzünder, Zusatzsteckdose). 2009, 2010, 2011 – siehe Sicherungen „CIGAR“ (Zigarettenanzünder) und „SOKET“ (Steckdose).
Lage des Sicherungskastens
Instrumententafel
Der Sicherungskasten befindet sich auf der Fahrerseite im Armaturenbrett, hinter einer Abdeckung.

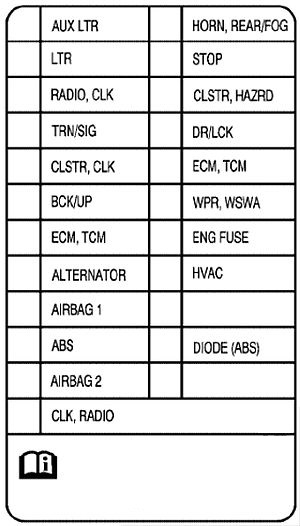

Sicherungsplan
2007, 2008 (Schrägheck)
Instrumententafel
Sicherungsbelegung im Armaturenbrett (2007, 2008 (Schrägheck))
| Name | Beschreibung |
|---|---|
| Name | Beschreibung |
| AUX LTR | Zusatz-Zigarettenanzünder |
| HORN, REAR/FOG | Hupe;
Nebelschlussleuchten. |
| LTR | Zigarettenanzünder |
| STOP | Bremslicht |
| RADIO, CLK | Radio;
Uhr. |
| CLSTR, HAZRD | Instrumententafel;
Warnblinkanlage; |
| TRN/SIG | Blinker |
| DR/LCK | Türverriegelung;
Schlüsselloser Fernzugang. |
| CLSTR, CLK | Instrumententafel;
Uhr. |
| ECM, TOM | Motorsteuergerät (ECM);
Getriebesteuergerät (TCM). |
| BACK/UP | Rückfahrlicht |
| Name | Beschreibung |
|---|---|
| WPR, WSWA | Scheibenwaschanlage |
| ECM, TOM | Motorsteuergerät (ECM);
Getriebesteuergerät (TCM). |
| ENG FUSE | Motorsicherung |
| ALTERNATOR | Lichtmaschine |
| HVAC | HVAC-Gebläse |
| AIRBAG 1 | Airbag 1 |
| BLANK | Nicht belegt |
| ABS | Antiblockiersystem (ABS) |
| DIODE (ABS) | Diode des Antiblockiersystems |
| AIRBAG 2 | Airbag 2 |
| BLANK | Nicht belegt |
| CLK, RADIO | Uhr;
Radio. |

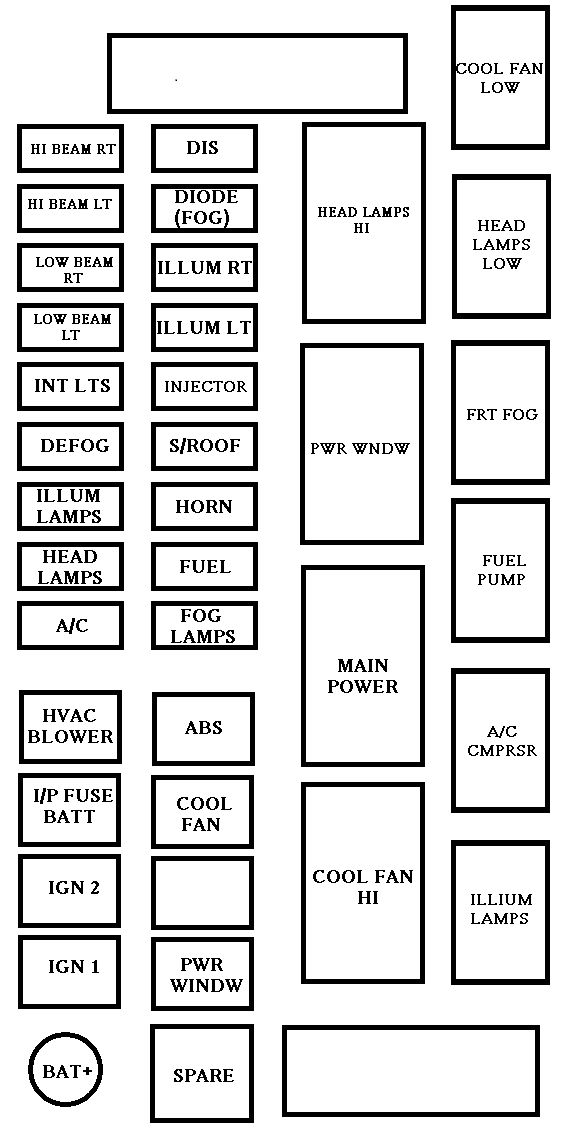

Motorraum
Sicherungs- und Relaisbelegung im Motorraum (2007, 2008 (Schrägheck))
| Name | Beschreibung |
|---|---|
| Name | Beschreibung |
| HI BEAM RT | Fernlichtscheinwerfer Beifahrerseite |
| DIS | Direktzündsystem |
| HI BEAM LT | Fernlichtscheinwerfer Fahrerseite |
| DIODE (FOG) | Nebelscheinwerferdiode |
| LOW BEAM RT | Abblendlichtscheinwerfer Beifahrerseite |
| ILLUM RT | Standlicht rechts;
Beleuchtungskreis. |
| LOW BEAM LT | Abblendlichtscheinwerfer Fahrerseite |
| ILLUM LT | Standlicht Fahrerseite;
Kennzeichenbeleuchtung. |
| INT LTS | Innenbeleuchtung |
| INJECTOR | Einspritzdüse |
| DEFOG | Heckscheibenheizung |
| S/ROOF | Schiebedach |
| ILLUM LAMPS | Beleuchtungsrelais |
| HORN | Hupe |
| HEAD LAMPS | Scheinwerfer |
| FUEL | Kraftstoffpumpe |
| A/C | Klimakompressor |
| FOG LAMPS | Nebelscheinwerfer |
| HVAC BLOWER | Heizung: Lüftung, Klimaanlagengebläse |
| ABS | Antiblockiersystem |
| Name | Beschreibung |
|---|---|
| I/P FUSE BATT | Sicherungskasten Armaturenbrett |
| COOL FAN | Kühlerlüfter |
| IGN 2 | Zündung 2 |
| BLANK | Leer |
| IGN 1 | Zündung 1 |
| PWR WNDW | Fensterheber |
| SPARE | Ersatz |
| Relais | |
| BLANK | Nicht belegt |
| COOL FAN LOW | Kühlerlüfter niedrige Geschwindigkeit |
| HEAD LAMPS HI | Fernlichtscheinwerfer |
| HEAD LAMPS LOW | Abblendlichtscheinwerfer |
| PWR WNDW | Fensterheber |
| FRT FOG | Nebelscheinwerfer |
| MAIN POWER | Hauptstrom |
| FUEL PUMP | Kraftstoffpumpe |
| A/C COMPRSR | Klimakompressor |
| COOL FAN HI | Kühlerlüfter hohe Geschwindigkeit |
| ILLUM LAMPS | Beleuchtungslampen |
| BLANK | Nicht belegt |
2007, 2008 (Limousine)
Instrumententafel
Sicherungsbelegung im Armaturenbrett (2007, 2008 (Limousine))
| Name | Beschreibung |
|---|---|
| Name | Beschreibung |
| SDM | Erkennungs- und Diagnosemodul |
| WIPER | Wischerschalter;
Wischermotor. |
| CLUSTER | Instrumententafel;
Bremslichtschalter; Diebstahlschutzmodus. |
| T/SIG | Blinker;
Warnblinkanlage. |
| EMS2 | Bremslichtschalter |
| EMS1 | Sicherungskasten Motorraum;
Hinterer H02S; Motorsteuergerät; VSS; Kraftstoffpumpe. |
| STOP LAMP | Bremslichtschalter |
| CIGAR | Zigarettenanzünder;
Steckdose. |
| AUDIO/CLOCK | Radio;
Uhr. |
| OBD | On-Board-Diagnose;
Wegfahrsperre. |
| ROOM LAMP | Kofferraumbeleuchtung;
Kofferraumentriegelungsschalter; Kombiinstrument; Innenbeleuchtung. |
| Name | Beschreibung |
|---|---|
| DEFOGGER | Heckscheibenheizung |
| SUNROOF | Schiebedachmodul (Option) |
| DRL | Tagfahrlicht |
| DOOR LOCK | Türverriegelung/-entriegelung |
| B/UP LAMP | Rückfahrlichter |
| HORN | Hupe |
| ELEC MIRROR | Spiegelsteuerschalter;
Innenbeleuchtung; Klimaanlagenschalter. |
| AUDIO/RKE | Radio;
Schlüsselloser Fernzugang; Uhr; Spiegelstromversorgung; Diebstahlschutzmodul. |
| DEFOG MIRROR | Spiegelstromversorgung (Entnebelung);
Klimaanlagenschalter. |
| BLANK | Nicht belegt |
| BLANK | Nicht belegt |
| BLANK | Nicht belegt |
Motorraum
Sicherungs- und Relaisbelegung im Motorraum (2007, 2008 (Limousine))
| Name | Beschreibung |
|---|---|
| Name | Beschreibung |
| BATT | Sicherungskasten Armaturenbrett |
| PK/LP LH | Standlicht Fahrerseite: Rücklicht |
| PK/LP RH | Standlicht Beifahrerseite; Rücklicht |
| IGN2/ST | Zündung |
| ACC/IGN1 | Zündung |
| HAZARD | Warnblinkanlage;
Diebstahlschutzsystem. |
| H/L LOW RH | Abblendlichtscheinwerfer Beifahrerseite |
| FAN HI | Kühlerlüfter hohe Geschwindigkeit |
| H/L LOW LH | Abblendlichtscheinwerfer Fahrerseite |
| FRT FOG | Nebelscheinwerfer (Option) |
| FAN LOW | Kühlerlüfter niedrige Geschwindigkeit |
| H/L HI | Fernlicht |
| A/C COMP | Klimakompressor (Option) |
| FUEL PUMP | Kraftstoffpumpe |
| SPARE | Ersatz |
| ABS | Antiblockiersystem (Option) |
| Name | Beschreibung |
|---|---|
| EMS2 | LEGR-Ventil, HO2S;
EVAP-Tankspülmagnetventil; CMP-Sensor. |
| P/WINDOW1 | Fensterheberschalter (Option) |
| ECU | Motorsteuergerät;
Getriebesteuergerät. |
| SPARE | Ersatz |
| EMS1 | Motorsteuergerät;
Einspritzdüse; Kühlerlüfter; Klimakompressor. |
| SPARE | Ersatz |
| Relais | |
| H/L LOW RELAY | Abblendlichtrelais |
| FAN HI RELAY | Relais für hohe Geschwindigkeit des Kühlerlüfters |
| FUEL PUMP RELAY | Kraftstoffpumpenrelais |
| P/WINDOW RELAY | Fensterheberrelais |
| PARK LAMP RELAY | Parklichtrelais |
| FRT FOG RELAY | Relais für vordere Nebelscheinwerfer |
| H/L HI RELAY | Fernlichtrelais |
| FAN LOW RELAY | Relais für niedrige Geschwindigkeit des Kühlerlüfters |
| A/C RELAY | Klimaanlagenrelais (Option) |
| MAIN RELAY | Hauptrelais |
2009, 2010, 2011
Instrumententafel
Sicherungsbelegung im Armaturenbrett (2009, 2010, 2011)
| Name | Beschreibung |
|---|---|
| Name | Beschreibung |
| AUDIO | Audio;
Uhr; Wegfahrsperre. |
| AUDIO/RKE | Klimaanlagenschalter;
Uhr; Spiegelstromversorgungsmodul Audio; Diebstahlschutzmodul; TPMS. |
| B/UP LAMP | PNP-Schalter;
Rückfahrlichtschalter. |
| BLANK | Nicht belegt |
| BLANK | Nicht belegt |
| BLANK | Nicht belegt |
| BLANK | Nicht belegt |
| CIGAR | Zigarettenanzünder |
| CLUSTER | Bremslichtschalter;
TPMS; Diebstahlschutzmodul. |
| DEFOG MIRROR | Spiegelstromversorgung;
Klimaanlagenschalter. |
| RR DEFOG | Heckscheibenheizung |
| DOOR LOCK | Türverriegelung |
| Name | Beschreibung |
|---|---|
| NA DRL | NA DRL-Schaltung |
| SPIEGEL/ SCHIEBEDACH | Spiegelsteuerschalter;
Innenbeleuchtung; Klimaanlagenschalter. |
| EMS 1 | Sicherungskasten Motorraum;
TCM; VSS; Kraftstoffpumpe. |
| EMS 2 | Bremslichtschalter |
| HORN | Hupe |
| OBD | DLC;
Wegfahrsperre. |
| KONSOLE/ RAUMBELEUCHTUNG | Kofferraumbeleuchtung;
Kofferraumentriegelungsschalter; IPC; Innenbeleuchtung. |
| SDM | Erkennungs- und Diagnosemodul |
| SOKET | Steckdose |
| STOP LAMP | Bremslichtschalter |
| SCHIEBEDACH | Schiebedachmodul (Option) |
| T/SIG | Warnblinkschalter |
| WISCHER | Wischerschalter;
Wischermotor. |
Motorraum
Sicherungs- und Relaisbelegung im Motorraum (2009, 2010, 2011)
| Name | Beschreibung |
|---|---|
| Name | Beschreibung |
| FAN HI | Relais für hohe Geschwindigkeit des Kühlerlüfters |
| ABS-1 | EBCM |
| ABS-2 | EBCM |
| SJB BATT | Sicherungskasten Armaturenbrett |
| ACC/IG1 | IGN1-Relais |
| IG2/ST | IGN2-Relais;
Anlasserrelais. |
| ACC/RAP | Sicherungskasten Armaturenbrett |
| P/WINDOW-2 | Fensterheberschalter |
| P/W WINDOW-1 | Fensterheberschalter |
| FAN LOW | Relais für niedrige Geschwindigkeit des Kühlerlüfters |
| A/CON | Klimakompressorrelais |
| PKP LH | Rücklicht (links);
Begrenzungslicht (links); Blinker (links) Positionslicht (links); Kennzeichenbeleuchtung (links). |
| PKLP RH | Rücklicht (rechts);
Begrenzungslicht (rechts); Blinker (rechts) Positionslicht (rechts); Kennzeichenbeleuchtung (rechts); I/P-Sicherungskasten. |
| ECU | ECM, TCM |
| FRT FOG | Relais für vordere Nebelscheinwerfer |
| F/PUMP | Kraftstoffpumpenrelais |
| HAZARD | Warnblinkschalter;
Motorhaubenkontaktschalter. |
| HDLP HI LH | Scheinwerfer (links);
IPC. |
| HDLP HI RH | Scheinwerfer (rechts) |
| Name | Beschreibung |
|---|---|
| IPC | IPC |
| HDLP LO LH | Abblendlichtscheinwerfer (links);
I/P-Sicherungskasten. |
| HDLP LO RH | Abblendlichtscheinwerfer (rechts) |
| EMS-1 | ECM;
Einspritzdüse. |
| DLIS | Anlasser |
| EMS-2 | EVAP-Tankspülmagnetventil;
Thermostatische Heizung; H02S-Sensor; MAF-Sensor. |
| SPARE | Nicht belegt |
| Relais | |
| F/PUMP RELAY | Kraftstoffpumpe |
| STARTER RELAY | Anlasser |
| PARK LAMP RELAY | Parklichter |
| FRONT FOG RELAY | Nebelscheinwerfer |
| HDLP HIGH RELAY | Fernlichtscheinwerfer |
| HDLP LOW RELAY | Abblendlichtscheinwerfer |
| FAN HIGH RELAY | Kühlerlüfter hohe Geschwindigkeit |
| FAN LOW RELAY | Kühlerlüfter niedrige Geschwindigkeit |
| A/CON RELAY | Klimaanlage |
| ENGINE MAIN RELAY | Hauptstrom |
| ACC/RAP RELAY | I/P-Sicherungskasten |
| ACC/RAP RELAY | Anlasser |
Chevrolet Aveo (2012-2020) – Sicherungsplan
Baujahr: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Sicherung Zigarettenanzünder (Steckdose) ist Sicherung Nr. 34 (CIGAR APO) im Sicherungskasten des Armaturenbretts.
Position des Sicherungskastens
Instrumententafel
Der Sicherungskasten befindet sich im Armaturenbrett (Fahrerseite) hinter der Abdeckung.
Motorraum
Der Sicherungskasten befindet sich im Motorraum neben der Batterie.
Sicherungspläne
2013, 2014, 2015, 2016
Instrumententafel

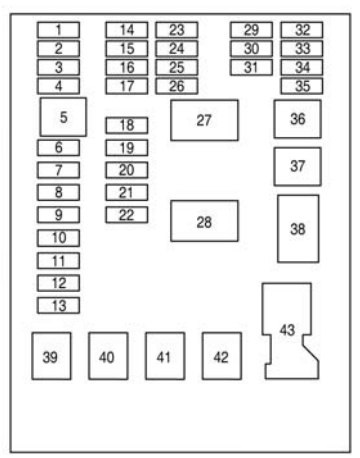

Sicherungsbelegung im Armaturenbrett (2013-2016)
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | DLIS |
| 2 | Datenanschluss |
| 3 | Airbag |
| 4 | Fensterheber |
| 5 | Reserve |
| 6 | Karosseriesteuergerät 8 |
| 7 | Karosseriesteuergerät 7 |
| 8 | Karosseriesteuergerät 6 |
| 9 | Karosseriesteuergerät 5 |
| 10 | Karosseriesteuergerät 4 |
| 11 | Karosseriesteuergerät 3 |
| 12 | Karosseriesteuergerät 2 |
| 13 | Karosseriesteuergerät 1 |
| 14 | Instrumententafel |
| 15 | OnStar |
| 16 | Ultraschall-Einparkhilfe hinten |
| 17 | Fahrerinformationszentrum |
| 18 | Audio |
| 19 | Anhänger |
| 20 | VLBS |
| 21 | CHEVYSTAR |
| Nr | Beschreibung |
|---|---|
| 22 | Heizung;
Lüftung; Klimaanlage. |
| 23 | HDLPALC |
| 24 | Kupplung |
| 25 | Blinkerset;
Automatische Insassenerkennung. |
| 26 | Airbag aktiviert;
Kurbel |
| 27 | Relais aktivieren |
| 28 | Heckklappenentriegelung |
| 29 | Anhänger aktivieren/Kurbel |
| 30 | Uhrfeder |
| 31 | Heizung, Lüftung und Klimaanlage |
| 32 | Reserve |
| 33 | Schiebedach |
| 34 | Zigarettenanzünder |
| 35 | Reserve |
| 36 | Elektrische Heckfenster |
| 37 | Elektrische Frontfenster |
| 38 | RAP/ACCY |
| 39 | DC/DC-Wandler |
| 40 | Schnelle Fenstersteuerung Fahrer hoch/runter |
| 41 | PTC2 |
| 42 | PTC1 |
| 43 | Batterieanschluss |
Motorraum (LUV- und LUW-Motoren)

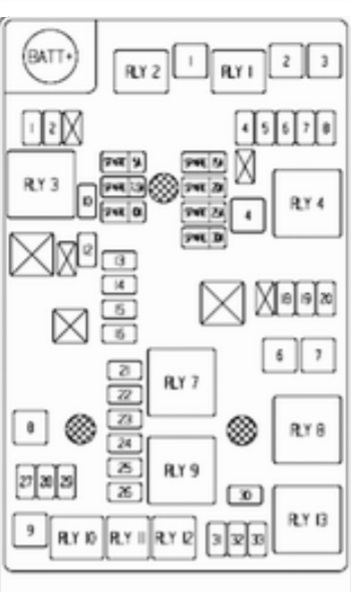

Sicherungs- und Relaisbelegung im Motorraum (LUV und LUW, 2013-2016)
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| Mini | |
| 1 | Bremsblockierventil |
| 2 | Schiebedach |
| 3 | Nicht verwendet |
| 4 | Heckscheibenwaschanlage |
| 5 | Einstellbare Spannungsregelung |
| 6 | Flüssigkeit für Blockiersystem |
| 7 | Automatische Insassenerkennung/ROS |
| 8 | Außenspiegel |
| 9 | Nicht verwendet |
| 10 | Heckscheibenheizung |
| 11 | Nicht verwendet |
| 12 | Beheizter Außenspiegel |
| 13 | Beheizter Vordersitz |
| 14 | Leistungssteuerungssystemmodul 1 |
| 15 | Flexibler Kraftstoff |
| 16 | Waschanlage |
| 17 | Kraftstoffpumpe (1,8 l) |
| 18 | Motorsteuergerät 5 |
| 19 | Leistungssteuerungssystemmodul 2/Nivellierung |
| 20 | Getriebesteuergerät 1 |
| 21 | Motorsteuergerät 1 |
| 22 | Spule |
| 23 | Motorsteuergerät 4 |
| 24 | Motorsteuergerät 3 |
| 25 | Motorsteuergerät 2 |
| 26 | Injektor;
Zündspule. |
| 27 | Motorsteuergerät |
| 28 | Klimakompressorkupplung |
| 29 | Getriebesteuergerät |
| Nr | Beschreibung |
|---|---|
| 30 | Hupe |
| 31 | Nebelscheinwerfer vorne |
| 32 | Abblendlicht links |
| 33 | Abblendlicht rechts |
| SPARE | Reserve |
| Typ J | |
| 1 | Blockiersystempumpe |
| 2 | Frontscheibenwischer |
| 3 | Lüfter |
| 4 | Start/Start IEC |
| 5 | Nicht verwendet |
| 6 | Kühlerlüfter K5 |
| 7 | Kühlerlüfter K4 |
| 8 | EVP |
| 9 | Start |
| Relais | |
| RLY 1 | Relais Frontscheibenwischersteuerung |
| RLY 2 | Relais Frontscheibenwischergeschwindigkeit |
| RLY 3 | Relais Heckscheibenheizung |
| RLY 4 | Relais Betrieb/Start |
| RLY 5 | Nicht verwendet |
| RLY 6 | Relais Kraftstoffpumpe (1,8 l) |
| RLY 7 | Relais Kühlerlüfter K2 (1,4 l) |
| RLY 8 | Relais Kühlerlüfter K3 (1,8 l);
Relais Hochstrom Kühlerlüfter K3 (1,4 l). |
| RLY 9 | Relais Übertragungssystem |
| RLY 10 | Relais Hochstrom aktivieren |
| RLY 11 | Relais Klimakompressorkupplung |
| RLY 12 | Relais Abblendlicht |
| RLY 13 | Relais Kühlerlüfter K1 |
Motorraum (LWE-Motor)
Sicherungs- und Relaisbelegung im Motorraum (LWE, 2013-2016)
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| Mini | |
| 1 | Bremsblockierventil |
| 2 | Schiebedach |
| 3 | Nicht verwendet |
| 4 | Variable Wasserpumpenleistung |
| 5 | Außenspiegel |
| 6 | AOS/ROS |
| 7 | ABS-Öl |
| 8 | Einstellbare Spannungsregelung |
| 9 | Heckscheibenwaschanlage |
| 10 | Nicht verwendet/IBS (falls in Ausstattung vorhanden) |
| 11 | Heckscheibenheizung |
| 12 | Nicht verwendet;
Elektrische Lenksäulenverriegelung (falls in Ausstattung vorhanden). |
| 13 | Nicht verwendet;
SAI-Ventil (falls in Ausstattung vorhanden). |
| 14 | Beheizter Außenspiegel |
| 15 | Beheizter Vordersitz |
| 16 | Leistungssteuerungssystemmodul 1 |
| 17 | Tankentlüftung |
| 18 | Scheibenwischer |
| 19 | Kraftstoffpumpe (falls in Ausstattung vorhanden) |
| 20 | Motorsteuergerät 5 |
| 21 | Leistungssteuerungssystemmodul 2/Nivellierung |
| 22 | Getriebesteuergerät 1/DC-DC-Wandler |
| 23 | Leistung der Zusatzwasserpumpe |
| 24 | Motorsteuergerät 1 |
| 25 | Spule |
| 26 | Motorsteuergerät 4 |
| 27 | Motorsteuergerät 3 |
| 28 | Motorsteuergerät 2 |
| 29 | Injektor/Zündspule |
| 30 | Motorsteuergerät |
| 31 | Klimakompressorkupplung |
| 32 | Getriebesteuergerät |
| 33 | Hupe |
| 34 | Nebelscheinwerfer vorne |
| Nr | Beschreibung |
|---|---|
| 35 | Abblendlicht links |
| 36 | Abblendlicht rechts |
| Typ J | |
| 1 | Frontscheibenwischer |
| 2 | Verriegelungssystempumpe |
| 3 | Lüfter |
| 4 | Start/Start IEC |
| 5 | REC |
| 6 | Kühlerlüfter K4 |
| 7 | Kühlerlüfter K5 |
| 8 | SAI-Pumpe (falls in Ausstattung vorhanden) |
| 9 | EVP |
| 10 | Start |
| Mikro-Relais | |
| RLY 1 | Frontscheibenwischersteuerung |
| RLY 3 | Frontscheibenwischergeschwindigkeit |
| Relais HC-Mikro | |
| RLY 7 | Zusatzwasserpumpenversorgung (falls in Ausstattung vorhanden) |
| RLY 12 | Start |
| Relais U-Mikro | |
| RLY 2 | Variable Wasserpumpenleistung |
| RLY 6 | Nicht verwendet/SAI-Ventil (falls in Ausstattung vorhanden) |
| RLY 8 | Kraftstoffpumpe (falls in Ausstattung vorhanden) |
| RLY 13 | Klimakompressorkupplung |
| RLY 14 | Abblendlicht |
| Mini-Relais | |
| RLY 4 | Heckscheibenheizung |
| RLY 5 | Lauf/Manuelle Kurbel |
| RLY 9 | SAI-Pumpe (falls in Ausstattung vorhanden) |
| RLY 10 | Kühlerlüfter K3 |
| RLY 11 | P/T |
| RLY 15 | Kühlerlüfter K1 |
2017, 2018, 2019, 2020
Instrumententafel
Sicherungsbelegung im Armaturenbrett (2017, 2018)
| Name | Beschreibung |
|---|---|
| Name | Beschreibung |
| DLS | Logischer Einschaltschalter |
| DLC | Datenanschluss |
| SDM | Sensor- und Diagnosemodul |
| L/GATE | Heckklappe |
| PWR WNDW REAR | Elektrisches Fenster hinten |
| BCM8 | Karosseriesteuergerät 8 |
| BCM7 | Karosseriesteuergerät 7 |
| BCM6 | Karosseriesteuergerät 6 |
| BCM5 | Karosseriesteuergerät 5 |
| BCM4 | Karosseriesteuergerät 4 |
| BCM3 | Karosseriesteuergerät 3 |
| BCM2 | Karosseriesteuergerät 2 |
| BCM1 | Karosseriesteuergerät 1 |
| IPC | Instrumententafel |
| TELEMATICS | Telematik |
| PAS/SBSA | Einparkhilfesystem;
Totwinkel-Warnsystem. |
| RAIN SNSR | Scheibenwischer mit Regensensor |
| AUDIO | Audio |
| TRAILER1 | Anhänger 1 |
| Name | Beschreibung |
|---|---|
| LDW/FCA | Spurverlassenswarnung;
Frontkollisionswarnung. |
| CGM | Zentrales Gateway-Modul |
| HVAC1 | Heizung, Lüftung und Klimaanlage 1 |
| HLLD SW | Automatischer Scheinwerfer-Nivellierschalter |
| IPC/AOS | Instrumententafel;
Anzeige der automatischen Insassenerkennung. |
| SPARE | — |
| TRAILER2 | Anhängerkupplung 2 |
| CLOCKSPRING | Airbag-Satz |
| HVAC2 | Heizung, Lüftung und Klimaanlage 2 |
| HTD STR WHL | Beheiztes Lenkrad |
| SPARE | — |
| S/ROOF SW | Schiebedachschalter |
| CIGAR APO | Zusätzliche Stromversorgung |
| ESCL | Elektrische Lenksäulenverriegelung |
| PWR WNDW FRONT | Elektrische Frontfenster |
| IRAP ACCY | IRAP-Zubehör |
| BATT CONN | Batterieanschluss |
| RUN RELAY | Schaltrelais |
| L/GATE RELAY | Heckklappenrelais |
| IRAP RELAY | IRAP-Relais |
| RAP/ACCY RELAY | Zubehörstromversorgung beibehalten;
Zubehörrelais. |
Der Chevrolet Aveo (2002-2020)
Der Chevrolet Aveo, produziert von 2002 bis 2020, ist ein Kompaktwagen, der aufgrund seiner Erschwinglichkeit und Praktikabilität an Popularität gewann. Dieses Modell war in verschiedenen Karosserievarianten erhältlich, darunter Schrägheck und Limousine, was den Kunden die Wahl nach ihren Vorlieben ermöglichte. Der Chevrolet Aveo war mit verschiedenen Motorisierungen ausgestattet, wobei am häufigsten Benzinmotoren mit einem Hubraum von 1,2 bis 1,6 Litern vorkamen. Diese Motoren waren bekannt für ihre Zuverlässigkeit und Wirtschaftlichkeit, was den Aveo zu einer idealen Wahl für Stadt- und Überlandfahrten machte.
Sicherungsbelegungsplan Chevrolet Aveo
Diese Seite zeigt den Sicherungsbelegungsplan für den Chevrolet Aveo, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und effizienten Betrieb des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen.
