Volvo S40 und V40 (1995-2004) – Sicherungskasten
Volvo S40 und V40 (1995-2004) – Sicherungskastenbelegung
Baujahr: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volvo S40 und V40 ist die Sicherung 2 und 9 im Sicherungskasten in der Kabine.

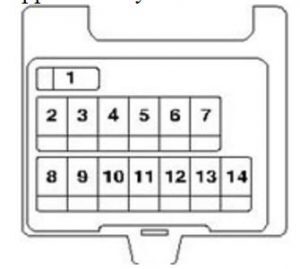

Kabine
Wenn eines der elektrischen Elemente nicht mehr funktioniert, handelt es sich in der Regel um eine durchgebrannte Sicherung. Im V40 und S40 befindet sich der Sicherungskasten im Motorraum und in der Kabine. Die Stromstärke kann in den Abdeckungen jedes Sicherungskastens gefunden werden
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| 1 | Lüftermotor;
usw. |
25 |
| 2 | Zigarettenanzünder;
Zubehör. |
20 |
| 3 | Zubehör;
Elektrische Fensterheber; Elektrische Spiegel. |
10 |
| 4 | ECM für DSA/ABS/CEM. | 10 |
| 5 | Sitzheizung | 20 |
| 6 | Tastenbeleuchtung:
Winter-/Sport-/DSA-Scheinwerfer, CEM, Blinker |
15 |
| 7 | Tempomat;
Getriebesperre; SRS; Alarm. |
10 |
| 8 | Warnblinkanlage;
Zentralverriegelung; Blinker. |
15 |
| 9 | Audiosystem;
Zigarettenanzünder; Zubehör; Elektrisch verstellbarer Beifahrersitz. |
15 |
| 10 | Frontscheibenwischer und Scheibenwaschanlage | 20 |
| 11 | SRS, ECM für DSA/Motor/Getriebe, Instrument, Wegfahrsperre | 10 |
| 12 | Schiebedach;
Heizung; Klimaanlage; Alarm; Sicherheitsgurt-Erinnerung; |
15 |
| 13 | OBD II Stecker;
Bremslichter. |
15 |
| 14 | Frontscheibenwischer;
Scheinwerferwischer; Front- und Heckscheibenwaschanlage. |
20 |
| Nr | Beschreibung | Ampere [A] |
|---|---|---|

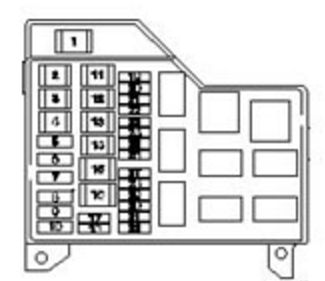

| Nr | Beschreibung | Ampere [A] |
| 1 | Stromversorgung der Sicherungen 2, 3, 4, 5, 6 und 7 | 120 |
| 2 | Stromversorgung der Sicherungen im Sicherungskasten der Kabine | 50 |
| 3 | Heckscheiben- und Spiegelheizung | 25 |
| 4 | Elektrische Sitze | 30 |
| 5 | Alarm;
Schlüssellose Fernbedienung; Radio; Hintere Leseleuchten; Beleuchtung; Start-/Kofferraum-/Handschuhfachbeleuchtung; Beleuchtung des Kosmetikspiegels; Antennenstromversorgung; Schlüsselerinnerung.; |
10 |
| 6 | Zentralverriegelung | 20 |
| 7 | Klimakompressor;
Kondensatorlüfter. |
10 |
| 8 | Vordere/hintere Nebelscheinwerfer | 20 |
| 9 | Linkes Abblendlicht | 15 |
| 10 | Rechtes Abblendlicht | 10 |
| 11 | – | – |
| Nr | Beschreibung | Ampere [A] |
|---|---|---|
| 12 | ABS | 50 |
| 13 | Motor, Wegfahrsperre | 20 |
| 14 | Starten | 40 |
| 15 | Kühlmittelventilator | 30 |
| 16 | Elektrische Fensterheber (inkl. Auto-Absenkfunktion) | 30 |
| 17 | Hupe;
Alarm. |
15 |
| 18 | Positionslichter;
Dimmer. |
10 |
| 19 | Fernlicht | 15 |
| 20 | Kraftstoffpumpe | 15 |
| 21 | Motorelemente | 10 |
| 22 | Vakuumpumpe | 15 |
| 23 | Positionslichter;
Rückleuchten; Kennzeichenbeleuchtung. |
10 |
Über Volvo S40 und V40 (1995-2004)
Die Volvo S40 und V40, die von 1995 bis 2004 produziert wurden, sind kompakte Automobile, die eine Kombination aus schwedischem Design und Sicherheit bieten. Diese Modelle sind bekannt für ihre Zuverlässigkeit und ihren Komfort und bieten verschiedene Motorisierungsoptionen. Zu den verfügbaren Motoren gehörten sowohl Benzin- als auch Dieselvarianten mit einem Hubraum von 1,6 bis 2,0 Litern. Dank ihres eleganten Designs und ihrer praktischen Abmessungen wurden diese Fahrzeuge bei Fahrern beliebt, die ein zuverlässiges und stilvolles Auto für den täglichen Gebrauch suchten.
Sicherungsbelegung Volvo S40 und V40
Diese Seite zeigt die Sicherungsbelegung für die Modelle Volvo S40 und V40, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Fahrgastraum, unter dem Armaturenbrett oder im Motorraum. Die Diagramme zeigen die Sicherungsnummern, ihre Amperezahl und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit der gleichen Amperezahl zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion der elektrischen Komponenten in Ihrem Fahrzeug zu gewährleisten.
