Subaru Outback (2010-2012) – Sicherungskasten
Subaru Outback (2010-2012) – Sicherungskastenbelegung
Baujahr: 2010, 2011, 2012.
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Subaru Outback (2010-2012) sind die Sicherungen 13 und 20 im Sicherungskasten des Armaturenbretts.

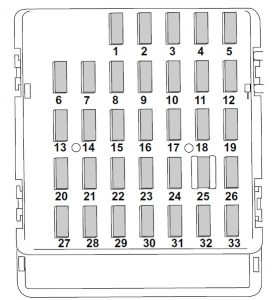

Sicherungskasten im Innenraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Anhängerkupplung |
| 2 | 20 | Elektrisches Fenster hinten (linke Seite) |
| 3 | 20 | Elektrisches Fenster (Fahrerseite) |
| 4 | 7,5 | Navigationssystem;
Frontscheibenwischer-Enteiser; Schiebedach. |
| 5 | 7,5 | Kombinationsinstrument |
| 6 | 7,5 | Elektrische Rückspiegel |
| 7 | 7,5 | Integrierte Einheit |
| 8 | 15 | Bremslicht |
| 9 | 15 | Sitzheizungsrelais |
| 10 | 7,5 | Stromversorgung (Batterie) |
| 11 | 7,5 | Aktiviert das Einheitssignal |
| 12 | 15 | Integrierte Einheit;
Automatikgetriebe. |
| 13 | 20 | Steckdose |
| 14 | — | — |
| 15 | 20 | Elektrisches Fenster hinten (rechte Seite) |
| 16 | — | — |
| 17 | 15 | Frontscheibenwischer-Enteiser |
| 18 | 7,5 | Rückfahrlicht |
| 19 | 7,5 | Elektronische Feststellbremse;
Hill Holder System Einheit. |
| 20 | 10 | Zubehörsteckdose |
| 21 | 7,5 | Anlassermotorrelais |
| 22 | 15 | Klimaanlage |
| 23 | — | — |
| 24 | 15 | Audio, Navigationssystem |
| 25 | 15 | SRS Airbag System |
| 26 | 7,5 | Hauptlüfter |
| 27 | 30 | Fensterheberrelais |
| 28 | — | — |
| 29 | 20 | Elektrisches Fenster (Beifahrerseite) |
| 30 | — | — |
| 31 | 7,5 | Automatische Klimaanlage |
| 32 | — | — |
| 33 | 7,5 | ABS;
Fahrdynamikregelungskomponente; Servolenkung. |

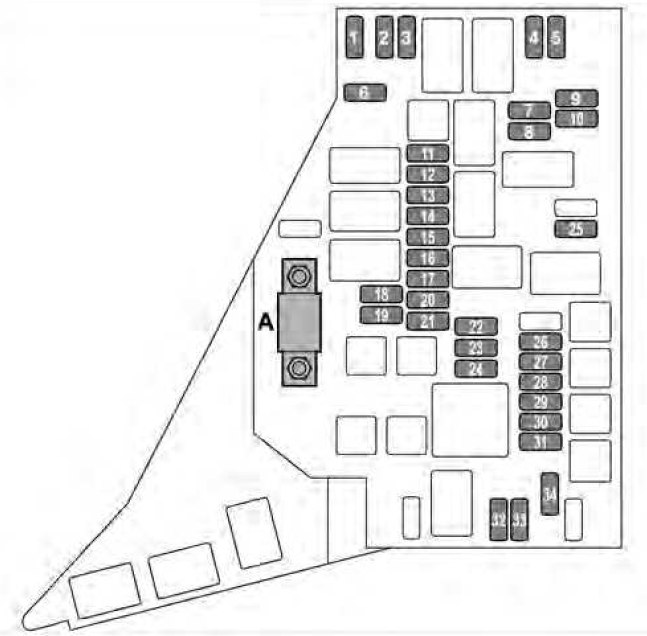

Sicherungskasten im Motorraum
| Nr. | Ampere [A] | Beschreibung |
| 1 | 7,5 | CVT-Steuergerät |
| 2 | 7,5 | Tieftonhorn |
| 3 | 7,5 | Hochtonhorn |
| 4 | 15 | Abblendlicht (rechte Seite) |
| 5 | 15 | Abblendlicht (linke Seite) |
| 6 | 20 | Kraftstoffpumpe |
| 7 | 10 | Fernlicht (linke Seite) |
| 8 | 10 | Fernlicht (rechte Seite) |
| 9 | 20 | CVT-Getriebesteuergerät |
| 10 | 7,5 | Lichtmaschine |
| 11 | 20 | Schiebedach |
| 12 | 7,5 | Motorsteuergerät |
| 13 | 15 | Motorsteuergerät |
| 14 | 15 | Zündspule |
| 15 | 15 | Motorsteuergerät |
| 16 | 15 | Motorsteuergerät |
| 17 | 15 | Automatikgetriebe-Steuergerät |
| 18 | 10 | Beleuchtung |
| 19 | 10 | Rücklichtkombination |
| 20 | 15 | Warnblinkanlage und Blinker (Karosseriesteuergerät) |
| 21 | 20 | Türverriegelung (Karosseriesteuergerät) |
| 22 | 15 | Heckscheibenwischer, Heckscheibenwaschanlage |
| 23 | 10 | Frontscheibenwischer |
| 24 | 30 | Frontscheibenwischer |
| 25 | 25 | Heckscheibenenteiser;
Spiegelheizung; Frontscheibenwischer-Enteiser. |
| 26 | 15 | Gebläsemotoren |
| 27 | 15 | Gebläsemotoren |
| 28 | 25 | Audioeinheit |
| 29 | 25 | Zusatzlüfter |
| 30 | 25 | Hauptlüfter |
| 31 | 30 | ABS/Fahrdynamikregelung |
| 32 | 10 | Nebelscheinwerfer (rechte Seite) |
| 33 | 10 | Nebelscheinwerfer (linke Seite) |
| 34 | 10 | Reserve (Karosseriesteuergerät) |
| A | Hauptsicherung | |
Über den Subaru Outback (2010-2012)
Der Subaru Outback der Baujahre 2010 bis 2012 ist ein beliebtes Modell unter Fahrzeugliebhabern, die Zuverlässigkeit und Vielseitigkeit suchen. Dieses Modell kombiniert SUV- und Kombi-Elemente, was es ideal für Familien und Abenteurer macht. Der Outback ist bekannt für seine Fähigkeit, dank Allradantrieb verschiedene Terrains zu bewältigen. Es werden verschiedene Motoren angeboten, darunter Vierzylinder- und Sechszylinder-Varianten, die ausreichend Leistung für den täglichen Gebrauch und längere Fahrten bieten. Der Innenraum ist geräumig und komfortabel, mit vielen modernen Technologien, die den Komfort und die Sicherheit der Passagiere erhöhen.
Sicherungskastenbelegung Subaru Outback
Diese Seite zeigt die Sicherungskastenbelegung für den Subaru Outback der Baujahre 2010 bis 2012. Bei diesem Modell befindet sich der Sicherungskasten an zwei Hauptstellen: unter der Motorhaube und im Fahrzeuginnenraum, normalerweise unter dem Armaturenbrett auf der Fahrerseite. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und das ordnungsgemäße Funktionieren der elektrischen Komponenten in Ihrem Fahrzeug.
