Subaru WRX (2015-2017) – Sicherungskasten
Subaru WRX (2015-2017) – Sicherungsplan
Baujahr: 2015, 2016, 2017.
Die Sicherungen des Zigarettenanzünders (Steckdose) im Subaru Impreza sind die Sicherung 4 im Sicherungskasten des Armaturenbretts.

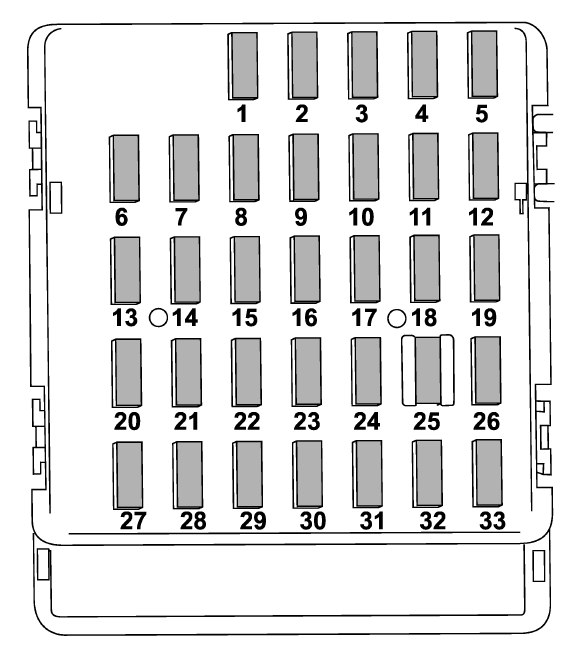

Armaturenbrett
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 20 | (Nicht verfügbar) |
| 2 | 7,5 | Kombinierter Kilometerzähler |
| 3 | 15 | Türschloss |
| 4 | 10 | Relais für Frontscheibenwischer-Enteiser |
| 5 | — | — |
| 6 | 7,5 | Elektrische Rückspiegel;
Sitzheizungsrelais. |
| 7 | 10 | Kombinierter Kilometerzähler;
Integrierte Einheit. |
| 8 | 7,5 | Bremslicht |
| 9 | 7,5 | Frontscheibenwischer-Enteiser |
| 10 | 7,5 | Stromversorgung (Batterie) |
| 11 | 7,5 | Einheitssignalschalter |
| 12 | 15 | Getriebesteuergerät;
Motorsteuergerät; Integrierte Einheit. |
| 13 | 20 | Zubehörsteckdose (Mittelkonsole) |
| 14 | 10 | Positionslicht;
Rücklicht; Kombiniertes Rücklicht. |
| 15 | 10 | Kofferraumbeleuchtung;
Schlüssellose Einheit. |
| 16 | 7,5 | Beleuchtung |
| 17 | 15 | Sitzheizung |
| 18 | 10 | Rückfahrlicht |
| 19 | – | Tagfahrlicht |
| 20 | 10 | Zubehörsteckdose (Armaturenbrett) |
| 21 | 7,5 | Anlasserrelais |
| 22 | 10 | Klimaanlage;
Spule des Heckscheibenenteiser-Relais. |
| 23 | — | — |
| 24 | 10 | Audioeinheit;
Navigationssystem (falls vorhanden). |
| 25 | 15 | Airbag-SRS-System |
| 26 | 7,5 | Fensterheberrelais;
Hauptlüfterrelais des Kühlers. |
| 27 | 15 | Lüfter |
| 28 | 15 | Lüfter |
| 29 | 10 | Nebelscheinwerfer |
| 30 | — | — |
| 31 | 7,5 | Automatische Klimaanlage;
Integrierte Einheit. |
| 32 | 7,5 | Kupplungsschalter;
Lenkungsverriegelungs-Steuergerät. |
| 33 | 7,5 | Dynamisches Fahrzeugsteuergerät |

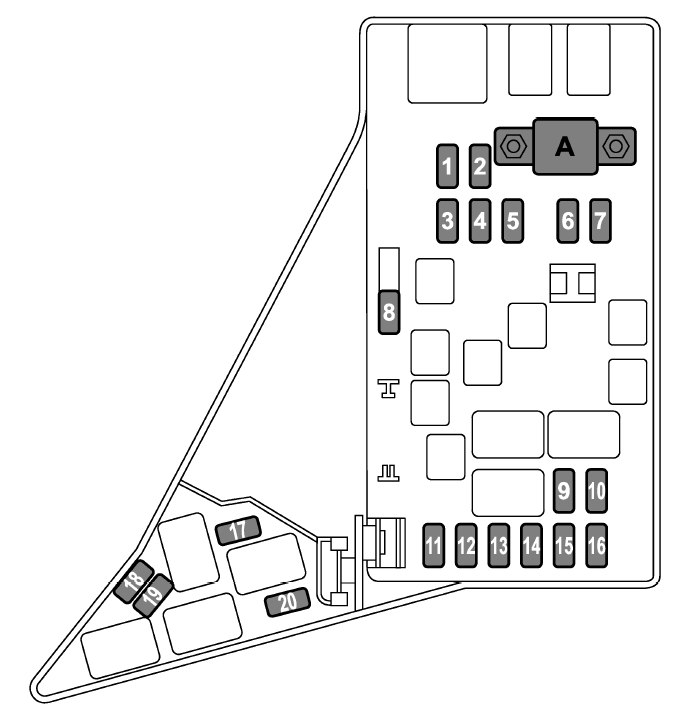

Motorraum (STI)
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| A | Hauptsicherung | |
| 1 | 30 | ABS-Einheit;
Dynamisches Fahrzeugsteuergerät. |
| 2 | 25 | Hauptlüfter (Kühlerlüfter) |
| 3 | 25 | Zusatzlüfter (Kühlerlüfter) |
| 4 | — | — |
| 5 | 25 | Audio |
| 6 | 30 | Scheinwerfer (Abblendlicht) |
| 7 | 15 | Scheinwerfer (Fernlicht) |
| 8 | 20 | Reserve |
| 9 | 15 | Hupe |
| 10 | 25 | Heckscheibenheizung;
Spiegelheizung. |
| 11 | 15 | Kraftstoffpumpe |
| 12 | 10 | Getriebesteuergerät |
| 13 | 7,5 | Motorsteuergerät |
| 14 | 15 | Warnblinkanlage und Blinker |
| 15 | 15 | Heckrelais und Beleuchtung |
| 16 | 7,5 | Lichtmaschine |
| 17 | — | — |
| 18 | 20 | Einspritzdüsen |
| 19 | 15 | Scheinwerfer (Abblendlicht – rechts) |
| 20 | 15 | Scheinwerfer (Abblendlicht – links) |

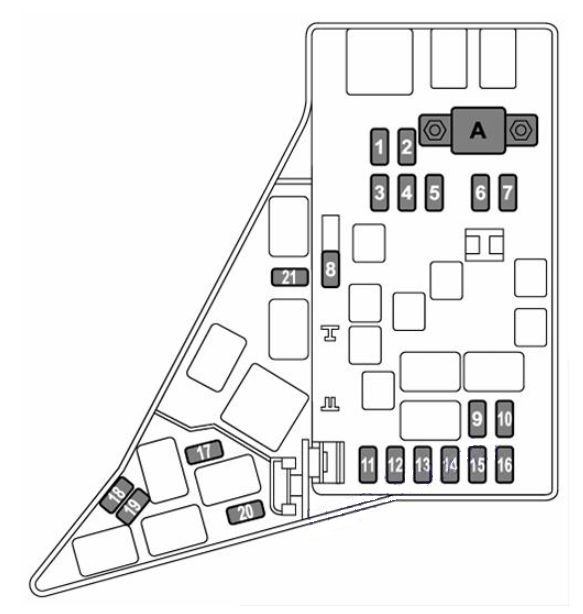

Motorraum (STI)
| Sicherung | Ampere [A] | Beschreibung |
|---|---|---|
| A | Hauptsicherung | |
| 1 | 30 | ABS-Einheit;
Dynamisches Fahrzeugsteuergerät. |
| 2 | 25 | Hauptlüfter (Kühlerlüfter) |
| 3 | 25 | Zusatzlüfter (Kühlerlüfter) |
| 4 | — | — |
| 5 | 25 | Audio |
| 6 | 30 | Scheinwerfer (Abblendlicht) |
| 7 | 15 | Scheinwerfer (Fernlicht) |
| 8 | 20 | Reserve |
| 9 | 15 | Hupe |
| 10 | 25 | Heckscheibenheizung;
Spiegelheizung. |
| 11 | 15 | Kraftstoffpumpe |
| 12 | 20 | Getriebesteuergerät |
| 13 | 7,5 | Motorsteuergerät |
| 14 | 15 | Warnblinkanlage und Blinker |
| 15 | 15 | Heckrelais und Beleuchtung |
| 16 | 7,5 | Lichtmaschine |
| 17 | — | |
| 18 | 20 | Einspritzdüsen |
| 19 | 15 | Scheinwerfer (Abblendlicht – rechts) |
| 20 | 15 | Scheinwerfer (Abblendlicht – links) |
Über den Subaru WRX (2015-2017)
Der Subaru WRX der Baujahre 2015 bis 2017 ist bekannt für seinen sportlichen Charakter und seinen leistungsstarken Motor. Dieses Modell bietet Allradantrieb, der eine hervorragende Traktion und Stabilität auf der Straße gewährleistet. Der WRX ist mit einem 2,0-Liter-Turbo-Boxermotor ausgestattet, der hohe Leistung und Fahrdynamik bietet. Der Innenraum des Fahrzeugs ist auf Komfort und moderne Technologien ausgelegt, was ihn zur idealen Wahl für Sportwagenliebhaber macht, die Zuverlässigkeit und Leistung in einem Paket suchen.
Sicherungsplan des Subaru WRX
Diese Seite zeigt den Sicherungsplan für den Subaru WRX, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Innenraum des Fahrzeugs unter dem Armaturenbrett, und ein weiterer kann im Motorraum untergebracht sein. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist unerlässlich, um die ordnungsgemäße Funktion der elektrischen Komponenten des Fahrzeugs zu gewährleisten.
