Subaru Forester SG (2003-2008) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Subaru Forester SG (2003–2008), erhalten Informationen zur Position der Sicherungspaneele im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Subaru Forester
Gilt für Neufahrzeuge in den Jahren:
2003, 2004.
Instrumententafel
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15A | Heizungsgebläse |
| 2 | 15A | Heizungsgebläse |
| 3 | 15A | Elektrische Türverriegelung, schlüssellose Fernbedienung |
| 4 | 20A | Zigarettenanzünder, elektrische Spiegel |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15A | SRS Airbag |
| 7 | 15A | Nebelscheinwerfer |
| 8 | 20A | ABS-Magnetventil |
| 9 | 15A | Radio |
| 10 | Leer | |
| 11 | 15A | Motorstartsystem, SRS Airbag, AT-Steuerungssystem |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 12 | 10 A | Helligkeitsregelung der Beleuchtung |
| 13 | 10 A | Kombinationsinstrument, SRS-Lampe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| 15 | 30A | Frontscheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht, Tempomat |
| 19 | 20A | Außenspiegelheizung |
| 20 | Leer | |
| 21 | Leer | |
| 22 | 10 A | ABS-Zündung |
| 23 | 20A | Elektrische (Last) vorhanden, Sitzheizung |

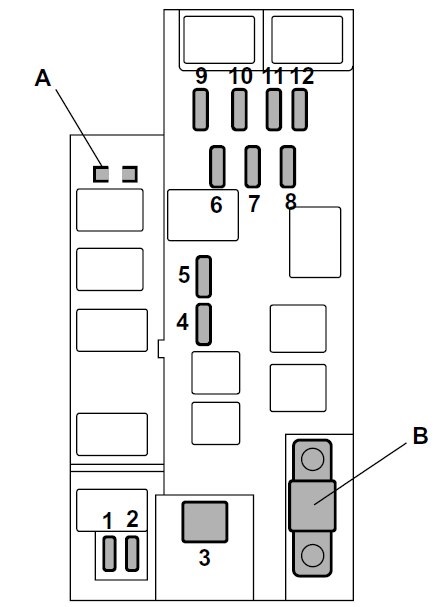

Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 20A | Kühlerlüfter (Haupt) |
| 2 | 20A | Kühlerlüfter (Zusatz) |
| 3 | 30A | ABS-Motor |
| 4 | 20A | Heckscheibenheizung |
| 5 | 15A | Warnblinkanlage, Hupe |
| 6 | 15A | Blinkleuchten einschalten |
| 7 | 10 A | Automatische Getriebesteuerung |
| 8 | 10 A | Lichtmaschine |
| 9 | 15A | Scheinwerfer (rechte Seite) |
| 10 | 15A | Scheinwerfer (linke Seite) |
| 11 | 20A | Lichtschalter |
| 12 | 15A | Uhr, Innenbeleuchtung |
Sicherungs- und Relaisplan – Subaru Forester
Gilt für Neufahrzeuge in den Jahren:
2005, 2006.
Armaturenbrett
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15A | Heizungsgebläse |
| 2 | 15A | Heizungsgebläse |
| 3 | 15A | Verriegelbares Schloss, schlüsselloser Fernzugriff |
| 4 | 15A | Zigarettenanzünder, elektrische Spiegel |
| 5 | 10 A | Rücklicht, Parklicht |
| 6 | 15A | SRS Airbag |
| 7 | 15A | Nebelscheinwerfer |
| 8 | 30A | ABS, Fahrdynamikregelung (nur Modelle mit Fahrdynamikregelung) |
| 9 | 15A | Radio |
| 10 | Leer | |
| 11 | 15A | Motorstartsystem, SRS Airbag, AT-Steuerungssystem |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 12 | 10 A | Helligkeitsregelung der Beleuchtung |
| 13 | 20A | Scheibenwischerheizung, Außenspiegelentfeuchter |
| 14 | 10 A | Kilometerzähler |
| 15 | 30A | Frontscheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht, Tempomat |
| 19 | 15A | Druckguss (Kofferraum) |
| 20 | 10 A | Heckscheibenwischer und -waschanlage |
| 21 | 15A | Zündspule (nur Modell ohne Turbolader) |
| 22 | 15A | Sitzheizung |
| 23 | Leer |
Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 30A | Kühlerlüfter (Haupt) |
| 2 | 30A | Kühlerlüfter (Zusatz) |
| 3 | 50A | Fahrdynamikregelung (nur Modelle mit Fahrdynamikregelung) |
| 3 | 30A | Motorsensor (nur Modelle ohne Turbolader) |
| 4 | 30A | ABS-Motor |
| 5 | 20A | Heckscheibenentfeuchter |
| 6 | 15A | Akustisches Warnsignal, Hupe |
| 7 | 15A | Blinkleuchten einschalten |
| 8 | 10 A | Automatische Getriebesteuerung |
| 9 | 10 A | Lichtmaschine |
| 10 | 15A | Scheinwerfer (rechte Seite) |
| 11 | 15A | Scheinwerfer (linke Seite) |
| 12 | 20A | Lichtschalter |
| 13 | 15A | Uhr, Innenbeleuchtung |
Sicherungs- und Relaisplan – Subaru Forester
Gilt für Neufahrzeuge in den Jahren:
2007.
Instrumententafel
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15A | Heizungsgebläse |
| 2 | 15A | Heizungsgebläse |
| 3 | 15A | Elektrische Türverriegelung, schlüsselloser Fernzugriff |
| 4 | 15A | Zigarettenanzünder, elektrisch verstellbare Spiegel |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15A | SRS Airbag |
| 7 | 15A | Nebelscheinwerfer |
| 8 | 30A | ABS, Fahrdynamikregelung (nur Modelle mit Fahrdynamikregelung) |
| 9 | 15A | Radio |
| 10 | Leer | |
| 11 | 15A | Motorstartsystem, SRS Airbag, AT-Steuerungssystem |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 12 | 10 A | Helligkeitsregelung der Beleuchtung |
| 13 | 20A | Scheibenwischer-Enteiser, Außenspiegel-Entfeuchter |
| 14 | 10 A | Kilometerzähler |
| 15 | 30A | Frontscheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht, Tempomat |
| 19 | 15A | Pressen (Last) |
| 20 | 10 A | Heckscheibenwischer und -waschanlage |
| 21 | 15A | Zündspule (nur Modell ohne Turbolader) |
| 22 | 15A | Sitzheizung |
| 23 | Leer |
Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 30A | Kühlerlüfter (Haupt) |
| 2 | 30A | Kühlerlüfter (Sekundär) |
| 3 | 30A | ABS-Motor |
| 4 | 30A | Motorsensor (nur Modelle ohne Turbolader) |
| 5 | 20A | Heckscheibenentfeuchter |
| 6 | 15A | Warnblinkanlage, Hupe |
| 7 | 15A | Zündung der Blinkleuchten |
| 8 | 10 A | Automatische Getriebesteuerung |
| 9 | 10 A | Lichtmaschine |
| 10 | 15A | Scheinwerfer (rechte Seite) |
| 11 | 15A | Scheinwerfer (linke Seite) |
| 12 | 20A | Lichtschalter |
| 13 | 15A | Uhr, Innenbeleuchtung |
| 14 | 10 A | Kombiniertes Sekundärluftventil (nur Turbomodelle) |
Sicherungs- und Relaisplan – Subaru Forester
Gilt für Neufahrzeuge in den Jahren:
2008.

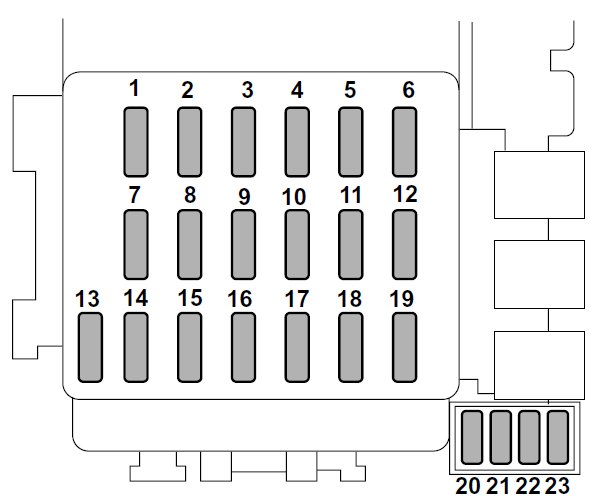

Instrumententafel
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15A | Heizungsgebläse |
| 2 | 15A | Heizungsgebläse |
| 3 | 15A | Elektrisches Schloss, schlüsselloser Fernzugriff |
| 4 | 15A | Zigarettenanzünder, elektrische Spiegel |
| 5 | 10 A | Rücklicht, Positionslicht |
| 6 | 15A | SRS Airbag |
| 7 | 15A | Nebelscheinwerfer |
| 8 | 30A | ABS, Fahrdynamikregelung (nur Modelle mit Fahrdynamikregelung) |
| 9 | 15A | Radio |
| 10 | Leer | |
| 11 | 15A | Motorstartsystem, SRS Airbag, AT-Steuerungssystem |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 12 | 10 A | Beleuchtungshelligkeitsregelung |
| 13 | 20A | Scheibenwischerheizung, Außenspiegelentfeuchter |
| 14 | 10 A | Kilometerzähler |
| 15 | 30A | Scheibenwischer und Frontscheibenwaschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht, Tempomat |
| 19 | 15A | Pressen (Last) |
| 20 | 10 A | Scheibenwischer und Heckscheibenwaschanlage |
| 21 | 15A | Zündspule (nur Modell ohne Turbolader) |
| 22 | 15A | Sitzheizung |
| 23 | Leer |
Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 30A | Kühlerlüfter (Haupt) |
| 2 | 30A | Kühlerlüfter (Sekundär) |
| 3 | 50A | Fahrdynamikregelung (nur Modelle mit Fahrdynamikregelung) |
| 3 | 30A | ABS-Motor |
| 4 | 30A | Motorsensor (nur Modelle ohne Turbolader) |
| 5 | 20A | Heckscheibenentfeuchter |
| 6 | 15A | Warnblinkanlage, Hupe |
| 7 | 15A | Blinker einschalten |
| 8 | 10 A | Automatische Getriebesteuerungseinheit |
| 9 | 10 A | Lichtmaschine |
| 10 | 15A | Scheinwerfer (rechte Seite) |
| 11 | 15A | Scheinwerfer (linke Seite) |
| 12 | 20A | Lichtschalter |
| 13 | 15A | Uhr, Innenbeleuchtung |
| 14 | 10 A | Kombiniertes Sekundärluftventil (nur Turbomodelle) |
Über Subaru Forester SG (2003-2008)
Der Subaru Forester SG, hergestellt zwischen 2003 und 2008, ist aufgrund seiner Zuverlässigkeit und Vielseitigkeit ein beliebtes Modell unter SUV-Liebhabern. Dieses Modell bietet einen geräumigen Innenraum und eine hohe Bodenfreiheit, was es ideal für Fahrten in verschiedenen Terrains macht. Der Subaru Forester SG ist mit Allradantrieb ausgestattet, der eine hervorragende Traktion und Stabilität auf der Straße gewährleistet. Was die Motoroptionen betrifft, war dieses Modell mit verschiedenen Benzinmotoren erhältlich, darunter der beliebte 2,0-Liter- und der leistungsstärkere 2,5-Liter-Motor. Diese Motoren sind bekannt für ihre Effizienz und Zuverlässigkeit, was zur Gesamtattraktivität dieses Fahrzeugs beiträgt.
Sicherungsplan Subaru Forester SG
Diese Seite zeigt den Sicherungsplan für den Subaru Forester SG, der für die ordnungsgemäße Wartung und Fehlerbehebung des elektrischen Systems des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration und korrekte Verwendung zu haben.
