Subaru Legacy (1999-2014) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Subaru Legacy (1999–2014), erhalten Informationen über die Position der Sicherungspaneele im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Fahrgastraum
Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.
Instrumententafel (2,5 l)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15A | Heizungsgebläse |
| 2 | 15A | Heizungsgebläse |
| 3 | 15A | Elektrische Türverriegelung, schlüsselloser Zugang |
| 4 | 20A | Zigarettenanzünder, elektrische Spiegel |
| 5 | 10 A | Rücklicht, Positionslicht |
| 6 | 15A | SRS Airbag |
| 7 | 15A | Nebelscheinwerfer vorne |
| 8 | 30A | ABS-Magnetventil |
| 9 | 15A | Radio, Uhr |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 10 | 15A | Anhänger |
| 11 | 15A | Motorstartsystem, SRS Airbag |
| 12 | 10 A | Beleuchtungshelligkeitsregelung |
| 13 | 15A | Kraftstoffpumpe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| 15 | 30A | Frontscheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht, Tempomat, ABS-Kontrolle |
| 19 | 20A | Spiegelheizung, Scheibenwischerenteisung |
| 20 | 20A | Zubehörsteckdose, Sitzheizung |

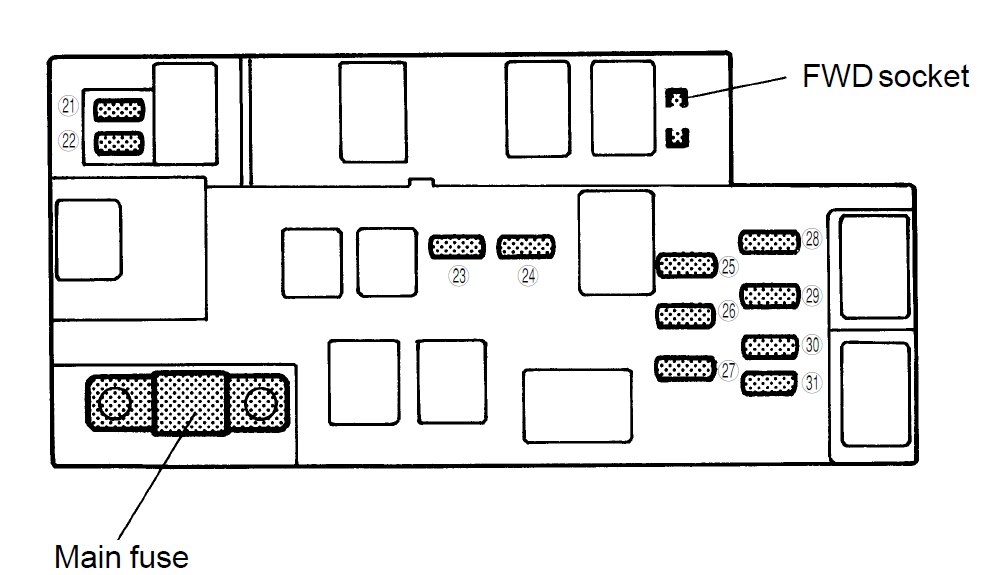

Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 21 | 20A | Kühlerlüfter (Haupt) |
| 22 | 20A | Kühlerlüfter (Sekundär) |
| 23 | 20A | Heckscheibenheizung |
| 24 | 15A | Nebelscheinwerfer, Hupe |
| 25 | 15A | Kilometerzähler, SRS Airbag System Kontrollleuchte |
| 26 | 10 A | Automatikgetriebe-Steuergerät, ABS-EINHEIT |
| 27 | 10 A | Lichtmaschine |
| 28 | 15A | Scheinwerfer (rechte Seite) |
| 29 | 15A | Scheinwerfer (linke Seite) |
| 30 | 20A | Lichtschalter |
| 31 | 15A | Uhr, Innenbeleuchtung |
Sicherungs- und Relaisplan – Subaru Legacy
Gilt für Neufahrzeuge in den Jahren:
2001, 2002, 2003.
Fahrgastraum
Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.
Instrumententafel (2,5 l)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15A | Heizungsgebläse |
| 2 | 15A | Heizungsgebläse |
| 3 | 15A | Elektrische Türverriegelung, schlüsselloser Zugang |
| 4 | 20A | Zigarettenanzünder, elektrische Spiegel |
| 5 | 10 A | Rücklicht, Parklicht |
| 6 | 15A | SRS Airbag |
| 7 | 15A | Nebelscheinwerfer vorne |
| 8 | 30A | ABS-Magnetventil |
| 9 | 15A | Radio, Uhr |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 10 | 15A | Anhänger |
| 11 | 15A | Motorstartsystem, SRS Airbag |
| 12 | 10 A | Einstellung der Beleuchtungshelligkeit |
| 13 | 15A | Kraftstoffpumpe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| 15 | 30A | Frontscheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht, Tempomat, ABS-Kontrolle |
| 19 | 20A | Spiegelheizung, Scheibenwischerenteisung |
| 20 | 20A | Zubehörsteckdose, Sitzheizung |

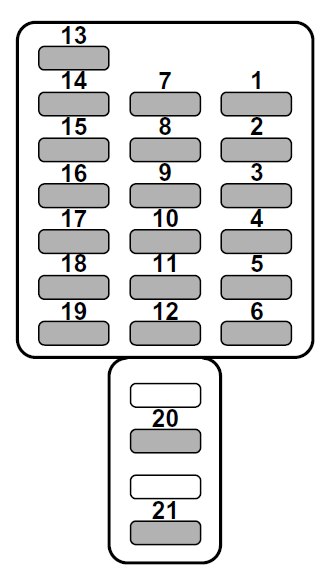

Instrumententafel (3,0 l)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15A | Heizungsgebläse |
| 2 | 15A | Heizungsgebläse |
| 3 | 15A | Elektrische Türverriegelung, schlüsselloser Zugang |
| 4 | 20A | Zigarettenanzünder, elektrische Spiegel |
| 5 | 10 A | Rücklicht, Parklicht |
| 6 | 15A | SRS Airbag |
| 7 | 15A | Nebelscheinwerfer vorne |
| 8 | 30A | ABS-Magnetventil (VDC) |
| 9 | 15A | Radio, Uhr |
| 10 | 15A | Anhänger |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 11 | 15A | Motorstartsystem, SRS Airbag |
| 12 | 10 A | Einstellung der Beleuchtungshelligkeit |
| 13 | 15A | Kraftstoffpumpe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| 15 | 30A | Frontscheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht, Tempomat, ABS-Kontrolle (VDC) |
| 19 | 20A | Spiegelheizung, Scheibenwischerenteisung |
| 20 | 20A | McIntosh Audioverstärker (falls vorhanden) |
| 21 | 20A | Zubehörsteckdose, Sitzheizung |

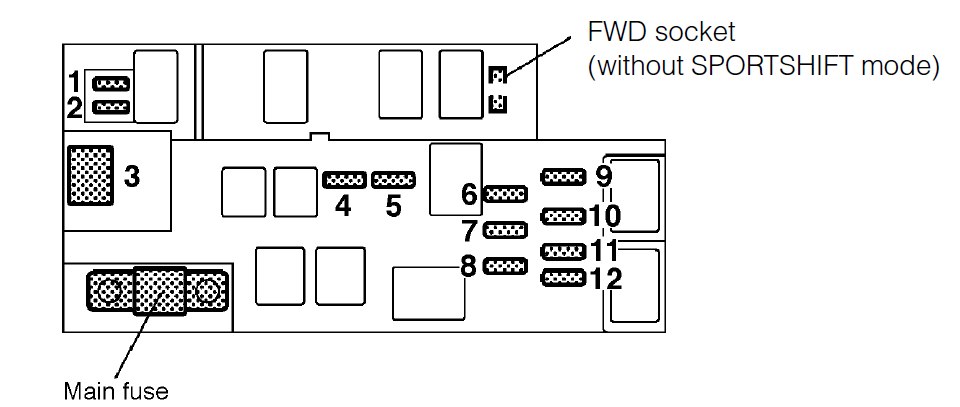

Motor (2,5L)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 20A | Kühlerlüfter (Haupt) |
| 2 | 20A | Kühlerlüfter (Sekundär) |
| 3 | 50A | ABS-Motor |
| 4 | 20A | Heckscheibenheizung |
| 5 | 15A | Warnblinkanlage, Hupe |
| 6 | 15A | Kilometerzähler, SRS Airbag System Kontrollleuchte |
| 7 | 10 A | Automatikgetriebe-Steuergerät, ABS-EINHEIT |
| 8 | 10 A | Lichtmaschine |
| 9 | 15A | Scheinwerfer (rechte Seite) |
| 10 | 15A | Scheinwerfer (linke Seite) |
| 11 | 20A | Lichtschalter |
| 12 | 15A | Uhr, Innenbeleuchtung |

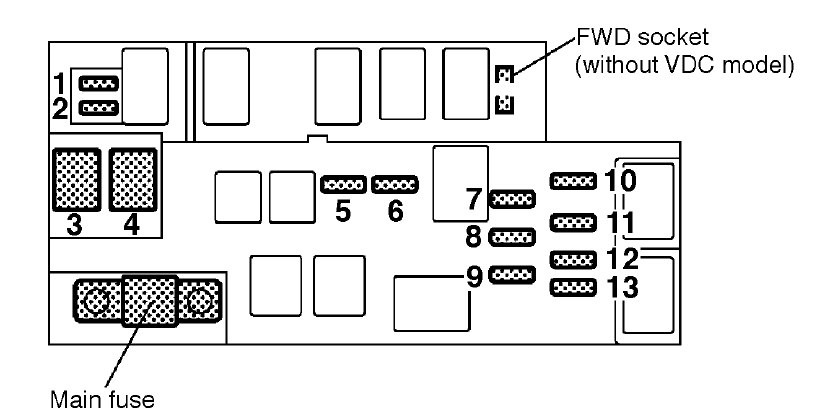

Motor (3,0L)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 30A | Kühlerlüfter (Haupt) |
| 2 | 30A | Kühlerlüfter (Sekundär) |
| 3 | 50A | ABS-Motor (VDC) |
| 4 | 30A | McIntosh Audioverstärker (falls in der Ausstattung vorhanden) |
| 5 | 20A | Heckscheibenheizung |
| 6 | 15A | Warnblinkanlage, Hupe |
| 7 | 15A | Kilometerzähler, SRS Airbag System Kontrollleuchte |
| 8 | 10 A | Automatikgetriebe-Steuergerät, ABS-EINHEIT |
| 9 | 10 A | Lichtmaschine |
| 10 | 15A | Scheinwerfer (rechte Seite) |
| 11 | 15A | Scheinwerfer (linke Seite) |
| 12 | 20A | Lichtschalter |
| 13 | 15A | Uhr, Innenbeleuchtung |
Subaru Legacy (2003-2009) – Sicherungsplan
Baujahr: 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Subaru Legacy sind Sicherung 4 im Sicherungskasten des Armaturenbretts.

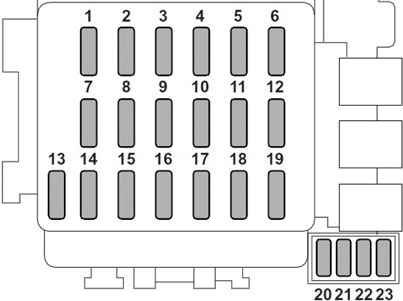

Sicherungskasten im Fahrgastraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Heizungsgebläse |
| 2 | 15 | Klimaanlage |
| 3 | 15 | Zentralverriegelung;
Schlüsselloser Fernzugang. |
| 4 | 20 | Zigarettenanzünder |
| 5 | 10 | Rücklicht;
Parklicht. |
| 6 | 10 | SRS Airbag |
| 7 | 15 | Nebelscheinwerfer;
Rücklicht. |
| 8 | 20 | ABS-Magnetventil |
| 9 | 15 | Radio |
| 10 | — | — |
| 11 | 15 | Motorzündung;
SRS Airbag; AT-Steuerungssystem. |
| 12 | 10 | Helligkeitsregelung der Beleuchtung |
| 13 | 15 | Kombinationsinstrument;
SRS-Glühbirne. |
| 14 | 10 | Heckscheibenwischer und -waschanlage |
| 15 | 30 | Frontscheibenwischer und -waschanlage |
| 16 | 20 | Bremslicht |
| 17 | 15 | Klimaanlage |
| 18 | 15 | Rückfahrlicht;
Tempomat. |
| 19 | 20 | Spiegelheizung |
| 20 | — | — |
| 21 | 15 | Zündspule |
| 22 | 10 | ABS-Einschaltung |
| 23 | 30 | Sitzheizung |

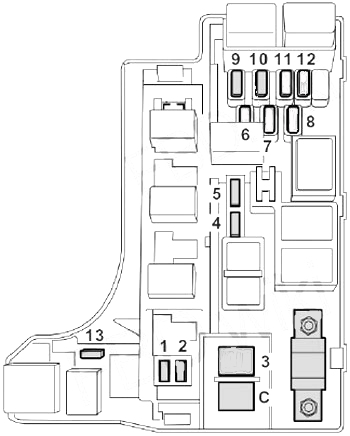

Sicherungskasten im Motorraum
| Nummer |
Ampere [A] |
Beschreibung |
| 1 | 30 | Kühlerlüfter (Haupt) |
| 2 | 30 | Kühlerlüfter (Sekundär) |
| 3 | 30 | ABS-Motor |
| 4 | 30 | Heckscheibenentfeuchter |
| 5 | 15 | Notfall-Scheinwerfer;
Hupe. |
| 6 | 15 | Blinklicht einschalten |
| 7 | 10 | Automatikgetriebe-Steuergerät |
| 8 | 10 | Lichtmaschine |
| 9 | 10 | Hauptscheinwerfer (rechte Seite) |
| 10 | 10 | Frontscheinwerfer (linke Seite) |
| 11 | 20 | Lichtschalter |
| 12 | 20 | Uhr;
Innenbeleuchtung. |
| 13 | 10 | Turbo:
Kombiniertes Sekundärluftventil |
Sicherungs- und Relaisplan – Subaru Legacy
Gilt für Neufahrzeuge in den Jahren:
2010, 2011, 2012.

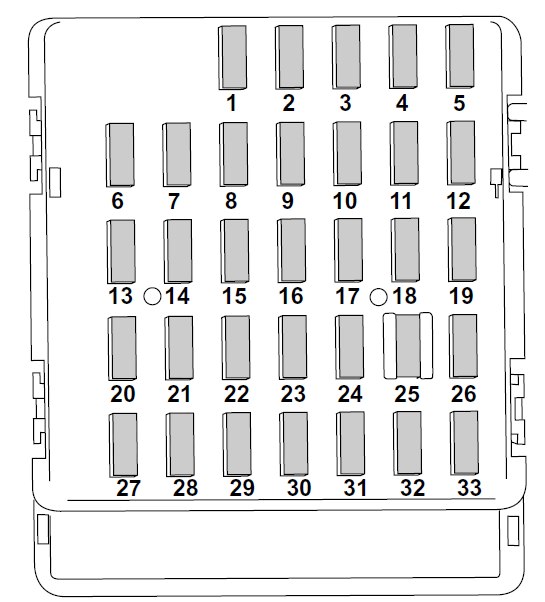

Fahrgastraum
Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15A | Anhängerkupplungsanschluss |
| 2 | 20A | Elektrisches Fenster hinten (linke Seite) |
| 3 | 20A | Elektrische Fensterheber (Fahrerseite) |
| 4 | 7,5A | Navigationssystem, Frontscheibenwischer-Enteiser, Schiebedach |
| 5 | 7,5A | Kombinierter Kilometerzähler |
| 6 | 7,5A | Elektrische Rückspiegel |
| 7 | 7,5A | Integrierte Einheit |
| 8 | 15A | Bremslichter |
| 9 | 15A | Sitzheizungsrelais |
| 10 | 7,5A | Stromversorgung (Batterie) |
| 11 | 7,5A | Aktiviert das Einheitssignal |
| 12 | 15A | Integrierte Einheit, Automatikgetriebe |
| 13 | 20A | Elektrische Presse |
| 14 | Leer | |
| 15 | 20A | Elektrisches Fenster hinten (rechte Seite) |
| 16 | Leer |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 17 | 15A | Frontscheibenwischerheizung |
| 18 | 7,5A | Rückfahrlicht |
| 19 | 7,5A | Elektronische Parkbremse, Hill Holder System Einheit |
| 20 | 10 A | Druckversorgung Zubehör |
| 21 | 7,5A | Anlasserrelais |
| 22 | 15A | Klimaanlage |
| 23 | Leer | |
| 24 | 15A | Audio, Navigationssystem |
| 25 | 15A | SRS Airbagsystem |
| 26 | 7,5A | Hauptlüfter |
| 27 | 30A | Elektrisches Fensterrelais |
| 28 | Leer | |
| 29 | 20A | Elektrisches Fenster (Beifahrerseite) |
| 30 | Leer | |
| 31 | 7,5A | Automatische Klimaanlage |
| 32 | Leer | |
| 33 | 7,5A | ABS / Fahrdynamikregelung, Servolenkung |
Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| A | Hauptsicherung | |
| 1 | 7,5A | CVT-Steuergerät |
| 2 | 7,5A | Linke Hupe |
| 3 | 7,5A | Zentrale Hupe |
| 4 | 15A | Nebelscheinwerfer (rechte Seite) |
| 5 | 15A | Nebelscheinwerfer (linke Seite) |
| 6 | 20A | Kraftstoffpumpe |
| 7 | 10 A | Fernlicht (linke Seite) |
| 8 | 10 A | Fernlicht (rechte Seite) |
| 9 | 20A | CVT-Getriebesteuergerät |
| 10 | 7,5A | Lichtmaschine |
| 11 | 20A | Schiebedach |
| 12 | 7,5A | Motorsteuergerät |
| 13 | 15A | Motorsteuergerät |
| 14 | 15A | Zündspule |
| 15 | 15A | Motorsteuergerät |
| 16 | 15A | Motorsteuergerät |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 17 | 15A | Automatische Getriebesteuerung |
| 18 | 10 A | Beleuchtung |
| 19 | 10 A | Rücklichtkombination |
| 20 | 15A | Warnblinkanlage und Blinker (Karosseriesteuergerät) |
| 21 | 20A | Türschloss (Karosseriesteuergerät) |
| 22 | 15A | Heckscheibenwischer, Heckscheibenwaschanlage |
| 23 | 10 A | Frontscheibenwischer |
| 24 | 30A | Frontscheibenwischer |
| 25 | 25A | Heckscheibenheizung, Spiegelheizung, Frontscheibenwischerheizung |
| 26 | 15A | Lüfter |
| 27 | 15A | Lüfter |
| 28 | 25A | Audioeinheit |
| 29 | 25A | Zusatzlüfter |
| 30 | 25A | Hauptlüfter |
| 31 | 30A | ABS / Fahrdynamikregelung |
| 32 | 10 A | Nebelscheinwerfer (rechte Seite) |
| 33 | 10 A | Nebelscheinwerfer (linke Seite) |
| 34 | 10 A | Reserve (Karosseriesteuergerät) |
Subaru Legacy (2013-2014) – Sicherungsplan
Baujahr: 2013, 2014.
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Subaru Legacy (2013-2014) sind die Sicherungen 13 und 20 im Sicherungskasten des Armaturenbretts.
Sicherungskasten im Fahrgastraum
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Anhängeranschluss |
| 2 | 20 | Elektrisches Fenster hinten (linke Seite) |
| 3 | 20 | Elektrisches Fenster (Fahrerseite) |
| 4 | 7,5 | Navigationssystem;
Frontscheibenwischer-Enteiser; Schiebedach. |
| 5 | 7,5 | Kombinierter Kilometerzähler |
| 6 | 7,5 | Elektrische Rückspiegel |
| 7 | 7,5 | Integrierte Einheit |
| 8 | 15 | Bremslicht |
| 9 | 15 | Sitzheizungsrelais |
| 10 | 7,5 | Stromversorgung (Batterie) |
| 11 | 7,5 | Einheitssignalschalter |
| 12 | 15 | Integrierte Einheit;
Automatikgetriebe. |
| 13 | 20 | Steckdose |
| 14 | 10 | Integrierte Einheit |
| 15 | 20 | Elektrisches Fenster hinten (rechte Seite) |
| 16 | — | — |
| 17 | 15 | Frontscheibenwischer-Enteiser |
| 18 | 7,5 | Rückfahrlicht |
| 19 | 7,5 | Elektronische Parkbremse;
Hill Holder System Einheit (Berganfahrhilfe) |
| 20 | 10 | Zubehörstromversorgung |
| 21 | 7,5 | Anlasserrelais |
| 22 | 15 | Klimaanlage |
| 23 | — | — |
| 24 | 15 | Audio;
Navigationssystem. |
| 25 | 15 | SRS Airbagsystem |
| 26 | 7,5 | Hauptlüfter |
| 27 | 30 | Fensterstromrelais |
| 28 | — | — |
| 29 | 20 | Elektrisches Fenster (Beifahrerseite) |
| 30 | — | — |
| 31 | 7,5 | Automatische Klimaanlage |
| 32 | 7,5 | Lenkradsperre |
| 33 | 7,5 | ABS;
Fahrdynamikregelung (DTC); Servolenkung. |

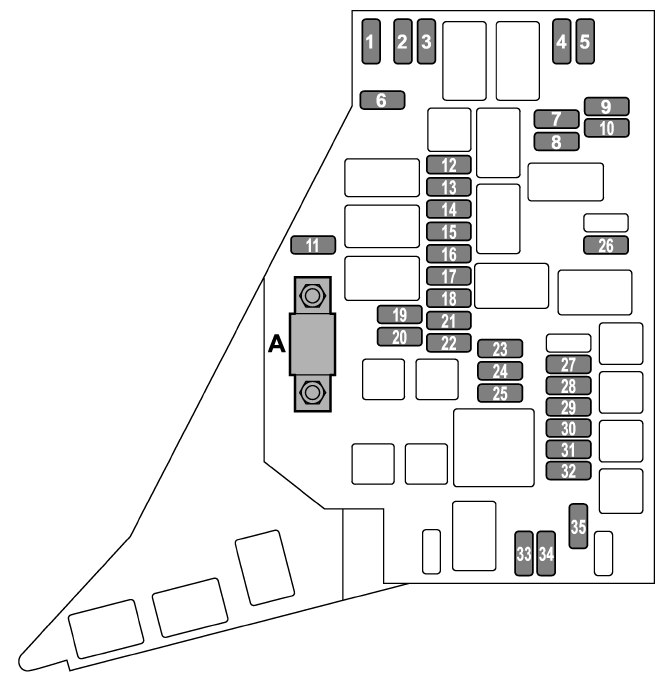

Sicherungskasten im Motorraum
| Nr. | Ampere [A] | Beschreibung |
| 1 | 7,5 | CVT-Steuergerät |
| 2 | 7,5 | Hupe (rechte Seite) |
| 3 | 7,5 | Hupe (Mitte) |
| 4 | 15 | Abblendlicht (rechte Seite) |
| 5 | 15 | Abblendlicht (linke Seite) |
| 6 | 20 | Kraftstoffpumpe |
| 7 | 10 | Fernlicht (linke Seite) |
| 8 | 10 | Fernlicht (rechte Seite) |
| 9 | 20 | CVT-Getriebesteuergerät |
| 10 | 7,5 | Lichtmaschine |
| 11 | 10 | Sichtsystem |
| 12 | 20 | Schiebedach |
| 13 | 7,5 | Motorsteuergerät |
| 14 | 15 | Motorsteuergerät |
| 15 | 15 | Zündspule |
| 16 | 15 | Motorsteuergerät |
| 17 | 15 | Motorsteuergerät |
| 18 | 10 | Automatische Getriebesteuerung |
| 19 | 10 | Beleuchtung |
| 20 | 10 | Rücklichtkombination |
| 21 | 15 | Warnblinkanlage und Blinker (Karosseriesteuergerät) |
| 22 | 20 | Türverriegelung (Karosseriesteuergerät) |
| 23 | 15 | Heckscheibenwischer;
Heckscheibenwaschanlage. |
| 24 | 10 | Frontscheibenwischer |
| 25 | 30 | Frontscheibenwischer |
| 26 | 25 | Heckscheibenheizung;
Spiegelheizung; Frontscheibenwischer-Enteiser. |
| 27 | 15 | Kühlgebläse |
| 28 | 15 | Kühlgebläse |
| 29 | 25 | Audioeinheit |
| 30 | 25 | Zusatzlüfter |
| 31 | 25 | Hauptlüfter |
| 32 | 30 | ABS;
Fahrdynamikregelung (DTC) |
| 33 | 10 | Nebelscheinwerfer (rechte Seite) |
| 34 | 10 | Nebelscheinwerfer (linke Seite) |
| 35 | 10 | Reserve (Karosseriesteuergerät) |
| A | Hauptsicherung | |
Über Subaru Legacy (1999-2014)
Der Subaru Legacy, hergestellt von 1999 bis 2014, ist ein beliebtes Mittelklassemodell, das Zuverlässigkeit und Leistung bietet. Dieses Fahrzeug ist bekannt für seinen symmetrischen Allradantrieb, der hervorragende Traktion und Stabilität auf der Straße gewährleistet. Der Legacy war mit verschiedenen Motorisierungen erhältlich, darunter Vierzylinder- und Sechszylindermotoren, die unterschiedliche Leistungs- und Effizienzstufen boten. Die Modelle aus dieser Zeit zeichneten sich auch durch einen komfortablen Innenraum und fortschrittliche Sicherheitsmerkmale aus, was ihn zu einer idealen Wahl für Familien und Einzelpersonen macht, die ein zuverlässiges und praktisches Fahrzeug suchen.
Sicherungskastenplan Subaru Legacy
Diese Seite zeigt den Sicherungskastenplan für den Subaru Legacy, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Im Subaru Legacy befinden sich die Sicherungskästen typischerweise unter der Motorhaube und im Fahrzeuginnenraum, normalerweise unter dem Armaturenbrett. Die Pläne auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
