Subaru Forester (1997-2018) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Subaru Forester (1997–2018), erhalten Informationen über die Position der Sicherungspaneele im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Subaru Forester (1997-2002) – Sicherungsplan
Baujahr: 1997, 1998, 1999, 2000, 2001, 2002.
Die Sicherungen des Zigarettenanzünders (Steckdose) im Subaru Forester sind die Sicherung 4 im Sicherungspanel des Armaturenbretts.
Sicherungspanel hinter dem Münzfach
| Nr. | Ampere [A] | Beschreibung |
| 1 | 15 | Heizungsgebläse |
| 2 | 15 | Heizungsgebläse |
| 3 | 15 | Elektrische Türverriegelung |
| 4 | 20 | Zigarettenanzünder;
Elektrische Rückspiegel. |
| 5 | 10 | Rücklicht;
Standlicht. |
| 6 | 15 | SRS Airbag |
| 7 | 15 | Nebelscheinwerfer |
| 8 | 20 | ABS-Magnetventil |
| 9 | 15 | Radio-Uhr |
| 10 | – | Leer |
| 11 | 15 | Motorstartsystem;
SRS Airbag. |
| 12 | 10 | Beleuchtungshelligkeitseinstellung |
| 13 | 15 | Scheibenwischer-Enteisung |
| 14 | – | Leer |
| 15 | 20 | Frontscheibenwischer und -waschanlage;
Heckscheibenwischer und -waschanlage. |
| 16 | 20 | Bremslicht |
| 17 | 15 | Klimaanlage |
| 18 | 15 | Rückfahrlicht;
Tempomat; ABS-Kontrolle. |
| 19 | 20 | Zubehörsteckdose hinten;
Sitzheizung. |

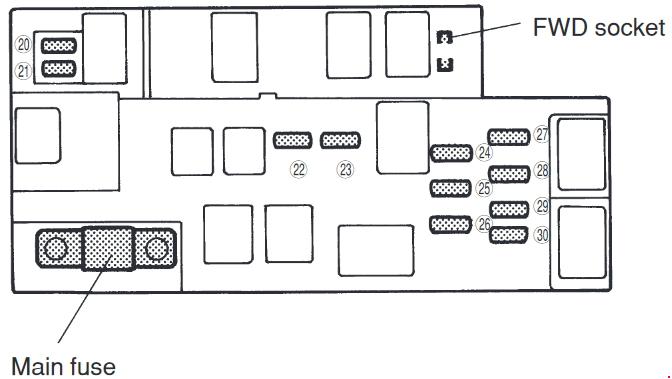

Sicherungspanel im Motorraum
| Nr. | Ampere [A] | Beschreibung |
| 20 | 20 | Kühlerlüfter (Haupt) |
| 21 | 20 | Kühlerlüfter (Hilfs) |
| 22 | 20 | Heckscheibenentfeuchter |
| 23 | 15 | Warnblinkanlage;
Hupe. |
| 24 | 15 | Airbag-System-Kontrollleuchte |
| 25 | 10 | Automatische Getriebesteuerung |
| 26 | 10 | Lichtmaschine |
| 27 | 15 | Scheinwerfer (rechte Seite) |
| 28 | 15 | Scheinwerfer (linke Seite) |
| 29 | 20 | Lichtschalter |
| 30 | 15 | Innenbeleuchtung;
Uhr. |
Subaru Forester (2017-2018) – Sicherungsplan
Baujahr: 2017, 2018.
Die Sicherungen des Zigarettenanzünders (Steckdose) im Subaru Forester sind die Sicherungen 13 und 20 im Sicherungskasten des Armaturenbretts.
Sicherungskasten im Innenraum
| Nr. | Ampere [A] | Beschreibung |
| 1 | 20 | Anhängerkupplung |
| 2 | 15 | Sitzheizung hinten |
| 3 | 15 | Türverriegelung |
| 4 | 10 | Relais Scheibenwischer-Enteiser |
| 5 | 10 | Kombiinstrument |
| 6 | 7,5 | Elektrische Spiegel;
Sitzheizungsrelais. |
| 7 | 15 | Kombinierter Kilometerzähler;
Integrierte Einheit. |
| 8 | 20 | Bremslicht |
| 9 | 15 | Scheibenwischer-Enteiser |
| 10 | 7,5 | D-OP +B |
| 11 | 7,5 | Einheitssignalaktivierung |
| 12 | 15 | Automatikgetriebe;
Motorsteuergerät; Integrierte Einheit. |
| 13 | 20 | Zubehörsteckdose (Mittelkonsole) |
| 14 | 15 | Positionslicht;
Rücklicht; Kombiniertes Rücklicht. |
| 15 | 10 | Kofferraumbeleuchtung;
Schlüssellose Einheit. |
| 16 | 10 | Beleuchtung |
| 17 | 15 | Sitzheizung |
| 18 | 10 | Rückfahrlicht |
| 19 | 7,5 | Wischerrelais |
| 20 | 10 | Zubehörsteckdose (Armaturenbrett) |
| 21 | 7,5 | Startrelais |
| 22 | 10 | Klimaanlage;
Spule Heckscheibenenteiser-Relais. |
| 23 | — | — |
| 24 | 10 | Audioeinheit;
Navigationssystem (falls vorhanden). |
| 25 | 15 | SRS Airbag System |
| 26 | — | — |
| 27 | 15 | Lüfter |
| 28 | 15 | Lüfter |
| 29 | 15 | Nebelscheinwerfer |
| 30 | — | — |
| 31 | 7,5 | Automatische Klimaanlage;
Integrierte Einheit. |
| 32 | 7,5 | Kupplungsschalter;
Lenkverriegelungs-Steuergerät. |
| 33 | 7,5 | Fahrzeugdynamik-Steuergerät |

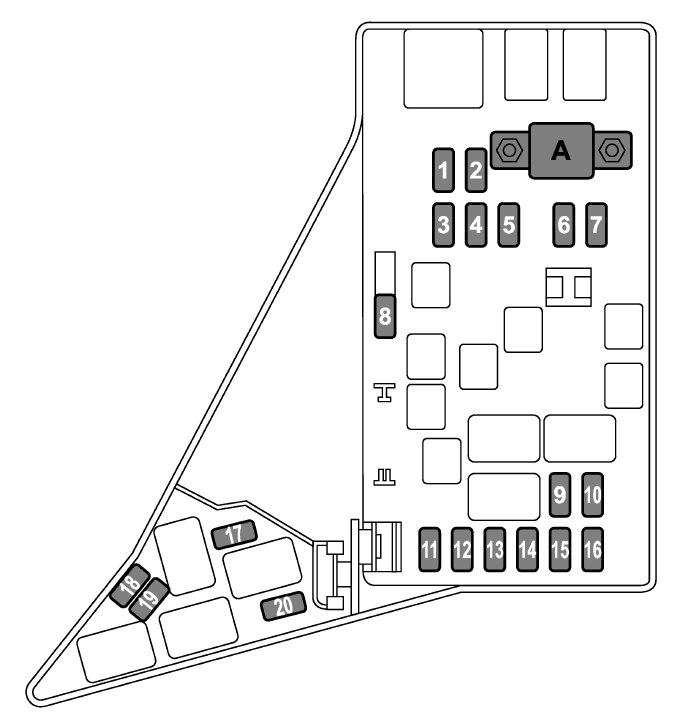

Sicherungspanel im Motorraum
| Nr. | Ampere [A] | Beschreibung |
| 1 | 30 | ABS-Einheit;
Fahrzeugdynamik-Kontrolleinheit. |
| 2 | 25 | Hauptlüfter (Kühlerlüfter) |
| 3 | 10 | Hilfslüfter (Kühlerlüfter) |
| 4 | — | — |
| 5 | 25 | Audio |
| 6 | 30 | Scheinwerfer (Abblendlicht) |
| 7 | 15 | Scheinwerfer (Fernlicht) |
| 8 | 20 | Rückfahrlicht |
| 9 | 15 | Hupe |
| 10 | 25 | Heckscheibenheizung;
Spiegelheizung. |
| 11 | 15 | Kraftstoffpumpe |
| 12 | 20 | CVT-Getriebesteuergerät |
| 13 | 7,5 | Motorsteuergerät |
| 14 | 15 | Warnblinkanlage und Blinker |
| 15 | 15 | Relais Rücklichter und Beleuchtung |
| 16 | 7,5 | Lichtmaschine |
| 17 | — | — |
| 18 | — | — |
| 19 | 15 | Scheinwerfer (Abblendlicht – rechte Seite) |
| 20 | 15 | Scheinwerfer (Abblendlicht – linke Seite) |
Über Subaru Forester (1997-2018)
Der Subaru Forester, 1997 eingeführt, ist ein kompaktes SUV, das aufgrund seiner Zuverlässigkeit und Vielseitigkeit an Popularität gewonnen hat. Dieses Modell ist bekannt für sein robustes Design und seine Fähigkeit, verschiedene Terrains zu bewältigen, was es ideal für Familienausflüge und Abenteuerfahrten macht. Der Forester bot verschiedene Motorisierungen an, darunter Benzinmotoren mit einem Hubraum von 2,0 bis 2,5 Litern, und in einigen Versionen auch mit Turbolader. Dank des symmetrischen Allradantriebs von Subaru bietet er hervorragende Traktion und Stabilität auf und abseits der Straße.
Sicherungskastenplan Subaru Forester
Diese Seite zeigt den Sicherungskastenplan für den Subaru Forester, der für die ordnungsgemäße Wartung der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett auf der Fahrerseite oder im Motorraum. Die Pläne enthalten die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seinen Inhalt zu kennen und ihn richtig zu warten.
