Lexus CT 200h (2011-2017) – Sicherungskasten

Lexus CT 200h (A10) (2011-2017) – Sicherungsplan

Baujahr: 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Lage des Sicherungskastens

Der Sicherungskasten befindet sich unter dem Armaturenbrett (links), unter einer Abdeckung.

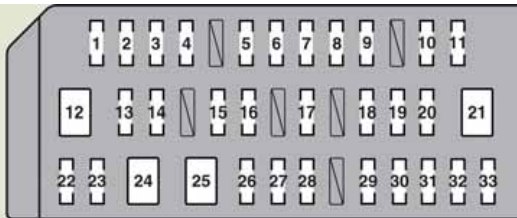

Sicherungsplan

Sicherungsbelegung im Innenraum

Nr	Name	Ampere [A]	Beschreibung
Nr	Name	Ampere [A]	Beschreibung
1	TAIL	10	Nebelschlussleuchte; Scheinwerferregler; Scheinwerfer (Fernlicht); Brems- und Rückleuchten; Kennzeichenbeleuchtung; Positionsleuchten vorne.
2	PANEL	10	Audiosystem; Schalter für Lexus Parkassistenzsensor; Schalter für Scheibenwischer-Enteisung; Navigationssystem; Tankklappenöffnung; Handschuhfachbeleuchtung; Scheinwerferreinigungs-Schalter; Warnblinkschalter; Manuelle Scheinwerferregulierung; Klimaanlage; Außenspiegel; Fahrmodus-Wahlschalter; P-Positions-Schalter; Armaturenbrettbeleuchtungsregler; Getriebepositionsanzeigen; Sitzheizungsschalter; Lenkradheizungsschalter; Pre-Collision-Bremsschalter.
3	IGN	10	Elektronisches Bremssystem; Intelligentes Start- und Zündsystem; Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Brems- und Rückleuchten; SRS Airbag.
4	MET	7,5	Kilometerzähler und Anzeigen
5	WIP	30	Scheibenwischer
6	RR WIP	20	Heckscheibenwischer und -waschanlage
7	WASHER	15	Scheibenwaschanlage
8	A/C	10	Klimaanlage
9	GAUGE	10	Schalter für Scheibenwischer-Enteisung; Automatisches Scheinwerfer-Nivelliersystem.
10	ECU-IG NO.2	10	Scheibenwischer; Lexus Parkassistenzmonitor; Lexus Parkassistenzsensor; Elektronisches Bremssystem; Navigationssystem; Elektrische Servolenkung; Blinker; Warnblinkanlage; Neigungs- und G-Sensor; Scheinwerferreinigung; Außenspiegel; Fahrmodus-Wahlschalter; Dachkonsole; Pre-Collision-Sicherheitsgurte; Sitzheizungsschalter; Lenkradheizungsschalter; Dynamischer Radar-Tempomat.
11	ECU-IG NO.1	10	Kein Stromkreis
12	S/ROOF	30	Schiebedach
13	DOOR RL	25	Elektrische Fensterheber
14	DOOR RR	25	Elektrische Fensterheber
15	D FR DOOR	25	Elektrische Fensterheber; Außenspiegel.
16	P FR DOOR	25	Elektrische Fensterheber; Außenspiegel.

Nr	Name	Ampere [A]	Beschreibung
17	STOP	10	Notbremssignal; Brems- und Rückleuchten; Elektronisches Bremssystem; Pre-Collision-Sicherheitssystem.
18	RR FOG	7,5	Nebelschlussleuchte; Brems- und Rückleuchten.
19	FUEL OPEN	7,5	Tankklappenöffnung
20	OBD	7,5	On-Board-Diagnosesystem
21	PWR SEAT	30	Elektrischer Sitz
22	FR FOG	15	Nebelscheinwerfer
23	DBL LOCK	25	Doppelverriegelungssystem
24	P-PWR SEAT	30	Elektrischer Sitz
25	PSB	30	Pre-Collision-Sicherheitsgurte
26	STRG HTR	10	Beheiztes Lenkrad
27	DOOR NO.1	25	Elektrisches Türverriegelungssystem
28	SEAT HTR FL	10	Sitzheizung
29	SEAT HTR FR	10	Sitzheizung
30	RAD NO.2	7,5	Audiosystem; Lexus Parkassistenzmonitor; Navigationssystem; Dachkonsole.
31	PWR OUTLET	15	Steckdose
32	ECU-ACC	10	Klimaanlage; Außenspiegel-Schalter
33	PWR OUTLET2	15	Kein Stromkreis

Lage des Sicherungskastens

Der Sicherungskasten befindet sich im Motorraum (links).
Drücken Sie die Lasche und entfernen Sie die Abdeckung.

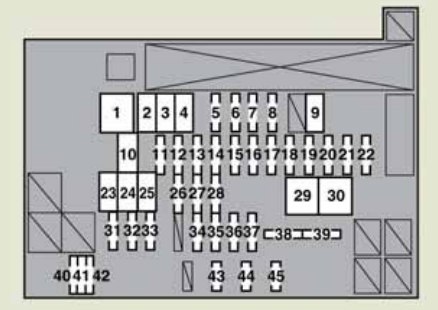

Sicherungsplan des Sicherungskastens

Sicherungsbelegung im Motorraum

Nr	Name	Ampere [A]	Beschreibung
Nr	Name	Ampere [A]	Beschreibung
1	DC/DC	125	Inverter und Konverter
2	HTR	50	Klimaanlage
3	RDI	30	Elektrische Kühlgebläse
4	CDS	30	Elektrische Kühlgebläse
5	RAD NO.1	15	Audiosystem, Navigationssystem
6	S-HORN	10	Navigationssystem
7	ENG W/P	30	Kühlsystem
8	ABS MAIN NO.2	7,5	Elektronisches Bremssystem
9	H-LP CLN	30	Scheinwerferreinigungsanlage
10	P CON MTR	30	P-Positions-Kontrollsystem
11	AMP NO.2	30	Audiosystem
12	ETCS	10	Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem.
13	IGCT	30	PCU, IGCT Nr. 2, IGCT Nr. 3
14	DC/DC-S	5	Inverter und Konverter
15	P CON MAIN	7,5	P-Positions-Kontrollsystem; P-Positions-Schalter.
16	AM2	7,5	Energiemanagementsystem
17	ECU-B2	7,5	Intelligentes Start- und Zündsystem
18	MAYDAY	10	Kein Stromkreis
19	ECU-B3	10	Klimaanlage
20	TURN & HAZ	10	Blinker; Warnblinkanlage.
21	AMP NO.1	30	Audiosystem
22	ABS MAIN NO.1	20	Elektronisches Bremssystem

Nr	Name	Ampere [A]	Beschreibung
23	P/I 2	40	P-Positions-Kontrollsystem; Hupe; Scheinwerfer (Abblendlicht); Rückfahrlicht.
24	ABS MTR 1	30	Elektronisches Bremssystem
25	ABS MTR 2	30	Elektronisches Bremssystem
26	H-LP HI MAIN	20	H-LP RH HI, H-LP LH HI
27	DRL	7,5	Tagfahrlichtsystem
28	DOOR NO.2	25	Elektrisches Türverriegelungssystem
29	P/I 1	60	IG2, MAIN EFI, BATT FANN
30	EPS	60	Elektrische Servolenkung
31	PCU	10	Hybridsystem
32	IGCT NO.2	10	Hybridsystem; P-Positions-Kontrollsystem; Energiemanagementsystem.
33	IGCT NO.3	10	Kühlsystem
34	DOME	10	Kofferraumbeleuchtung; Dachmodul; Innenbeleuchtung; Leseleuchten; Sonnenblendenbeleuchtung; Fußraumbeleuchtung.
35	ECU-B	7,5	Intelligentes Start- und Zündsystem; Anzeigen und Kilometerzähler; Außenspiegel; Klimaanlage; Lenkpositionsspeichersystem; Elektrische Servolenkung; Uhr.
36	H-LP LH HI	10	Linker Scheinwerfer (Fernlicht)
37	H-LP RH HI	10	Rechter Scheinwerfer (Fernlicht)
38	EFI NO. 2	10	Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Abgassystem; Schlüsselpumpenmodul; Elektrische Kühlgebläse.
39	M-HTR	10	Außenspiegelheizung
40	SPARE	30	Ersatzsicherung
41	SPARE	10	Ersatzsicherung
42	SPARE	7,5	Ersatzsicherung
43	EFI MAIN	20	Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; Kühlsystem; EFI NO.2.
44	BATT FAN	10	Batteriekühlgebläse
45	IG2	20	Hybridsystem; Mehrpunkt-Kraftstoffeinspritzsystem; Sequenzielles Mehrpunkt-Kraftstoffeinspritzsystem; MET, IGN, s Leistungsmanagementsystem.

Über Lexus CT 200h (2011-2017)

Der Lexus CT 200h, produziert von 2011 bis 2017, ist ein kompaktes Hybridfahrzeug, das elegantes Design mit umweltfreundlicher Technologie kombiniert. Dieses Modell ist mit einem Hybridantriebssystem ausgestattet, das einen 1,8-Liter-Benzinmotor und einen Elektromotor umfasst, wodurch ein effizienter Kraftstoffverbrauch und niedrige Emissionen gewährleistet werden. Der Lexus CT 200h ist bekannt für seine Zuverlässigkeit, seinen Komfort und seine modernen Technologien, die fortschrittliche Sicherheitssysteme und eine intuitive Bedienung umfassen. Der Innenraum des Fahrzeugs ist mit einem Fokus auf Qualität und Komfort gestaltet, was ihn zur idealen Wahl für diejenigen macht, die eine Kombination aus Luxus und Nachhaltigkeit suchen.

Sicherungsplan des Lexus CT 200h

Diese Seite zeigt den Sicherungsplan für den Lexus CT 200h, der für die Identifizierung und Wartung der elektrischen Komponenten des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf der Seite zeigen die Sicherungsnummern, deren Amperewerte und die geschützten Komponenten, was für die ordnungsgemäße Wartung des Fahrzeugs wichtig ist. Beim Austausch von Sicherungen ist es immer notwendig, Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die korrekte Funktion der elektrischen Systeme, und sein richtiges Verständnis kann viele Probleme verhindern.
