Lexus RX 300 (XU10) (1999-2003) – Sicherungskasten
Sicherungs- und Relaisplan – Lexus RX 300 (XU10)
Gilt für Neufahrzeuge in den Jahren:
1999, 2000, 2001, 2002, 2003.

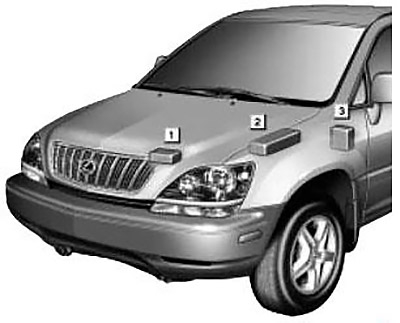

Position
- Sicherungskasten Motorraum #1
- Sicherungskasten Motorraum #2
- Instrumententafel auf der Fahrerseite

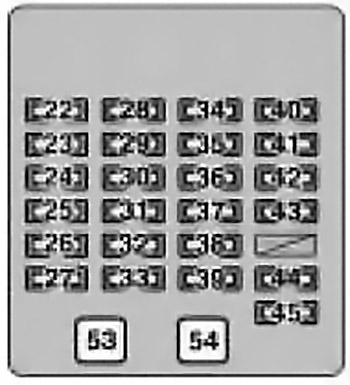

Sicherungsplan des Fahrgastraums
Der Sicherungskasten befindet sich hinter der Abdeckung links von der Lenksäule.
| Nummer | Sicherung | Ampere [A] | Beschreibung |
|---|---|---|---|
| Nummer | Sicherung | Ampere [A] | Beschreibung |
| 22 | IGN | 7,5 | SRS-System, Mehrpunkt-Kraftstoffeinspritzung/Sequentielle Mehrpunkt-Kraftstoffeinspritzung; |
| 23 | RADIO Nr. 2 | 7,5 | Audiosystem, Multiplex-Computer |
| 24 | CIG | 15 | Zigarettenanzünder, Außenspiegel, elektrisches Türverriegelungssystem |
| 25 | HECKTÜR | 20 | Hecktürverriegelung, hinteres elektrisches Fenster |
| 26 | PWR OUTLET | 15 | Steckdosen |
| 27 | NEBELSCHEINWERFER | 15 | Nebelscheinwerfer |
| 28 | SRS-IG | 15 | SRS-System |
| 29 | ECU-IG | 15 | Telefon, Innenspiegel, Antiblockiersystem, Traktionskontrollsystem, Multifunktionsdisplay |
| 30 | SCHEIBENWISCHER | 25 | Scheibenwischer |
| 31 | VORDERTÜR | 20 | Vordertürverriegelung, vorderes elektrisches Fenster |
| 32 | P VORNE | 20 | Vordertürverriegelung, vorderes elektrisches Fenster |
| 33 | DACH | 20 | Schiebedach |
| 34 | HEIZUNG | 15 | Klimaanlage |
| Nummer | Sicherung | Ampere [A] | Beschreibung |
|---|---|---|---|
| 35 | MESSGERÄT | 7,5 | Multiplex-Computer, Service-Erinnerungsanzeigen |
| 36 | PR WIP | 15 | Heckscheibenwischer |
| 37 | BREMSE | 20 | Bremslichter, hohe Bremsleuchte, Antiblockiersystem, Traktionskontrollsystem |
| 38 | OBD | 7,5 | On-Board-Diagnosesystem |
| 39 | SITZ HTR | 15 | Sitzheizungssystem |
| 40 | ANLASSER | 7,5 | Startsystem |
| 41 | WASCHANLAGE | 10 | 1999: Waschanlage |
| 20 | 2000-2003: Waschanlage | ||
| 42 | RR BREMSE | 7,5 | Kein Stromkreis |
| 43 | FR DEF | 20 | Heckscheibe und Außenspiegel – Enteisung |
| 44 | HECK | 10 | Rückleuchten, Seitenmarkierungsleuchten, Kennzeichenleuchten, Parkleuchten |
| 45 | PANEL | 7,5 | Instrumentenbeleuchtung |
| 53 | AM1 | 40 | Zündsystem |
| 54 | STROM | 30 | Elektrische Sitze |
Sicherungskasten Motorraum 1
| Nummer | Sicherung | Ampere [A] | Beschreibung |
|---|---|---|---|
| 1 | DRL | 7,5 | Tagfahrlichtsystem |

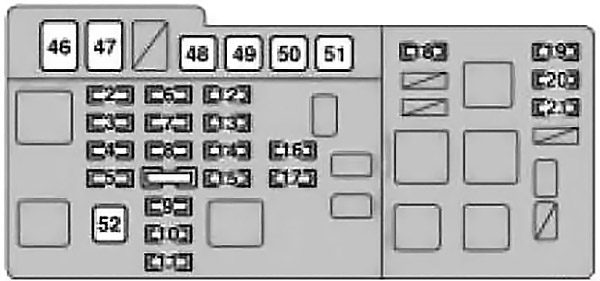

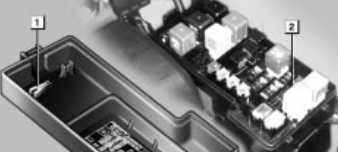

Sicherungskasten Motorraum 2
- Entnahmewerkzeug
- Ersatzsicherung
| Nummer | Sicherung | Ampere [A] | Beschreibung |
|---|---|---|---|
| Nummer | Sicherung | Ampere [A] | Beschreibung |
| 2 | ANHÄNGER | 20 | Anhängerbeleuchtung |
| 3 | H-LP R ABBLENDLICHT | 15 | Rechter Scheinwerfer (Abblendlicht) |
| 4 | H-LP L ABBLENDLICHT | 15 | Linker Scheinwerfer (Abblendlicht) |
| 5 | GEFAHR | 15 | Warnblinkanlage, Blinker |
| 6 | AM2 | 20 | Startsystem |
| 7 | TEL | 15 | Telefon |
| 8 | FL TÜR | 20 | Elektrisches Türverriegelungssystem |
| 9 | RESERVE | 7,5 | Ersatzsicherung |
| 10 | RESERVE | 15 | Ersatzsicherung |
| 11 | RESERVE | 25 | Ersatzsicherung |
| 12 | ALT-S | 7,5 | Ladesystem |
| 13 | HUPE | 10 | Diebstahlsicherung, Hupe |
| 14 | EFI | 20 | Mehrpunkt-Einspritzsystem/Sequentielle Mehrpunkt-Einspritzung |
| Nummer | Sicherung | Ampere [A] | Beschreibung |
|---|---|---|---|
| 15 | ABDECKUNG | 10 | Innenbeleuchtung, Begrüßungsleuchten, Fußraumbeleuchtung, persönliche Rückleuchte, Blinker und Messgeräte, viele Displays |
| 16 | ECU-B | 7,5 | Multiplex-Computer |
| 17 | RADIO Nr. 1 | 25 | Audiosystem |
| 18 | ABS 3 | 7,5 | Antiblockiersystem |
| 19 | H-LP P RECHTS | 15 | Rechter Scheinwerfer (Fernlicht) |
| 20 | H-LP L HOCH | 15 | Linker Scheinwerfer (Fernlicht) |
| 21 | A/F HTR | 25 | Luft-Kraftstoff-Verhältnis-Sensor |
| 46 | ABS | 60 | Antiblockiersystem |
| 47 | ALT | 140 | Ladesystem |
| 48 | RDI | 40 | Kühlerlüftersystem |
| 49 | CDS | 40 | Kühlerlüftersystem |
| 50 | DEF RR | 30 | Heckscheiben- und Außenspiegelentfrostung |
| 51 | HEIZUNG | 50 | Gebläse |
| 52 | HAUPT | 50 | Startsystem |
Über Lexus RX 300 (XU10) (1999-2003)
Der Lexus RX 300 (XU10) ist die erste Generation des beliebten SUV-Modells, das von 1999 bis 2003 hergestellt wurde. Dieses Modell ist bekannt für seine Zuverlässigkeit und seinen Komfort, wobei es einen geräumigen Innenraum und eine hochwertige Verarbeitung bietet. Unter der Haube befindet sich ein 3,0-Liter-V6-Motor, der ausreichend Leistung für den täglichen Gebrauch und längere Fahrten liefert. Der RX 300 ist mit Allradantrieb ausgestattet, was eine bessere Traktion und Stabilität auf verschiedenen Oberflächen gewährleistet. Dank der Kombination aus Luxus und Praktikabilität hat dieses Modell bei Fahrern, die ein zuverlässiges und komfortables Fahrzeug suchen, an Beliebtheit gewonnen.
Sicherungsplan des Lexus RX 300 (XU10)
Diese Seite zeigt den Sicherungsplan für den Lexus RX 300 (XU10), der für die ordnungsgemäße Wartung und Reparatur der elektrischen Komponenten des Fahrzeugs unerlässlich ist. Die typische Position des Sicherungskastens in diesem Modell ist unter der Motorhaube und im Fahrgastraum, genauer gesagt unter dem Armaturenbrett. Die Pläne auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seinen Inhalt und die richtige Verwendung zu haben.
