Sicherungs- und Relaisplan – Lexus ES 300 (XV10)

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

 1991, 1992, 1993, 1994, 1995, 1996.



Kabine

1. Zentrales Airbag-Sensorsteuergerät
2. Getriebesperr-ECU
3. Wischersteuerungsrelais
4. Integrationsrelais
5. Sicherungskasten
6. Sicherungskasten (linke Verkleidung)
7. Widerstand
8. J/B №3
9. Klimaanlagensteuerung
10. Motorsteuerungsmodul (Motor und elektronisches Getriebe-ECU) A/T
    oder
    Motorsteuerungsmodul (Motor-ECU) M/T
11. Sicherungskasten (hinter dem Handschuhfach)
12. Tagfahrlichtrelais (Haupt)
13. PPS ECU
14. ABS ECU
15. Alarm- und Türschloss-ECU
16. Tempomat-ECU
17. Sicherungskasten (rechte Verkleidung)
18. Kühlerventilator-ECU

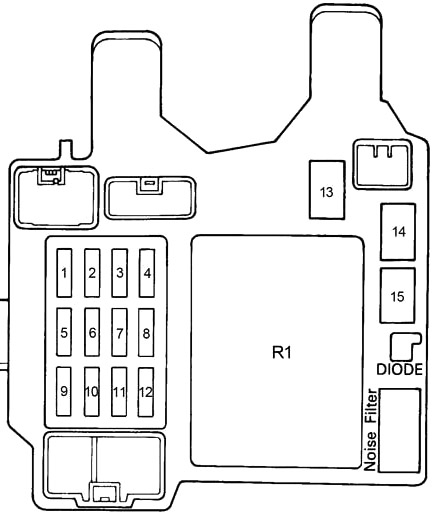

Sicherungskasten Armaturenbrett

Der Sicherungskasten befindet sich hinter der Abdeckung links von der Lenksäule.

Rückseite

Nummer	Stromstärke [A]	Beschreibung
1	15	Tempomatsystem, Lenkassistenzsystem, Getriebesperrsystem, Antiblockiersystem. SRS-Airbagsystem, elektrische Türverriegelung und Diebstahlsicherung, elektrische Antenne, Telefon, elektronisches Kühlerventilatorsystem
2	10	1991-1994: Anzeigen und Messgeräte der Warnleuchten und Pieptöne (außer Warnleuchten für Auspuff und offene Tür), Rückfahrlichter, elektronisch gesteuertes Automatikgetriebesystem, Heckscheiben- und Spiegelentfrostungssystem
	15	1994-1996: Anzeigen und Messgeräte, Serviceerinnerungsanzeigen und Warnpieptöne (außer Warnleuchten für Auspuff und offene Tür), Rückfahrlichter, elektronisch gesteuertes Automatikgetriebe, Heckscheiben- und Spiegelentfrostungssystem
3	25	1991-1994: Bremslichter, Tempomat-Deaktivierung, Getriebesperrsystem, Antiblockiersystem
	20	1995-1996: Bremslichter, Tempomat-Deaktivierung, Getriebesperrsystem, Antiblockiersystem
4	15	Sitzheizung
5	20	Scheibenwischer und -waschanlage, Scheinwerferreinigungsanlage
6	7,5	Aktiviert die Blinker
7	7,5	Mehrfach-/Sequenzielle Einspritzanlage, elektronisches Kühlerventilatorsystem, SRS-Airbagsystem
8	15	Radio, Kassettenspieler, CD-Spieler, elektrische Antenne, elektrische Rückspiegel, Zigarettenanzünder, Diebstahlsicherung, Getriebesperrsystem, SRS-Airbagsystem, Uhr
9	10	Außenspiegelheizung

10	15	Rücklichter, Parklichter
11	7,5	SRS-Airbagsystem, Antiblockiersystem, Tagfahrlichtsystem
12	–	–
13	40	Zündanlage
14	30	Elektrisches Dach, elektrische Fensterheber
15	40	Heckscheiben- und Außenspiegelheizung
Relais
R1	Integrationsrelais
Hinteres Relais
R1	Hauptstromrelais
R2	Rücklichter
R3	Heizung

Sicherungskasten der linken Verkleidung

Nummer	Stromstärke [A]	Beschreibung
1	15	1991-1994: Nebelscheinwerfer
	10	1994-1996: Startsystem, Mehrfach-/Sequenzielle Einspritzanlage
Relais
R1	Nebelscheinwerfer oder Blinker

Sicherungskasten der rechten Verkleidung

Nummer	Stromstärke [A]	Beschreibung
1	–	–
2	40	Umweltmanagementsystem
Relais
R1	Heizung

Relais hinter dem Handschuhfach

Nummer	Relais
R1	Nebelschlussleuchte oder Anlassermotor
R2	Stromkreisöffnungsrelais
R3	Blinker aktivieren



1. Drahtloses Türschloss-ECU
2. Schiebedach-Steuerrelais
3. Stereo-Komponentenverstärker
4. Automatischer Kassettenwechsler
5. Automatisches Antennensteuerungsrelais
6. Lichtfehler-Sensor



Motorraum

1. Sicherungskasten
2. Zusätzlicher Sicherungskasten
3. Zusätzlicher Sicherungskasten (mit TFL)
4. ABS-Relais
5. Scheinwerferreinigungsrelais



Sicherungskasten im Motorraum

Schema 1991-1994

Nummer	Stromstärke [A]	Beschreibung
1	10	Startsystem, elektronisches Einspritzsystem
2	7,5	Ladesystem
3	15	Elektronisches Einspritzsystem
4	15	Rechter Scheinwerfer
	15	Rechter Scheinwerfer (Abblendlicht)
5	20	Radio, Kassettenspieler, CD-Spieler, elektrische Antenne, Innenbeleuchtung, persönliche Beleuchtung, Deckenbeleuchtung in den Türen, Zündschalterbeleuchtung, Kofferraumbeleuchtung, elektronisches Schiebedachsystem, Armaturenbrettbeleuchtung, Türschloss und Diebstahlsicherung, Verriegelung über drahtloses Fernbedienungssystem
6	15	Warnblinkanlage, Hupe
7	15	Linker Scheinwerfer
	15	Linker Scheinwerfer (Abblendlicht)
8	–	–

9	30	Startsystem, elektronisches Einspritzsystem
10	100	Ladesystem
11	60	Antiblockiersystem
12	30	Startsystem
13	–	–
14	–	–
Relais
R1	Motorsteuergerät (Haupt-EFI)
R2	–
R3	Scheinwerfer
R4	Hupe

Schema 1994-1996

Nummer	Stromstärke [A]	Beschreibung
1	15	Mehrfach-/Sequenzielle Einspritzanlage
2	10	Hupe
3	7,5	Borddiagnosesystem
4	10	Warnblinkanlage
5	20	Radio, Kassettenspieler, CD-Spieler, elektrische Antenne, Innenbeleuchtung, persönliche Beleuchtung, Deckenbeleuchtung in den Türen, Zündschalterbeleuchtung, Kofferraumbeleuchtung, elektronisches Schiebedachsystem, Armaturenbrettbeleuchtung, Türschloss und Diebstahlsicherung, Verriegelung über drahtloses Fernbedienungssystem
6	15	Linker Scheinwerfer
	15	Linker Scheinwerfer (Abblendlicht)
7	15	Rechter Scheinwerfer
	15	Rechter Scheinwerfer (Abblendlicht)
8	7,5	Ladesystem
9	30	Elektronisches Zünd-/Zündsystem, Mehrfach-/Sequenzielle Einspritzanlage
10	15	SRS-Airbagsystem, Antiblockiersystem, Tagfahrlichtsystem

11	15	Telefon
12	40	Scheinwerfer, Startsystem
13	30	Elektrische Kühler
14	30	Elektrische Kühler
15	100	Ladesystem
16	60	Antiblockiersystem
Relais
R1	Haupt-EFI-Relais
R2	Anlassermotor
R3	Hupe
R4	Scheinwerfer
R5	Kühlerlüfter
R6	Hauptmotorrelais



Zusätzliche Sicherungskästen

Nummer	Ampere [A]	Beschreibung
1	15	Scheinwerfer links (Abblendlicht)
2	15	Scheinwerfer rechts (Abblendlicht)
3	15	1991-1994: Telefon
	15	1994: Nebelscheinwerfer
	20	1995-1996: Nebelscheinwerfer
4	20	Radio, Kassettenspieler, CD-Spieler, elektrische Antenne
Relais
R1	–
R2	Magnetkupplung Klimaanlage
R3	Tagfahrlichtrelais Nr. 2

Nummer	Ampere [A]	Beschreibung
1	7,5	1991-1994: Tagfahrlicht
	5	1995-1996: Tagfahrlicht
Relais
R1	Tagfahrlichtrelais 4
R2	Tagfahrlichtrelais 3

Über den Lexus ES 300 (XV10) (1991-1996)

Der Lexus ES 300 (XV10) war ein beliebtes Mittelklassemodell, das von 1991 bis 1996 produziert wurde. Dieses Modell war bekannt für seine Zuverlässigkeit und den Komfort, den es bot. Unter der Haube befand sich meist ein 3,0-Liter-V6-Motor, der ausreichend Leistung für eine komfortable Fahrt lieferte. Der Lexus ES 300 war mit einem Automatikgetriebe ausgestattet und bot zahlreiche Luxusmerkmale wie Ledersitze, Klimaanlage und ein hochwertiges Soundsystem. Dieses Modell erfreute sich großer Beliebtheit bei Fahrern, die ein zuverlässiges und komfortables Fahrzeug für den täglichen Gebrauch suchten.

Sicherungskasten-Schema Lexus ES 300 (XV10)

Diese Seite zeigt das Sicherungskasten-Schema für den Lexus ES 300 (XV10), das für die ordnungsgemäße Wartung des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell typischerweise unter dem Armaturenbrett auf der Fahrerseite und auch im Motorraum. Das Schema zeigt die Sicherungsnummern, deren Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit der gleichen Amperezahl zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und zuverlässigen Betrieb des Fahrzeugs.
