Lexus ES 250 (VZV21) (1989-1991) – Sicherungskasten
Sicherungs- und Relaisplan – Lexus ES 250 (VZV21)
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1989, 1990, 1991.

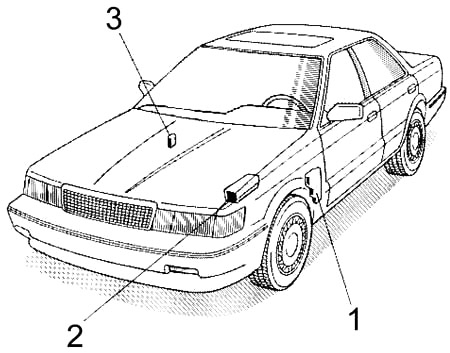

Position der Sicherungen
- Seitenverkleidung auf der Fahrerseite
- Motorraum
- Seitenverkleidung auf der Beifahrerseite

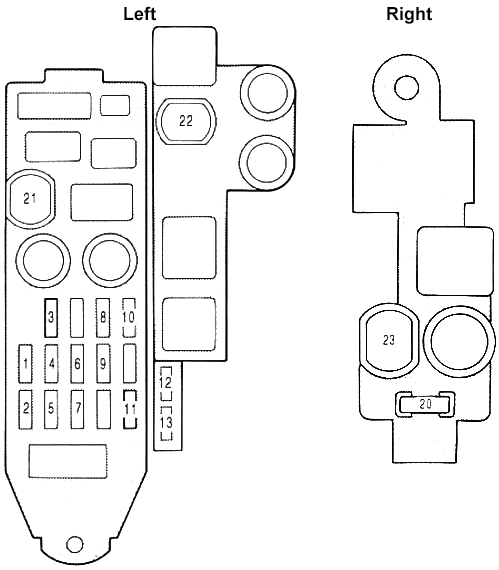

Sicherungskästen in der Kabine
In der Kabine befinden sich zwei Sicherungsblöcke – der erste in der Zugangsklappe auf der Fahrerseite und der zweite in der Zugangsklappe auf der Beifahrerseite.
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Zigarettenanzünder, digitale Zeitanzeige, Getriebesperrsystem (Automatikgetriebe) |
| 2 | 10 | Ladesystem |
| 3 | 15 | Anzeigen und Messgeräte, Warnleuchten (außer Entlade- und offene Tür-Warnleuchten), Rückfahrlichter, Automatikgetriebe-Overdrive-System, Heckscheibenheizung, elektrische Fensterheber, elektrische Türverriegelung, Außenspiegelheizung |
| 4 | 7,5 | Radio, Kassettenspieler, elektrische Rückspiegel |
| 5 | 20 | Scheibenwischer und Scheibenwaschanlage |
| 6 | 7,5 | Zündung der Signallichter |
| 7 | 15 | Tempomatsystem, elektronisch gesteuertes Automatikgetriebe, Getriebesperrsystem (Automatikgetriebe) |
| 8 | 20 | Bremslichter, Tempomat-Deaktivierungssystem |
| 9 | 10 | Motorleerlaufsystem |
| 10 | 15 | Rücklichter, Positionslichter, Kennzeichenbeleuchtung, Armaturenbrettbeleuchtung, Handschuhfachbeleuchtung; |
| 11 | 7,5 | Ladesystem, Entlade-Kontrollleuchte, Emissionskontrollsystem, elektrische Kühlgebläse, elektronisches Einspritzsystem |
| 12 | 10 | Heckscheibenheizung, Antiblockiersystem |
| 13 | 15 | Nebelscheinwerfer |
| 21 | 30 | Heckscheibenheizung |
| 22 | 30 | Schiebedach, elektrische Fensterheber, elektrische Türverriegelung, elektrischer Sitz |
| 20 | 10 | Klimaanlage |
| 23 | 40 | Klimaanlagensteuerung |
Sicherungsplan des Sicherungskastens im Motorraum
| Nummer | Ampere [A] | Beschreibung |
| 14 | 15 | Scheinwerfer rechts |
| 15 | 20 | Radio, Kassettenspieler, Uhr, elektronisch gesteuertes Automatikgetriebe, elektrische Antenne, Innenbeleuchtung, persönliche Beleuchtung, Deckenbeleuchtung in den Türen, Kofferraumbeleuchtung, Zündschalter-Kontrollleuchte, Warnleuchte für offene Türen |
| 16 | 15 | Scheinwerfer links |
| 17 | 15 | Warnblinkanlage, Hupe |
| 18 | 15 | Elektronisches Einspritzsystem |
| 19 | 7,5 | Ladesystem, Warnleuchte für Entladung |
Über Lexus ES 250 (VZV21) (1989-1991)
Der Lexus ES 250, der von 1989 bis 1991 hergestellt wurde, war eines der ersten Modelle der Marke Lexus, das sich auf die Kombination von Luxus und Zuverlässigkeit konzentrierte. Dieses Modell war mit einem 2,5-Liter-V6-Motor ausgestattet, der ausreichend Leistung für eine komfortable Fahrt bot. Der Innenraum des ES 250 wurde mit Schwerpunkt auf Komfort und Qualität gestaltet, was die Verwendung hochwertiger Materialien und fortschrittlicher Technologien für diese Zeit umfasste. Das Fahrzeug war bekannt für seine leise und sanfte Fahrt, was es bei Fahrern beliebt machte, die eine luxuriöse Limousine mit außergewöhnlicher Zuverlässigkeit suchten.
Sicherungsplan des Lexus ES 250 (VZV21)
Diese Seite zeigt den Sicherungsplan für den Lexus ES 250 (VZV21), der für die ordnungsgemäße Wartung des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Pläne enthalten die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion aller elektrischen Geräte im Fahrzeug zu gewährleisten.
