Sicherungs- und Relaisplan – Lexus RX 350 (XU30)

Gilt für Neufahrzeuge in den Jahren:

2007, 2008, 2009.



Position

1. Motorraum
2. Armaturenbrett auf der Fahrerseite
3. Armaturenbrett auf der Fahrerseite

Sicherungsplan des Innenraums

Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der linken Seite.

Nummer	Ampere [A]	Beschreibung
1	20	Elektrisches Heckfenster rechts
2	20	Elektrisches Heckfenster links
3	7,5	Tankklappenentriegelung
4	15	Nebelscheinwerfer vorne
5	7,5	Borddiagnosesystem
6	25	Scheibenwischerheizung, MIR HTR
7	10	Rückleuchten, dritte Bremsleuchte, Rückleuchten-Fehleranzeige, Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistenzsystem, elektronisch modulierte Luftfederung, Getriebesperrsystem, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage
8	30	Einstellbare und teleskopische Steuerung
9	7,5	Sicherheitssystem
10	7,5	Startsystem
11	7,5	Unbenutzter Stromkreis
12	7,5	Elektronisch modulierte Luftfederung
13	25	Multiplex-Kommunikationssystem
14	30	Schiebedach
15	10	Nebelscheinwerfer vorne, Armaturenbrettbeleuchtung, Instrumentenbeleuchtung, Seitenpositionsleuchten, Rückleuchten, Kennzeichenbeleuchtung, Anhängerkupplung
16	7,5	Handschuhfachbeleuchtung, Armaturenbrettbeleuchtung, Instrumentenbeleuchtung, Konsolenbeleuchtung, Audiosystem, Steckdose, Garagentoröffner, elektronisch gesteuertes Automatikgetriebe, Scheinwerferreinigung, Sitzheizung, Audio-Schalter am Lenkrad, Heckklappenstromversorgung

17	7,5	Spiegel, Schiebedach, Multiplex-Kommunikationssystem, Navigationssystem-Display, Getriebesperrsystem, Multiplex-Kommunikationssystem (elektrisches Türverriegelungssystem, drahtloses Fernbedienungssystem), Sitzpositionsspeichersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Scheibenwischer, elektronisch gesteuertes Automatikgetriebe, Sitzheizung, elektrische Sitze, neigbares und teleskopisches Lenkrad, elektrische Heckklappe, elektronisch modulierte Luftfederung
18	10	Automatisches Scheinwerfer-Nivelliersystem, Fahrzeugstabilitätskontrollsystem, dynamischer Laser-Tempomat, Scheinwerferreinigungsanlage, adaptives Frontbeleuchtungssystem
19	7,5	Elektrische Kühlgebläse, Klimaanlage, Heckscheibenheizung, Motorzündschalter, Scheibenwischerheizung
20	20	Scheibenwaschanlage
21	20	Sitzheizung
22	7,5	Armaturenbrettbeleuchtung, Instrumentenbeleuchtung, Warnblinkanlage, Sicherheitsgurt, Steckdose, Rückleuchten-Fehleranzeige, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage, Warnblinkanlage
23	30	Scheibenwischer
24	15	Heckscheibenwischer
25	7,5	Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage
26	10	SRS-Airbagsystem, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage, Beifahrerklassifizierungssystem, Bremsleuchten
27	7,5	Messgeräte und Zähler
28	7,5	Navigationssystem-Display, elektrische Spiegelverstellung, Getriebesperrsystem, Multiplex-Kommunikationssystem
29	15	Zigarettenanzünder, Steckdose
30	15	Steckdose
31	7,5	Armaturenbrettbeleuchtung, Instrumentenbeleuchtung, Navigationssystem, Audiosystem
32	10	Außenspiegelheizung
33	30	Elektrische Sitze
34	30	Elektrisches Fenster, Multiplex-Kommunikationssystem (elektrisches Türverriegelungssystem, drahtloses Fernbedienungssystem), Außenspiegel

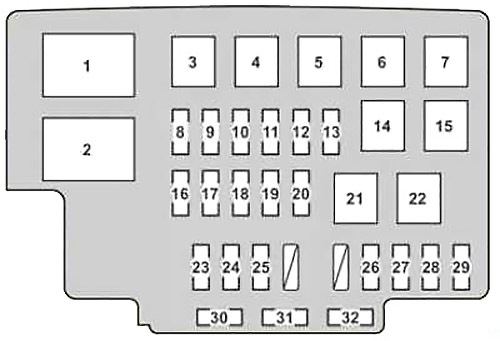

Sicherungsplan des Motorraums

Nummer	Ampere [A]	Beschreibung
1	60	Mit elektronisch modulierter Luftfederung: elektronisch modulierte Luftfederung
	100	Ohne elektronisch modulierte Luftfederung: HEATER, TAIL, PANEL, FR FOG, CIG, RADIO Nr. 2, ECU-ACC, PWR OUTLET Nr. 1, GAUGE Nr. 1, ECU-IG Nr. 1, FRWIP, RRWIP, WASHER, Sitz HTR, ECU-IG Nr. 2, P/ Sitz, PWR, TI&TE, RR DOOR LH, RR DOOR RH, MPX-B, AM1, DOOR Nr. 2, STOP, OBD, FUEL OPN, AIRSUS (7,5 A), S/ROOF, FR DEF, RR FOG
2	140	INP-J/B, AIRSUS (60 A), ABS Nr. 1, ABS Nr. 2, RDI FAN, RR DEF, HEATER, PBD, H-LP CLN/MSB, H-LP CLN, POWER OUTLET Nr. 2, TOWING, TAIL, PANEL, FR FOG, CIG, RADIO Nr. 2, ECU-ACC, PWR OUTLET Nr. 1, GAUGE Nr. 1, ECU-IG Nr. 1, FRWIP, RR WIP, WASHER, HEATER, Sitz HTR, ECU-IG Nr. 2, P/ Sitz, PWR, CRT, TI&TE, RR DOOR LH, RR DOOR RH, MPX-B, AM1, DOOR Nr. 2, STOP, OBD, FUEL OPN, AIRSUS (7,5 A), S/ROOF, FR DEF, RR FOG
3	30	Heckklappenstromversorgung
4	30	Scheinwerferreinigung
	30	Scheinwerferreinigung
5	Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistenzsystem
6	40	Heckscheibenheizung
7	50	Klimaanlage, Heckscheibenheizung
8	7,5	Tagfahrlichtsystem
9	15	Linker Scheinwerfer (Abblendlicht)
10	15	Linker Scheinwerfer (Fernlicht)
11	15	Rechter Scheinwerfer (Fernlicht)
12	30	Anhängerbeleuchtung
13	7,5	Audiosystem
14	50	Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistenzsystem

15	50	Elektrische Kühlgebläse
16	15	Blinkleuchten einschalten
17	25	Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage
18	7,5	Ladesystem
19	10	Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage
20	10	Hupe
21	40	Tagfahrlichtsystem, linker Scheinwerfer, rechter Scheinwerfer, H-LP R LWR, H-LP R UPR, H-LP L UPR, H-LP L LWR, DRL
22	30	Startsystem, BLINKER Nr. 2, IGN, IG2
23	15	Audiosystem, Navigationssystem
24	7,5	Elektrisches Fenster, Multiplex-Kommunikationssystem, Anzeigen und Zähler, Armaturenbrettbeleuchtung, Instrumentenbeleuchtung, Klimaanlage, Garagentoröffner, beleuchtetes Einstiegssystem, drahtlose Fernbedienung, elektrische Heckklappe, Sitzpositionsspeichersystem, Navigationssystem-Display, Schiebedach, neigbare und teleskopische Steuerung, elektrische Sitze, Außenspiegel, Scheibenwischer
25	7,5	Anzeigen und Zähler, persönliche Beleuchtung, Gastfreundschaftsbeleuchtung, Türhimmelbeleuchtung, Innenraumgriffbeleuchtung, Motorzündschalterbeleuchtung, Fußraumbeleuchtung, Kratzbeleuchtung, Kofferraumbeleuchtung, Innenbeleuchtung
26	30	Audiosystem
27	25	Multiplex-Kommunikationssystem
28	10	Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage
29	25	Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage, EFI Nr. 2
30	15	Rechter Scheinwerfer (Fernlicht)
31	20	Steckdose
32	10	Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage
