Sicherungs- und Relaisplan – Lexus ES 250, ES 300h und ES 350 (XV60)

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2012, 2013, 2014, 2015.

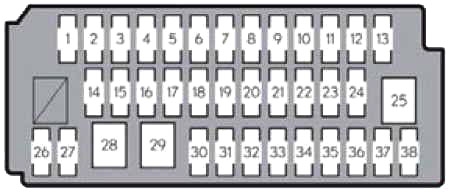

Sicherungskasten im Innenraum

Der Sicherungskasten befindet sich unter der linken Seite des Armaturenbretts. Entfernen Sie die Abdeckung, um Zugang zu den Sicherungen zu erhalten.

Nummer	Stromstärke [A]	Beschreibung
1	10	Hauptkarosserie-ECU, Audiosystem, Getriebesperrsystem, Außenspiegel-Steuermodul, Spannungsreduzierer, Frontscheibenwischer, beheizbares Lenkrad, Multifunktionsdisplay, Audio-Display, intuitiver Parkassistent, Reifendruckwarnsystem, Schiebedach, Innenrückspiegel mit Blendschutz, Regensensor, Heckscheibenrollo, drahtloses Türverriegelungssystem, Kofferraumöffner und Verriegelungs-ECU
2	10	Elektrischer Kühlerventilator, Frontscheibenwischer-Enteiser, VSC, ABS, Ladesystem, Lenksensor, elektronisches Getriebe, elektrische Servolenkung, Tür-ECU, elektrisch neig- und teleskopierbare Lenksäule
3	5	Uhr
4	15	Positionslichter, Seitenmarkierungsleuchten, Kennzeichenbeleuchtung
5	20	Elektrisches Fenster, Außenspiegelsteuerung ECU
6	20	Fensterstromversorgung
7	20	Elektrisches Fenster, Außenspiegelsteuerung ECU
8	20	Fensterstromversorgung
9	7,5	Automatisches Scheinwerfer-Nivelliersystem
10	10	Scheinwerferwaschanlage
11	7,5	Klimaanlage, PTC-Heizung, Anzeigen und Instrumente, Sitzheizung und -lüfter
12	25	Scheibenwischer
13	7,5	Mehrpunkt-Kraftstoffeinspritzsystem, sequentielles Mehrpunkt-Einspritzsystem, elektronisches Getriebe, Audiosystem, Navigationssystem, Rückfahrlichter
14	10	Tankdeckelöffnung
15	10	Elektrische Servolenkung
16	15	Druckguss-Stromversorgung
17	5	Audiosystem, Remote Touch, Multifunktionsdisplay, Audio-Display, Navigationssystem
18	10	Sitzheizung und -lüfter

19	10	Sitzheizung und -lüfter
20	7,5	Borddiagnosesystem
21	10	Hauptfensterschalter, Klimaanlage, intelligentes Zugangssystem mit Startknopf, Reifendruckwarnsystem, Heckscheibenrollo
22	10	Beheizbares Lenkrad
23	25	Stromversorgung für Kofferraumöffner und Schließ-ECU
24	7,5	Energiemanagementsystem, Mehrpunkt-Kraftstoffeinspritzsystem, sequentielles Mehrpunkt-Einspritzsystem, VSC, ABS, elektronisches Getriebe, Fahrerassistenzsystem, Motorsteckerverriegelung, Rücklichter, hohe Bremsleuchte, intelligentes Zugangssystem mit Startknopf, Getriebesperrsystem
25	30	Elektrische Sitze
26	7,5	Klimaanlage
27	10	Schiebedach
28	30	Elektrische Sitze
29	30	Gurtstraffer vor Kollision
30	20	Hauptkarosserie-ECU, Türverriegelungssystem mit Stromversorgung
31	20	Elektrisch neig- und teleskopierbare Lenksäule
32	10	Beifahrerklassifizierungssystem, SRS-Airbagsystem
33	7,5	Anzeigen und Instrumente
34	7,5	VSC, ABS, Gateway-ECU, intelligentes Zugangssystem mit Startknopf, SRS-Airbagsystem
35	15	Druckguss-Stromversorgung
36	7,5	Hauptkarosserie-ECU, Anzeigen und Instrumente, Außenspiegel
37	10	Intuitiver Parkassistent, Fahrerassistenzsystem, akustisches Schleuderkontrollsignal, Toter-Winkel-Monitor, Radarsensor
38	20	Kein Stromkreis

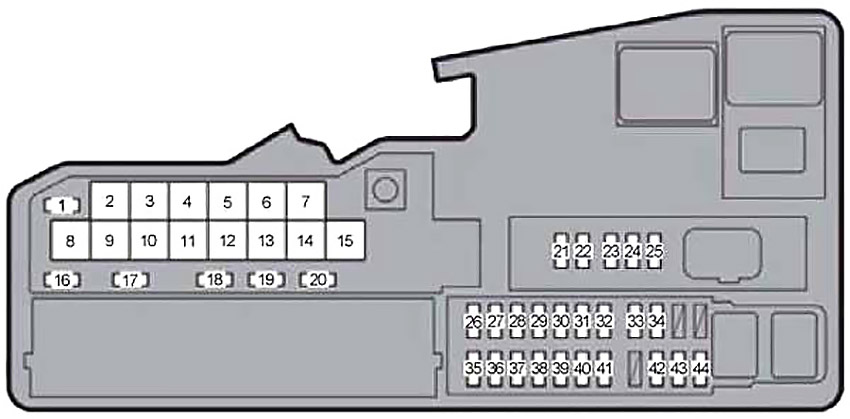

Sicherungskasten im Motorraum

Drücken Sie die Lasche und entfernen Sie die Abdeckung.

Nummer	Stromstärke [A]	Beschreibung
1	5	Fahrerassistenzsystem, Frontscheibenwischer
2	50	Elektrischer Kühlerventilator
3	30	Kein Stromkreis
4	30	ES 300h: Kühlsystem
5	50	PTC-Eckheizung
6	50	PTC-Eckheizung
7	50	Klimaanlage
8	140	ES 250, ES 350: Ladesystem
	120	ES 300h: Hybridsystem
9	30	ES 250, ES 350: VSC, ABS
10	30	ES 250, ES 350: Startsystem
	30	ES 300h: VSC, ABS
11	30	Sicherungen H-LP RH-LO, H-LP LH-LO
12	50	ES 300h: VSC, ABS
13	50	ES 250, ES 350: VSC, ABS
	50	ES 300h: VSC, ABS
14	50	ES 300h: Sicherungen IGCT MAIN, INV W/PMP
15	80	Elektrische Servolenkung
16	7,5	S-HORN
17	15	Frontscheibenheizung
18	10	Hupe
19	15	Multifunktionsdisplay, Audio-Display, Remote Touch, Audiosystem, Anzeigen und Instrumente
20	30	Audiosystem
21	15	Mehrpunkt-Kraftstoffeinspritzsystem, sequentielles Mehrpunkt-Einspritzsystem, elektronischer Wandler

22	10	ES 250, ES 350: Mehrpunkt-Kraftstoffeinspritzsystem, sequentielles Mehrpunkt-Einspritzsystem, Ansaugsystem, Abgassystem
	7,5	ES 300h: Mehrpunkt-Kraftstoffeinspritzsystem, sequentielles Mehrpunkt-Einspritzsystem, Ansaugsystem
23	7,5	Mehrpunkt-Kraftstoffeinspritzsystem, sequentielles Mehrpunkt-Einspritzsystem
24	7,5	Mehrpunkt-Kraftstoffeinspritzsystem, sequentielles Mehrpunkt-Einspritzsystem, elektronisches Getriebe, Energiemanagementsystem, Lenkverriegelungssystem, Tempomat
25	15	Startsystem
26	25	Türverriegelungssystem mit Stromversorgung
27	25	Sicherungen INJ, IGN
28	7,5	ES 250, ES 350: Ladesystem
	7,5	ES 300h: Hybridsystem
29	5	MAYDAY
30	15	Blinker, Warnblinkanlage
31	10	Lenkverriegelungssystem
32	30	Audiosystem
33	15	Linker Scheinwerfer
34	15	Rechter Scheinwerfer
35	30	EFI Nr. 2, EFI Nr. 3, Stromversorgungssystem
36	5	Intelligentes Zugangssystem mit Startknopf, Beifahrerklassifizierungssystem
37	10	Mehrpunkt-Kraftstoffeinspritzsystem, sequentielles Mehrpunkt-Einspritzsystem
38	7,5	ES 300h: VSC, ABS
39	7,5	Mehrpunkt-Kraftstoffeinspritzsystem, sequentielles Mehrpunkt-Einspritzsystem, elektronisches Getriebe
40	20	ES 250, ES 350: Ansaugsystem
	20	ES 300h: Stromversorgungssystem, Ansaugsystem, Abgassystem
41	7,5	Energiemanagementsystem, intelligentes Zugangssystem mit Startknopf
42	10	Schalterbeleuchtung, Audiosystem, Multifunktionsdisplay, Audio-Display, Schaltknaufbeleuchtung, Handschuhfachbeleuchtung, Konsolenbeleuchtung, Fernbedienung, intuitive Parkassistent-Schalterbeleuchtung
43	7,5	Uhr, Fußraumbeleuchtung, Begrüßungsbeleuchtung, Ambientebeleuchtung, persönliche Beleuchtung, Türbegrüßungsbeleuchtung
44	10	Intelligentes Zugangssystem mit Startknopf, Hauptkarosserie-ECU, Lenksensor, Blinker und Instrumente, Gateway-ECU, elektrisch neig- und teleskopierbare Lenksäule, elektrische Sitze, Obermodul, Außenspiegel-Steuer-ECU, elektrische Kofferraumöffnung und Schließ-ECU

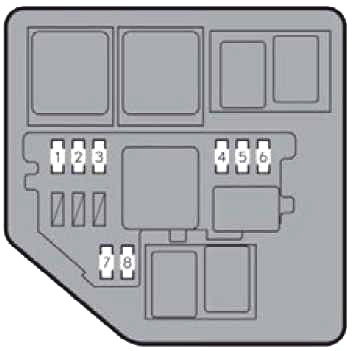

Zusätzlicher Sicherungskasten (nur ES 300h)

Nummer	Stromstärke [A]	Beschreibung
1	7,5	Batteriekühlgebläse
2	7,5	Sicherungen INV W/PMP RLY
3	10	Hybridsystem
4	7,5	Hybridsystem
5	10	Hybridsystem
6	7,5	Energiemanagementsystem, Hybridsystem
7	25	INV W/PMP RLY, INV, DC/DC IGCT, BATT VL SSR, PM IGCT, Sicherungen BATT FAN
8	15	Hybridsystem



Über den Lexus ES 300h (2012-2015)

Der Lexus ES 300h, hergestellt zwischen 2012 und 2015, ist eine Luxuslimousine, die elegantes Design mit fortschrittlicher Hybridtechnologie kombiniert. Dieses Modell ist mit einem 2,5-Liter-Vierzylindermotor in Kombination mit einem Elektromotor ausgestattet, was einen effizienten Kraftstoffverbrauch und niedrige Emissionen ermöglicht. Der Lexus ES 300h bietet einen komfortablen Innenraum mit hochwertigen Materialien und modernen Technologien wie Touch-Bedienelementen und fortschrittlichen Sicherheitssystemen. Dieses Modell ist die ideale Wahl für diejenigen, die ein zuverlässiges und umweltfreundliches Fahrzeug suchen, ohne Kompromisse bei Luxus und Komfort einzugehen.

Sicherungskastenplan Lexus ES 300h

Diese Seite zeigt den Sicherungskastenplan für den Lexus ES 300h, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise im Motorraum und im Fahrzeuginnenraum, normalerweise in der Nähe des Armaturenbretts. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Stromstärke und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Sicherungen mit der gleichen Stromstärke zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration und Funktion zu haben.
