Sicherungs- und Relaisplan – Lexus SC 430 (Z40)

Gilt für Neufahrzeuge in den Jahren:

2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

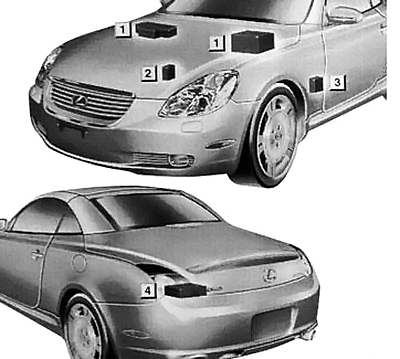

Position des Sicherungskastens

1. Motorraum (links/rechts)
2. Seitenverkleidung Beifahrerseite
3. Seitenverkleidung Fahrerseite
4. Kofferraum

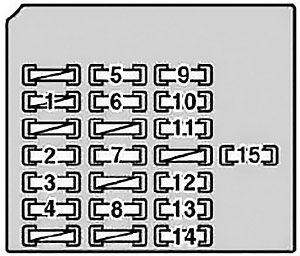

Sicherungskasten Kabine Nr. 1 (Fahrerseite)

Ziehen Sie am Knopf und entfernen Sie die Abdeckung.



Nummer	Ampere [A]	Beschreibung
1	15	Neigungs- und Teleskopsteuerung
2	5	Klimaanlage, Audiosystem, Innenraumbeleuchtung, Reiseinformationsanzeige, Zigarettenanzünder, elektronisches Drosselklappensteuerungssystem
3	15	Nebelscheinwerfer, Scheinwerferschalter
4	30	Sitzstromversorgungssystem
5	10	Anzeigen und Messgeräte, Scheinwerferreiniger, Ladesystem, Gurtstraffersystem
6	7,5	Neigungs- und Teleskopsteuerung, Türverriegelungssystem, SRS-System, Sitzstromversorgungssystem
7	30	Scheibenwischer vorne
8	15	Am Stromversorgungspunkt
9	7,5	Borddiagnosesystem
10	5	Stromversorgung
11	7,5	2001-2005: Fahrzeugtraktionskontrollsystem
		2005-2010: Fahrzeugstabilitätskontrollsystem
12	7,5	2001-2005: Diebstahlsicherung
		2005-2010: Mehrpunkt-/Sequenzielle Einspritzanlage
13	7,5	Rückleuchten, Seitenmarkierungsleuchten, Parkleuchten, Scheinwerferschalter
14	5	Bremslichter
15	10	Klimaanlage

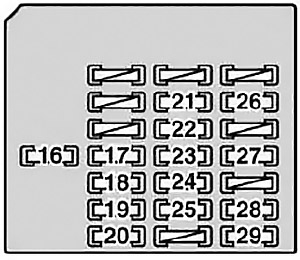

Sicherungskasten Kabine Nr. 2 (Beifahrerseite)

Ziehen Sie am Knopf und entfernen Sie die Abdeckung.

Nummer	Ampere [A]	Beschreibung
16	7,5	SRS
17	7,5	Türverriegelung, Lenkungsverriegelung, Sitzstromversorgungssystem, klappbares Hardtop-System, Motorwegfahrsperre
18	7,5	Einstellbare und teleskopische Steuerung, Scheinwerferschalter, Scheibenwischer- und Waschanlagenschalter, Blinker
19	7,5	Innenbeleuchtung, persönliche Beleuchtung, Motorraumbeleuchtung, Fußraumbeleuchtung, Motorschalterbeleuchtung, Kofferraumbeleuchtung, Antenne, Garagentoröffnungssystem, Audiosystem
20	7,5	Anzeigen und Messgeräte, Fahrzeugtraktionskontrollsystem, Reifendruckwarnsystem
21	5	2001-2005: Scheinwerfer-Nivelliersystem
	10	2005-2010: Scheinwerfer-Nivelliersystem
22	10	Getriebeverriegelungssystem, Sitzheizung, Fahrinformationsanzeige, Antenne, Innenspiegel, Diebstahlsicherung
23	20	Sitzheizung
24	10	Audiosystem, Fahrinformationsanzeige, Sicherheitsgurtwarnleuchte, Getriebeverriegelungssystem
25	15	Zigarettenanzünder
26	20	Scheibenwaschanlage
27	5	Klimaanlage
28	30	Sitzstromversorgungssystem
29	5	TV, Navigationssystem

Motorsicherungskasten Nr. 1 (rechts)

Drücken Sie die Laschen und entfernen Sie die Abdeckung.

Nummer	Ampere [A]	Beschreibung
38	20	Mehrpunkt-/Sequenzielle Einspritzanlage
39	50	Scheinwerfer (Positionsbeleuchtung)
40	20	Mehrpunkt-/Sequenzielle Einspritzanlage
41	25	Elektrische Fensterheber, elektrische Türen, elektrische Spiegel, Außenspiegelheizung, Deckenbeleuchtung in den Türen
42	25	Elektrische Fensterheber, elektrische Türen, elektrische Spiegel, Außenspiegelheizung, Deckenbeleuchtung in den Türen
43	15	Alle Elemente in den Sicherungen „DOME“, „MPX-B1“, „MPX-B2“ und „MPX-B3“
44	15	Blinker, Warnblinkanlage
45	15	Mehrpunkt-/Sequenzielle Einspritzanlage
46	10	Hupe, Scheinwerferschalter
47	30	Audiosystem
48	5	Telefon
49	5	Ladesystem

50	25	Mehrpunkt-/Sequenzielle Einspritzanlage
51	30	Alle Elemente in den Sicherungen „ST“ und „IG2“ und im Startsystem
52	40	Antiblockiersystem
53	140	Ladesystem
54	60	Antiblockiersystem
55	50	Klimaanlage
56	50	Alle Elemente in „ODFOG“, „TETTO DESTRO“, „TETTO SINISTRO“. „LUG DESTRO“, „LUG SINISTRO“. „P-TACA“. Sicherungen „LCE LP“ und „FUEL OPN“
57	30	Scheinwerferreiniger
58	40	Klimaanlage
59	40	Klimaanlage
60	15	Rechter Scheinwerfer (Positionsbeleuchtung)
61	15	Linker Scheinwerfer (Positionsbeleuchtung)
62	20	Scheinwerfer (Fernlicht), Scheinwerferschalter

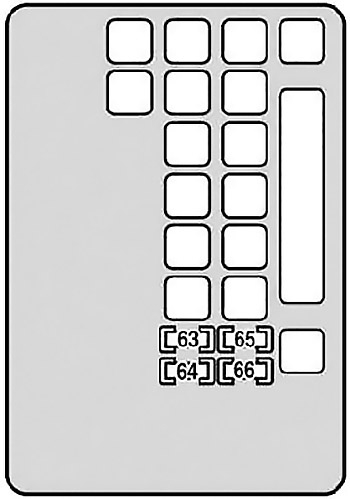

Sicherungskasten Motorraum Nr. 2 (links)

Drücken Sie die Laschen und entfernen Sie die Abdeckung.

Nummer	Ampere [A]	Beschreibung
63	7,5	Startsystem
64	10	Mehrpunkt-/Sequenzielle Einspritzanlage, Emissionskontrollsystem
65	5	Mehrpunkt-/Sequenzielle Einspritzanlage, Antiblockiersystem, Traktionskontrollsystem, Fahrzeugstabilitätskontrollsystem, Tempomat
66	5	Mehrpunkt-/Sequenzielle Einspritzanlage

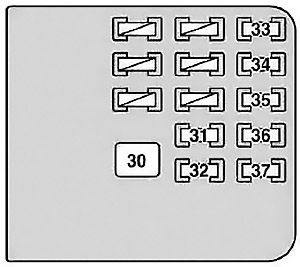

Sicherungskastenplan Kofferraum

Ziehen Sie an der Lasche und entfernen Sie die Abdeckung.

Nummer	Ampere [A]	Beschreibung
30	30	Heckscheibenheizung
31	7,5	Kennzeichenbeleuchtung
32	20	Verriegelungssystem des klappbaren Hardtops
33	10	Tankdeckelöffnung
34	20	Verriegelungssystem des klappbaren Hardtops
38	20	Seitenfenster
36	20	Kofferraumverriegelungssystem
37	20	Kofferraumverriegelungssystem

Über Lexus SC 430 (Z40) (2001-2010)

Der Lexus SC 430 (Z40) ist ein luxuriöses Cabriolet, das von 2001 bis 2010 hergestellt wurde. Dieses Modell zeichnet sich durch ein elegantes Design und ein hohes Maß an Komfort aus. Unter der Haube befindet sich ein leistungsstarker 4,3-Liter-V8-Motor, der eine sanfte Fahrt und ausreichend Leistung für dynamisches Fahren bietet. Der Lexus SC 430 ist bekannt für seine Zuverlässigkeit und hochwertige Verarbeitung, was ihn zu einer beliebten Wahl unter Liebhabern von Luxusfahrzeugen macht. Der Innenraum des Fahrzeugs ist mit hochwertigen Materialien und modernen Technologien ausgestattet, die Komfort und Sicherheit während der Fahrt gewährleisten.

Sicherungskastenplan Lexus SC 430 (Z40)

Diese Seite zeigt den Sicherungskastenplan für das Modell Lexus SC 430 (Z40). In diesem Fahrzeug befinden sich die Sicherungskästen typischerweise unter der Motorhaube und im Innenraum, normalerweise in der Nähe des Armaturenbretts. Die Pläne zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seinen Plan zu kennen und ihn richtig zu warten.
