Sicherungs- und Relaisplan – Lexus LS 460 (XF40)

Gilt für Neufahrzeuge in den Jahren:

2007, 2008, 2009, 2010, 2011, 2012.

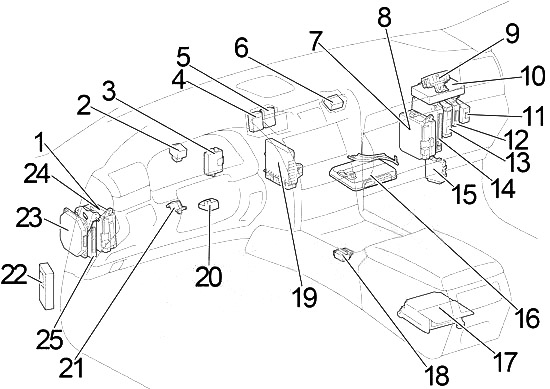

Kabine

Linkslenker

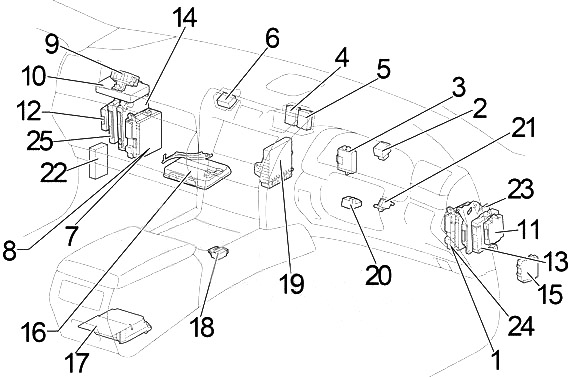

Rechtslenker

1. Sicherungskasten 1
2. Blinkerrelais
3. Identifikationscodebereich
4. Stecker
5. Stecker
6. Stecker
7. Sicherungskasten 2
8. ECU elektrische Leistungssteuerung
9. ECU und Reifendruckwarnempfänger
10. ECU Navigation
11. ECU Tür
12. ECU Abstandssonar
13. ECU Luftfederungssteuerung
14. ECU Parkassistent
15. ECU AFS
16. ECU-Controller
17. Zentraler Airbag-Controller
18. ECU Getriebesperrensteuerung
19. Klimaanlagenverstärker
20. ECU Lenkradschloss
21. Multiplex-Controller klappbar-teleskopisch
22. ECU Fahrassistenz
23. Monitor-ECU-Controller
24. Haupt-ECU
25. Zertifizierungs-ECU

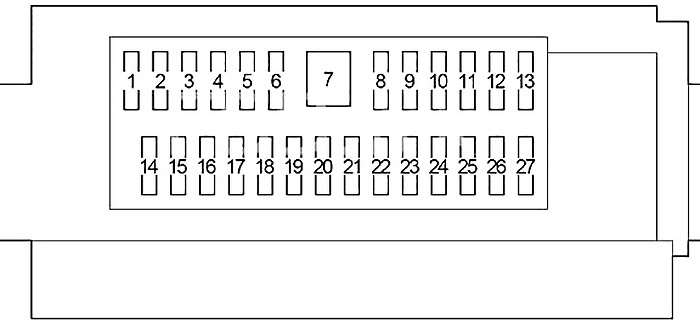

Sicherungskasten in der Kabine Nr. 1 (Fahrerseite)

Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der Fahrerseite. Entfernen Sie die Abdeckung, um auf die Sicherungen zuzugreifen.

Nummer	Ampere [A]	Beschreibung
1	10	Blinker und Anzeigen, Vordersitzverstellung, Rücksitzverstellung, Neigungs- und Teleskopsteuerung, Türverriegelungssystem, Tempomat
2	10	Innenbeleuchtung, Uhr
3	10	Audiosystem
4	10	Tankklappenöffnung, Innenbeleuchtung, Audiosystem
5	–	–
6	5	Intelligentes Zugangssystem mit Startknopf, Diebstahlsicherung
7	30	Audiosystem
8	20	Neigungs- und Teleskopsteuerung
9	10	Elektrisches Türverriegelungssystem
10	10	Blinklichter einschalten
11	25	Innenbeleuchtung, Türverriegelungssystem, elektrische Fensterheber
12	25	Innenbeleuchtung, Außenspiegel, elektrisches Türverriegelungssystem, elektrische Fensterheber, beheizbarer Außenspiegel
13	5	Bremslichter

14	10	Automatikgetriebe, elektrische Türverriegelung, Tempomat, Bremssystem, Heckscheibenheizung, Schiebedach, Pre-Crash-Sicherheitsgurt, Kopfstütze, Steckdose, Blinker, Klimaanlage, Audiosystem
15	5	Tempomatsystem
16	15	Startsystem, Sitzklimatisierungssystem
17	5	Haupt-ECU, Pre-Crash-Sicherheitsgurt, klappbares und teleskopisches Lenksystem, Startsystem
18	15	Steckdose
19	5	Elektrisches Türverriegelungssystem
20	–	–
21	30	Schiebedach
22	30	Neigungs- und Teleskopsteuerung
23	5	Elektrisches Türverriegelungssystem
24	10	On-Board-Diagnosesystem
25	30	Vordersitzverstellung
26	20	Sitzklimatisierungssystem
27	30	Sitzklimatisierungssystem

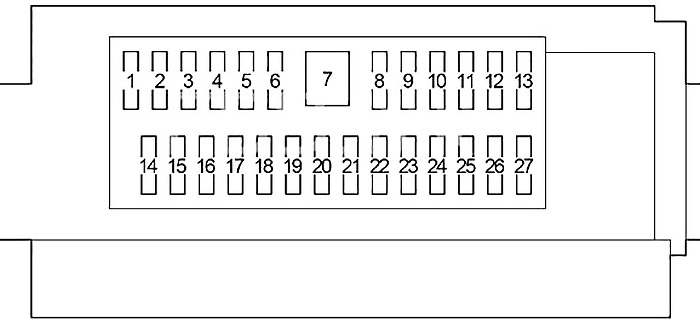

Sicherungskasten in der Kabine Nr. 2 (Beifahrerseite)

Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der Beifahrerseite. Entfernen Sie die Abdeckung, um auf die Sicherungen zuzugreifen.

Nummer	Ampere [A]	Beschreibung
1	5	Neigungs- und Teleskopsteuerung, intelligentes Zugangssystem mit Startknopf, Blinker und Anzeigen, elektrische Leistungssteuerung, Lexus Connect-System
2	5	On-Board-Diagnosesystem, Lexus Connect-System
3	10	Elektrische Türverriegelung, Vordersitzverstellung, Rücksitzverstellung, VGRS, intelligentes Zugangssystem mit Startknopf, Startsystem, intuitiver Parkassistent
4	–	–
5	20	Elektronisch geregeltes Luftfederungssystem
6	10	Elektrisches Türverriegelungssystem
7	30	Audiosystem
8	20	Klimaanlage, Navigationssystem, Lexus Connect-System
9	5	Elektrische Leistungssteuerung
10	5	Scheinwerferschalter, Scheibenwischer und -waschanlage, Hupe, klappbares und teleskopisches Lenksystem, elektrische Fensterheber, elektrisches Türverriegelungssystem, Türsonnenschutz, Hecksonnenschutz, Rücksitzverstellung, Lenkradschalter
	10	Scheinwerferschalter, Scheibenwischer und -waschanlage, Hupe, klappbares und teleskopisches Lenksystem, elektrische Fensterheber, elektrisches Türverriegelungssystem, Türsonnenschutz, Hecksonnenschutz, Rücksitzverstellung, Lenkradschalter
11	10	Elektrisches Türverriegelungssystem
12	25	Innenbeleuchtung, Türverriegelungssystem, elektrische Fensterheber

13	25	Innenbeleuchtung, Außenspiegel, elektrisches Türverriegelungssystem, Fensterheber, beheizbarer Außenspiegel
14	5	Audiosystem
15	5	Variables Lenksystem (VGRS)
16	10	Audiosystem, Navigationssystem, elektrisches Türverriegelungssystem, VGRS, Klimaanlage, Kopfstütze, Pre-Crash-Sicherheitsgurt, intuitiver Parkassistent, Reifendruckwarnsystem
17	10	Sitzklimatisierung
18	15	Zigarettenanzünder
19	5	Audiosystem, Navigationssystem, Uhr, Lexus Connect-System, Tempomat
20	–	–
21	–	–
22	10	Klimaanlage
23	20	Sitzklimatisierung
24	30	Vordersitzverstellung
25	30	Rücksitzverstellung
26	30	Vordersitzverstellung
27	30	Sitzklimatisierung

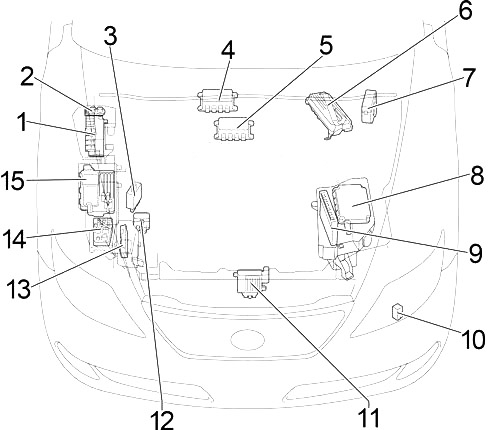

Motor

Linkslenker

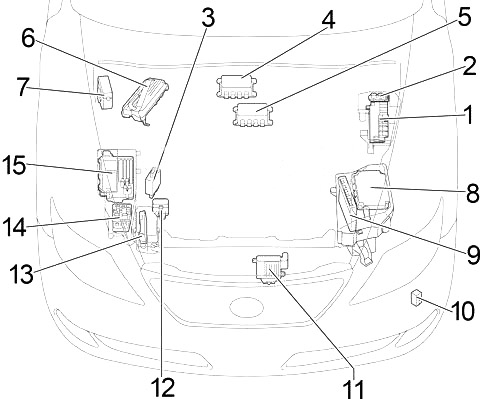

Rechtslenker

1. Sicherungskasten 1
2. ECU Lenkunterstützung
3. Injektor-Controller (Bank 2)
4. Injektor-Controller (Bank 1)
5. ECU Schleuderkontrolle
6. Relais-Sicherungskasten 1
7. ECU Getriebesteuerung
8. ECU Motor
9. Scheinwerferreinigungsrelais
10. ECU Lüftersteuerung
11. Relais-Sicherungskasten 2
12. Front-Controller
13. Sicherungskasten 2
14. Steckerblock
15. Steckerblock

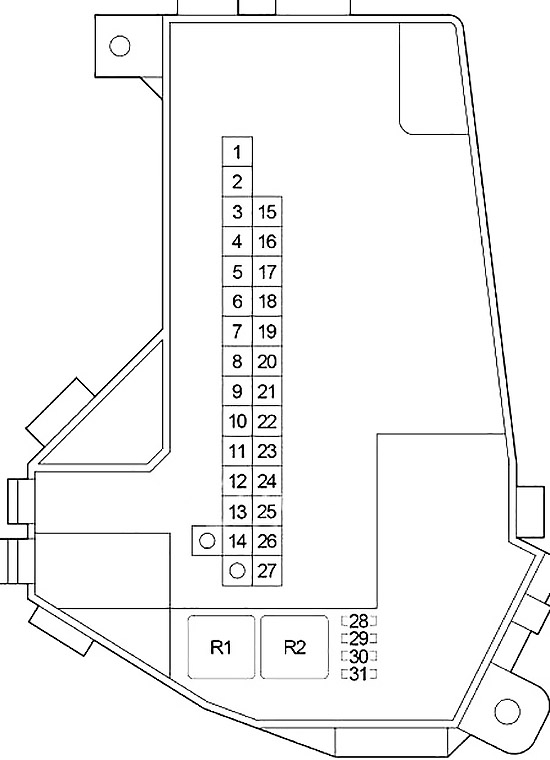

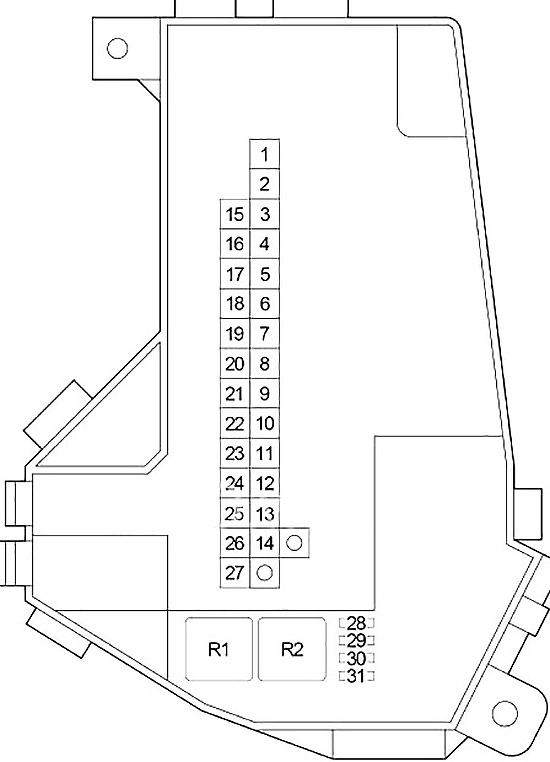

Motorsicherungskasten 1

Drücken Sie die Laschen und entfernen Sie die Abdeckung.

Linkslenker

Rechtslenker

Nummer	Ampere [A]	Beschreibung
1	30	Scheinwerferreinigungsprodukt
2	50	PTC-Heizung
3	40	Heckscheibenheizung
4	40
5	50	Klimaanlage
6	40	Elektronisch gesteuertes Luftfederungssystem
7	30	Klimaanlage für Passagiere
8	50	Sicherung: „PTL“, „Sitz RL“, „B/ANC“, „FUEL OPN“, „RR S/SHADE“, „PSB“, „RR-IG1-1“, „RR-IG1-2“, „RR-IG1-3“, „RR-ACC“, „RR-CIG“, „AC100/115V“, „RR-IG1-4“
9	60	Sicherung: „PTC HTR 1“, „PTC HTR 3“
	60	Sicherung: „PP/ Steckdose 1“, „PP/ Steckdose 2“, „A/C“, „RR Steckdose“, „PS/HTR“, „P RR S/HTR“, „P-IG1-1“, „P-IG1-2“, „P-IG1-3“, „P-IG1-4“, „P-ACC“, „P-CIG“, „AIR SUS“
10	80	Sitzklimatisierung, Sicherungen: „OBD“, „DP/ Sitz“, „TI&TE“, „AM1“, „S/ROOF“, „D-IG1-1“, „D-IG1-2“, „D-IG1-3“, „D-IG1-4“, „D-ACC“, „WYLOT PWR“, „PANEL“, „DS/HTR“, „S/ROOF“, „D RR S/HTR“
11	80	Sicherung: „DEICER“, „WIP“, „E/G RM-IG1-1“, „E/G RM-IG1-2“, „NV-IR“, „FR FOG“, „FR CTRL ALT“, „ABS MTR1“
12	80	Elektrische Kühlgebläse
13	60	Sitzklimatisierung, Sicherungen: „PP/ Sitz 1“, „PP/ Sitz 2“, „A/C“, „rechter Sitz“, „P-IG1-1“, „P-IG1-2“, „P-IG1-3“, „P-IG1-4“, „P-ACC“, „P-CIG“, „AIR SUS“
	60	Sicherung: „PTC HTR 1“, „PTC HTR 3“
14	180	„AIR SUS“, „HTR“, „DEFOG“, „FAN №1“, „H-LP CLN“, „PTC HTR 2“, „PTC HTR“, „RR A/C“, „E/G RM1“, „DJ/B ALT“, „PJ/B ALT“, „LUG-J/B ALT“
15	–	–
16	30	VSSR

17	40	Variables Steuerungssystem
18	40	Sicherungen: „P DOOR 1“, „P RR DOOR“, „AM2“, „RADIO №1“, „PD/C CUT“, „P DOOR 2“, „PMG“, „AMP“
19	40	Kondensator, Sicherung: „STOP LP 1“, „STOP LP 2“, „OGON“, „E-PKB“, „ABS MAIN 4“
20	40	Sicherung: „D-DOOR 1“, „HAZ“, „D-DOOR 2“, „STR LOCK“, „STOP“, „SECURITY“, „D RR DOOR“
21	30	Sicherungen: „ABS MAIN 3“, „EPS ECU“, „D/C CUT 2“, „ECU-B2“
22	40	Mehrpunkt-/Sequenzielle Einspritzanlage
23	–	–
24	–	–
25	80	Sicherung: „D/C CUT 1“, „FR CTRL BAT“, „EPS ECU“, „ABS MAIN 2“, „ABS MTR2“, „ST“, „H-LP RL“, „H-LP LL“
	80	DC-DC-Wandler
26	80	Sicherungen: „VVT“, „ETCS“, „ABS MAIN 1“, „EDU1“, „EDU2“, „A/F“, „ECU-IG“, „IGN“, „INJ“, „PJ/B“
27	80	Elektrische Lenkunterstützung
	80	Sicherung: „D/C CUT 1“, „FR CTRL BAT“, „EPS ECU“, „ABS MAIN 2“, „ABS MTR2“, „ST“, „H-LP RL“, „H-LP LL“, „H-LP LVL“
28	5	Elektrisches Leistungsregelsystem
29	25	PTC-Heizung
30	25	PTC-Heizung
31	–	–
Relais
R1	Luftfederungssystem (AIRSUS)
R2	Elektrischer Kühlerventilator (FAN №1)

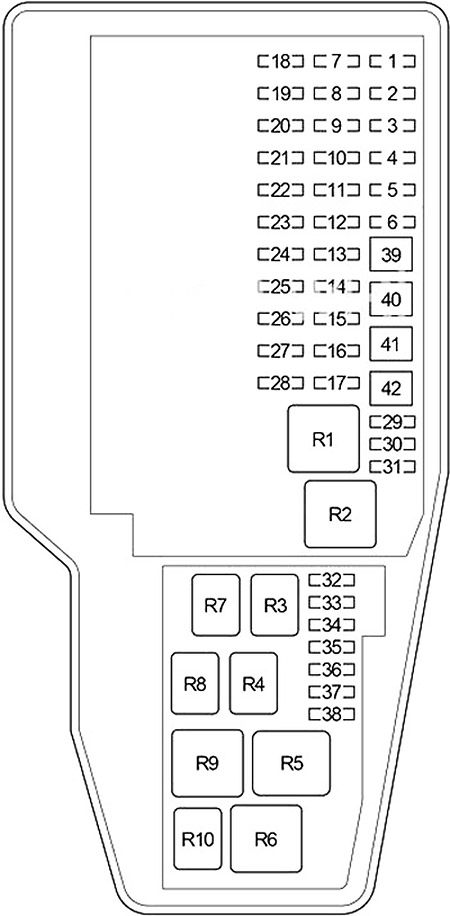

Motor-Sicherungskasten 2

Drücken Sie die Laschen und entfernen Sie die Abdeckung.

Nummer	Ampere [A]	Beschreibung
1	25	Frontscheiben-Enteiser
2	30	Frontscheibenwischer
3	10	ABS, VSC, VDIM
4	25	Intelligentes Zugangssystem mit Startknopf
5	10	EPS
6	30	Hauptscheinwerfer, Hupe
7	10	AFS, Hauptscheinwerfer, Positionsleuchten, Warnblinkanlage, Hupe, Alarmanlage, Scheibenwaschanlage, Abgasanlage, Scheinwerferreinigungsanlage
8	10	Ladesystem, EPS, elektrische Kühlerventilatoren, AFS
9	15	Hauptscheinwerfer
10	10	Bremssystem, Gurtstraffer
11	15	Hauptscheinwerfer
12	10	Mehrpunkt-/Sequenzielle Einspritzanlage
13	10	Tempomatsystem
14	10	Mehrpunkt-/Sequenzielle Einspritzanlage, Bremssystem, Airbagsystem
15	10	Mehrpunkt-/Sequenzielle Einspritzanlage, Bremslichter, Gurtstraffer, Ladesystem
16	30	Sicherungen: „ECU-B“, „D MPX-B 1“, „D MPX-B 2“, „P MPX-B“, „RR MPX-B 1“, „RR MPX-B 2“, „COVER“
17	10	Hauptscheinwerfer, Positionsleuchten, Hupe, Alarmanlage, Scheibenwaschanlage, Gurtstraffer, Scheinwerferreinigungsanlage
18	15	Mehrpunkt-/Sequenzielle Einspritzanlage, Abgasanlage
19	25	Mehrpunkt-/Sequenzielle Einspritzanlage
20	20	Scheibenwaschanlage, Alarmanlage, Scheinwerferreinigungsanlage, Positionsleuchten, Seitenleuchten
21	25	Mehrpunkt-/Sequenzielle Einspritzanlage
22	10	Kraftstoffsystem
23	15	Nebelscheinwerfer vorne
24	10	Klimaanlage, elektrische Kühlerventilatoren
25	10	Xenonlicht, Hauptscheinwerfer, Positionsleuchten, Warnblinkanlage, Hupe, Alarmanlage, Scheibenwaschanlage
26	10	Sicherung: „P IG2“, „P RR-IG2“

27	–	–
28	10	Mehrpunkt-/Sequenzielle Einspritzanlage
29	–	–
30	–	–
31	–	–
32	30	Sicherung: „P MPX-B“, „RR ECU-B“, „RR MPX-B1“, „RR MPX-B2“
33	5	Bremssystem
34	10	Bremssystem, Gurtstraffer
35	25	Mehrpunkt-/Sequenzielle Einspritzanlage, Abgasanlage
36	25	Mehrpunkt-/Sequenzielle Einspritzanlage, Kraftstoffsystem
37	10	Mehrpunkt-/Sequenzielle Einspritzanlage, Kraftstoffsystem
38	10	Mehrpunkt-/Sequenzielle Einspritzanlage
39	30	Startsystem
40	50	Bremssystem
41	50	Bremssystem
42	40	Mehrpunkt-/Sequenzielle Einspritzanlage
Relais
R1	Zündung (IG2)
R2	Zündung (IG1)
R3	Motorsteuergerät (EFI MAIN2)
R4	Stromkreisunterbrechung (Kraftstoffpumpe (C/OPN))
R5	Kraftstoffpumpe (F/PMP)
R6	Variable Ventilsteuerung (VVT LH)
R7	Motorsteuergerät (MAIN EFI)
R8	Starten (ST CUT)
R9	Variable Ventilsteuerung (VVT RH)
R10	Starten (ST)

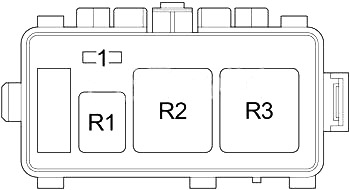

Sicherungskasten 1

Nummer	Ampere [A]	Beschreibung
1	–	–
Relais
R1	Frontscheibenwischerheizung (DEICER)
R2	Antiblockiersystem (ABS MTR2)
R3	Heckscheibenheizung (DEFOG)

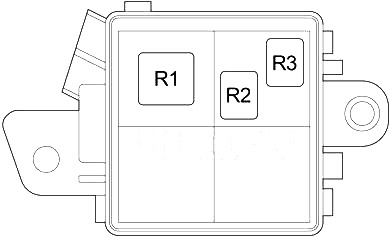

Sicherungskasten 2

Nummer	Relais
R1	PTC-Heizung (PTC HTR2)
R2	PTC-Heizung (PTC HTR1)
R3	PTC-Heizung (PTC HTR3)

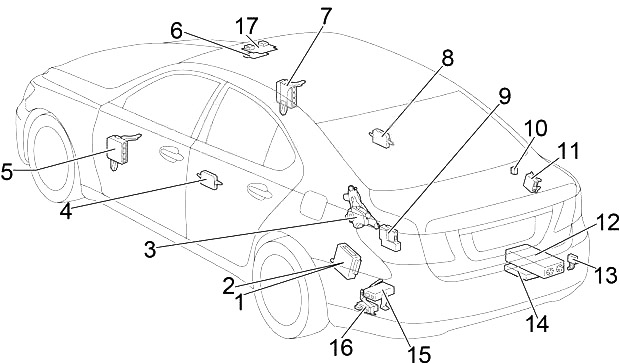

Kofferraum

1. Sicherungskasten
2. ECU Kofferraumabdeckung
3. ECU linker hinterer Türcontroller
4. ECU linker vorderer Türcontroller
5. ECU Schiebedachsteuerung
6. ECU rechter vorderer Türcontroller
7. ECU rechter hinterer Türcontroller
8. ECU Massagesitz
9. Verbindungsstecker (CAN)
10. ECU Objekterkennung
11. Stereo-Komponentenverstärker
12. Türsteuerempfänger
13. Unterhaltungssteuerung für die Rücksitze
14. ECU Gurtstraffer
15. ECU Feststellbremse
16. ECU hintere Steckerverriegelung

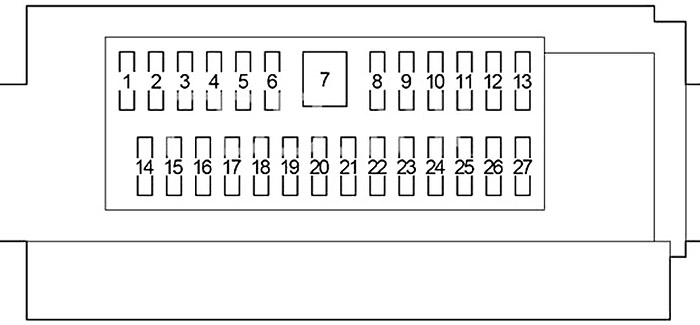

Sicherungskastenplan Kofferraum

Entfernen Sie die Abdeckung auf der linken Seite des Kofferraums.

Nummer	Ampere [A]	Beschreibung
1	10	Audiosystem, Unterhaltungssystem für die Rücksitze, elektrische Kofferraumöffnung und -schließung
2	5	Türverriegelungssystem, Rücksitzverstellung, Innenbeleuchtung, Kofferraumöffnung und -schließung, Alarmanlage
3	5	–
4	–	–
5	20	Elektrischer Kühlerventilator
6	5	Elektrischer Kühlerventilator
7	30	Bremssystem
8	5	Sicherheitsgurtbeleuchtung, Kofferraumbeleuchtung
9	10	Kondensator
10	5	Bremslichter, Warnblinkanlage
	10	Bremslichter, Warnblinkanlage
11	10	Bremslichter, hohe Bremslichter
12	–	–
13	5	Rücklichter, Kennzeichenbeleuchtung
14	10	Sitzklimaanlage
15	10	Rücksitzverstellung
16	10	Türverriegelungssystem, Kühlschrank, Klimaanlage
17	5	Kondensator, Bremssystem, Rücksitzverstellung
18	5	Audiosystem, Unterhaltungssystem für die Rücksitze

Über den Lexus LS 460 (XF40) (2007-2012)

Der Lexus LS 460 (XF40) ist eine Luxuslimousine, die von 2007 bis 2012 hergestellt wurde. Dieses Modell ist bekannt für sein elegantes Design, hohen Komfort und fortschrittliche Technologien. Unter der Haube befindet sich ein leistungsstarker 4,6-Liter-V8-Motor, der eine reibungslose und dynamische Leistung bietet. Der LS 460 bietet auch eine Vielzahl moderner Funktionen, darunter ein fortschrittliches Lenksystem, ein hochwertiges Soundsystem und Sicherheitsmerkmale, die eine komfortable und sichere Fahrt gewährleisten. Dieses Modell ist die ideale Wahl für diejenigen, die eine Kombination aus Luxus, Leistung und Zuverlässigkeit suchen.

Sicherungskastenplan Lexus LS 460 (XF40)

Diese Seite zeigt den Sicherungskastenplan für das Modell Lexus LS 460 (XF40). In diesem Fahrzeug befinden sich die Sicherungskästen typischerweise unter der Motorhaube und im Innenraum, normalerweise unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion der elektrischen Komponenten im Fahrzeug zu gewährleisten.
