Lexus RX 350 (AL10) (2010-2015) – Sicherungskasten
Sicherungs- und Relaisplan – Lexus RX 350 (AL10)
Gilt für Neufahrzeuge in den Jahren:
2010, 2011, 2012, 2013, 2014, 2015.
Sicherungsplan des Sicherungskastens in der Kabine
Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der linken Seite. Entfernen Sie die Abdeckung, um darauf zuzugreifen.
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | Stromversorgungssicherung |
| 2 | 10 | Navigationssystem, Außenspiegel (2010-2012), Multiplex-Kommunikationssystem, Multifunktionsdisplay, Head-up-Display, Klimaanlage (2013-2015), Audiosystem (2013-2015) |
| 3 | 15 | Stromversorgungssicherung |
| 4 | 7,5 | Audiosystem, Steckdose (2010-2012), Navigationssystem (2013-2015) |
| 5 | 10 | Warnblinkanlage, Navigationssystem, Head-up-Display, Klimaanlage (2013-2015), Ladesystem (2013-2015) |
| 6 | 10 | Außenspiegel, Scheibenwischer und -waschanlage, Sitzheizung, Startsystem, Steckdose, Schiebedach, automatische Beleuchtung (2010-2012), Klimaanlage (2013-2015) |
| 7 | 10 | Multiplex-Kommunikationssystem, elektrische Servolenkung, Getriebesperrsteuerung, klappbare und teleskopische Lenkung, Startsystem, Automatikgetriebe, motorisierte Heckklappe, Reifendruckwarnsystem, Fahrzeugstabilitätskontrollsystem (2013-2015), Pre-Collision-System (2013-2015) |
| 8 | 30 | Schiebedach |
| 9 | 7,5 | Tankdeckelöffnung |
| 10 | 30 | Pre-Collision-Sicherheitsgurt |
| 11 | 30 | Klappbare und teleskopische Lenkung |
| 12 | 10 | Stromversorgung Türverriegelungssystem |
| 13 | 15 | 2010-2012: Tagfahrlicht vorne |
| 7,5 | 2013-2015: Tagfahrlicht vorne | |
| 14 | 30 | Elektrischer Sitz (linke Seite) |
| 15 | 7,5 | Allradsystem |
| 16 | 20 | 2013-2015: Stromversorgungssicherung |
| 17 | 7,5 | – |
| 18 | 25 | Multiplex-Kommunikationssystem, Stromversorgung Türverriegelungssystem (2013-2015), motorisierte Heckklappe (2013-2015) |
| 19 | 10 | 2010-2012: Klimaanlage |
| 10 | 2013-2015: Elektrische Servolenkung |
| 20 | 10 | 2010-2012: Klimaanlage, Mehrpunkt-/Sequenzielle Einspritzanlage, SRS-Airbagsystem, Multifunktionsdisplay |
| 2013-2015: Intuitiver Parkassistent, Allradsystem, Pre-Collision-Sicherheitsgurt | ||
| 21 | 10 | 2010-2012: Schalterbeleuchtung, Navigationssystem, Höhenkontrollsystem, Scheinwerferreiniger, Scheibenwischer-Enteiser, Sitzheizung, elektrische Heckklappe, Audiosystem, Multifunktionsdisplay, Klimaanlage |
| 2013-2015: Schalterbeleuchtung, Navigationssystem, Audiosystem, Multifunktionsdisplay, Klimaanlage, automatisches Multiplex-Kommunikationssystem, Übertragungssystem | ||
| 22 | 10 | Parkleuchten, Seitenleuchten, Rückleuchten, Kennzeichenleuchten, Nebelscheinwerfer vorne, Anhängerkupplung |
| 23 | 20 | 2010-2012: Elektronisch moduliertes Luftfederungssystem |
| 24 | 30 | Elektrischer Sitz (rechte Seite) |
| 25 | 7,5 | Borddiagnose |
| 26 | 25 | Elektrisches Fenster vorne (rechte Seite), Außenspiegel (2013-2015) |
| 27 | 25 | Elektrisches Fenster hinten (rechte Seite) |
| 28 | 25 | Elektrisches Fenster vorne (linke Seite), Außenspiegel (2013-2015) |
| 29 | 25 | Elektrisches Fenster hinten (linke Seite) |
| 30 | 25 | Scheibenwischer und -waschanlage |
| 31 | 15 | Scheibenwischer und -waschanlage |
| 32 | 20 | Scheibenwischer und -waschanlage |
| 33 | 30 | Scheibenwischer und -waschanlage |
| 34 | 10 | 2010-2012: Startsystem, intuitiver Parkassistent-Sensor, Allradsystem |
| 2013-2015: Mehrpunkt-/Sequenzielle Einspritzanlage, Frontpassagier-Klassifizierungssystem, SRS-Airbagsystem, Bremslichter, elektronisches Getriebe, Lenkverriegelungssystem | ||
| 35 | 7,5 | 2010-2012: Startsystem |
| 2013-2015: Anzeigen und Instrumente | ||
| 36 | 15 | Sitzheizung (rechte Seite) |
| 37 | 15 | Sitzheizung (linke Seite) |

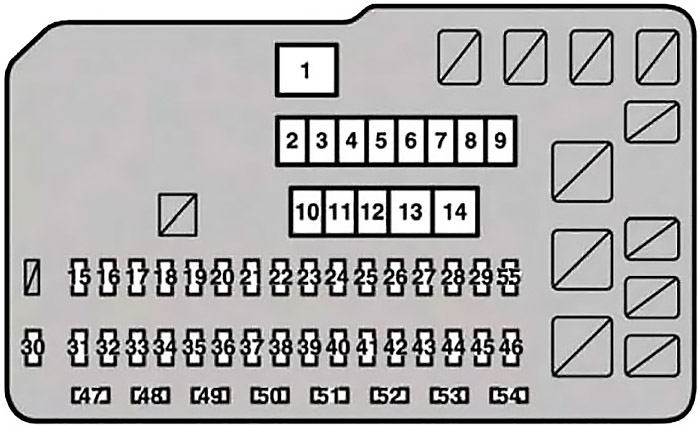

Sicherungsplan des Sicherungskastens im Motorraum
Drücken Sie die Lasche und entfernen Sie die Abdeckung.
| Nummer | Ampere [A] | Beschreibung |
| 1 | 80 | Elektrische Kühlventilatoren |
| 2 | 50 | Heckscheibenheizung |
| 3 | 50 | 2010-2012: Elektronisch moduliertes Luftfederungssystem |
| 4 | 50 | Klimaanlage |
| 5 | 30 | – |
| 6 | 40 | – |
| 7 | 30 | 2010-2012: Antiblockiersystem |
| 2013-2015: Fahrzeugstabilitätskontrolle | ||
| 8 | 30 | Scheinwerferreiniger |
| 9 | 30 | Heckklappen-Stromversorgungssystem |
| 10 | 30 | Startsystem |
| 11 | 50 | 2010-2012: Tagfahrlichtsystem, A/F, H-LPRHHI.H-LP LH LO, H-LP RH LO, H-LP LH HI, HUPE, S-HUPE, Multiplex-Kommunikationssystem, Mehrpunkt-/Sequenzielle Einspritzanlage |
| 2013-2015: A/F, H-LP RH HI, H-LP LH LO, H-LP RH LO, H-LP LH HI, HUPE, S-HUPE | ||
| 12 | 50 | 2010-2012: Antiblockiersystem |
| 2013-2015: Fahrzeugstabilitätskontrolle | ||
| 13 | 60 | Elektrische Servolenkung |
| 14 | 140 | 2010-2012: FUEL OPN, DR LOCK, OBD, RR FOG, S/ROOF, 4WD, INVERTER, ECU IG1 Nr. 1, ECU IG1 Nr. 2, PANEL, INDICATOR Nr. 1 |
| 2013-2015: IG1 MAIN, HOLING BATT, DEICER, HOLING, STOP, RDI FAN Nr. 1, FILTRO, RR DEF, AIR SUS, HEIZUNG, ABS Nr. 2, H-LP CLN, PBD, ECU-IG1 Nr. 1, ECU-IG1 Nr. 3, INDICATOR Nr. 1, ECU-IG1 Nr. 2, EPS, FR WIP, RR WIP, FR WASH, RR WASH, RH S-HTR, LH S-HTR, CODA, PANEL, D/L ALT B, FR FOG, FR DOOR, FL DOOR, RR DOOR, RL DOOR, PSB, P-Sitz LH, P-Sitz RH, TI&TE, FUEL OPN, DR LOCK, OBD, RR FOG, S/ROOF, 4WD, INVERTER, ECU-ACC, P/POINT, CIG, RADIO Nr. 2 | ||
| 15 | 30 | Audiosystem |
| 16 | 30 | 2010-2012: Mehrpunkt-/Sequenzielle Einspritzanlage, EFI Nr. 1, EFI Nr. 2 |
| 2013-2015: Mehrpunkt-/Sequenzielle Einspritzanlage, elektronisches Getriebe, EFI Nr. 1, EFI Nr. 2, F/PMP | ||
| 17 | 30 | Audiosystem |
| 18 | 30 | 2010-2012: Startsystem, IGN, INDICATOR Nr. 2, ECU IG Nr. 2 |
| 2013-2015: IGN, INDICATOR Nr. 2, ECU IG 2 | ||
| 19 | 25 | Türstromversorgungssystem |
| 20 | 20 | Startsystem |
| 21 | 15 | 2010-2012: Instrumenten- und Anzeigenbeleuchtung, Armaturenbrettbeleuchtung, Navigationssystem, Audiosystem, Unterhaltungssystem für die Rücksitze |
| 2013-2015: Anzeigen und Instrumente, Navigationssystem, Audiosystem | ||
| 22 | 15 | Warnblinkanlage |
| 23 | 10 | Mehrpunkt-/Sequenzielle Einspritzanlage |
| 24 | 10 | Audiosystem, Navigationssystem (2013-2015) |
| 25 | 7,5 | Startsystem |
| 26 | 7,5 | 2010-2012: Klimaanlage, Frontpassagier-Klassifizierungssystem, Startsystem |
| 2013-2015: Klimaanlage, Frontpassagier-Klassifizierungssystem, Audiosystem, Fahrzeugstabilitätskontrollsystem, elektrische Fensterheber | ||
| 27 | 7,5 | 2013-2015: MAYDAY/TEL |
| 28 | 7,5 | 2013-2015: IMMOBI |
| 29 | 7,5 | Ladesystem |
| 30 | 10 | 2010-2012: Startsystem, Mehrpunkt-/Sequenzial-Einspritzsystem |
| 2013-2015: Mehrpunkt-/Sequenzial-Einspritzsystem | ||
| 31 | 10 | Komfortspiegelbeleuchtung, Kofferraumbeleuchtung, Innenbeleuchtung, persönliche Beleuchtung, Deckenbeleuchtung in der Tür (2013-2015), Fußraumbeleuchtung (2013-2015), Schwellerbeleuchtung (2013-2015) |
| 32 | 7,5 | 2010-2012: Innenbeleuchtung, persönliche Beleuchtung, Neigungs- und Teleskopsteuerung, Multiplex-Kommunikationssystem, Anzeigen und Instrumente, elektrische Fensterheber, Fahrersitz-Memory-System, elektrische Sitze, elektrische Heckklappe, Head-up-Display, Startsystem, Klimaanlage, elektrisches Verriegelungssystem |
| 10 | 2013-2015: Neigungs- und Teleskopsteuerung, Multiplex-Kommunikationssystem, Anzeigen und Instrumente, Sitzpositions-Memory, elektrische Sitze, elektrische Heckklappe, Head-up-Display, Startsystem, Außenspiegel, Kontrollsensor, Garagentoröffnungsmechanismus | |
| 33 | 10 | Mehrpunkt-/Sequenzial-Einspritzsystem, elektronisches Getriebe (2013-2015) |
| 34 | 7,5 | 2010-2012: Scheibenwischer und -waschanlage |
| 2013-2015: Tempomat | ||
| 35 | 7,5 | 2010-2012: Adaptives Frontbeleuchtungssystem |
| 10 | 2013-2015: Klimaanlage, Heckscheibenheizung, Fahrzeugstabilitätskontrolle, elektrische Kühlgebläse | |
| 36 | 7,5 | Einschaltlichter |
| 37 | 7,5 | 2010-2012: Klimaanlage, AWD-System |
| 2013-2015: Klimaanlage | ||
| 38 | 10 | 2010-2012: Adaptives Frontbeleuchtungssystem, Scheinwerferreiniger, Kühlgebläse, Tempomat, elektronisch gesteuertes Luftfederungssystem, Fahrzeugstabilitätskontrolle, integrierte dynamische Fahrzeugsteuerung |
| 2013-2015: Scheinwerferreinigung, Tempomat, Fahrzeugstabilitätskontrolle, Klimaanlage, Toter-Winkel-Monitor | ||
| 39 | 10 | Mehrpunkt-/Sequenzial-Einspritzsystem |
| 40 | 15 | Mehrpunkt-/Sequenzial-Einspritzsystem |
| 41 | 25 | Scheibenwischer und -waschanlage |
| 42 | 7,5 | 2010-2012: Fahrzeugstabilitätskontrolle, integrierte dynamische Fahrzeugsteuerung, oben montiertes Bremslicht |
| 2013-2015: Fahrzeugstabilitätskontrolle, integrierte dynamische Fahrzeugsteuerung, Bremslichter, elektronisches Getriebe, Mehrpunkt-/Sequenzial-Einspritzsystem, Getriebesperrsteuerungssystem, Startsystem | ||
| 43 | 20 | Anhängerbatterie |
| 44 | 30 | Anhängerlichter |
| 45 | 10 | 2010-2012: Kondensator |
| 46 | 30 | 2010-2012: ECU IG1, BK/UPLP, HEIZER №2, AFS |
| 2013-2015: ECU-IG1 №6, BK/UP LP, ECU IG1 №5, ECU-IG1 №4 | ||
| 47 | 15 | Rechter Scheinwerfer (Abblendlicht) |
| 48 | 15 | Linker Scheinwerfer (Abblendlicht) |
| 49 | 10 | 2010-2012: Auspuffscheinwerfer |
| 50 | 15 | Rechter Scheinwerfer (Abblendlicht) |
| 51 | 15 | Linker Scheinwerfer (Abblendlicht) |
| 52 | 10 | Hupe |
| 53 | 20 | Mehrpunkt-/Sequenzial-Einspritzsystem |
| 54 | 7,5 | Sicherheitshupe |
| 55 | 7,5 | Tagfahrlichtsystem |
