Sicherungs- und Relaisplan – Lexus CT200h A10

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2011, 2012, 2013, 2014, 2015, 2016, 2017.



Für den Zigarettenanzünder (Steckdosen) im Lexus CT200h ist die Sicherung Nr. 31 (Steckdose) im Sicherungskasten des Armaturenbretts zuständig.



Kabine

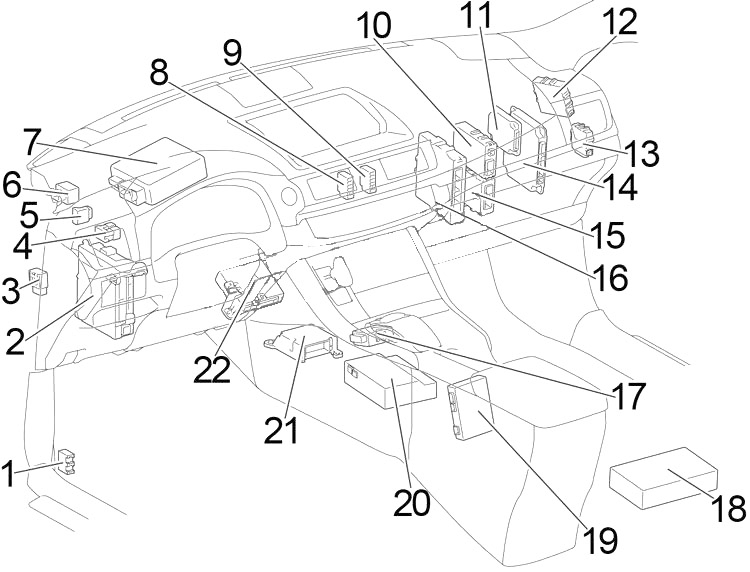

Lenkrad links

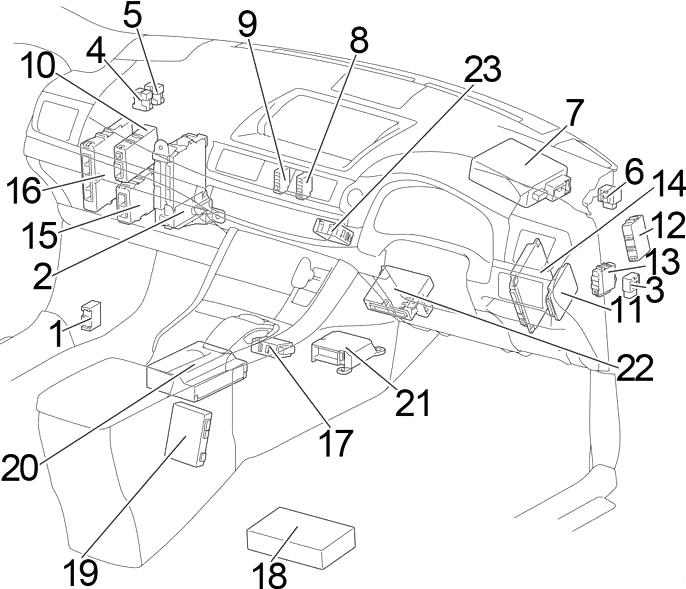

Lenkrad rechts

1. Sicherungskasten Nr. 2
2. Vier Sicherungen / Hauptkarosserie-ECU
3. Bremslicht-Steuergerät
4. Vier Relais
5. Lenkradheizungsrelais (STRG HTR)
6. Blinkeraktivierung
7. Servolenkungs-ECU
8. Anschlussstecker (CAN Nr. 1)
9. Anschlussstecker (CAN Nr. 2)
10. Sicherheitsgurt-Steuergerät
11. Assistenzsysteme-ECU
12. Warn-ECU
13. Scheinwerfer-Nivellierungs-ECU
14. Parkassistenz-ECU
15. Getriebesteuergerät
16. Energiemanagement-ECU
17. Frontscheibenwischerrelais
18. Stereoverstärker
19. Multimedia-Schnittstellen-ECU
20. Navigation über Multimediamodul
21. Airbag-Sensor
22. Klimaanlagenverstärker
23. RHD :  Relais für die Doppelverriegelung der Tür

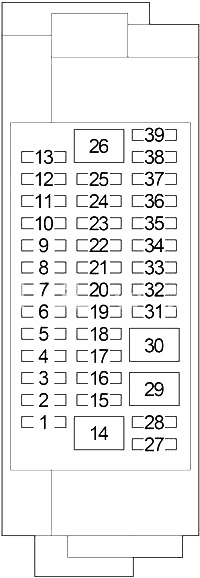

Vier Sicherungen in der Kabine

Der Sicherungskasten befindet sich unter der linken Seite des Armaturenbretts.



Nummer	Ampere [A]	Beschreibung
1	10	Scheinwerfer (Abblendlicht), Bremslichter/Rücklichter, Kennzeichenbeleuchtung, Positionslichter
2	10	Audiosystem, intuitiver Parkassistent-Schalter, Frontscheibenwischer-Enteisungsschalter, Navigationssystem, Tankklappenöffnung, Innenraumbeleuchtung, Scheinwerferwaschanlage-Schalter, Warnblinklichtschalter, Klimaanlage, Außenspiegel, Fahrmodus-Wahlschalter, P-Positions-Schalter, Armaturenbrettbeleuchtungssteuerung, Getriebepositionsanzeigen, Sitzheizungsschalter, Lenkradheizungsschalter, Pre-Collision-Bremsschalter
3	10	Elektronisches Bremssystem, intelligentes Zugangssystem mit Startknopf, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage, Bremslichter/Rücklichter, SRS-Airbag
4	7,5	Anzeigen und Kilometerzähler
5	–	–
6	30	Scheibenwischer
7	20	Heckscheibenwischer und -waschanlage
8	15	Frontscheibenwaschanlage
9	10	Klimaanlage
10	10	Frontscheibenwischer-Enteisungsschalter, automatische Scheinwerfer-Nivellierungsanlage
11	–	–
12	10	Frontscheibenwischer, intuitiver Parkassistent, elektronisches Bremssystem, Navigationssystem, elektrische Servolenkung, Blinker, Warnblinkanlage, Neigungs- und G-Sensor, Scheinwerferreiniger, Außenspiegel, Fahrmodus-Wahlschalter, oberes Modul, Pre-Collision-Sicherheitsgurte, Sitzheizungsschalter, Lenkradheizungsschalter, Reifendruckwarnsystem, dynamischer Radar-Tempomat
13	10	ABS, Klimaanlage, automatische Lichtsteuerung, Heckklappenöffnung, Kombi-Kilometerzähler, Türschlosssteuerung, Doppelverriegelung, Motorwegfahrsperre, Zugangssystem und Start, Nebelscheinwerfer vorne, Scheinwerfer, Scheinwerferhöhenverstellung, Scheinwerferreiniger, Berganfahrhilfe, Beleuchtung, Innenbeleuchtung, automatisches Lichtausschalt-System, Lichterinnerung, elektrischer Sitz, elektrisches Fenster, Nebelschlussleuchte, Fernspiegel, Schiebedach, Rücklicht, Diebstahlschutz, TRC, VSC, drahtlose Türschlosssteuerung
14	30	Schiebedach
15	25	Elektrische Fensterheber
16	25	Elektrische Fensterheber
17	–	–
18	25	Elektrische Fensterheber, Außenspiegel
19	25	Elektrische Fensterheber, Außenspiegel

20	–	–
21	10	Rücklichter/Bremslichter, elektronisches Bremssystem, Pre-Collision-System
22	–	–
23	7,5	Nebelschlussleuchte, Rücklichter/Bremslichter
24	7,5	Tankklappenöffnung
25	7,5	Bordcomputer-Diagnosesystem
26	30	Elektrischer Sitz
	30	Elektrische Sitze
27	15	Nebelscheinwerfer vorne
28	25	Doppelverriegelungstüren
29	30	Elektrischer Sitz
30	30	Pre-Collision-Sicherheitsgurte
31	10	Beheiztes Lenkrad
32	25	Elektrisches Türverriegelungssystem
33	10	Sitzheizung
34	–	–
35	10	Sitzheizung
36	7,5	Audiosystem, Navigationssystem, Lüftungsmodul
37	15	Steckdose
38	10	Klimaanlage, Außenspiegel-Schalter
39	15	Steckdose

Vier Sicherungen 2

Nummer	Ampere [A]	Beschreibung
1	–	–
2	10	Tempomat, dynamischer Radar-Tempomat, Motorsteuerung, Hybridsystem, Getriebesteuerung

Vier Relais

Nummer	Relais
R1	Tankklappenöffnung (FUEL OPN)
R2	Nebelschlussleuchte (RR FOG)

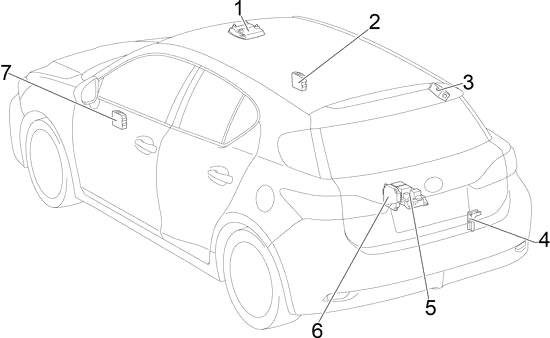

Sicherungsblock

1. ECU für elektrisch betätigtes Dach
2. ECU-Gruppe für die Steuerung des rechten Außenspiegels
3. Türsteuerempfänger
4. Sicherungsblock
5. HV-Batterieanschlussblock
6. Batteriespannungssensor
7. ECU-Gruppe für die Steuerung des linken Außenspiegels

Nummer	Ampere [A]	Beschreibung
1	140	ABS, Tempomat, Tempomat mit dynamischem Radar, Motorsteuerung, Berganfahrhilfe, Hybridsystem, Pre-Collision-Sicherheitssystem, Getriebesteuerung, TRC, VSC

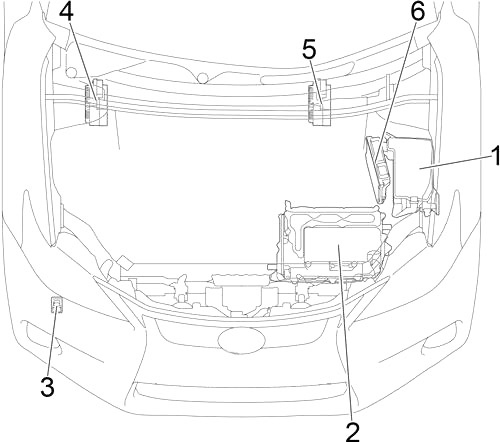

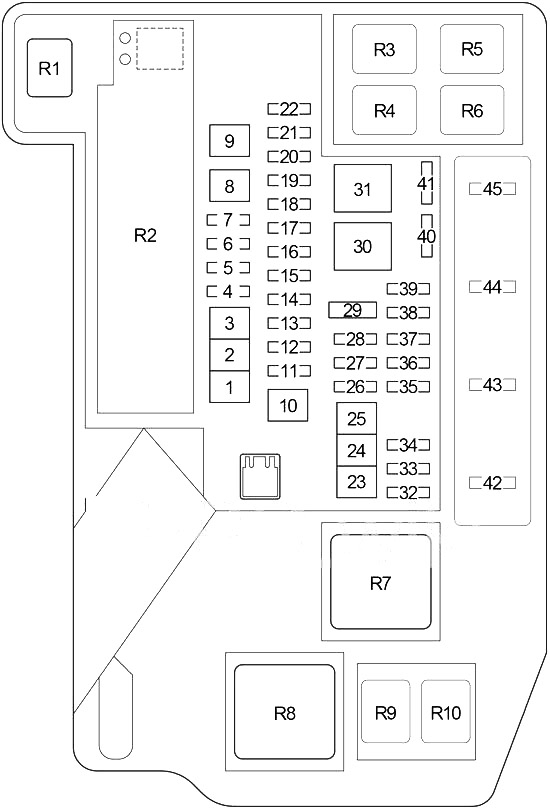

Vier Sicherungen im Motorraum

1. Vier Sicherungen
2. Invertergruppe mit Wandler
3. Vakuumsteuerungsrelais
4. RHD: Schleudersteuergerät mit Aktuator
5. LHD: Schleudersteuergerät mit Aktuator
6. Motorsteuermodul



Nummer	Ampere [A]	Beschreibung
1	50	Klimaanlage
2	30	Elektrische Kühlgebläse
3	30	Elektrische Kühlgebläse
4	15	Audiosystem, Navigationssystem
5	10	Alarm, Navigationssystem
6	30	Kühlsystem
7	7,5	Elektronisches Bremssystem
8	–	–
9	30	Scheinwerferreiniger
10	30	P-Positions-Steuerungssystem
11	30	Audiosystem
12	10	Mehrpunkt-/Sequenzielle Kraftstoffeinspritzanlage
13	30	Sicherungen: „PCU“, „IGCT Nr. 2“, „IGCT Nr. 3“
14	5	Inverter und Wandler
15	7,5	P-Positions-Steuerungssystem, P-Positions-Schalter
16	7,5	Energiemanagementsystem
17	7,5	Intelligentes Zugangssystem mit Startknopf
18	10	Mayday
19	10	Klimaanlage
20	10	Blinker, Warnblinkanlage
21	30	Audiosystem
22	20	Elektronisches Bremssystem
23	40	P-Positions-Steuerungssystem, Hupe, Scheinwerfer (Fernlicht), Rückfahrlichter
24	30	Elektronisches Bremssystem
25	30	Elektronisches Bremssystem
26	20	Sicherung: „H-LP RH HI“, „H-LP LH HI“
27	7,5	Tagfahrlichtsystem

28	25	Stromversorgung des Türverriegelungssystems
29	–
30	60	Sicherung: „IG2“, „EFI MAIN“, „BATT FAN“
31	60	Elektrisches Servolenkungssystem
32	10	Hybridsystem
33	10	Hybridsystem, P-Positionskontrollsystem, Energiemanagementsystem
34	10	Kühlsystem
35	–	–
36	10	Kofferraumbeleuchtung, Dachmodul, Innenbeleuchtung, persönliche Beleuchtung, Toilettenbeleuchtung, Fußraumbeleuchtung
37	7,5	Intelligentes Zugangssystem mit Startknopf, Klassifizierungssystem für Frontpassagiere, Anzeigen und Kilometerzähler, Außenspiegel, Klimaanlage, Lenkpositionsspeichersystem, elektrische Servolenkung, Uhr
38	10	Linker Scheinwerfer (Dämmerungsscheinwerfer)
39	10	Rechter Scheinwerfer (Dämmerungsscheinwerfer)
40	10	Mehrpunkt-/Sequenzielle Kraftstoffeinspritzung, Abgassystem, Schlüsselpumpenmodul, elektrische Kühlgebläse
41	10	Außenspiegelheizung
42	–	–
43	20	Mehrpunkt-/Sequenzielle Kraftstoffeinspritzung, Kühlsystem, Sicherung: „EFI №2“
44	10	Batteriekühlgebläse
45	20	Hybridsystem, Mehrpunkt-/Sequenzielle Kraftstoffeinspritzung, Sicherung: „MET“, „IGN“, Leistungsmanagementsystem
Relais
R1	Elektrische Kühlgebläse (FAN №2)
R2	Integrationsrelais
R3	Elektrische Kühlgebläse (FAN №3)
R4	Elektrische Kühlgebläse (FAN №1)
R5	Tagfahrlichtsystem (DRL)
R6	–
R7	(IGCT)
R8	Dimmer (DIM)
R9	(P CON MTR)
R10	(ENG W/P)

Nummer	Ampere [A]	Beschreibung
1	125	Inverter und Wandler
