Sicherungs- und Relaisplan – Lexus ES 300

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2001, 2002, 2003, 2004, 2005, 2006.

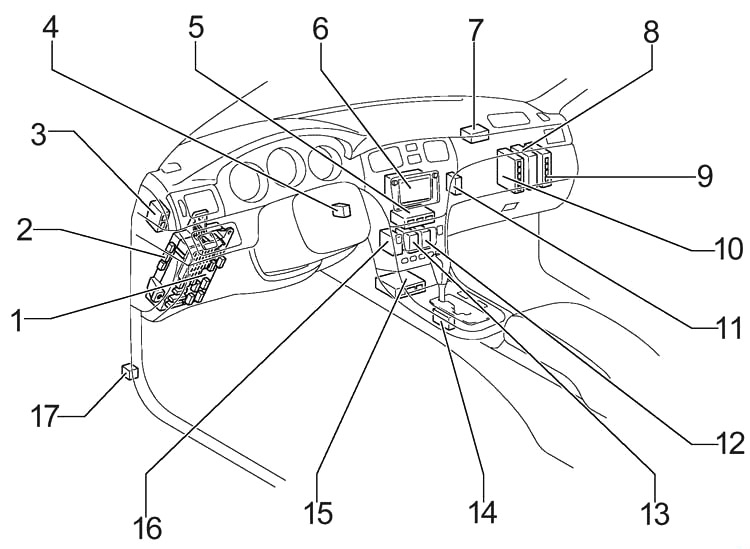

Kabine

1. Sicherungskasten
2. Karosserie-ECU
3. Absorptionskontroll-ECU
4. Transponder-Schlüsselverstärker
5. Klimaanlagen-Steuergerät
6. Radio und Player mit Display
7. Diebstahlschutz-ECU
8. Stereo-Verstärker (außer MARK LEVINSON)
9. Traktionskontroll-ECU
10. Motorsteuergerät
11. Beifahrerseite J/B
12. Spiegel-Speicher-ECU
13. Scheinwerfer-Niveauregelungs-ECU
14. Getriebe-Sperrsteuerungs-ECU
15. Airbag-Sensormodul
16. Wischerrelais
17. Blinkerrelais

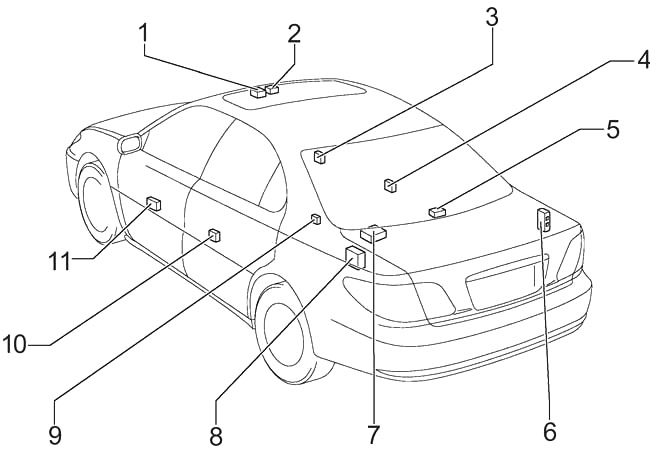

1. Stoß J/B
2. ECU und Motor für Schiebedachsteuerung
3. ECU Beifahrertür vorne
4. ECU rechte Hintertür
5. Relais Steuerung Heckscheibenrollo
6. Stereo-Verstärker (MARK LEVINSON)
7. Navigations-ECU
8. Telefon
9. Lichtfehler-Sensor
10. ECU linke Hintertür
11. Fahrertürsteuerung

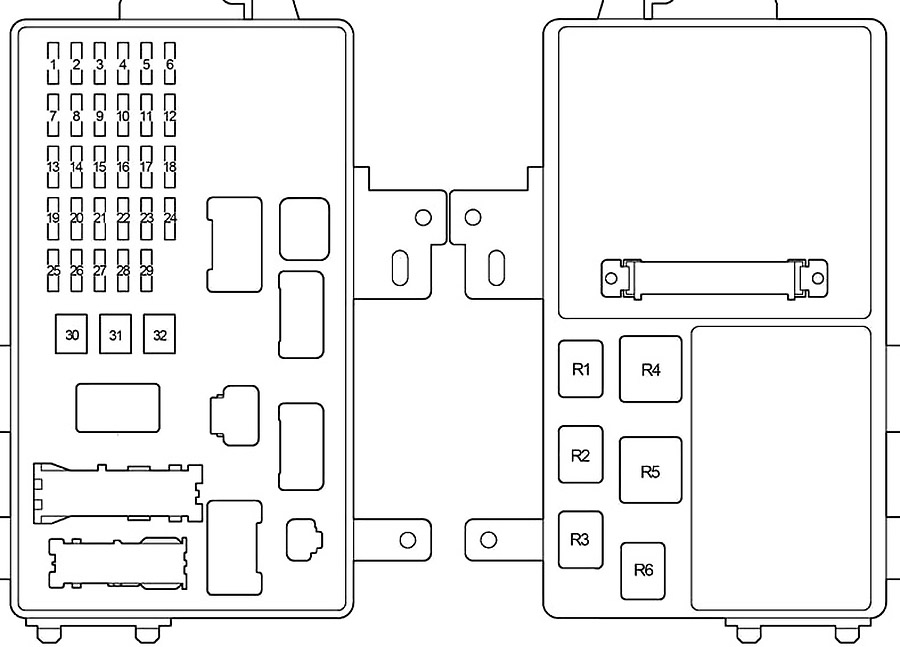

Sicherungsplan Armaturenbrett

Der Sicherungskasten befindet sich hinter der Abdeckung links von der Lenksäule.

Nummer	Ampere [A]	Beschreibung
1	10	Multiplex-Kommunikationssystem (elektrisches Türverriegelungssystem, Sicherheitssystem, automatisches Türverriegelungssystem, automatische Lichtsteuerung, verzögerte Scheinwerferabschaltung, automatische Deaktivierung der Rückleuchten, beleuchtetes Einstiegssystem, Tagfahrlichtsystem, drahtloses Fernbedienungssystem) Klimaanlage, elektronisch modulierte Federung, Lenkpositionsspeichersystem, Beifahrersitzpositionsspeichersystem
2	7,5	Zündschalterbeleuchtung, Innenbeleuchtung, persönliche Beleuchtung, Fußraumbeleuchtung, Türdeckenbeleuchtung, Kofferraumbeleuchtung, leere Beleuchtung, Garagentoröffner, Uhr, Außentemperaturanzeige, Multifunktionsdisplay
3	15	Zigarettenanzünder
4	5	Elektrische Rückspiegel, Uhr, Multifunktionsdisplay, Fahrersitzpositionsspeichersystem, Beifahrersitzpositionsspeichersystem
5	10	Audiosystem, Navigationssystem
6	15	Steckdose
7	20	Audiosystem, Navigationssystem
8	10	Anzeigen und Messgeräte, Uhr, Außentemperaturanzeige, Multifunktionsdisplay, Getriebesperrsystem
9	10	Airbag-SRS-System, elektrische Fensterheber, Antiblockiersystem, elektronisch modulierte Federung, Fahrersitzpositionsspeichersystem, Beifahrersitzpositionsspeichersystem
10	25	Scheibenwischer
11	10	Klimaanlage
12	10	Rückspiegelheizung
13	5	Startsystem
14	15	Nebelscheinwerfer vorne
15	15	Heckscheibenrollo
16	10	Automatischer Blendschutz-Rückspiegel, Kompass, Rückfahrlichter, automatische Lichtsteuerung, automatische Scheinwerfer-Niveauregulierung, Tempomat, Sicherheitsgurt-Warnleuchten
17	10	Handschuhfachbeleuchtung, Konsolenbeleuchtung, Uhr, Außentemperaturanzeige, Multifunktionsdisplay, Armaturenbrettbeleuchtung, Instrumentenbeleuchtung
18	10	Rückleuchten, Parkleuchten, Kennzeichenbeleuchtung
19	20	Elektrischer Fensterheber hinten links

20	20	Türverriegelungssystem für Beifahrer vorne, elektrischer Fensterheber für Beifahrer vorne
21	7,5	Bordcomputer-Diagnosesystem
22	20	Sitzlüfter/Heizung
23	15	Scheinwerferwaschanlage vorne
24	10	Elektrische Kühlgebläse
25	15	Bremslichter, dritte Bremsleuchte
26	5	Tankklappenöffnung
27	25	Multiplex-Kommunikationssystem (elektrisches Türverriegelungssystem, automatisches Türverriegelungssystem, drahtloses Fernbedienungssystem)
28	25	Audiosystem
29	20	Elektrischer Fensterheber hinten rechts
30	30	Elektrische Sitze, Fahrersitzpositionsspeichersystem, Beifahrersitzpositionsspeichersystem
31	30	Fahrertürverriegelungssystem, elektrischer Fensterheber Fahrer, elektrisches Schiebedach
32	40	Heckscheibenheizung
Relais
R1	Nebelscheinwerfer
R2	Rückleuchten
R3	Zubehörrelais
R4	Heckscheibenheizung
R5	Zündung (IG1)
R6	Nicht verwendet

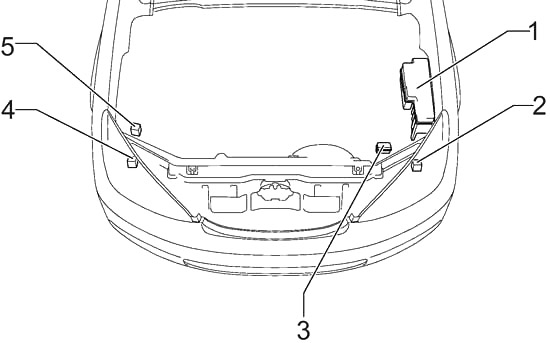

Motor

1. Sicherungskasten
2. Scheinwerfersteuerung links
3. ABS-Relaiskasten
4. Steuergerät Scheinwerfersteuerung rechts
5. Traktionskontroll-Steuergerät mit Aktuator

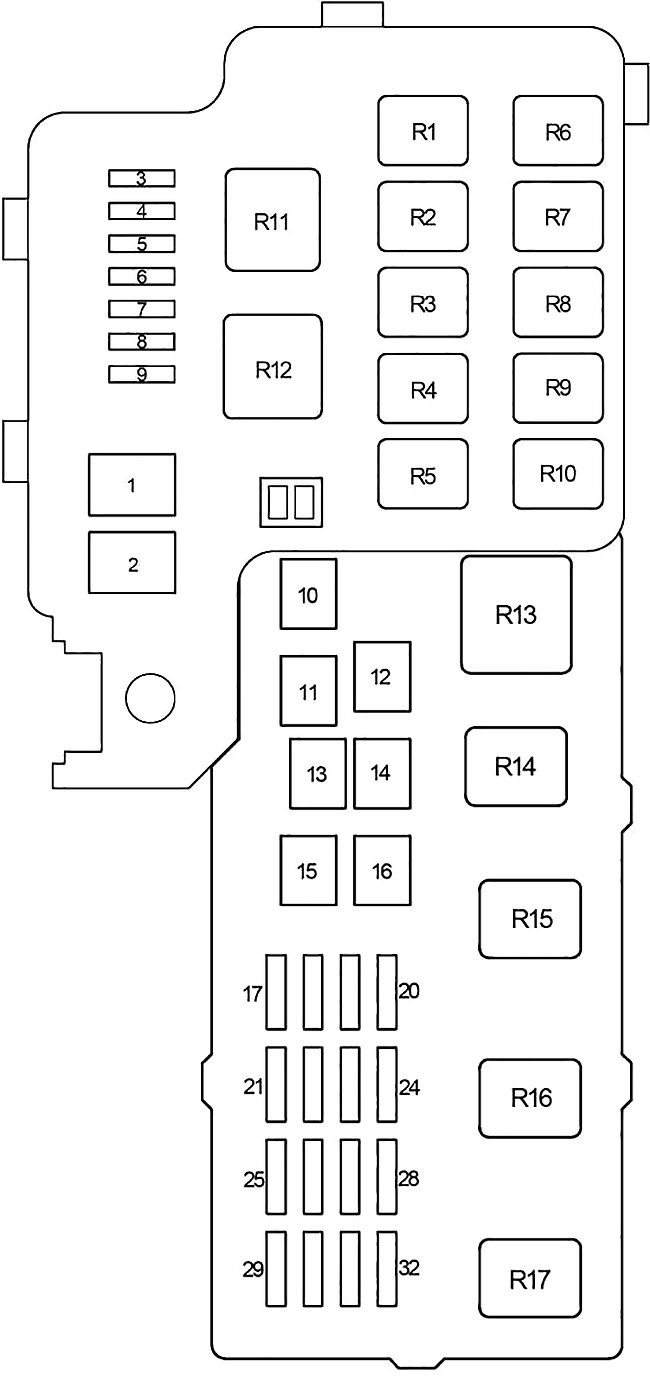

Sicherungsplan Motorraum

Nummer	Ampere [A]	Beschreibung
1	120	Alle Komponenten in den Sicherungen „DEF“, „PWR №1“, „PWR №2“, „PWR №3“, „PWR №4“, „STOP“, „PORTA №2“, „OBD“, „Sitz PWR“, „CARBURANTE APERTO“, „NEBBIA“, „AMP“, „PANNELLO“, „CODA“, „AM1“, „CIG“, „PUNTO ALIMENTAZIONE“, „RAD №2“, „ECU-ACC“, „INDICATORE1“, „GAUGE2“, „ECU-IG“, „TERGICRISTALLO“, „SPRAY“, „HTR (10 A)“, „Sitz HTR“ und „SUN-SHADE“
2	60	2002-2003: Alle Elemente in den Sicherungen „RDI FAN“, „ABS №2“, „ABS №3“, „CDS“, „HTR (50 A)“ und „ADJ PDL“ sowie Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistenzsystem
	50	2003-2006: Alle Elemente in den Sicherungen „RDI FAN“, „ABS №2“, „ABS №3“, „CDS“, „HTR (50 A)“ und „ADJ PDL“ sowie Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistenzsystem
3	15	Linker Scheinwerfer (Abblendlicht) und Nebelscheinwerfer vorne
4	15	Rechter Scheinwerfer (Abblendlicht)
5	5	Tagfahrlichtsystem
6	10	Klimaanlage
7	–	Nicht verwendet
8	–	Nicht verwendet
9	–	Nicht verwendet
10	40	Alle Elemente in den Sicherungen „HEAD LH LWR“, „HEAD RH LWR“, „HEAD LH UPR“, „HEAD RH UPR“ und „DRL“
11	40	Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistenzsystem
12	30	Elektrischer Kühlgebläse
13	30	Elektrischer Kühlgebläse
14	50	Klimaanlage
15	30	Leistungsverstellbare Pedale
16	40	2002-2003: Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistenzsystem
	30	2003-2006: Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistenzsystem
17	30	Alle Elemente der Sicherungen „IGN“ und „IG2“ sowie Startsystem
18	10	Linker Scheinwerfer (Fernlicht)
19	10	Rechter Scheinwerfer (Fernlicht)
20	5	Startsystem
21	5	Kein Stromkreis
22	5	Ladesystem
23	15	Startsystem

24	10	Mehrpunkt-/Sequenzial-Einspritzsystem, SRS-Airbag-System, Sicherheitsgurtstraffer, Tempomat
25	25	Multiplex-Kommunikationssystem (elektrisches Türschlosssystem, automatisches Türverriegelungssystem, drahtloses Fernbedienungssystem)
26	20	Mehrpunkt-/Sequenzial-Einspritzsystem
27	10	Hupe
28	30	Alle Elemente in den Sicherungen „ECU-B“, „RAD №1“ und „DOME“
29	25	Mehrpunkt-/Sequenzial-Einspritzsystem
30	–	Nicht verwendet
31	10	Mehrpunkt-/Sequenzial-Einspritzsystem
32	15	Warnblinkanlage
Relais
R1	Nicht verwendet
R2	Nicht verwendet
R3	Tagfahrlichtsystem (№2)
R4	Tagfahrlichtsystem (№3)
R5	Elektrischer Kühlerventilator (№2)
R6	Tagfahrlichtsystem (№4)
R7	Nicht verwendet
R8	Elektrischer Kühlerventilator (№3)
R9	Magnetkupplung (Klimaanlage)
R10	Motorsteuerung (Luft-Kraftstoff-Verhältnis-Sensor)
R11	Klimaanlage (Heizung)
R12	Starten
R13	Scheinwerfer
R14	Elektrischer Kühlerventilator (№1)
R15	Stromkreisöffnungsrelais (C/OPN)
R16	Hupe
R17	Motorsteuergerät (EFI)

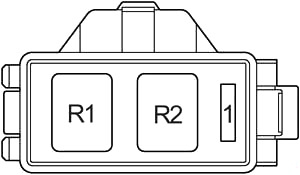

ABS-Relaiskasten

Nummer	Ampere [A]	Beschreibung
1	7,5	Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistenzsystem
Relais
R1	ABS MTR
R2	ABS AUS

Über den Lexus ES 300 (2001-2006)

Der Lexus ES 300, hergestellt zwischen 2001 und 2006, ist eine luxuriöse Mittelklasse-Limousine, die Eleganz mit Leistung verbindet. Dieses Modell ist bekannt für sein komfortables Fahrverhalten und die hochwertige Verarbeitung des Innenraums. Unter der Haube befindet sich ein zuverlässiger 3,0-Liter-V6-Motor, der sowohl für den täglichen Gebrauch als auch für längere Fahrten ausreichend Leistung bietet. Der Lexus ES 300 bietet verschiedene Ausstattungsvarianten, die moderne Technologien und Sicherheitsmerkmale umfassen und so Komfort und Sicherheit für Fahrer und Passagiere gewährleisten.

Sicherungsbelegungsplan Lexus ES 300

Diese Seite zeigt den Sicherungsbelegungsplan für den Lexus ES 300, der für die ordnungsgemäße Wartung des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise unter dem Armaturenbrett und im Motorraum. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion der elektronischen Geräte im Fahrzeug zu gewährleisten.
