Sicherungs- und Relaisplan – Lexus IS 300

Gilt für Neufahrzeuge in den Jahren:

2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Kabine

Linkslenker

Rechtslenker

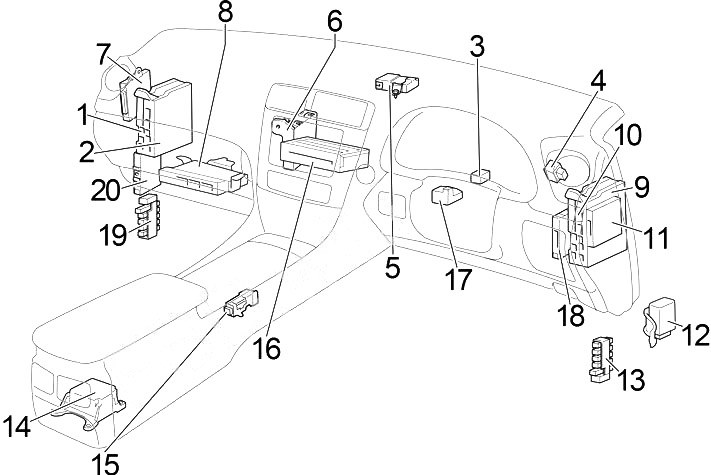

1. Sicherungskasten (links)
2. Karosserie-ECU (links)
3. ECU Neigung und Teleskop
4. Blinker aktivieren
5. Identifikationscodefeld
6. Klimaanlagenverstärker
7. ECU Stromversorgungssteuerung
8. ECU Schlupfregelung
9. Sicherungskasten (rechts)
10. Karosserie-ECU (PR)
11. ECU Gateway
12. ECU Zentralverriegelung
13. Verbindungsstecker
14. Airbag-Sensor-Montagezentrum
15. ECU Getriebesperrensteuerung
16. Multimedia-Navigationsmodul
17. ECU Lenkradsperre
18. ECU Abstandsregelung
19. Verbindungsstecker
20. ECU Kurvenlicht

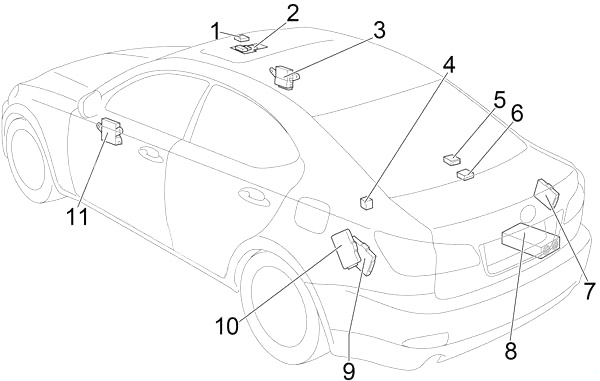

1. ECU Schiebedachsteuerung
2. Luftanschlussblockierung
3. ECU Außenspiegelsteuerung (rechts)
4. Spiegelheizungsrelais
5. Türsteuerempfänger
6. Hecksonnenblendenrelais
7. ECU-Zertifizierung
8. Stereo-Verstärker
9. ECU Sicherheitsgurtsteuerung
10. ECU-Kontrollwarnung
11. ECU Außenspiegelsteuerung (links)

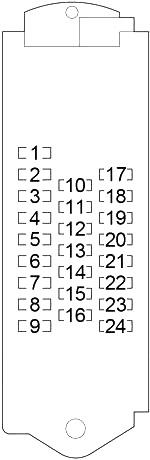

Sicherungskasten Kabine Nr. 1 (links)

Der Sicherungskasten befindet sich unter dem Armaturenbrett links. Entfernen Sie die Abdeckung, um Zugang zu den Sicherungen zu erhalten.

Nummer	Ampere [A]	Beschreibung
1	30	Elektrischer Sitz
2	7,5	Klimaanlage
3	15	Spiegelheizung
4	10	Display
5	–	–
6	10	Tankklappenöffnung
7	7,5
8	30	Sicherheitsgurt für Kollision
9	25	Elektrisches Dach
10	10	Rückleuchten, Kennzeichenbeleuchtung, Standlichter
11	–	–

12	7,5	Lichtschalter, Klimaanlage, Display
13	7,5	Hinteres Bremslicht
14	10	Tempomat, Klimaanlage, Servolenkung, Regensensor, Blendschutzspiegel, Getriebesperrsystem, Schiebedach, Reifendruckwarnsystem
15	–	–
16	15	Sitzheizung und Lüfter
17	20	Elektrische Fensterheber
18	20	Elektrische Fensterheber, Außenspiegel
19	7,5	Intelligentes Zugangssystem mit Startknopf
20	–	–
21	7,5	Automatisches Scheinwerfer-Nivelliersystem
22	10	Ladesystem, Scheinwerferreiniger, Heckscheibenheizung, elektrische Lüfter, Warnblinkanlage, Blinker, Rückfahrlichter, Bremslichter, beheizbare Spiegel, Sonnenblenden, Sicherheitsgurte, Parkassistenzsystem, Tempomat, Klimaanlage, PTC-Heizung, Schaltgetriebe, Frontscheibenwischer-Enteiser
23	–	–
24	30	Scheibenwischer

Sicherungskasten Kabine Nr. 2 (rechts)

Der Sicherungskasten befindet sich unter dem Armaturenbrett rechts. Entfernen Sie die Abdeckung, um Zugang zu den Sicherungen zu erhalten.

Nummer	Ampere [A]	Beschreibung
1	30	Elektrischer Sitz
2	15	Zentralverriegelung
3	7,5	Borddiagnosesystem
4	7,5	Bremslichter, Mehrpunkt-/Sequenzial-Einspritzsystem, VDIM, Getriebesperrsystem, hohes Bremslicht
5	–	–
6	20	Elektrische und teleskopische Lenksäule
7	–	–
8	10	Audio
9	–	–
10	7,5	Kilometerzähler
11	10	SRS Airbag-System, Lexus Link-System, Tempomat, Lenkradsperrsystem, Kraftstoffsystem, Bremslichter

12	7,5	Lexus Link-System, Uhr, Klimaanlage, Audio, Display, Spiegel, intelligentes Zugangssystem mit Startknopf, Lexus Parkassistenzmonitor, Steckdosenbeleuchtung, Konsolenbeleuchtung, Multiplex-Kommunikationssystem, Display, intelligentes Zugangssystem mit Knopf
13	–	–
14	15	Zigarettenanzünder
15	15	Pressen
16	–	–
17	20	Elektrische Fensterheber
18	20	Elektrische Fensterheber, Spiegel
19	15	Intelligentes Zugangssystem mit Startknopf
20	7,5	Sicherheitsgurte, Parkassistenzsystem, Automatikgetriebe, Sitzheizung und Lüfter, Scheibenwischer-Enteiser
21	15	Sitzheizung und Lüfter
22	10	Elektrische Sitze, intelligentes Zugangssystem mit Startknopf, AWD-System, Spiegel, VDIM, VSC, Klimaanlage, Sicherheitsgurt vor Kollision, elektrische und teleskopische Servolenkung, elektrische Fensterheber, Navigationssystem
23	–	–
24	–	–



Motor

Linkslenker

Rechtslenker

1. Sicherungskasten 1
2. Motor-ECU
3. Relais Scheinwerferreinigungssteuerung
4. Benzin:  Einspritzdüsensteuerung (EDU)
5. Diesel:  Einspritzdüsensteuerung (EDU)
6. Sicherungskasten 2
7. Servolenkungs-ECU
8. Glühkerzenrelais
9. ECU Schlupfregelung mit Aktuator
10. Relais-Sicherungskasten



Sicherungskasten Motorraum 1

Drücken Sie die Riegel und entfernen Sie die Abdeckung.



Nummer	Ampere [A]	Beschreibung
1	10	Startsystem
2	10	Kraftstoffsystem, Abgasanlage
3	15	Abblendlicht (rechts)
4	15	Abblendlicht (links)
5	30	Scheinwerferreiniger
6	–	–
7	7,5	Klimaanlage
8	25	Frontscheibenwischerheizung
9	30	Frontscheinwerfer, Standlichter, Frontscheibenwaschanlage
10	25	Fernlicht, Hupe
11	15	Abgasanlage
12	10	Mehrpunkt-/Sequenzial-Einspritzsystem
13	7,5	Ladesystem
14	10	TEL
15	25	Lenkradsperre
16	–	–
17	–	–
18	–	–
19	20	Scheinwerfer-Fernlicht

15	Scheinwerfer-Fernlicht
20	10	Hupe
21	20	Frontscheibenwaschanlage
22	10	Standlichter
23	15	Nebelscheinwerfer vorne
24	–	–
25	25	Kraftstoffsystem
26	25	Mehrpunkt-/Sequenzial-Einspritzsystem
27	20	Mehrpunkt-/Sequenzial-Einspritzsystem
Relais
R1	Klimakompressorkupplung (A/C COMP)
R2	Elektrischer Kühlerventilator (FAN №1)
R3	Luftstromsensor (A/F)
R4	Zündung (IG 2)
R5	Anlasser (ST CUT)
R6	Elektrischer Kühlerventilator (FAN №3)
R7	Kraftstoffpumpe (F/PMP)
R8	Beleuchtung (PANEL)
R9	Bremslicht (BRK-LP)
R10	Elektrischer Kühlerventilator (FAN №2)

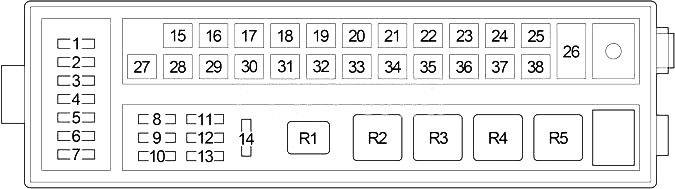

Sicherungskasten Motorraum 2

Drücken Sie die Laschen und entfernen Sie die Abdeckung.

Anleitung linke Seite

Lenkrad rechts

Nummer	Ampere [A]	Beschreibung
1	25	VDIM
2	25	Elektrische Heizung
3	15	Warnblinkanlage, Blinker
4	20	Sicherung: „IG2“, „IGN“, „INDIKATOR“
5	30	Audio
6	20	Sicherung: „COPPA“, „MPX-B“
7	30	Audio
8	10	Scheinwerfer, Nebelscheinwerfer vorne, Standlichter, Kennzeichenbeleuchtung, Frontscheibenwischer, Hupe, elektrisches Türverriegelungssystem, elektrische Fensterheber, elektrische Sitze, elektrische Neigungs- und Teleskoplenkung, Kilometerzähler, intelligentes Zugangssystem mit Startknopf, Außenspiegel, Klimaanlage, Sicherheitssystem,
9	10	Innenbeleuchtung, Kilometerzähler
10	–	–
11	–	–
12	–	–
13	–	–
14	–	–
15	60	Lenkradverriegelungssystem, Abgasanlage, Sicherung: „FR CTRL-B“, „ETCS“, „ALT-S“
16	80	Helligkeitssteuereinheit
17	50	VSC, VDIM
18	30	Türverriegelungssystem, intelligentes Zugangssystem mit Startknopf
19	–	–
20	30	Scheinwerfer-Fernlicht
21	30	Intelligentes Zugangssystem mit Startknopf
22	30	Stromversorgung Türverriegelung, Sicherung: „SICHERHEIT“

23	60	Mehrpunkt-/Sequenzial-Einspritzsystem
24	80	Servolenkung
25	–	–
26	150	Sicherung: „LH J/B-AM“, „E/G-AM“, „GLW PLG2“, „HEIZUNG“, „LÜFTER1“, „LÜFTER2“, „ENTFROSTER“, „ABS2“, „RH J/B- AM“, „GLW PLG1“, „LH J/BB“, „RH J/BB“
27	–	–
28	50	PTC-Heizung
29	80	Sicherung: „OBD“, „STOP SW“, „TI&TE“, „FR P/ Sitz RH“, „RAD №3“, „ECU-IG RH“, „RH-IG“, „FR S/HTR RH“, „ACC“, „CIG“, „PWR OUTLET“
30	30	VSC
31	50	Heckscheibenheizung
32	40	Elektrische Kühlerventilatoren
33	40	Elektrische Kühlerventilatoren
34	50	Klimaanlage
35	50	PTC-Heizung
36	60	Scheinwerferreiniger, Nebelscheinwerfer vorne, Standlichter, Klimaanlage
37	80	Sicherung: „S/ROOF“, „FR P/ Sitz LH“, „TV №1“, „A/C“, „FUEL/OPEN“, „PSB“, „FR WIP“, „H-LP LVL“, „LH-IG“, „ECU-IG LH“, „PANEL“, „HECK“, „MIR HTR“, „FR S/HTR LH“
38	–	–
Relais
R1	Anlasser
R2	Benzin: PTC-Heizung (GLW RLY1)
	Diesel: Elektrischer Kühlerventilator (FAN №1)
R3	Scheinwerfer (HEAD LP)
R4	Benzin: PTC-Heizung (GLW RLY2)
	Diesel: Elektrischer Kühlerventilator (FAN №3)
R5	Heckscheibenheizung (DEFOG)

Sicherungskasten

Nummer	Relais
R1	Antiblockiersystem (ABS MOTOR1)
R2	Antiblockiersystem (ABS SOL)
R3	Frontscheibenwischerheizung (DEICER)
R4	Antiblockiersystem (ABS MOTOR2)

Über Lexus IS 300 (2006-2013)

Der Lexus IS 300, produziert von 2006 bis 2013, ist eine elegante und leistungsstarke Limousine, die bei Liebhabern von Luxusfahrzeugen beliebt ist. Dieses Modell ist bekannt für sein sportliches Aussehen und seine präzise Verarbeitung, was es attraktiv für diejenigen macht, die eine Kombination aus Stil und Leistung suchen. Der Lexus IS 300 ist mit einem 3,0-Liter-Sechszylindermotor ausgestattet, der ein sanftes und dynamisches Fahrerlebnis bietet. Der Innenraum des Fahrzeugs ist auf Komfort und moderne Technologien ausgelegt, was Bequemlichkeit und Sicherheit auf den Straßen gewährleistet.

Sicherungskasten-Schema Lexus IS 300

Diese Seite zeigt das Sicherungskasten-Schema für den Lexus IS 300, das für die ordnungsgemäße Wartung und Diagnose der elektrischen Systeme des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter der Motorhaube und im Innenraum des Fahrzeugs, normalerweise im Fußraum des Fahrers. Die Schemata zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was für die Identifizierung und den Austausch von Sicherungen wichtig ist. Verwenden Sie immer Ersatzsicherungen mit dem gleichen Amperewert, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren und effizienten Betrieb Ihres Fahrzeugs.
