Sicherungs- und Relaisplan – Lexus GS 300 (S140)

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

1991, 1992, 1993, 1994, 1995, 1996, 1997.

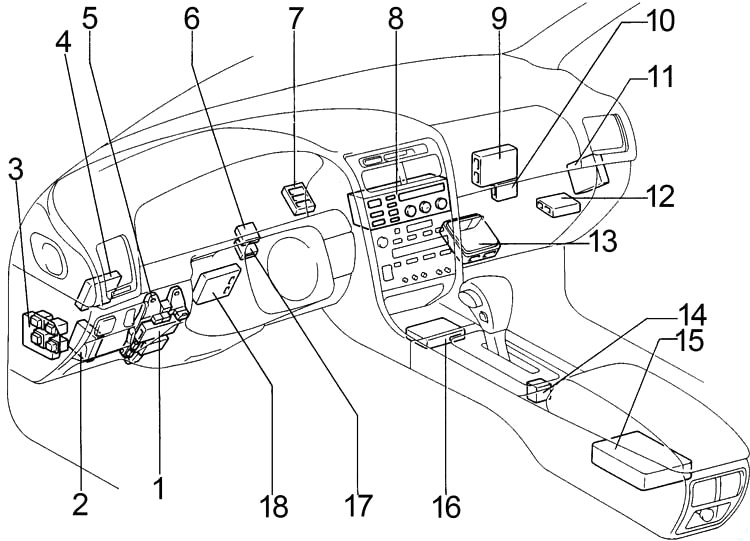

Kabine

1. Integrationsrelais
2. Tagfahrlichtrelais
3. Relais-Sicherungskasten
4. Diebstahlschutz-ECU
5. Sicherungskasten
6. Wischerrelais
7. J/B №3
8. Klimaanlagen-Steuermodul
9. Traktions-ECU (mit Traktionskontrolle)
10. Klimaanlagen-Verstärker
11. ABS und Traktions-ECU (mit Traktionskontrolle)
    ABS-ECU (ohne Traktionskontrolle)
12. Lüftermotor-Steuerrelais
13. Motorsteuerungsmodul (Motor und elektronische Getriebe-ECU)
14. Getriebesperr-ECU
15. Zentrales Airbag-Sensormodul
16. Tempomat-ECU
17. PPS-ECU
18. Teleskopischer Neigungs- und Leistungsregler

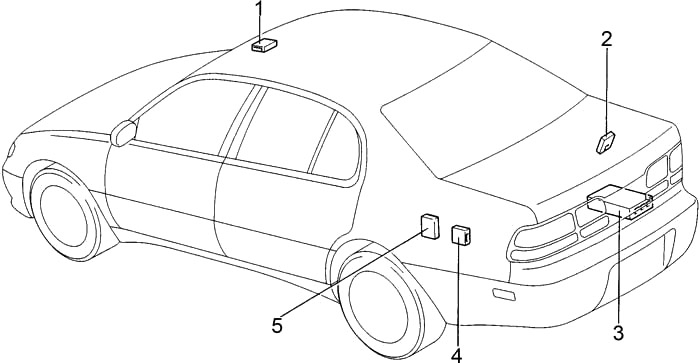

1. Schiebedach-Steuerrelais
2. Drahtlose Türschloss-ECU
3. Stereo-Verstärker
4. Motor und Relais der automatischen Antenne
5. Kraftstoffpumpen-ECU

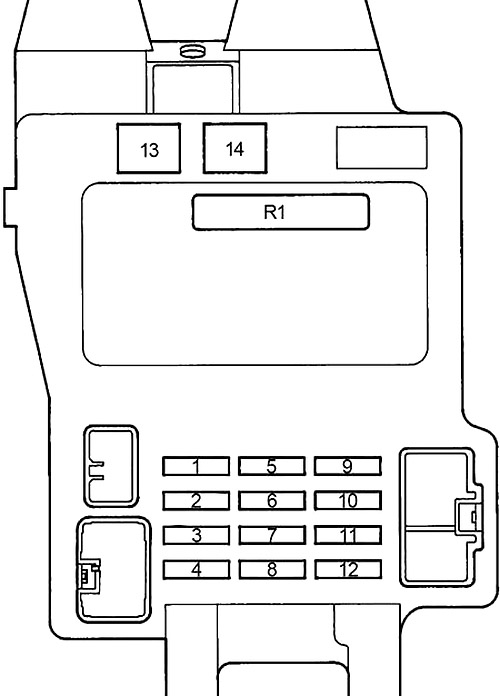

Sicherungsplan des Armaturenbretts

Der Sicherungskasten befindet sich hinter der Abdeckung links von der Lenksäule.

Rückseite

Nummer	Ampere [A]	Beschreibung
1	15	Sitzheizung
2	20	Getriebesperrsystem, Bremslicht, Tempomat, Antiblockiersystem, Traktionskontrollsystem, Mehrpunkt-Einspritzsystem / sequenzielle Mehrpunkt-Einspritzung, Bremslichter
3	15	Heckscheiben- und Spiegelheizung, Heizungssteuersystem, Klimaanlage, Anzeigen und Messgeräte, Serviceerinnerungsanzeigen und akustische Signale (außer Entlade- und offene Tür-Kontrollleuchten), Ladesystem, Automatikgetriebe-Anzeige, Rückfahrlichter, Tagfahrlichtsystem
4	10	Getriebesperrsystem, Telefon, Beifahrertürschließsystem SEAT, Sicherheitsgurtsystem SEAT, Antiblockiersystem, Lenkassistenzsystem, Traktionskontrollsystem, Tempomatsystem, Fahrmoduswähler, Neigungs- und Teleskopsteuersystem, elektrische Antenne, elektronisches Lüftungssystem, Armaturenbrettbeleuchtung, automatisches Lichtsteuersystem, elektrisches Türschlosssteuersystem
5	15	Uhr, Klimaanlage, Radio, Kassettenspieler, CD-Spieler, Getriebesperrsystem, SRS, vordere und hintere Zigarettenanzünder, Türschlosssteuersystem, Spiegelsteuersystem, elektrische Antenne, Diebstahlschutzsystem
6	–	–
7	10	Blinker und Blinker einschalten
8	15	1991-1993: Scheibenwischer und -waschanlage, Scheinwerferreiniger
	20	1994-1997: Scheibenwischer und -waschanlage, Scheinwerferreiniger
9	7,5	Automatikgetriebe-Anzeige, Heizungssteuersystem, Notschalter, Handschuhfachbeleuchtung, hintere Aschenbecher, Uhr, vorderer Zigarettenanzünder, Radio, Kassettenspieler, CD-Spieler, Fahrmoduswähler, Armaturenbrettbeleuchtung, Tagfahrlichtsystem

10	7,5	SRS Airbag
11	10	Kennzeichenbeleuchtung, Blinker, Rücklichter
12	10	Rückspiegelheizung
13	30	Schiebedach, elektrische Fensterheber, Sitz, Diebstahlschutzsystem, Neigung und Teleskopantrieb, Hauptstromrelais
14	40	Heckscheibenheizung, Sicherung „MIR HTR“
Relais
R1	Integrationsrelais

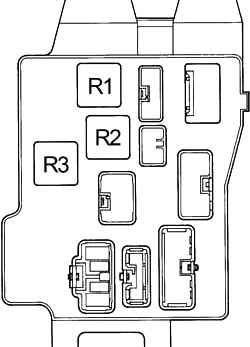

Relais hinten
R1	Kurze Pinzette
R2	Rücklichter
R3	Heckscheibenheizung

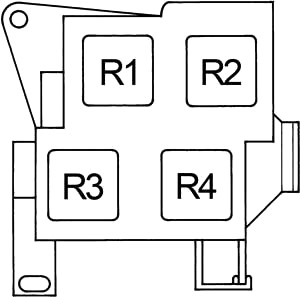

Sicherungskasten Kabine

Nummer	Relais
R1	Blinker einschalten
R2	Tagfahrlichtsystem Nr. 4
R3	Nebelscheinwerfer
R4	Hauptstromversorgung

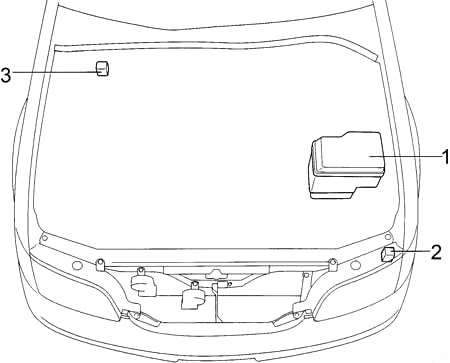

Motor

1. Sicherungskasten
2. Scheinwerferreinigungsrelais
3. Elektromagnetisches Zugrelais

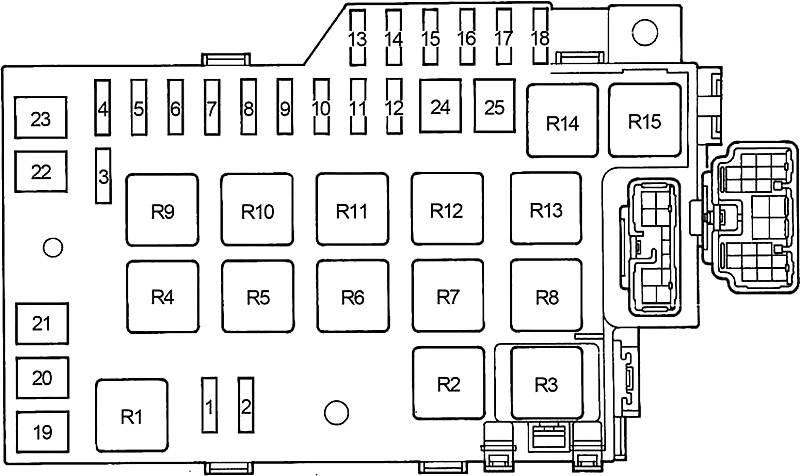

Sicherungsplan des Motorraums

Nummer	Ampere [A]	Beschreibung
1	15	Nebelscheinwerfer
2	7,5	Tagfahrlichtsystem
3	10	Traktionskontrollsystem
4	10	Innenbeleuchtung, Begrüßungsbeleuchtung, elektrisches Schiebedachsystem, Tempomat, offene Tür-Kontrollleuchte, persönliche Beleuchtung, Kofferraumbeleuchtung, Türdeckenbeleuchtung, Scheinwerfer, Einschaltkontrollleuchte, Uhr, Antiblockiersystem, elektrische Antenne, Radio, Verriegelung über drahtloses Fernsystem, Diebstahlschutzsystem;
5	7,5	Verriegelung über drahtloses Fernsystem, Antiblockiersystem, Traktionskontrollsystem, Tempomatsystem, Tagfahrlichtsystem, Klimaanlage
6	7,5	Ladesystem
7	15	Mehrpunkt-Einspritzsystem / sequenzielle Mehrpunkt-Einspritzung, SRS Airbag, Ladekontrollleuchte, Startsystem, elektronisches Zündsystem / Zündeinheit, Anzeigen und Messgeräte, Serviceerinnerungen und akustische Signale (außer Entlade- und offene Tür-Kontrollleuchten)
8	15	Telefon
9	20	Warnblinkanlage, Hupe
10	20	Elektronisch gesteuertes Automatikgetriebe, Mehrpunkt-Einspritzsystem / sequenzielle Mehrpunkt-Einspritzung
11	25	Radio, Kassettenspieler, CD-Spieler, elektrische Antenne
12	30	Elektronisches Zündsystem / Zündeinheit
13	7,5	1996-1997: On-Board-Diagnosesystem
14	15	Rechtes Licht
	10	Rechtes Licht (Fernlicht)
15	15	Linkes Licht
	10	Linkes Licht (Fernlicht)
16	10	Rechtes Licht (Abblendlicht)
17	10	Linkes Licht (Abblendlicht)
18	30	Elektronisches Kühlerlüftungssystem
19	–	–

20	40	Zündung, Sicherungen „ECU-IG“, „WIPER“, „BLINKER“, „TURN“, „ SITZ HTR“, „CIG“
21	50	Heizungsrelais
22	60	Hauptkühlerlüfterrelais (Punktseite), elektromagnetisches Traktionsrelais (Punktseite), elektromagnetisches ABS-Relais (Punktseite), Sicherung „TRAC“
23	100	Rücklichter-Relais, Lichtmaschine (Generator), Sicherungen „FOG“, „AM1“, „HEATER“, „DEFOG“, „ABS“, „STOP“, „SRS“, „POWER“
24	50	Scheinwerferrelais, Tagfahrlichtrelais Nr. 2, Anlasserrelais (Punktseite)
25	40	ABS-Motorrelais (Punktseite), Traktionsmotorrelais (Punktseite)
Relais
R1	Tagfahrlichtsystem Nr. 3
R2	Kühlerlüfter
R3	Tagfahrlichtsystem Nr. 2
R4	Heizung
R5	Kurzer Stift
R6	Klimakompressorkupplung
R7	Anlasser
R8	ABS-Motor
R9	ABS-Magnetventil
R10	Hauptkühlerlüfter
R11	Zündung (IG2)
R12	Scheinwerfer
R13	Traktionsmotor
R14	Hupe
R15	EFI

Über Lexus GS 300 (S140) (1991-1997)

Der Lexus GS 300 (S140) wurde 1991 als luxuriöse Mittelklasse-Limousine vorgestellt, die Eleganz mit Leistung verband. Dieses Modell war mit einem Reihensechszylindermotor mit 3,0 Litern Hubraum ausgestattet, der eine sanfte Fahrt und ausreichend Leistung für den täglichen Gebrauch bot. Das Fahrzeugdesign wurde mit Schwerpunkt auf Aerodynamik und Komfort entwickelt, wobei der Innenraum ein hohes Maß an Bequemlichkeit und moderne Technologien für Fahrer und Passagiere bot. Der Lexus GS 300 (S140) war bekannt für seine Zuverlässigkeit und hochwertige Verarbeitung, was ihn bei Fahrern beliebt machte, die ein zuverlässiges und luxuriöses Fahrzeug suchten.

Sicherungskastenplan Lexus GS 300 (S140)

Diese Seite zeigt den Sicherungskastenplan für den Lexus GS 300 (S140), der für die Identifizierung und Wartung der elektrischen Komponenten des Fahrzeugs entscheidend ist. Der Sicherungskasten befindet sich typischerweise unter der Motorhaube und im Innenraum des Fahrzeugs, normalerweise unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist für die ordnungsgemäße Funktion des Fahrzeugs unerlässlich, daher ist es wichtig, einen Überblick über seine Konfiguration und seinen Inhalt zu haben.
