Seat Leon I (1999-2005) – Sicherungskasten

In diesem Artikel finden Sie die Sicherungskastenpläne des SEAT Leon I (1999–2005), erhalten Informationen über die Position der Sicherungspaneele im Fahrzeug und lernen die Zuordnung jeder Sicherung (Sicherungsanordnung) kennen.

Sicherungs- und Relaisplan – Seat Leon I

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Sicherungskasten Armaturenbrett im Seat Leon I

Nummer	Ampere	Beschreibung
1	5	Z4 – Außenspiegel beheizt auf der Fahrerseite (Modelle ohne elektrische Fensterheber); Z5 – Außenspiegel beheizt auf der Beifahrerseite (Modelle ohne elektrische Fensterheber); Z20 – Linkes Heizelement der Düsenströmung; Z21 – Rechtes Heizelement der Düsenströmung.
2	5	E3 – Schalter für Warnblinkanlage; J1 – Relais für Blinker; M5 – Glühlampe für Blinker vorne links; M6 – Glühlampe für Blinker hinten links; M7 – Glühlampe für Blinker vorne rechts; M8 – Glühlampe für Blinker hinten rechts; J567 – Steuergerät für linkes Abgaslicht; J568 – Steuergerät für Abgaslicht mit Scheinwerferwinkelverstellung rechts.
3	5	J5 – Relais für Nebelscheinwerfer; E20 – Schalter und Regler für Instrumentenbeleuchtung.
4	5	X – Kennzeichenbeleuchtung
5	7,5	E45 – Tempomatschalter; E221 – Lenkrad-Steuergerät; E227 – Tempomat-Taste (CCS) SET-Taste; G65 – Hochdrucksensor (Klimaanlage); J131 – Steuergerät für beheizten Fahrersitz; J132 – Steuergerät für beheizten Beifahrersitz; J245 – Steuergerät für Schiebedachverstellung (Modelle ohne Zentralverriegelung); J255 – Climatronic; G266 – Ölstands- und Temperatursensor; J293 – Steuergerät für Kühlerlüfter, Multifunktionslenkrad; J393 – Komfortsystem (E231 – Taste für Außenspiegelheizung); J453 – Multifunktionslenkrad-Steuergerät; J446 – Steuergerät für Parkassistenz; J503 – Steuergerät mit Display für Radio und Navigation; N147 – Zweiwegeventil für Kühlmittelabsperrventil (über F269 – Schalter für Temperaturventilposition); V154 – Motor für Frisch-/Umluftklappen-Steuergerät.
6	5 5	Bis April 2001: J379 – Zentralverriegelung und zentrale Alarmanlage; ab September 2002: J651 – Relais Absperrventil 1 (Motorcode BEH).
7	10	K142 – Warnleuchte für Getriebeschalthebelposition P/N; M16 – Glühlampe links für Rückfahrlicht; M17 – Glühlampe rechts für Rückfahrlicht.
8	5	J412 – Steuergerät für Mobiltelefonfunktion
9	5	E256 – TCS- und ESP-Taste; G85 – Lenkwinkelsensor; J104 – Zentrales ABS/ABS mit EDL/ASR/ESP-Steuergerät.
10	15 510	bis Oktober 2001: Motorsteuerung: Benzin; Motorsteuerung: Diesel; ab November 2001: R – Radio (Kontakt S); J285 – Display im Kombiinstrument; J503 – Steuergerät mit Display für Radio und Navigation;
11	5	J285 – Steuergerät mit Display im Kombiinstrument; N110 – Elektromagnet für Wählhebelsperre.
12	7,5	J412 – Steuergerät für Mobiltelefonfunktion; G273 – Sensor für Innenraumüberwachung; G274 – Sender für Innenraumüberwachung; T16 – 16-poliger Stecker (im zentralen Armaturenbrett, Anschluss für Fahrzeugdiagnose); W11 – Leseleuchte hinten links (Modelle mit Innenraumüberwachung); W12 – Leseleuchte hinten rechts (Modelle mit Innenraumüberwachung).
13	10	F – Bremslichtschalter; M9 – Glühlampe links Bremslicht; J…..-.Motorsteuerung; J104 – Steuergerät ABS/ABS mit EDL/ASR/ESP; M9 – Glühlampe links Bremslicht; M10 – Glühlampe rechts Bremslicht; M21 – Glühlampe links Bremslicht und Rücklicht; M25 – Glühlampe für Fernlicht.
14	10	J393 – Zentrales Steuergerät des Komfortsystems (Modelle ohne Zentralverriegelung); J546 – Modelle mit Fernbedienung der Heckklappe; ohne Zentralverriegelung: M27 – Warnleuchte linke Tür; M28 – Warnleuchte rechte Tür; W – Innenbeleuchtung vorne; W3 – Kofferraumbeleuchtung; W11 – Leseleuchte hinten links; W12 – Leseleuchte hinten rechts; W14 – Beleuchteter Rückspiegel (auf der Beifahrerseite); W18 – Kofferraumbeleuchtung links; W19 – Leseleuchte/auf der Fahrerseite; W20 – Beleuchteter Rückspiegel (auf der Fahrerseite).
15	5	G85 – Lenkwinkelsensor; J217 – Steuergerät für Automatikgetriebe; J285 – Steuergerät mit Display im Kombiinstrument.
16	10	J255 – Climatronic; J293 – Steuergerät für Kühlerlüfter.
17	–	–
18	10	J285 – Steuergerät mit Display im Kombiinstrument; L2 – Glühlampe rechts mit Doppelfaden; M32 – Glühlampe rechts Fernlicht.
19	10	L1 – Glühlampe links mit Doppelfaden; M30 – Glühlampe links Hauptscheinwerfer.
20	1	E102 – Scheinwerferwinkelregler; J427 – Stellmotor rechter Abgas-Scheinwerfer; J568 – Steuergerät für Gas-Scheinwerfer mit Winkelverstellung der rechten Scheinwerfer; L2 – Glühlampe rechts mit zwei Leitern; M31 – Glühlampe rechter Scheinwerfer; V48 – Motor für Steuergerät des linken Scheinwerferwinkels; V49 – Motor für Steuergerät des rechten Scheinwerferwinkels.
21	15	L1 – Glühlampe links mit Doppelfaden; M29 – Glühlampe links für Abblendlicht; J426 – Stellmotor linker Scheinwerfer für Gas-Abgaslicht; J567 – Steuergerät für Gas-Scheinwerfer mit Winkelverstellung des linken Scheinwerfers.

22	5	J285 – Steuergerät mit Display im Kombiinstrument; M3 – Glühlampe auf der rechten Seite.
23	5	J285 – Steuergerät mit Display im Kombiinstrument; M1 – Glühlampe auf der linken Seite.
24	20	E22 – Scheibenwischerschalter mit Intervallbetrieb, Scheibenwischermotor; J31 – Scheibenwischerrelais mit automatischem Intervallbetrieb und Spritzdüsen; V – Scheibenwischermotor; V59 – Pumpe für Scheiben- und Heckscheibenwaschanlage.
25	20	E9 – Frischluftgebläseschalter; E35 – Klimaanlagenschalter; N24 – Serienwiderstand des Frischluftgebläses mit Überhitzungsschutz; V2 – Frischluftgebläse; J293 – Steuergerät für Kühlerlüfter; J255 – Klimatronic; J… – Motorsteuergeräte.
26	25	Z1 – Heckscheibenheizung
27	15	bis November 2005: V12 – Heckscheibenwischermotor; ab Dezember 2005: U1 – Zigarettenanzünder; U5 – 12-V-Steckdose, links im Kofferraum.
28	15	G6 – Kraftstoffpumpe (Förderpumpe)
29	15 2010	Benzin (nicht für Motorcode BDE) Motorsteuerung: Motorcode BDE Motorsteuerung: Diesel
30	20	J245 – Steuergerät für Schiebedachverstellung; V1 – Schiebedachmotor.
31	20 5	J217 – Steuergerät für Automatikgetriebe; F125 – Multifunktionsschalter; J542 – Steuergerät für Bremskraftverstärker; J492 – Steuergerät für Allradantrieb (4Motion);
32	10 30	Injektoren: Benzin; Motorsteuerung: Diesel.
33	20	J31 – Relais für automatische Wasch- und Wischfunktion; V11 – Pumpe für Scheinwerferreinigungsanlage.
34	10	Motorsteuerung
35	30	U10 – Anhängersteckdose; bis November 2005: Steckdose U5-12 V, links im Kofferraum.
36	15	J5 – Relais für Nebelscheinwerfer; L22 – Linke Nebelscheinwerferlampe; L23 – Rechte Nebelscheinwerferlampe; L46 – Linke Nebelschlussleuchte; J285 – Steuergerät mit Display im Kombiinstrument.
37	15 510	bis Oktober 2001: J285 – Steuergerät mit Display im Kombiinstrument; J503 – Steuergerät mit Display des Radio- und Navigationssystems; R – Radio, Kontakt S; ab November 2001: Motorsteuerung: Benzin; Motorsteuerung: Diesel.
38	15	E204 – Schalter für Fernentriegelung des Tankdeckels; J379 – Zentraleinheit für Zentralverriegelung und Alarmanlage; J386 – Zentraleinheit Fahrertür; J387 – Zentraleinheit Beifahrertür; J388 – Zentraleinheit linke hintere Tür; J389 – Zentraleinheit rechte hintere Tür; J398 – Relais für Heckklappen-Fernentriegelung; V155 – Motor für Tankdeckelverriegelung.
39	15	E3 – Warnblinkschalter; J1 – Blinker-Relais; J567 – Scheinwerfer-Steuergerät mit Scheinwerferwinkelverstellung nach rechts; J568 – Scheinwerfer-Steuergerät mit Scheinwerferwinkelverstellung nach rechts; M5 – Glühlampe vorderer linker Blinker; M6 – Glühlampe hinterer linker Blinker; M7 – Glühlampe vorderer rechter Blinker; M8 – Glühlampe hinterer rechter Blinker.
40	20	H1 – Zweiklanghorn
41	15	U1 – Zigarettenanzünder (bis November 2005)
42	25	R – Radio; R12 – Verstärker; J503 – Steuergerät mit Display für Radio und Navigationssystem; J415 – Tuner des Navigationssystems für TV; J559 – Steuergerät für Verkehrsinformationen.
43	10	Motorsteuerung
44	15	J131 – Steuergerät für beheizten Fahrersitz; J132 – Steuergerät für beheizten Beifahrersitz.

Position der Sicherungen im Sicherungs-/Batterieträger

Bis August 2000

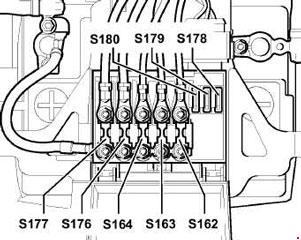

Ab September 2000

Nummer	Ampere [A]	Beschreibung
S162	50	Heizung der beheizten Pins
S163	50	Motorsteuerung
S164	40	Kühlerlüfter
S176	110	Innenraum
S177	110 150	Lichtmaschine (90 A) Lichtmaschine (120 A)
S178	30	ABS (Pumpe)
S179	30	ABS
S180	30	Kühlerlüfter

Position der Relais und Sicherungen

Position der Sicherungen im Relaisplan
A	–	Sicherung Sitzversteller
b	–	Sicherungen für V192 – Vakuumpumpe für Bremsen (ab Mai 2002)
C	–	Sicherung Fensterheber, Zentralverriegelung und beheizter Rückspiegel (nur Modelle mit Komfortsystem und Fensterheber)
Position der Relais im Relaisplan
1	J4 – Relais Zweiklanghorn (53)
2	J59 – Relais Entlastung Kontakt X (18) J59 – Relais Entlastung Kontakt X (100)
3	Leer
4	J17 – Relais Kraftstoffpumpe (409) J52 – Relais Glühkerzen (103)
V/VI	J31 – Relais Wasch- und Wischautomatik, ohne Scheinwerferreinigungsanlage (377), -mit Scheinwerferreinigungsanlage (389), -mit Regensensor (192)
Position der Relais auf dem zusätzlichen Relaishalter mit 13 Positionen über dem Relaisplan, Fahrzeuge mit Linkslenkung
1	Leer
2	J398 – Relais für Heckklappen-Fernentriegelung (79) J546 – Steuergerät für Heckklappen-Fernentriegelung (407)
3	Leer
4	J5 – Relais für Nebelscheinwerfer (53)
5	J453 – Multifunktionslenkrad-Steuergerät (450)
6	J453 – Multifunktionslenkrad-Steuergerät (450)
7	J508 – Relais für Bremslicht-Dimmung (206)
8	J99 – Relais für beheizten Rückspiegel (53) J541 – Relais für Kühlmittelabsperrventil (53)
9	J17 – Relais Kraftstoffpumpe, Dieselmotor mit Allradantrieb, (53)
10	J17 – Relais Kraftstoffpumpe (Förderpumpe) (167)
11	J226 – Anlasser-Sperre und Rückfahrlicht-Relais (175)
12	J317 – Relais Spannungsversorgung Klemme 30 (109)
13	J151 – Relais für Kühlkreislauf Dauerbetrieb (53)

Position der Sicherungen auf dem Sicherungsträger mit 13 Positionen, Fahrzeuge mit Linkslenkung:
D	–	Leer
E	–	Leer
F	15A	S30 – Einzelsicherung Heckscheibenwischer (ab Dezember 2005), S144 – Sicherung Zentralverriegelung Alarmanlage (ATA-Anzeige)
G	15A	S111 – Sicherung Diebstahlsicherung (ATA-Horn)
1	J453 – Multifunktionslenkrad-Steuergerät (450)
2	J453 – Multifunktionslenkrad-Steuergerät (450)
3	J5 – Relais für Nebelscheinwerfer (53)
4	Leer
5	J398 – Relais für Heckklappen-Fernentriegelung (79) J546 – Steuergerät für Heckklappen-Fernentriegelung (407)
6	Leer
7	J151 – Relais für Kühlkreislauf Dauerbetrieb (53)
8	J317 – Relais Spannungsversorgung Klemme 30 (109)
9	J226 – Anlasser-Sperre und Rückfahrlicht-Relais (175)
10	J17 – Relais Kraftstoffpumpe (Förderpumpe) (167)
11	J17 – Relais Kraftstoffpumpe, Diesel mit Allradantrieb, (53)
12	J99 – Relais beheizter Außenspiegel (53) J541 – Relais Kühlmittelabsperrventil (53) J193 – Relais Zündschalter (53)
13	J508 – Relais Bremslicht-Dimmung (206)
D	15A	S144 – Sicherung Zentralverriegelung Diebstahlsicherung (ATA-Anzeige)
E	15A	S111 – Sicherung Diebstahlsicherung (ATA-Horn) S30 – Einzelsicherung Heckscheibenwischer (ab Dezember 2005)
F	–	Leer
G	–	Leer

Über Seat Leon I (1999-2005)

Der Seat Leon der ersten Generation, hergestellt von 1999 bis 2005, ist ein Kompaktwagen, der dank seines dynamischen Designs und seiner Zuverlässigkeit an Popularität gewann. Dieses Modell basierte auf der Volkswagen Group A4 Plattform, was ihm eine solide Basis und gute Fahreigenschaften verlieh. Der Seat Leon I war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die eine breite Leistungspalette von 1.4 Litern bis 1.9 Litern TDI boten. Dank seines sportlichen Aussehens und praktischen Innenraums wurde er bei Fahrern beliebt, die eine Kombination aus Stil und Funktionalität suchten.

Sicherungskastenplan Seat Leon I

Diese Seite zeigt den Sicherungskastenplan für den Seat Leon I, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Unsere Diagramme zeigen detailliert die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die ordnungsgemäße Funktion des Fahrzeugs, daher ist es wichtig, seinen Inhalt zu kennen und ihn richtig zu warten.
