Seat Alhambra (2011-2021) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Seat Alhambra 2011–2021, erhalten Informationen über die Position der Sicherungspaneele im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Seat Alhambra
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2011, 2012, 2013, 2014, 2015.
Die Sicherung des Zigarettenanzünders (Steckdose) ist die Sicherung 15 (vorne) und 31 (hinten) 15A im Sicherungskasten im Fahrgastraum.
Motorraum

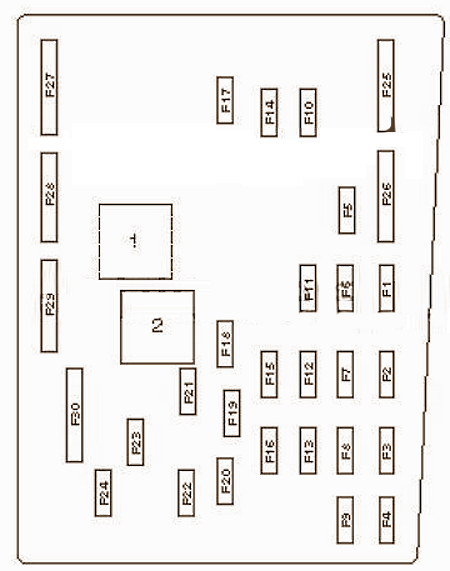

Schaltplan des Hauptverteilers
| Nummer | Beschreibung | Stromstärke [A] |
| F1 | Spannungsstabilisatorblock | 30 |
| F2 | Steuergerät für Bordnetzversorgung | 30 |
| F3 | ABS/ESP | 30 |
| F4 | Steuergerät für Bordnetzversorgung;
Stromkreisversorgung; Beleuchtung links. |
30 |
| F5 | Batteriesteuergerät | 5 |
| F6 | Stromkreisversorgung;
Beleuchtung rechts. |
30 |
| F7 | Relais für Zweiklanghorn;
Relais für beheizbare Windschutzscheibe. |
25 |
| F8 | Audioverstärker | 30 |
| F9 | Audiosystem;
Navigation. |
20 |
| F10 | Motorsteuerung | 30 |
| F11 | Diagnoseeinheit | 5 |
| F12 | Mechatronikeinheit DSG | 15 |
| F13 | Hauptrelais | 5 |
| F14 | Motorsteuerung | 10/30 |
| F15 | – | |
| F 16 | Motorsteuerung | 15/30 |
| F17 | 15/20 | |
| F18 | Kraftstoffpumpe | 30 |
| F19 | Scheibenwischer vorne | 30 |
| F20 | Relais für Zusatzkühlmittelpumpe | 15 |
| F21 | Zusatzheizung | 20 |
| F22 | Relais für Scheinwerferreinigung | 20/30 |
| F23 | 15 | |
| F24 | 10 | |
| F25 | ABS/ESP-System | 40 |
| F26 | Steuergerät für Lüfter der Belüftung | 40 |
| F27 | Hauptzündkreise | 50 |
| F28 | Zündkerze | 50 |
| F29 | 40 | |
| F30 | Hilfskreise | 50 |

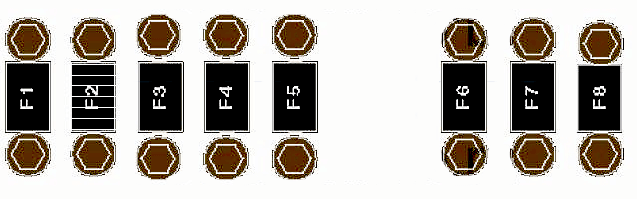

Stromversorgungsplan
| Nummer | Beschreibung | Stromstärke [A] |
| 1 | Ladesystem;
Lichtmaschine. |
150/200 |
| 2 | Servolenkung | 80 |
| 3 | Steuergerät für Kühlerventilator | 80 |
| 4 | 80 | |
| 5 | 100 | |
| 6 | Beheizbare Windschutzscheibe | 50 |
| 7 | Kühlmittelheizung | 70 |
| 8 | Thermosicherung 2. Hintere Schiebetür rechts. Thermosicherung 1. Stellt die Position des Fahrersitzes ein. Thermosicherung 1. Stellt die Position des Beifahrersitzes vorne ein |
60 |
Über Seat Alhambra (2011-2021)
Der Seat Alhambra, hergestellt zwischen 2011 und 2021, ist ein geräumiger Familien-MPV, der Komfort und Vielseitigkeit für den täglichen Gebrauch bietet. Dieses Modell ist bekannt für seinen großzügigen Innenraum, der bequemes Reisen für bis zu sieben Passagiere ermöglicht. Der Alhambra ist mit verschiedenen Motorisierungen ausgestattet, darunter Benzin- und Dieselmotoren, die eine ausgewogene Leistung und einen effizienten Kraftstoffverbrauch bieten. Zu den charakteristischen Merkmalen gehören auch moderne Technologie und Sicherheitsmerkmale, die den Komfort und die Sicherheit auf Reisen erhöhen.
Sicherungskastenplan Seat Alhambra
Diese Seite zeigt den Sicherungskastenplan für das Modell Seat Alhambra, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Auto sind der Bereich unter dem Armaturenbrett und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was eine einfache Orientierung bei der Fahrzeugwartung ermöglicht. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Gewährleistung der ordnungsgemäßen Funktion der elektrischen Komponenten im Fahrzeug.
