Sitz Toledo II (1999-2004) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Seat Toledo II 1999–2004, erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Seat Toledo II
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1999, 2000, 2001, 2002, 2003, 2004.
Sicherungskasten Armaturenbrett
| Nummer |
Ampere |
Beschreibung |
| 1 | 5 | Z4 – Außenspiegel beheizt auf der Fahrerseite (Modelle ohne elektrischen Fensterheber); Z5 – Außenspiegel beheizt auf der Beifahrerseite (Modelle ohne elektrischen Fensterheber); Z20 – Linkes Heizelement der Düsenströmung; Z21 – Rechtes Heizelement der Düsenströmung. |
| 2 | 5 | E3 – Warnblinkschalter; J1 – Blinkerrelais;M5 – Glühlampe Blinker vorne links; M6 – Glühlampe Blinker hinten links; M7 – Glühlampe Blinker vorne rechts; M8 – Glühlampe Blinker hinten rechts; J567 – Steuergerät für linkes Entladungslicht; J568 – Steuergerät für Entladungslicht mit Scheinwerfer-Durchflussregelung rechts. |
| 3 | 5 | J5 – Nebelscheinwerferrelais; E20 – Schalter und Regler für Instrumentenbeleuchtung. |
| 4 | 5 | X – Kennzeichenbeleuchtung |
| 5 | 7,5 | E45 – Tempomatschalter; E221 – Lenkrad-Steuergerät; E227 – Tempomat-Taste (CCS) SET-Taste; G65 – Hochdrucksensor (Klimaanlage); J131 – Steuergerät für beheizten Fahrersitz; J132 – Steuergerät für beheizten Beifahrersitz; J245 – Steuergerät für Schiebedachverstellung (Modelle ohne Zentralverriegelung); J255 – Climatronic; G266 – Ölstands- und Temperatursensor; J293 – Steuergerät für Kühlerlüfter, Multifunktionslenkrad; J393 – Komfortsystem (E231 – Taste für Außenspiegelheizung); J453 – Multifunktionslenkrad-Steuergerät; J446 – Steuergerät für Parkassistenz; J503 – Steuergerät mit Display für Radio- und Navigationssystem; N147 – Zweiwegeventil für Kühlmittelabsperrventil (über F269 – Schalter für Temperaturventilposition); V154 – Motor für Frisch-/Umluftklappensteller. |
| 6 | 5
5 |
Bis April 2001: J379 – Zentralverriegelung und Alarmzentrale; ab September 2002: J651 – Relais Absperrventil 1 (Motorcode BEH). |
| 7 | 10 | K142 – Warnleuchte für Getriebeschalthebelposition P/N; M16 – Glühlampe Rückfahrlicht links; M17 – Glühlampe Rückfahrlicht rechts. |
| 8 | 5 | J412 – Steuergerät für Mobiltelefon-Elektronik |
| 9 | 5 | E256 – TCS- und ESP-Taste; G85 – Lenkwinkelsensor;J104 – ABS-Zentrale/ABS mit EDL/ASR/ESP. |
| 10 | 15 510 |
bis Oktober 2001: Motorsteuerung: Benzin; Motorsteuerung: Diesel; ab November 2001: R – Radio (Kontakt S); J285 – Display im Kombiinstrument; J503 – Steuergerät mit Display für Radio und Navigation; |
| 11 | 5 | J285 – Steuergerät mit Display im Kombiinstrument; N110 – Elektromagnetische Verriegelung des Wählhebels. |
| 12 | 7,5 | J412 – Steuergerät für Mobiltelefon-Elektronik; G273 – Sensor für Innenraumüberwachung; G274 – Sender für Innenraumüberwachung; T16 – 16-poliger Stecker (im mittleren Armaturenbrett, Anschluss für Fahrzeugdiagnose); W11 – Leseleuchte hinten links (Modelle mit Innenraumüberwachung); W12 – Leseleuchte hinten rechts (Modelle mit Innenraumüberwachung). |
| 13 | 10 | F – Bremslichtschalter; M9 – Glühlampe Bremse links; J…..-.Motorsteuerung; J104 – Steuergerät ABS/ABS mit EDL/ASR/ESP; M9 – Glühlampe Bremse links; M10 – Glühlampe Bremse rechts; M21 – Glühlampe Bremse links und Rücklicht; M25 – Glühlampe hohe Ebene. |
| 14 | 10 | J393 – Zentrales Steuergerät des Komfortsystems (Modelle ohne Zentralverriegelung); J546 – Modelle mit Fernbedienung für Heckklappe; ohne Zentralverriegelung: M27 – Warnleuchte linke Tür; M28 – Warnleuchte rechte Tür; W – Vordere Innenraumbeleuchtung; W3 – Kofferraumbeleuchtung; W11 – Leseleuchte hinten links; W12 – Leseleuchte hinten rechts; W14 – Beleuchteter Rückspiegel (auf der Beifahrerseite); W18 – Linke Kofferraumbeleuchtung; W19 – Leseleuchte/auf der Fahrerseite; W20 – Beleuchteter Rückspiegel (auf der Fahrerseite). |
| 15 | 5 | G85 – Lenkwinkelsensor;
J217 – Steuergerät Automatikgetriebe; |
| 16 | 10 | J255 – Climatronic; J293 – Steuergerät Kühlerlüfter. |
| 17 | – | – |
| 18 | 10 | J285 – Steuergerät mit Display im Kombiinstrument; L2 – Glühlampe rechts mit Doppelfaden; M32 – Glühlampe rechtes Fernlicht. |
| 19 | 10 | L1 – Glühlampe links mit Doppelfaden; M30 – Glühlampe linkes Hauptlicht. |
| 20 | 1 | E102 – Scheinwerfer-Durchflussregler;
J427 – Stellmotor rechtes Entladungslicht; |
| 21 | 15 | L1 – Glühlampe links mit Doppelfaden; M29 – Glühlampe linkes Abblendlicht; J426 – Stellmotor linkes Entladungslicht; J567 – Steuergerät Entladungslicht mit Scheinwerfer-Durchflussregelung links. |
| 22 | 5 | J285 – Steuergerät mit Display im Kombiinstrument; M3 – Glühlampe auf der rechten Seite. |
| 23 | 5 | J285 – Steuergerät mit Display im Kombiinstrument; M1 – Glühlampe auf der linken Seite. |
| 24 | 20 | E22 – Scheibenwischerschalter mit Intervallschaltung, Scheibenwischermotor; J31 – Relais für automatischen Intervallwischer und Scheibenwaschanlage; V – Scheibenwischermotor;V59 – Scheibenwaschpumpe vorne und hinten. |
| 25 | 20 | E9 – Frischluftgebläseschalter; E35 – Klimaanlagenschalter; N24 – Serienwiderstand des Frischluftgebläses mit Überhitzungsschutz; V2 – Frischluftgebläse; J293 – Steuergerät Kühlerlüfter; J255 – Climatronic; J… – Motorsteuergeräte. |
| 26 | 25 | Z1 – Heckscheibenheizung |
| 27 | 15 | bis November 2005: V12 – Heckscheibenwischermotor; ab Dezember 2005: U1 – Zigarettenanzünder; U5 – 12-V-Steckdose, links im Kofferraum. |
| 28 | 15 | G6 – Kraftstoffpumpe (Förderpumpe) |
| 29 | 15 2010 |
Benzin (nicht für Motorcode BDE) Motorsteuerung: Motorcode BDE Motorsteuerung: Diesel |
| 30 | 20 | J245 – Steuergerät zur Regelung des Schiebedachs; V1 – Schiebedachmotor. |
| 31 | 20
5 |
J217 – Steuergerät Automatikgetriebe; F125 – Multifunktionsschalter; J542 – Steuergerät Servobremse;J492 – Steuergerät Allradantrieb (4 Bewegungen); |
| 32 | 10 30 |
Injektoren: Benzin; Motorsteuerung: Diesel. |
| 33 | 20 | J31 – Relais für automatische Waschanlage und Intervallwischen; V11 – Pumpe der Scheinwerferwaschanlage. |
| 34 | 10 | Motorsteuerung |
| 35 | 30 | U10 – Anhängersteckdose; bis November 2005: Steckdose U5-12 V, links im Kofferraum. |
| 36 | 15 | J5 – Nebelscheinwerferrelais;
L22 – Linke Nebelscheinwerferlampe; |
| 37 | 15 510 |
bis Oktober 2001: J285 – Steuergerät mit Display im Kombiinstrument; J503 – Steuergerät mit Display für Radio und Navigationssystem; R – Radio, Kontakt S; ab November 2001: Motorsteuerung: Benzin; Motorsteuerung: Diesel. |
| 38 | 15 | E204 – Schalter für Fernentriegelung des Tankdeckels; J379 – Zentraleinheit Zentralverriegelung und Alarm; J386 – Zentraleinheit Fahrertür; J387 – Zentraleinheit Beifahrertür vorne; J388 – Zentraleinheit linke hintere Tür; J389 – Zentraleinheit rechte hintere Tür; J398 – Relais für hintere Fernentriegelung der Abdeckung; V155 – Motor für Tankdeckelverriegelung. |
| 39 | 15 | E3 – Warnblinkschalter; J1 – Blinkerrelais;J567 – Steuergerät für Entladungslicht mit Scheinwerfer-Reichweitenregulierung rechts; J568 – Steuergerät für Entladungslicht mit Scheinwerfer-Reichweitenregulierung rechts; M5 – Glühlampe vorderer linker Blinker; M6 – Glühlampe hinterer linker Blinker; M7 – Glühlampe vorderer rechter Blinker; M8 – Glühlampe hinterer rechter Blinker. |
| 40 | 20 | H1 – Zweiklanghorn |
| 41 | 15 | U1- Zigarettenanzünder (bis November 2005) |
| 42 | 25 | R – Radio; R12 – Verstärker; J503 – Steuergerät mit Display für Radio und Navigationssystem; J415 – Tuner des Navigationssystems für TV; J559 – Steuergerät für Verkehrsinformationen. |
| 43 | 10 | Motorsteuerung |
| 44 | 15 | J131 – Steuergerät für beheizten Fahrersitz;
J132 – Steuergerät für beheizten Beifahrersitz. |
Position der Sicherungen in der Sicherungs-/Batteriehalterung
Bis August 2000

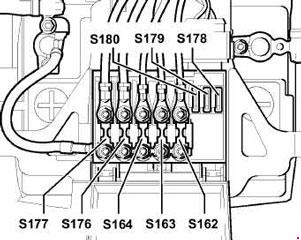

Ab September 2000
| Nummer |
Ampere [A] |
Beschreibung |
| S162 | 50 | Heizung der beheizten Pins |
| S163 | 50 | Motorsteuerung |
| S164 | 40 | Kühlerlüfter |
| S176 | 110 | Innenraum |
| S177 | 110 150 |
Lichtmaschine (90 A) Lichtmaschine (120 A) |
| S178 | 30 | ABS (Pumpe) |
| S179 | 30 | ABS |
| S180 | 30 | Kühlerlüfter |
Position der Relais und Sicherungen
| Position der Sicherungen im Relaisplan | ||
| A | – | Sicherung des Sitzreglers |
| b | – | Sicherungen für V192 – Vakuumpumpe für Bremsen (ab Mai 2002) |
| C | – | Sicherung des Fensterhebers, Zentralverriegelung und Außenspiegel beheizt (nur Modelle mit Komfortsystem und Fensterheber) |
| Position der Relais im Relaisplan | ||
| 1 | J4 – Relais Zweiklanghorn (53) | |
| 2 | J59 – Relais Entlastung Kontakt X (18) J59 – Relais Entlastung Kontakt X (100) | |
| 3 | Leer | |
| 4 | J17 – Relais Kraftstoffpumpe (409) J52 – Relais Glühkerzen (103) | |
| V/VI | J31 – Relais Waschanlage und Automatikwischer, ohne Scheinwerferwaschanlage (377), -mit Scheinwerferwaschanlage (389), -mit Regensensor (192) | |
| Position der Relais auf der zusätzlichen Relaishalterung mit 13 Positionen über dem Relaisplan, Fahrzeuge mit Linkslenkung | ||
| 1 | Leer | |
| 2 | J398 – Relais Fernentriegelung Heckklappe (79) J546 – Steuergerät Fernentriegelung Heckklappe (407) |
|
| 3 | Leer | |
| 4 | J5 – Relais Nebelscheinwerfer (53) | |
| 5 | J453 – Multifunktionslenkrad-Steuergerät (450) | |
| 6 | J453 – Multifunktionslenkrad-Steuergerät (450) | |
| 7 | J508 – Relais Bremslicht-Dimmung (206) | |
| 8 | J99 – Relais beheizter Außenspiegel (53) J541 – Relais Kühlmittelabsperrventil (53) |
|
| 9 | J17 – Relais Kraftstoffpumpe, Diesel mit Allradantrieb, (53) | |
| 10 | J17 – Relais Kraftstoffpumpe (Förderpumpe) (167) | |
| 11 | J226 – Anlasserblockierung und Rückfahrlichtrelais (175) | |
| 12 | J317 – Relais Spannungsversorgung Klemme 30 (109) | |
| 13 | J151 – Relais Dauerlaufkühlkreis (53) | |
| Position der Sicherungen auf der 13-poligen Sicherungshalterung, Fahrzeuge mit Linkslenkung: | ||
| D | – | Leer |
| E | – | Leer |
| F | 15A | S30 – Sicherung Einzelscheibenwischer Heckscheibe (ab Dezember 2005), S144 – Sicherung Zentralverriegelung Alarmanlage (ATA-Anzeige) |
| G | 15A | S111 – Sicherung Diebstahlsicherung (ATA-Horn) |
| 1 | J453 – Multifunktionslenkrad-Steuergerät (450) | |
| 2 | J453 – Multifunktionslenkrad-Steuergerät (450) | |
| 3 | J5 – Relais Nebelscheinwerfer (53) | |
| 4 | Leer | |
| 5 | J398 – Relais Fernentriegelung Heckklappe (79) J546 – Steuergerät Fernentriegelung Heckklappe (407) |
|
| 6 | Leer | |
| 7 | J151 – Relais Dauerlaufkühlkreis (53) | |
| 8 | J317 – Relais Spannungsversorgung Klemme 30 (109) | |
| 9 | J226 – Anlasserblockierung und Rückfahrlichtrelais (175) | |
| 10 | J17 – Relais Kraftstoffpumpe (Förderpumpe) (167) | |
| 11 | J17 – Relais Kraftstoffpumpe, Diesel mit Allradantrieb, (53) | |
| 12 | J99 – Relais beheizter Außenspiegel (53) J541 – Relais Kühlmittelabsperrventil (53) J193 – Relais Zündkerze (53) |
|
| 13 | J508 – Relais Bremslicht-Dimmung (206) | |
| D | 15A | S144 – Sicherung Zentralverriegelung Diebstahlsicherung (ATA-Anzeige) |
| E | 15A | S111 – Sicherung Diebstahlsicherung (ATA-Horn) S30 – Sicherung Einzelscheibenwischer Heckscheibe (ab Dezember 2005) |
| F | – | Leer |
| G | – | Leer |
Über Seat Toledo II (1999-2004)
Der Seat Toledo II, hergestellt zwischen 1999 und 2004, ist ein beliebtes Mittelklassemodell, das eine ausgewogene Kombination aus Komfort, Leistung und Zuverlässigkeit bietet. Dieses Modell ist bekannt für sein elegantes Design und seinen geräumigen Innenraum, der ausreichend Platz für Passagiere und Gepäck bietet. Der Seat Toledo II war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die unterschiedliche Leistungs- und Effizienzstufen boten. Dank seiner Fahreigenschaften und technischen Lösungen wurde er bei Fahrern beliebt, die ein zuverlässiges und praktisches Fahrzeug suchen.
Sicherungskastenplan Seat Toledo II
Diese Seite zeigt den Sicherungskastenplan für den Seat Toledo II, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Der Plan zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
