Seat Cordoba III (2003-2009) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Seat Cordoba III 2003–2009, erhalten Informationen über die Position der Sicherungstafeln im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).

Sicherungs- und Relaisplan – Seat Cordoba III

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2003, 2004, 2005.

Sicherungskasten

Die Sicherungen befinden sich auf der linken Seite des Armaturenbretts hinter einer Abdeckung.

Nummer	Beschreibung	Ampere [A]
1	—	—
2	ABS/ESP	10
3	—	—
4	Bremslicht; Kupplung.	5
5	Motorsteuergerät (Benzin)	5
6	Scheinwerfer, rechts	5
7	Scheinwerfer, links	5
8	Steuerung der Spiegelheizung	5
9	Lambdasonde	10
10	Signal „S“1). Radiosteuerung	5
11	—	—
12	Scheinwerfer mit Höhenregulierung	5
13	Ölstands- und Öldrucksensor	5
14	Motorheizung/Ölpumpe	10
15	Automatische Getriebesteuerung	10
16	Sitzheizung	15
17	Motorsteuergerät	5
18	Armaturenbrett; Heizung und Lüftung; Navigation; Scheinwerfer mit Höhenregulierung; Elektrischer Spiegel.	10
19	Parklicht	15
20	Scheibenwaschpumpe vorne	10
21	Fernlicht, rechts	10
22	Fernlicht, links	10
23	Kennzeichenbeleuchtung; Parklicht für Seitenlicht.	5
24	Scheibenwischer vorne	10
25	Spritzdüsen (Benzin)	10
26	Bremslichtschalter; ESP.	10
27	Armaturenbrett; Diagnose.	5

28	Kontrolle: Motorraumbeleuchtung, Kofferraumbeleuchtung, Innenraumbeleuchtung	10
29	Klimatronic	5
30	—	—
31	Elektrisches Fenster, links	25
32	Steuerung der Zentralverriegelung	15
33	Selbstentladende Hupe	15
34	Aktuelle Stromversorgung	15
35	Offenes Dach	20
36	Heizung/Lüftung Motor mit Elektroventilator	25
37	Scheinwerferwaschanlage	20
38	Nebelscheinwerfer; Nebelschlussleuchten.	15
39	Steuerung des Motorsteuergeräts Benzin	15
40	Steuerung des Motorsteuergeräts Diesel	20
41	Kraftstoffstandanzeige	15
42	Zündtransformator	15
43	Abblendlicht, rechts	15
44	Elektrisches Fenster hinten links	25
45	Elektrisches Fenster vorne rechts	25
46	Steuerung des vorderen Scheibenwischers	20
47	Steuerung der beheizbaren Heckscheibe	20
48	Steuerung der Blinker	15
49	Zigarettenanzünder	15
50	Regensensor; Zentralverriegelung.	20
51	Radio/CD/GPS	20
52	Hupe	20
53	Abblendlicht, links	15
54	Elektrisches Fenster hinten rechts	25
1) Signal „S“ ist ein System, das die Lenk- und Zündverriegelung umfasst. Nach dem Ausschalten der Zündung und ohne Entfernen des Schlüssels aus dem Armaturenbrett ermöglicht diese Funktion die Aktivierung einiger elektrischer Geräte, wie z. B. des Autoradios, der Deckenleuchte usw. Diese Funktion wird deaktiviert, sobald der Schlüssel aus dem Armaturenbrett entfernt wird.

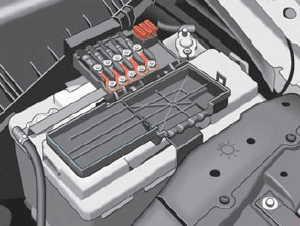

Sicherungskasten im Motorraum an der Batterie

Metallsicherungen

Nummer	Beschreibung	Ampere [A]
1	Lichtmaschine/Starten	175
2	Fahrgastraum mit potenzieller Verteilereingabe	110
3	Servolenkungspumpe	50
4	SLP (Benzin); Glühkerzen (Diesel).	50
5	Elektrische Heizung/Klimaanlagenlüfter	40
6	ABS-Steuerung	40

Nichtmetallische Sicherungen

Nummer	Beschreibung	Ampere [A]
7	ABS-Steuerung	25
8	Elektrische Heizung/Klimaanlagenlüfter	30
9	—	—
10	Kabelbaumsteuerung	5
11	Klimaanlagenlüfter	5
12	—	—
13	Steuerung des Automatikgetriebes Jatco	5
14	—	—
15	—	—
16	—	—

Über Seat Cordoba III (2003-2009)

Der Seat Cordoba III, hergestellt zwischen 2003 und 2009, ist eine kompakte Limousine, die eine Kombination aus stilvollem Design und praktischen Eigenschaften bietet. Dieses Modell ist bekannt für seine Zuverlässigkeit und den Fahrkomfort. Der Cordoba III war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die unterschiedliche Leistungen und Kraftstoffverbräuche boten. Dank seines geräumigen Innenraums und des ausreichend großen Kofferraums wurde er bei Familien und Einzelpersonen beliebt, die ein zuverlässiges Fahrzeug für den täglichen Gebrauch suchten.

Sicherungskastenplan Seat Cordoba III

Diese Seite zeigt den Sicherungskastenplan für den Seat Cordoba III, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Fahrzeuginnenraum, unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
