Seat Tarraco (2018-2021) – Sicherungskasten

Sicherungs- und Relaisplan – Seat Tarraco

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2018.

Die Batterie im Seat Tarraco ist die Sicherung Nummer 40 im Sicherungskasten des Armaturenbretts.

Sicherungskasten im Fahrgastraum

Fahrzeuge mit Linkslenkung:

Der Sicherungskasten befindet sich hinter dem Handschuhfach.

Fahrzeuge mit Rechtslenkung: Befindet sich hinter dem Handschuhfach.

Seat Tarraco – Motorraumplan

Baujahr: 2020.

Sicherungskasten in der Kabine

Fahrzeuge mit Linkslenkung:

Der Sicherungskasten befindet sich hinter der Schublade.

Öffnen Sie die Schublade, heben Sie den Verschluss (1) nach oben, in Pfeilrichtung, öffnen Sie gleichzeitig die Schublade weiter und entfernen Sie sie, bis der Sicherungskasten zugänglich ist.

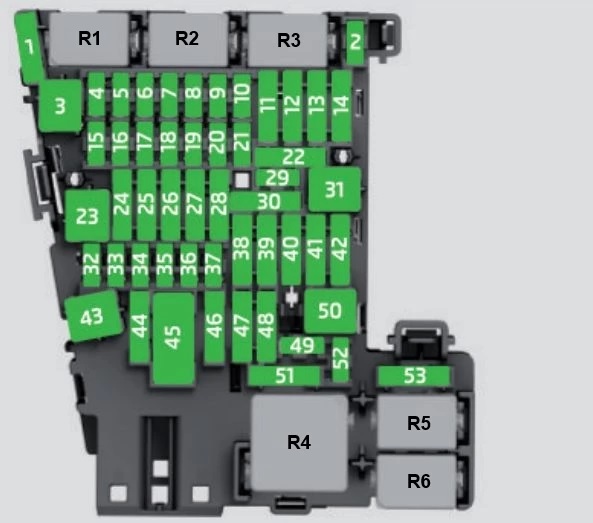

Fahrzeuge mit Rechtslenkung: Befindet sich hinter der Schublade.

Öffnen Sie das Handschuhfach, führen Sie den Verschluss (1) in die nach unten gerichtete Halterungsöffnung ein und entfernen Sie ihn von einer Seite, drücken Sie die Endachsen (2) nach oben, in Pfeilrichtung, und öffnen Sie gleichzeitig die Schublade weiter.

Nummer	Beschreibung / Ampere [A]
Nummer	Beschreibung / Ampere [A]
1	Adblue (SCR)	30
4	Hupe „DWA“; Bordcomputer	7,5
5	Gateway CAN	7,5
6	Hebel Automatikgetriebe	7,5
7	Bedienfeld Klimaanlage und Heizung; Heckscheibenheizung; Zusatzheizung; Heckheizung.	10
8	Diagnose; Schalter elektronische Parkbremse; Lichtschalter; Rückfahrlicht; Innenbeleuchtung; Fahrmodus; Schwellerbeleuchtung; Licht-/Feuchtigkeits-/Regensensor; Steuermodul Kurvenlicht.	7,5
9	Lenksäulen-Steuermodul	7,5
10	Radio-Display	7,5
11	Bordcomputer-Steuermodul	40
12	Radio Infotainment	30
13	Gurtstraffer Fahrer	25
14	Klimaanlagenlüftung	40
15	Entriegelung Lenksäule	10
16	Empfang und Stabilisierung des GPS-Signals; Mobiltelefonschnittstelle; Steuermodul USB-Anschlüsse.	7,5
17	Instrumententafel; Navigationsschnittstelle OCU.	7,5
18	Steuermodul Umfeldkamera und Rückfahrkamera	7,5
19	Kessy	7,5
20	Vakuumpumpe Motor SCT 1,5 l	7,5/15
21	Steuermodul Kupplung 4×4 Haldex	15
22	Anhänger	15
23	Elektrisches Dach	20
24	Bordcomputer	40

Leggere  Seat Exeo (2008-2013) – Sicherungskasten

Nummer	Beschreibung / Ampere [A]
25	Linke Tür	30
26	Sitzheizung	30
27	Innenbeleuchtung	30
28	Anhänger	25
30	PHEV. Deaktivierung des Hochspannungssystems für Rettungseinsätze. Kennzeichnung durch gelben Aufkleber.	10
31	Steuermodul elektrisches Dach	30
32	Steuermodul Parkassistent; Frontkamera und Radar.	10
33	Airbag	7,5
34	Rückfahrlichtschalter; Klimasensor; Elektrochromatischer Spiegel; Elektromechanische Bremse.	7,5
35	Diagnosestecker	7,5
38	Anhänger	25
39	Rechte Tür	30
40/1	Am 12-V-Stromanschluss	20
41	Gurtstraffer Beifahrersitz	25
42	Zentralverriegelung	40
43	Steuermodul digitales Audio	30
44	Anhänger	15
45	Elektrisch verstellbarer Fahrersitz	15
47	Heckscheibenwischer	15
48	Soundgenerator SoundAktor	7,5
49	Starten	7,5
51	Hintere Klimaanlage	25
52	Fahrmodus.	15
53	Heckscheibenheizung	30

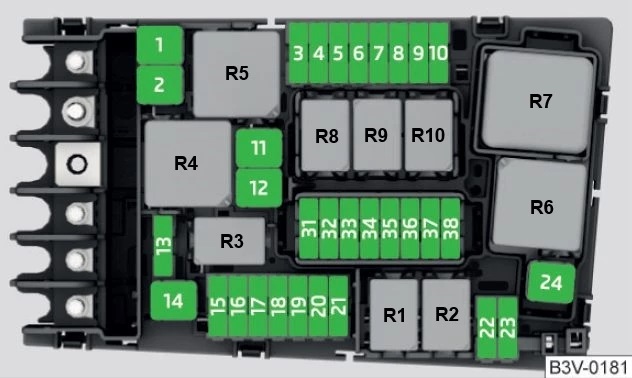

Sicherungskasten im Motorraum

Nummer	Beschreibung / Ampere [A]
Nummer	Beschreibung / Ampere [A]
1	Steuermodul ABS / ESP	25
2	Steuermodul ABS / ESP	40/60
3	Motorsteuergerät (Benzin / Diesel)	15/30
4	Motorsensoren; Elektrische Lüfter; Druckregler; Stromsensor; Glühkerzenrelais (Diesel); PTC-Relais.	7,5/10
5	Motorsensoren	10
6	Bremslichtsensor	7,5
7	Motorversorgung	7,5/10
8	Lambdasonde	10/15
9	Motor	10/20
10	Steuermodul Kraftstoffpumpe	15/20
11	PTC	40
12	PTC	40

Nummer	Beschreibung / Ampere [A]
13	Ölkühlerpumpe Automatikgetriebe	30
15	Hupe	15
16	Zündspulenrelais (Benzin 2.0); Inverter; Steuermodul Bordnetz.	10/20
17	Motorsteuergerät; Steuermodul ABS / ESP; Hauptrelais	7,5
18	Klemme 30 (positiv)	7,5
19	Frontscheibenwischer	30
20	eBKV	40
21	Steuermodul Automatikgetriebe	15
22	Motorsteuergerät	7,5
23	Starten	30
24	PTC	40
36	Linker Scheinwerfer	15
37	Standheizung	20
38	Rechter Scheinwerfer	15

Sicherungs- und Relaisplan – Seat Tarraco

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2021.

Der Zigarettenanzünder im Seat Tarraco ist die Sicherung Nummer 40 im Sicherungskasten des Armaturenbretts.

Farben der Sicherungen

Farbe	Ampere [A]
schwarz	1
violett	3
hellbraun	5
braun	7.5
rot	10
blau	15
gelb	20
weiß oder transparent	25
grün	30
orange	40

Sicherungskasten im Fahrgastraum

Fahrzeuge mit Linkslenkung:

Der Sicherungskasten befindet sich hinter dem Handschuhfach.

Zum Öffnen des Handschuhfachs heben Sie die Verriegelungsabdeckung (1) nach oben, in Pfeilrichtung, öffnen Sie dann das Handschuhfach und entfernen Sie es, bis der Sicherungskasten zugänglich ist.

Fahrzeuge mit Rechtslenkung: Befindet sich hinter dem Handschuhfach.

Zum Öffnen des Handschuhfachs stecken Sie das Verriegelungselement (1) in die nach unten gerichtete Stützöffnung und entfernen Sie es von einer Seite, drücken Sie die Endachsen (2) nach oben, in Pfeilrichtung, und öffnen Sie dann das Handschuhfach.

Nummer	Beschreibung und Ampere
Nummer	Beschreibung und Ampere
1	AdBlue (SCR)	30
4	Hupe D W A; Bordcomputer.	7,5
5	Gateway	7,5
6	Hebel Automatikgetriebe	7,5
7	Bedienfeld Klimaanlage und Heizung; Heckscheibenheizung; Standheizung; Heckheizung.	10
8	Diagnose; Elektronischer Schalter Feststellbremse; Lichtschalter; Rückfahrlicht; Innenbeleuchtung; Fahrmodus; Beleuchtete Türschwelle; Licht-/Feuchtigkeits-/Regensensor; Steuergerät Kurvenlicht.	7,5
9	Steuergerät Lenksäule	7,5
10	Radio-Display	7,5
11	Steuergerät Bordcomputer	40
12	Radio Infotainment	30
13	Gurtstraffer Fahrer	25
14	Klimaanlagenlüfter	40
15	Lenksäulenentriegelung	10
16	Empfang und Stabilisierung des GSM-Signals; Mobiltelefonschnittstelle; Steuergerät USB-Anschlüsse.	7,5
17	Armaturenbrett; Navigationsschnittstelle OCU.	7,5
18	Umgebungskamera und Steuergerät Rückfahrkamera	7,5
19	Kessy	7,5
20	Vakuumpumpe SCT 1,5 L	7,5/15
21	Steuergerät Haldex 4×4	15
22	Anhänger	15
23	Elektrisches Dach	20
24	Bordcomputer	40

Leggere  Seat Arosa (1997-2004) – Sicherungskasten

Nummer	Beschreibung und Ampere
25	Linke Tür	30
26	Sitzheizung	30
27	Innenbeleuchtung	30
28	Anhänger	25
30	PHEV. Deaktivierung des Hochspannungssystems für Rettungseinsätze. Gekennzeichnet mit einem gelben Aufkleber.	10
31	Elektronisches Steuergerät Motorhaube	30
32	Steuergerät Parkassistent, Frontkamera und Radar	10
33	Airbag	7,5
34	Rückfahrschalter; Klimasensor; Elektrochromatischer Spiegel; Elektromechanische Bremse.	7,5
35	Diagnosestecker	7,5
38	Anhänger	25
39	Rechte Tür	30
40/1	12V-Stromversorgung	20
41	Gurtstraffer Beifahrer	25
42	Zentralverriegelung	40
43	Digitales Audio-Steuergerät	30
44	Anhänger	15
45	Elektrischer Fahrersitz	15
47	Heckscheibenwischer	15
48	SoundActor	7,5
49	Starten	7,5
51	Hintere Klimaanlage	25
52	Fahrmodus.	15
53	Beheizbare Heckscheibe	30

Sicherungskasten im Motorraum

Nummer	Beschreibung und Ampere
Nummer	Beschreibung und Ampere
1	ABS/ESP-Steuergerät	25
2	ABS/ESP-Steuergerät	40/60
3	Motorsteuergerät (Benzin/Diesel)	15/30
4	Motorsensoren; Elektrische Lüfter; Druckregler; Strommesser; Glühkerzenrelais (Diesel); PTC-Relais.	7,5/10
5	Motorsensoren	10
6	Bremslichtsensor	7,5
7	Motorstromversorgung	7,5/10
8	Lambdasonde	10/15
9	Motor	10/20
10	Steuergerät Kraftstoffpumpe	15/20
11	PTC	40
12	PTC	40

Nummer	Beschreibung und Ampere
13	Ölkühlerpumpe Automatikgetriebe	30
15	Hupe	15
16	Zündspulenrelais (Benzin 2.0); Inverter; Steuergerät Bordnetz.	10/20
17	Motorsteuergerät; ABS/ESP-Steuergerät; Hauptrelais.	7,5
18	Klemme 30 (positiver Bezugspunkt)	7,5
19	Frontscheibenwaschanlage	30
20	eBKV	40
21	Steuergerät Automatikgetriebe	15
22	Motorsteuergerät	7,5
23	Starten	30
24	PTC	40
36	Linker Scheinwerfer	15
37	Standheizung	20
38	Rechter Scheinwerfer	15

Über Seat Tarraco (2018-2021)

Der Seat Tarraco, 2018 vorgestellt, ist ein SUV-Modell des spanischen Automobilherstellers Seat, das modernes Design mit Praktikabilität und Komfort verbindet. Dieses Modell ist bekannt für seine Geräumigkeit und bietet Platz für bis zu sieben Passagiere, was es ideal für Familien macht. Der Tarraco ist mit fortschrittlichen Technologien und Sicherheitsmerkmalen ausgestattet, die eine komfortable und sichere Fahrt gewährleisten. Was die Motoroptionen betrifft, bietet der Seat Tarraco verschiedene Varianten, darunter Benzin- und Dieselmotoren, mit einer Leistung von 150 bis 190 PS, die ausreichend Leistung für verschiedene Fahrbedingungen bieten.

Sicherungsplan Seat Tarraco

Diese Seite zeigt den Sicherungsplan für den Seat Tarraco, der für das Verständnis des elektrischen Systems des Fahrzeugs entscheidend ist. Der Sicherungskasten befindet sich normalerweise im Fahrzeuginnenraum, unter dem Armaturenbrett auf der Fahrerseite, und auch im Motorraum. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist so konzipiert, dass er die elektrischen Schaltkreise des Fahrzeugs schützt, und daher ist es wichtig, seinen Zustand und seine Funktion regelmäßig zu überprüfen.
